LCD也可以模拟？这款模拟器别错过了！

大家好，我是张巧龙，在嵌入式开发中，有时候有些调试环境、流程比较复杂/繁杂。比如有些bug需要跑很长的一段流程才可以复现，这时候如果按照正常的流程来调试，单单是复现问题估计都需要花不少时间。

这时候应该要多思考需要怎么去模拟一个相同的环境，可以更方便地进行调试，一个好的仿真环境可以大大地提高工作效率。比如数据的模拟、流程的模拟、通信收发的模拟等方面，或是用一些网上现成的模拟器。

本次就来给大家分享一个实用的LCD模拟器：VirtLCD。这个模拟器在我们的工作中有用到，觉得挺实用，分享给大家。

这个模拟器的代码是开源的，大家感兴趣的话可以自己去下载来研究。

地址：

❝

https://gitee.com/kerndev/VirtualLCD

❞ 下面进行实践演示

先看一个图：

使用VirtLCD时，我们同样需要一个demo（VirtSTM32）工程编写我们的界面设计代码，调试好之后可以很快地移到STM32工程上。

我们在使用STM32做LCD显示时，常常会封装一些基础的绘制函数，如画点、画线等函数。同样的，使用VirtSTM32与VirtLCD做调试时，也要封装类似函数，作者也给我们提供了一些参考，如：

//画点
void  LCD_DrawPoint(int x, int y, PIXEL color)
{
    PIXEL *mem;
    mem = GET_FRAMEBUFFER(x, y);
    *mem = color;
}

//画水平直线
void  LCD_DrawHLine(int x1, int y1, int x2, PIXEL color)
{
    PIXEL *mem;
    mem = GET_FRAMEBUFFER(x1, y1);
    for(; x1 >


int main(void)
{
    LCD_Init();
    printf("hello virtlcd, i am ZhengN");
    LCD_DrawHLine(10, 10, 350, WHITE);
    LCD_ShowString(10, 30, LCD_WIDTH, LCD_HEIGHT, 12, "hello virtlcd, i am ZhengN");
    LCD_ShowString(10, 50, LCD_WIDTH, LCD_HEIGHT, 16, "hello virtlcd, i am ZhengN");
    LCD_ShowString(10, 70, LCD_WIDTH, LCD_HEIGHT, 24, "hello virtlcd, i am ZhengN");
    LCD_DrawHLine(10, 110, 350, WHITE);
    while(1);
    return 0;
}

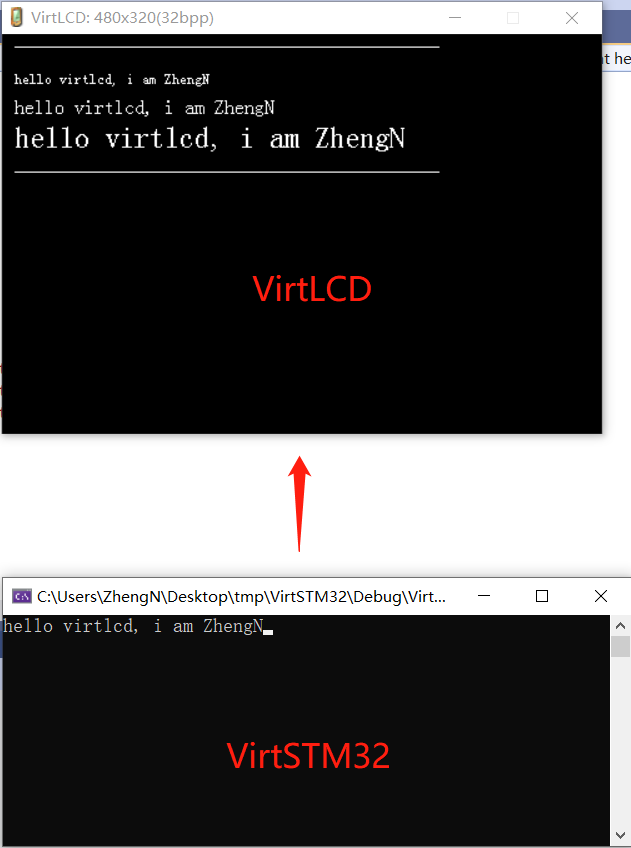

运行结果：



这就是模拟STM32裸机显示字符串到VirtLCD中，调试好之后我们可以很快地移到真正的STM32工程中。

这里只是进行简单的演示，当然，感兴趣的话，还可以移植LVGL、emwin等GUI进去。

附VirtSTM32主要代码：

#include "virtlcd.h"
#include "font.h"
#include

#pragma comment(lib, "virtlcd.lib")

#define LCD_FILENAME    "virtlcd.exe"
#define LCD_WIDTH       480
#define LCD_HEIGHT      320
#define LCD_BPP         32

#define WHITE           0xFFFFFFFF
#define BLACK           0x00000000

#define FRONT_COLOR WHITE
#define BACK_COLOR BLACK

//定义像素类型
typedef unsigned long   PIXEL;

//帧缓存指针
static PIXEL* m_pFrameBuffer;

//计算在X,Y坐标的帧缓存指针
#define GET_OFFSET(x, y)        (( LCD_WIDTH * ( LCD_HEIGHT - (y) - 1) ) + (x) )
#define GET_FRAMEBUFFER(x, y)   ( m_pFrameBuffer + GET_OFFSET(x, y))

//响应鼠标事件
static void on_mouse_input(int event, int x, int y)
{

}

//响应键盘事件
static void on_keybd_input(int event, int key)
{

}

//初始化LCD
int LCD_Init(void)
{
    int ret;
    ret = VirtLCD_Init(LCD_FILENAME, LCD_WIDTH, LCD_HEIGHT, LCD_BPP);
    if (!ret)
    {
        return 0;
    }
    m_pFrameBuffer = VirtLCD_GetFrameBuffer();
    VirtLCD_SetMouseProc(on_mouse_input);
    VirtLCD_SetKeybdProc(on_keybd_input);
    return 1;
}

//画点
void  LCD_DrawPoint(int x, int y, PIXEL color)
{
    PIXEL* mem;
    mem = GET_FRAMEBUFFER(x, y);
    *mem = color;
}

//画水平直线
void  LCD_DrawHLine(int x1, int y1, int x2, PIXEL color)
{
    PIXEL* mem;
    mem = GET_FRAMEBUFFER(x1, y1);
    for (; x1
