「天才少年」稚晖君调戏机械臂!加上AI视觉,2小时学会抓螺母

张巧龙 发布时间:2021-11-21 12:09:50 ,浏览量:2


大家好,我是张巧龙,今天给大家分享志辉的机械臂项目。

国庆最后一天,志辉展示了一款自己从零到一设计的小型高精度六轴机械臂Dummy,给葡萄缝针的钢铁侠机械臂。

Dummy学会抓螺母

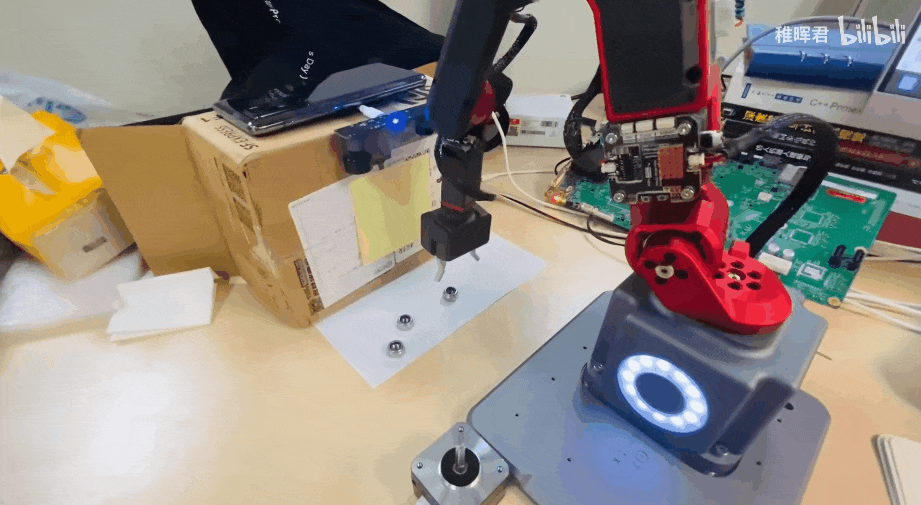

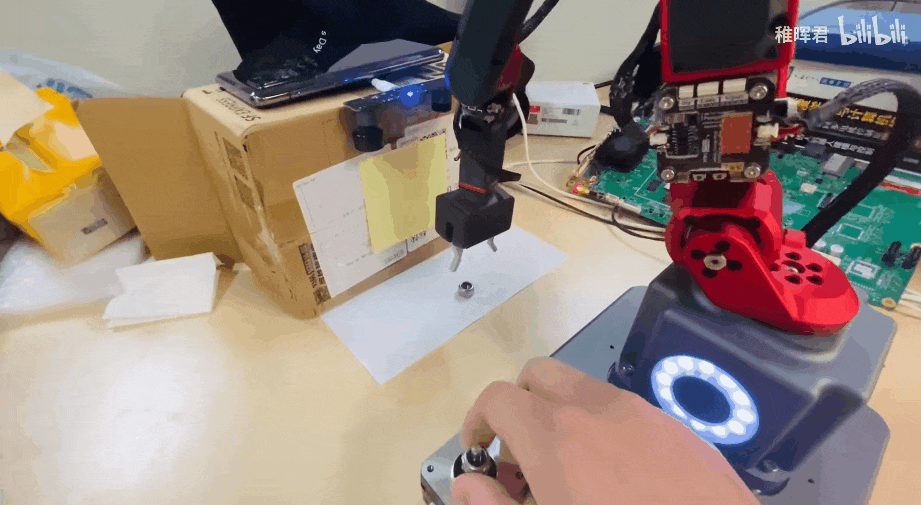

这次,稚晖君用Dummy做了个简单的AI视觉抓取demo,让机械臂Dummy学会了用机械臂抓取螺母。


机械臂好不容易将螺母放上去,又被稚晖君拿了下来。


怎么说呢,调试不等于调戏啊!


稚晖君介绍,目前用Dummy做了个简单的AI视觉抓取demo,从模型训练到部署只花了2个小时。

后面会把迁移学习功能加入上位机DummyStudio中,最终想实现的效果就是,可以用少量数据标注就自动生成端到端的模型来检测自定义物品。


‍同时用图形化的方式调用各种算法模块,配合后面的Dummy青春(低成本)版,应该可以用来做很多有趣的事。

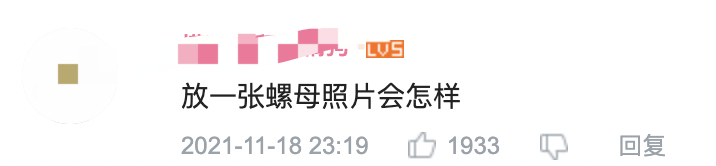

有网友表示,「放一张螺母照片会怎样」?


真是应了那句话:「工程师最苦恼的就是你永远想不到客户会怎么使用你的产品」。


「钢铁侠」机械臂如何造

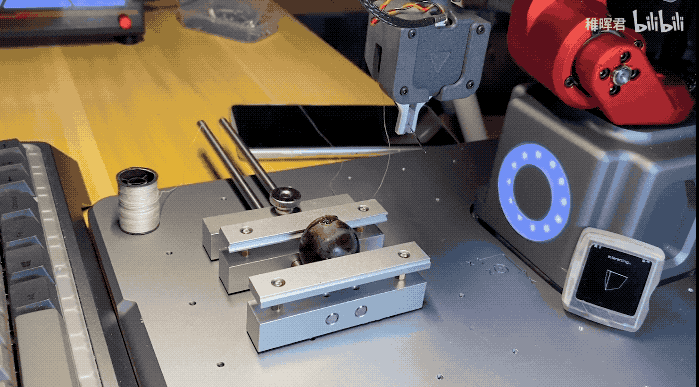

还是在一个月前,这台机械臂首次亮相。在给一颗葡萄完成包扎手术后,让许多网友惊呆!


其实,稚晖君想要打造的机械臂,是具备多种交互方式的。

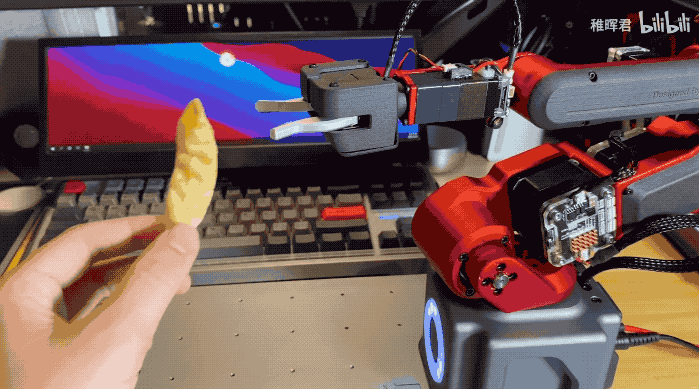

这两只小爪子就叫做「力反馈夹爪」,不仅可以夹螺母,用来夹薯片也是不错的选择。


那么,这个机械臂是如何打造的?

首先是驱动方案设计,要知道电机,减速器,驱动器是制作机器人三大核心部件。

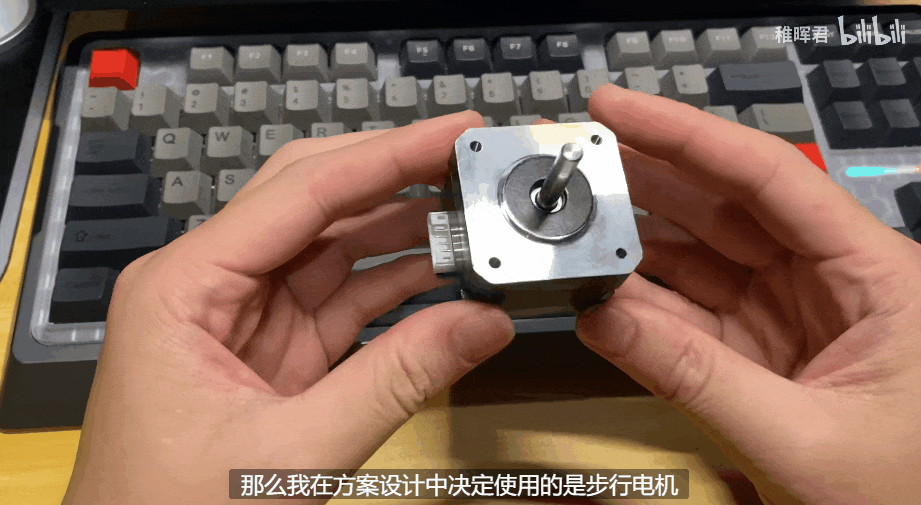

在电机的选择上,稚晖君主选步行电机,优点是精度比较高,缺点是高转速下力矩比较小。

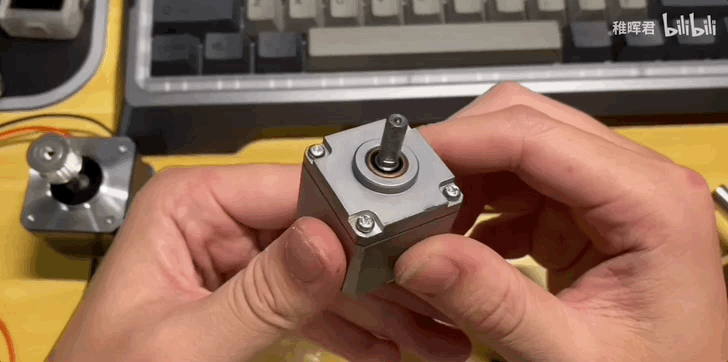

为了解决这一问题,为电机配备一个减速器必不可少。有了减速器就可以降低速度转速,成倍增加输出力矩。


目前市面上常用的都是行星减速器,稚晖君在此项目中选择了工业机械臂里最常用的谐波减速。

电机和减速器确定后,稚晖君设计了一个步进电机的一体闭环驱动,以保证驱动的精度。并且体积也是最小的。

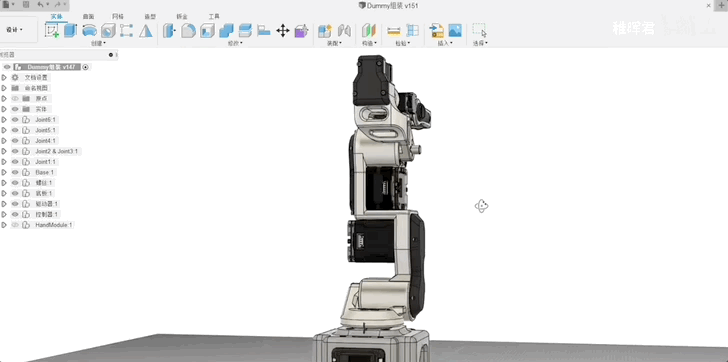

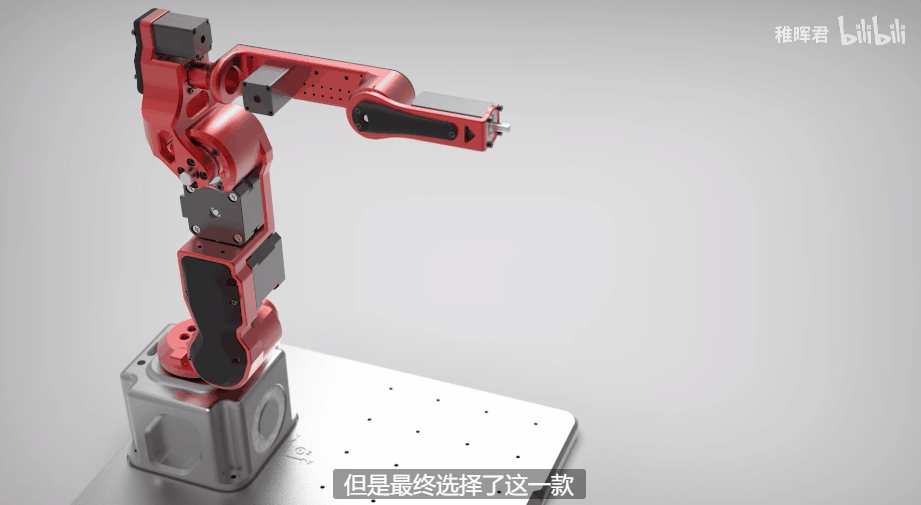

第二步便是结构设计,仅设计这张图就画了150个版本,最终的画风如下:


可以看到,这个机械臂一共使用了6个电机,6个谐波减速器。

机身主体采用的是铝CNC加工,装饰主件使用3D打印制作,还有所有电路都集成在主体上。

值得一提的是,机身的涂装特地采用的是鲜艳的红色,稚晖君说:「这是因为他希望自己的机器人一定要是中国红的颜色」。

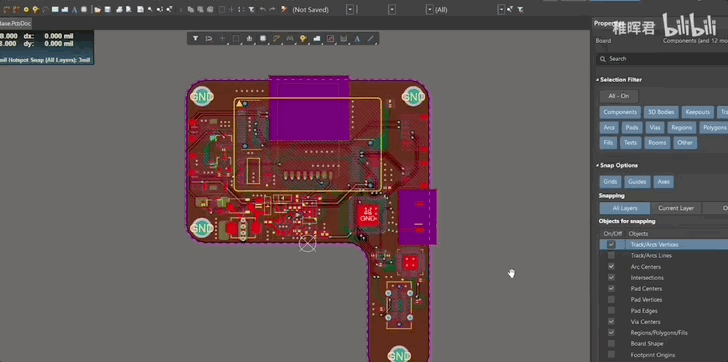

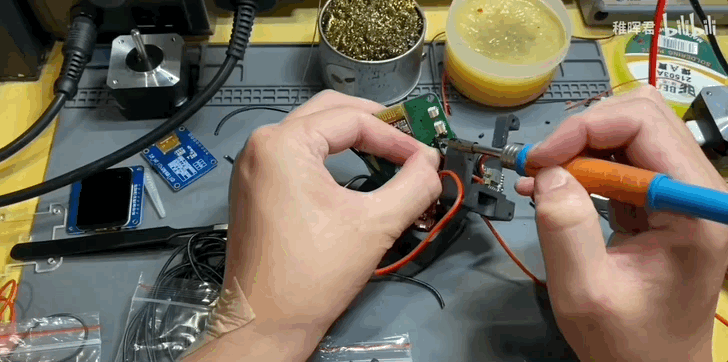

接下来便是机械臂的电子系统。电路系统还是相当复杂,因为涉及到了电源模块、电机驱动,还有计算模块,通信系统等等。

稚晖君介绍这套机械臂用了12多个各种型号的MCU,并在机体上搭载了Wi-Fi、蓝牙等多种无线能力。


在电路方面,最主要的便是主控制器(采用冗余设计)和电机伺服驱动器(支持CAN总线&功率机联)。

控制器相当于机械臂的「小脑」,用来操控机械臂的动作、来实现各种功能。


最后就是空间定位装置了,也就是机械臂的「眼睛」,让机械臂能够看见、并操作需要完成的任务。

在这里便用到了双目视觉算法、AHRS系统和力传感系统,稚晖君通过双目识别算法让AI实现姿态估计类似操作。

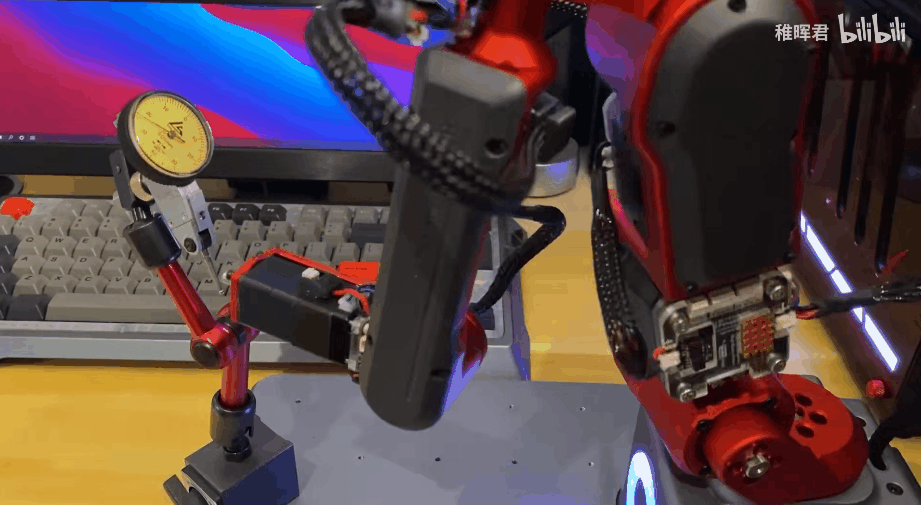

经过一系列的组装,最后的效果就是这样,精度也十分令人满意!

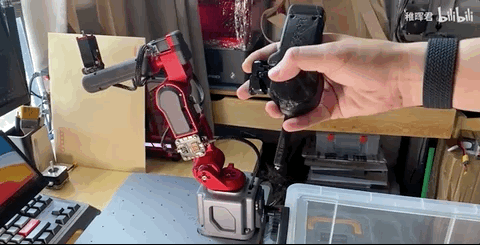

而且,有了双目识别算法的加持,机械臂的动作就可以用手柄进行实时的操控,机器人也可以模仿人类的动作了。


它可以达到很多人手无法达到的效果,比如,软件去抖,运动范围的重映射,力矩增强。

更重要的是,这台Dummy是支持远程操控的,这下,可想象的空间就非常大了!


虽然现在看着缝的是葡萄皮,但Dummy配合上手术设备,这有可能就是未来远程手术室的雏形!

网友热评

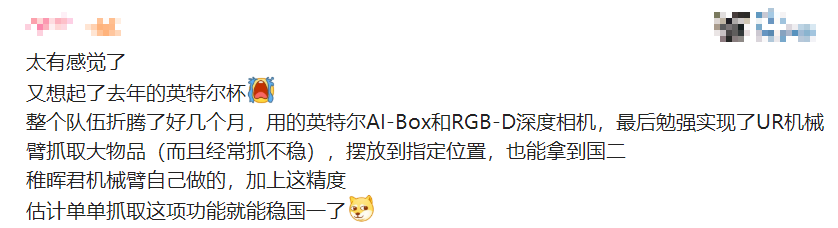

有网友评论道:「太有感觉了,又想起了去年的英特尔杯,整个队伍折腾了好几个月,用的英特尔AI-Box和RGB-D深度相机,最后勉强实现了UR机械臂抓取大物品(而且经常抓不稳),摆放到指定位置,也能拿到国二。稚晖君机械臂自己做的,加上这精度,估计单单抓取这项功能就能稳国一了。」


「你懂的越多,才知道稚辉君有多强大。」

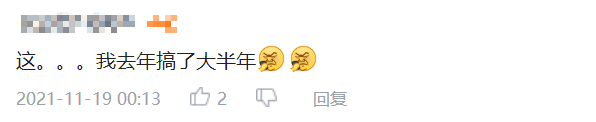

还有网友说:「光AI视觉这块就搞了大半年,更不要提造机器人了。」


稚晖君的Dummy机械臂未来还会添加哪些炫酷的功能,Dummy青春(低成本)版又是否能量产呢?

敬请期待稚晖君的下一条视频吧!

参考资料:

https://www.bilibili.com/video/BV1xY41147oh
