良好的焊接是保证电路稳定持久工作的前提。
下面给出了常见到的焊接缺陷。看看你遇到过多少种？
![a6cde41bf1d9db3e339bcc8c1fd7937b.png]()

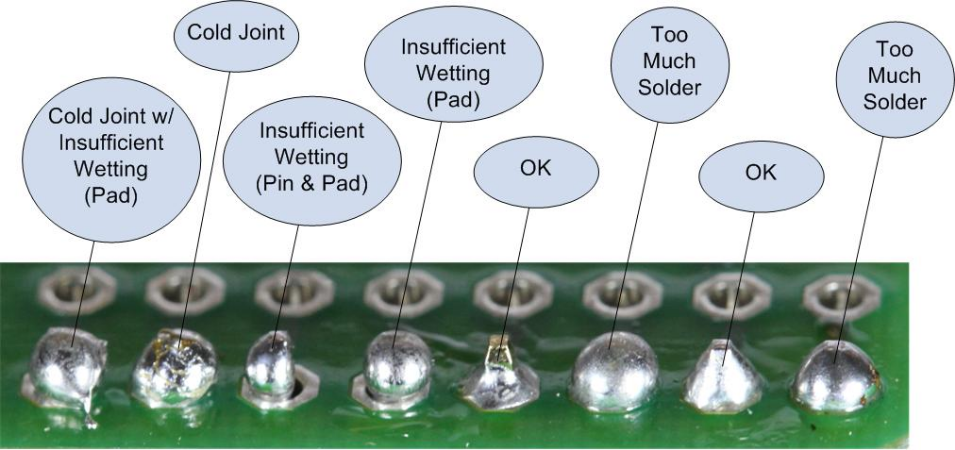

▲ 图1 焊接中的常见问题
![194acbdce25e59791aeab57ffc75c7bd.gif]()
▲ 图2 锡珠
![dc14cd7c2680bc12f746cabe1ed2d110.png]()

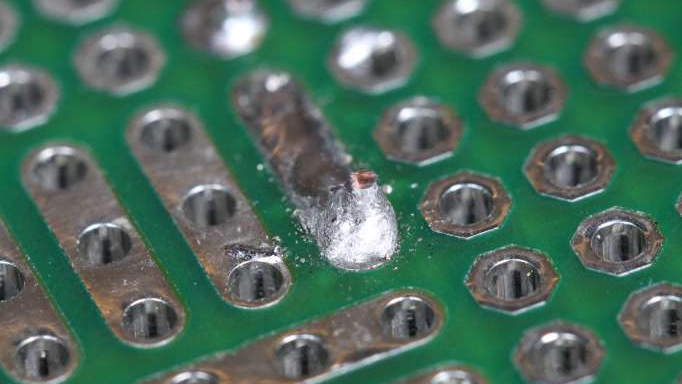

▲ 图3 扰动的焊接：在焊接点冷却过程中焊锡移动，造成焊接表面起雾、结晶、粗糙
![6aaf8755bfbd639cade458112a005267.gif]()
▲ 图4 立碑
![12a1797b4a7a1be210e899527a560440.png]()

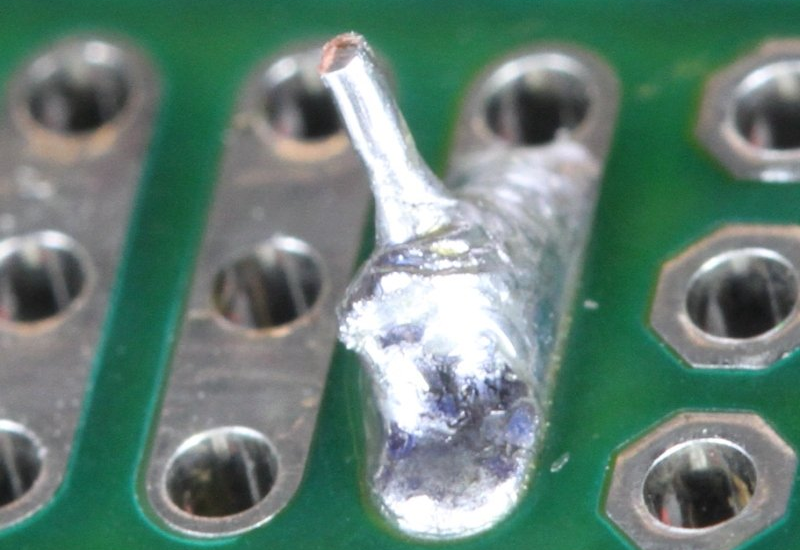

▲ 图5 冷结：焊锡没有充分融化便开始冷却，焊接表面不均匀
![a352464ccb59354afb1e1c80ee386f66.gif]()
▲ 图6 桥连
![36b062c364f92a38c967937b5b43a6a7.png]()

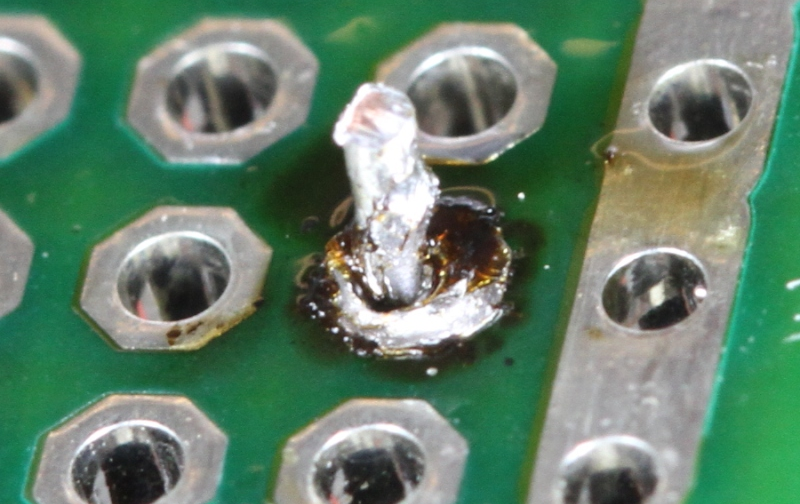

▲ 图7 过热：
由于焊锡过热，焊锡顺着焊缝溜走，所剩下的焊锡不足以焊劳引脚了
![c958714751132f128ee0de31f747dc30.gif]()
▲ 图8 共面
![6d9f52bd4e12a5963e81bc122dfecede.png]()

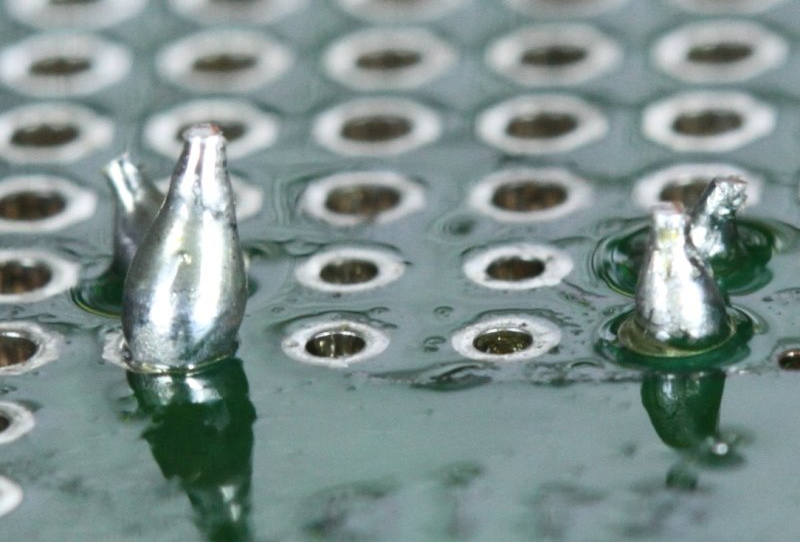

▲ 图9 助焊剂不足：造成焊锡与焊盘之间没有充分浸润
![9f77b394a28c9e5425fa5f72c66cceb1.gif]()
▲ 图10 针孔、吹孔、裂纹
![6e5a7410a8c1b272a85fdce30dbb8b6b.png]()
▲ 图11 焊锡过多、过少：焊锡过少降低了焊接强度；过多时则容易使得焊锡底部没有良好浸润
![e5d1acdc30ae2e88cc8b021720198e94.gif]()
▲ 图12 偏移
![60ae3ea07918dd59baa55392240a5a39.png]()

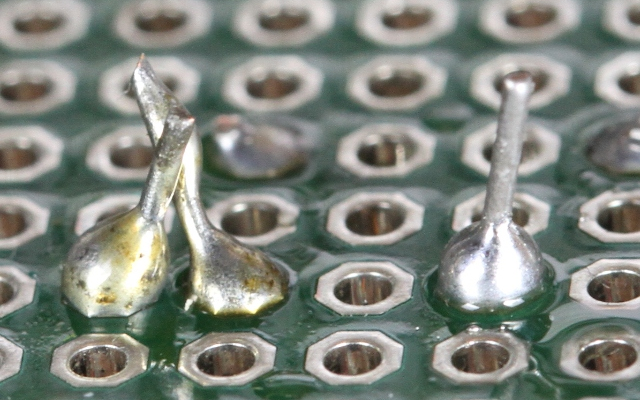

▲ 图13 管脚没有修剪：容易造成焊接线相互之间短路
![e85e030b91382c21c72b5de36eeb1abc.gif]()
▲ 图14 焊锡太多、太少
![29adfdb815e748067b1a76054632885b.png]()

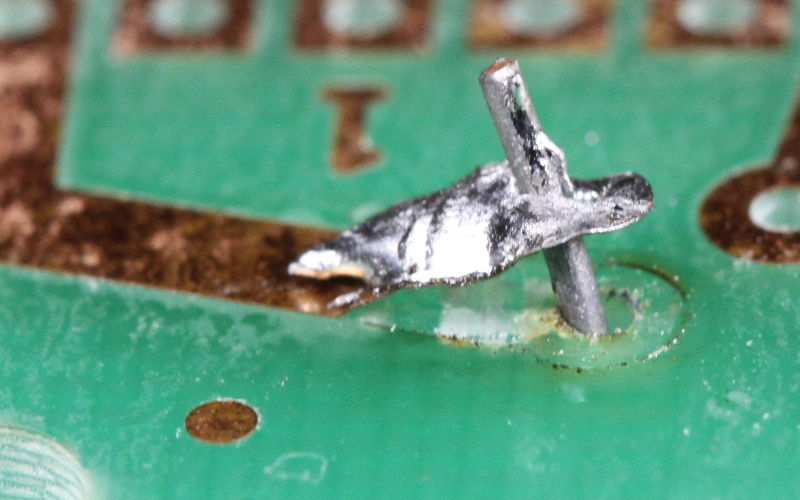

▲ 图15 焊盘脱落：很容易造成短路
![13840e3eeb1c15eeb515f25f565de2e9.png]()
▲ 图16 利用管脚修复脱落的焊盘
![1c1fb0b508f36b282f74999a8a412280.gif]()
▲ 图17 元件放错
![5326175fa6e633d12365adb8730f8aef.png]()

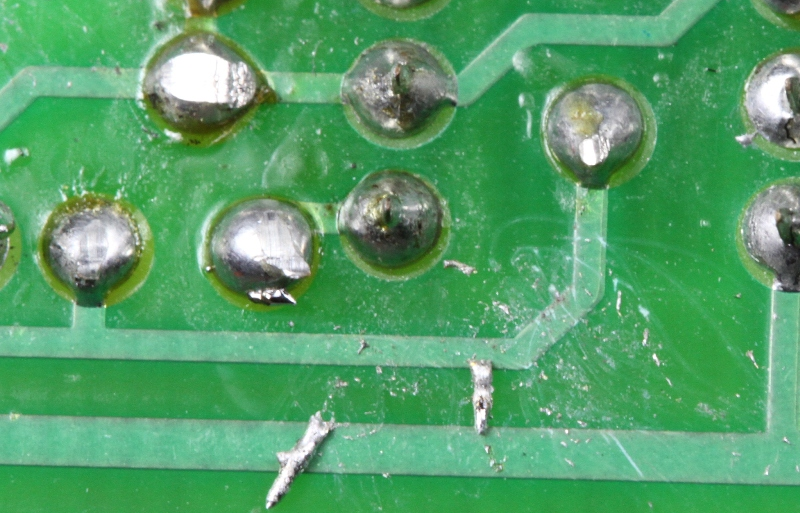

▲ 图18 四处散落的焊锡：容易引起电路短路，需要经过清洗去除这些散落的焊锡
碰到后面的问题不要烦恼，还是需要花点时间来解决。只要耐心，上面大部分的焊接缺陷都可以被修复。
如果焊锡始终不听话，你可以：
停止加热，让焊盘与你的心情同时冷静下来；
清理你的烙铁头并上锡；
将焊盘附近的助焊剂清理；
重新拿烙铁加热焊盘和引脚；
经过几次尝试，便可以解决前面焊接问题。
