几个贼有意思的电路

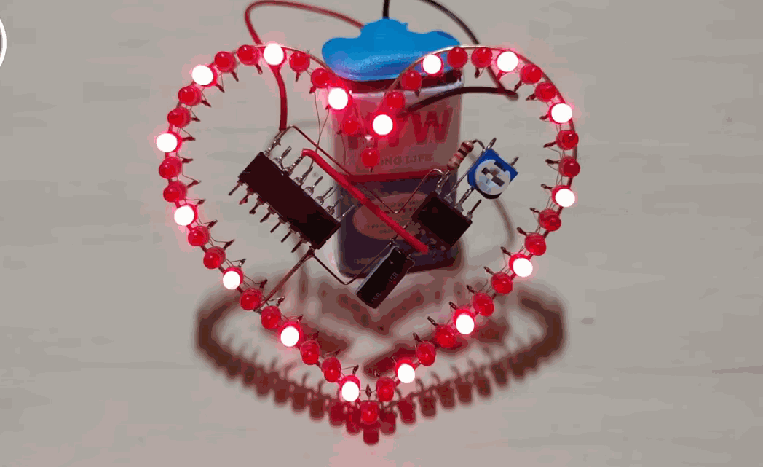

【爱心流水灯】 ▲ 图1  爱心流水灯

  ●  电子器件：   LED：48   CD4017：1   NE555p：1   电阻：10k   电解电容：10uF/25V   电位器：103   电池：9V

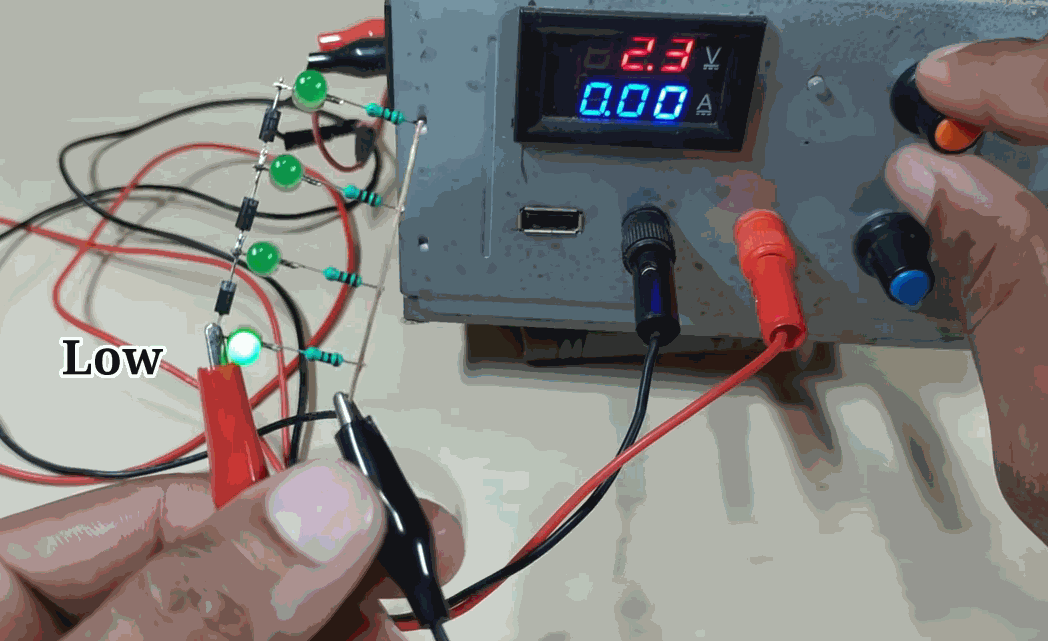

【电池电压指示】 ▲ 图2.1  电池电压指示灯

  ●  电子器件：   电阻：100Ω×4   LED：绿色LED×4   二极管：1N4007×3

【白色灯柱】 ▲ 图2.2  白色灯柱

  ●  电子器件：   电阻：1k×6   LED：白色LED×6   电位器：5kΩ

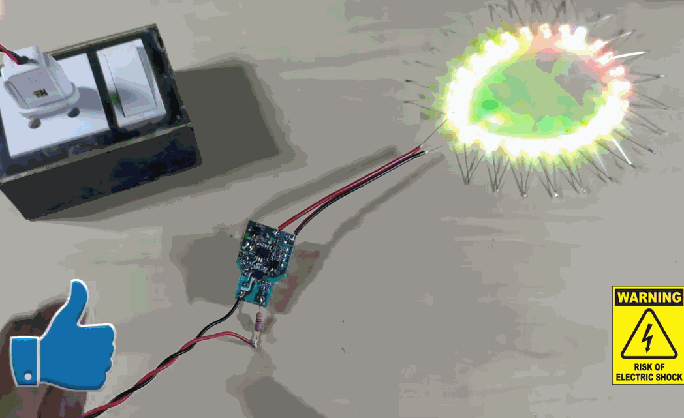

【闪烁灯环】 ▲ 图3.2  闪烁灯环

  ●  电子器件：   RGBLED：25   LED灯泡：7W

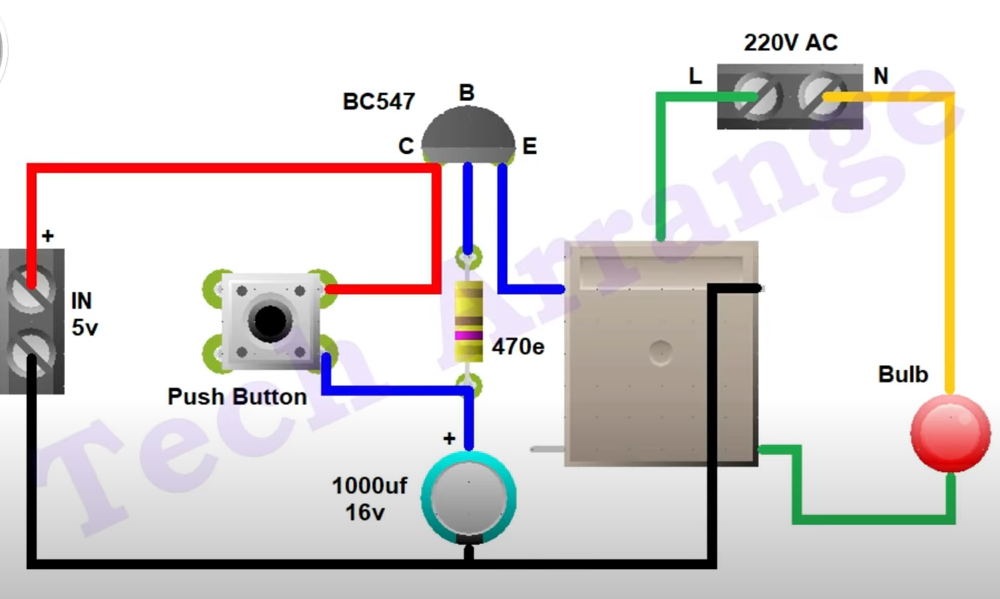

【继电器延迟开关】 ▲ 图3.3 电路焊接图

  ●  电子器件：   BC547：NPN三极管   按键：一个   电阻：470Ω   电容：1000uf，16V

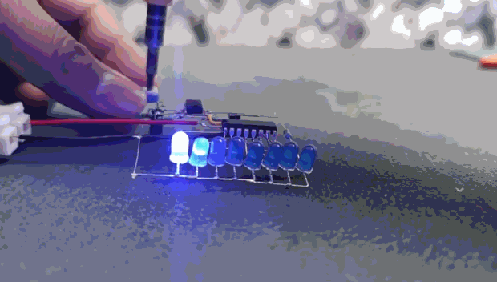

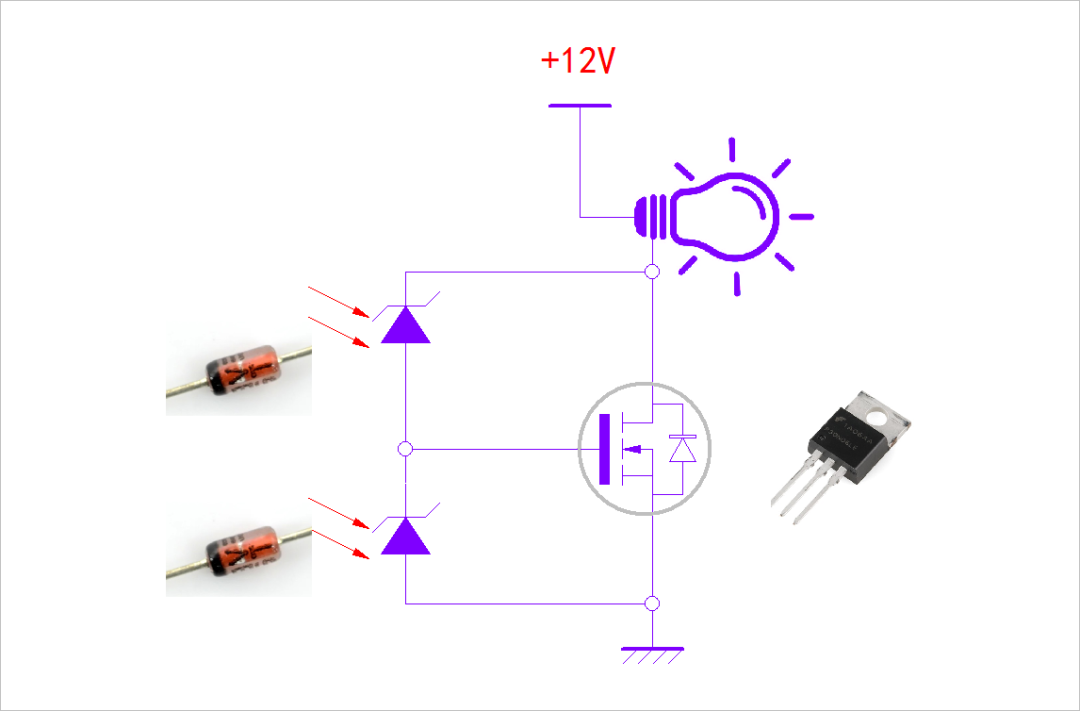

【蓝色流水灯】 ▲ 图6.1  蓝色流水灯 【齐纳二极管感光性】 ▲ 图7.1  齐纳二极管感光特性 ▲ 图7.2 实验电路图

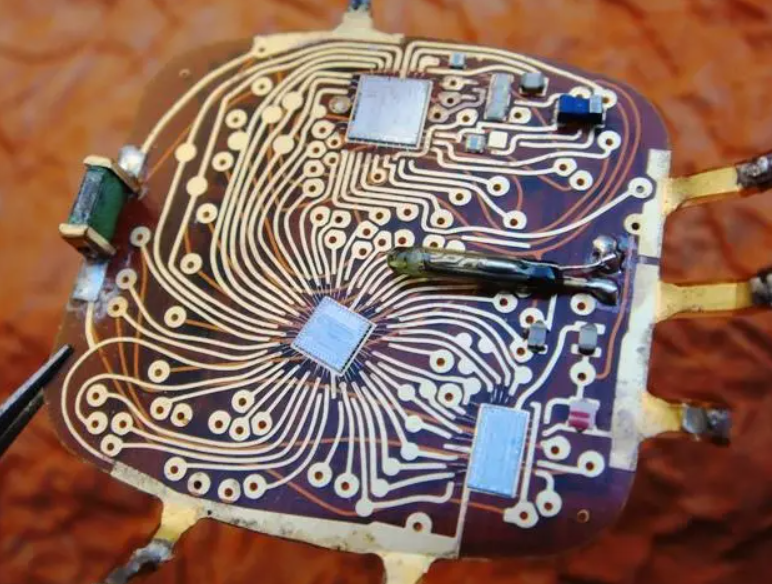

1975年电子手表内部电路

来自  New Top 3 Electronic Projects 2021[1]  的三个电子作品。卓晴老师整理。
