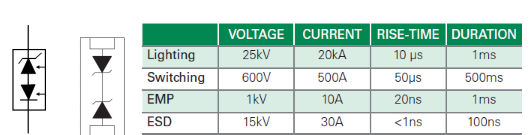

器件简述：双向防雷管 1.5SMC68CA 68V DO-214AB 器件说明：双向防雷管也称为双向TVS，即瞬态电压抑制器。 既然有双向TVS，那么也就有单向TVS。应用的电路不同而已。 常用于需要保护的电路接口处，一些对静电敏感的器件在其IO口处放置低电容的TVS即能起到保护作用。下图是一些常见瞬态干扰源，比如闪电电压25KV，电流20KA，持续时间1ms。我们常遇到的ESD其电压和电流分别为15KV，30A，持续时间为0.1u。虽然仅0.1us时间，但作用于某些敏感器件就会造成损坏。 关键参数： A脉冲峰值功耗。（选择合适的箝位电压及锋值电流电流） B反向耐压值。 C击穿电压。 应用产品： GPS模块的输入端就有一只低电容的TVS。 BPB板的网口联接处就数只TVS。 英文缩写及电路符号： Transient Voltage Suppression (TVS) Diodes
左边为单向TVS 右边为双向TVS
