一、Chisel的数据类型

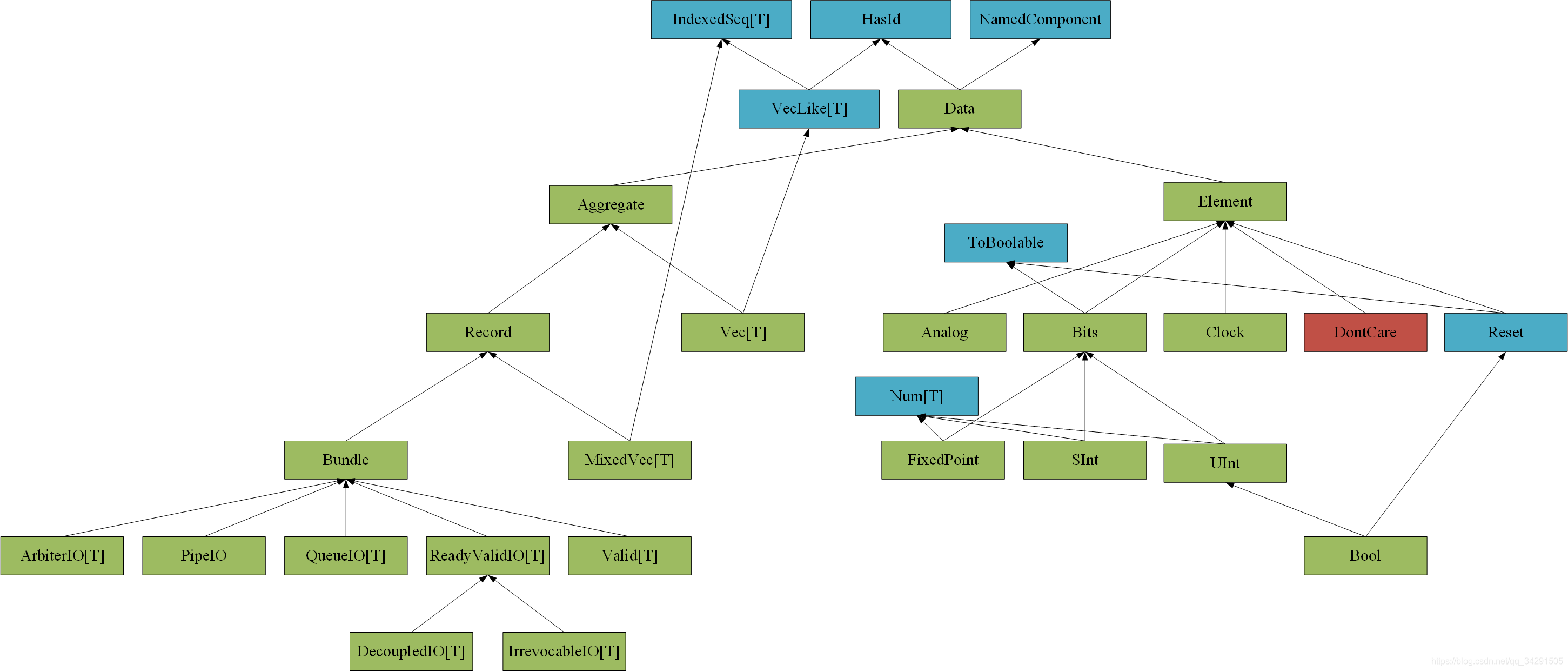

Chisel定义了自己的一套数据类型，读者应该跟Scala的九种基本值类区分开来。而且Chisel也能使用Scala的数据类型，但是Scala的数据类型都是用于参数和内建控制结构，构建硬件电路还是得用Chisel自己的数据类型，在使用时千万不要混淆。当前Chisel定义的数据类型如下图所示，其中绿色方块是class，红色是object，蓝色是trait，箭头指向的是超类和混入的特质： 所有数据类型都继承自抽象基类Data，它混入了两个特质HasId和NamedComponent。如果读者查看Chisel3的源代码，就会看到很多参数传递时都用下界表明了是Data的子类。在实际硬件构成里，并不会用到Data，读者也不用关心它的具体实现细节。更多的，应该关注Data类的两大子类：聚合类Aggregate和元素类Element。

聚合类Aggregate：

常用子类是向量类Vec[T]和包裹类Bundle。

• Vec[T]类用于包含相同的元素，元素类型T可以是任意的Data子类。因为Vec[T]混入了特质IndexedSeq[T]，所以向量的元素能从下标0开始索引访问。

• Bundle类用于被自定义的类继承，这样自定义的类就能包含任意Data的子类对象，常用于协助构造模块的端口，故而衍生出了一些预定义的端口子类。

• 混合向量类MixedVec[T]是Chisel3.2以上版本添加的语法，它与Vec[T]的不同在于可以包含不同类型的元素。

Element类：

衍生出了Analog、Bits和Clock三个子类，单例对象DontCare和特质Reset。

• Analog用于在黑盒中模拟inout端口，目前在实际Chisel里并无其他用途。
• Bits类的两个子类SInt和UInt是最常用的两个数据类型，它们是用补码表示的有符号整数和无符号整数。不仅用来协助定义端口位宽，还用来进行赋值。
• FixedPoint类提供的API带有试验性质，而且将来可能会发生改变，所以不常用。
• Bool类是Chisel自己的布尔类型，区别于Scala的Boolean。Bool类是UInt类的子类，因为它可以看成是1bit的UInt，而且它被混入Reset特质，因为复位信号都是用Bool类型的线网或寄存器使能的。此外，Bits类混入了特质ToBoolable，也就是说FixedPoint、SInt和UInt都能转换成多bit的Bool类型。
• Clock类表示时钟，Chisel里的时钟是专门的一个类型，并不像Verilog里那样是1bit的线网。复位类型Reset也是如此。
• 单例对象DontCare用于赋值给未驱动的端口或线网，防止编译器报错。

二、数据字面量

能够表示具体值的数据类型为UInt、SInt和Bool。实际可综合的电路都是若干个bit，所以只能表示整数，这与Verilog是一致的。要表示浮点数，本质还是用多个bit来构建，而且要遵循IEEE的浮点标准。

• 对于UInt，可以构成任意位宽的线网或寄存器。
• 对于SInt，在Chisel里会按补码解读，转换成Verilog后会使用系统函数$signed，这是可综合的。
• 对于Bool，转换成Verilog后就是1bit的线网或寄存器。

要表示值，则必须有相应的字面量。Chisel定义了一系列隐式类：fromBigIntToLiteral、fromtIntToLiteral、fromtLongToLiteral、fromStringToLiteral、fromBooleanToLiteral。

回顾前面讲述的隐式类的内容，也就是会有相应的隐式转换。以隐式类fromtIntToLiteral为例，存在一个同名的隐式转换，把相应的Scala的Int对象转换成一个fromtIntToLiteral的对象。而fromtIntToLiteral类有两个方法U和S，分别构造一个等值的UInt对象和SInt对象。再加上Scala的基本值类都是用字面量构造对象，所以要表示一个UInt对象，可以写成“1.U”的格式，这样编译器会插入隐式转换，变成“fromtIntToLiteral(1).U”，进而构造出字面值为“1”的UInt对象。同理，也可以构造SInt。还有相同行为的方法asUInt和asSInt。

从几个隐式类的名字就可以看出，可以通过BigInt、Int、Long和String四种类型的Scala字面量来构造UInt和SInt。

按Scala的语法，其中BigInt、Int、Long三种类型默认是十进制的，但可以加前缀“0x”或“0X”变成十六进制。

对于String类型的字面量，Chisel编译器默认也是十进制的，但是可以加上首字母“h”、“o”、“b”来分别表示十六进制、八进制和二进制。此外，String字面量可以用下划线间隔。

可以通过Boolean类型的字面量——true和false——来构造fromBooleanToLiteral类型的对象，然后调用名为B和asBool的方法进一步构造Bool类型的对象。

1.U       // decimal 1-bit lit from Scala Int.
0x100.U   // hexadecimal 9-bit lit
"ha".U    // hexadecimal 4-bit lit from string.
"o12".U   // octal 4-bit lit from string.
"b1010".U // binary 4-bit lit from string.
"h_dead_beef".U   // 32-bit lit of type UInt

5.S    // signed decimal 4-bit lit from Scala Int.
-8.S   // negative decimal 4-bit lit from Scala Int.
5.U    // unsigned decimal 3-bit lit from Scala Int.

8.U(4.W) // 4-bit unsigned decimal, value 8.
-152.S(32.W) // 32-bit signed decimal, value -152.

true.B // Bool lits from Scala lits.
false.B

三、数据宽度

默认情况下，数据的宽度按字面值取最小，例如字面值为“8”的UInt对象是4位宽，SInt就是5位宽。但是也可以指定宽度。在Chisel2里，宽度是由Int类型的参数表示的，而Chisel3专门设计了宽度类Width。还有一个隐式类fromIntToWidth，就是把Int对象转换成fromIntToWidth类型的对象，然后通过方法W返回一个Width对象。

方法U、asUInt、S和asSInt都有一个重载的版本，接收一个Width类型的参数，构造指定宽度的SInt和UInt对象。注意，Bool类型固定是1位宽。例如：

1.U              // 字面值为“1”、宽度为1bit的UInt对象
1.U(32.W)   // 字面值为“1”、宽度为32bit的UInt对象

UInt、SInt和Bool都不是抽象类，除了可以通过字面量构造对象以外，也可以直接通过apply工厂方法构造没有字面量的对象。UInt和SInt的apply方法有两个版本：

• 一个版本接收Width类型的参数构造指定宽度的对象，
• 另一个则是无参版本构造位宽可自动推断的对象。

有字面量（如1.U(32.W)）的数据类型用于赋值、初始化寄存器等操作，而无字面量（如UInt(32.W)）的数据类型则用于声明端口、构造向量等。

四、类型转换

UInt、SInt和Bool三个类都包含四个方法：asUInt、asSInt、asBool和asBools。

• 其中asUInt和asSInt分别把字面值按无符号数和有符号数解释，并且位宽不会变化，要注意转换过程中可能发生符号位和数值的变化。例如，3bit的UInt值“b111”，其字面量是“7”，转换成SInt后字面量就变成了“-1”。
• asBool会把1bit的“1”转换成Bool类型的true，“0”转换成false。
• 如果位宽超过1bit，则用asBools转换成Bool类型的序列Seq[Bool]。

另外，Bool类还有一个方法asClock，把true转换成电压常高的时钟，false转换成电压常低的时钟。

Clock类只有一个方法asUInt，转换成对应的0或1。

val bool: Bool = false.B        // always-low wire
val clock = bool.asClock        // always-low clock

clock.asUInt                    // convert clock to UInt (width 1)
clock.asUInt.asBool             // convert clock to Bool (Chisel 3.2+)

五、向量与混合向量

①向量的定义

如果需要一个集合类型的数据，除了可以使用Scala内建的数组、列表、集等数据结构外，还可以使用Chisel专属的Vec[T]。T必须是Data的子类，而且每个元素的类型、位宽必须一样。

Vec[T]的伴生对象里有一个apply工厂方法，接收两个参数，第一个是Int类型，表示元素的个数，第二个是元素。它属于可索引的序列，下标从0开始。例如：

val myVec = Wire(Vec(3, UInt(32.W)))

还有一个工厂方法VecInit[T]，通过接收一个Seq[T]（这里的Seq包括seq、array、list、tuple、queue等集合）作为参数来构造向量，或者是多个重复参数。不过，这个工厂方法常把有字面值的数据作为参数，用于初始化寄存器组、ROM、RAM等，或者用来构造多个模块。

  val Vec1 = VecInit(1.U, 2.U, 3.U, 4.U)//重复参数
  val Vec2 = VecInit(Seq.fill(8)(0.U(8.W)))//序列

因为Vec[T]也是一种序列，所以它也定义了诸如map、flatMap、zip、foreach、filter、exists、contains等方法。尽管这些方法应该出现在软件里，但是它们也可以简化硬件逻辑的编写，减少手工代码量。

②混合向量的定义

混合向量MixedVec[T]与普通的向量Vec[T]类似，只不过包含的元素可以不全都一样，比如位宽不一样。它的工厂方法是通过重复参数或者序列作为参数来构造的：

  val Vec1 = MixedVec(UInt(8.W), UInt(16.W), UInt(32.W))//重复参数
  或者
  val Vec2 = MixedVec(Array(UInt(8.W), UInt(16.W), UInt(32.W)))//序列

并且也有一个叫MixedVecInit[T]的单例对象，也是通过重复参数或者序列作为参数来构造的：

 val Vec1 = MixedVecInit(1.U, 2.U, 3.U, 4.U)//重复参数
 或者
 val Vec2 = MixedVecInit(Seq.fill(8)(0.U(8.W)))//序列

从上面也看出来了，对于可以传入序列的向量，它们的序列参数并不一定要逐个手写，可以通过Scala的函数，比如fill、map、flatMap、to、until等来生成。如下所示：

val mixVec = MixedVec((1 to 10) map { i => UInt(i.W) })//序列
val mixVecinit = MixedVecInit(Seq.fill(8)(0.U(8.W)))//序列
val vecinit= VecInit(Seq.fill(4)(4.U(8.W)))//序列

注：关于向量定义需要注意的

Vec和MixedVec定义的时候，最好不要直接给确切的值，只需要给出Chisel type，之后再给元素单独赋值即可，如上面的UInt(32.W)即可，否则会报错。原因是：vec接收的是数据类型，而带字面量的数据如 1.U 会被认为是硬件类型，就会报错，你自己可以试一下。

同样，VecInit和MixedVecInit必须给出确切的初始化的值，不能只给Chisel type。原因是：vecinit接收的是硬件类型，而Chisel type如UInt(32.W)是数据类型，如果传入就会报错，你自己也可以试一下。

③Vec和UInt的互相转换

Vec和UInt的转换，需要借助Bool类型的数据。所以中间需要使用到asBools和asUInt。

• 使用asBools将UInt转换成Vec

import chisel3._

class Foo extends RawModule {
  val uint = 0xc.U
  val vec = VecInit(uint.asBools)

  printf(p"$vec") // Vec(0, 0, 1, 1)

  // Test
  assert(vec(0) === false.B)
  assert(vec(1) === false.B)
  assert(vec(2) === true.B)
  assert(vec(3) === true.B)
}

• 使用asUInt将Vec转换成UInt

import chisel3._

class Foo extends RawModule {
  val vec = VecInit(true.B, false.B, true.B, true.B)
  val uint = vec.asUInt

  printf(p"$uint") // 13

  // Test
  // (remember leftmost Bool in Vec is low order bit)
  assert(0xd.U === uint)

}

④向量和混合向量的维度与索引

myVec 其实是一个二维数据，因为每个元素都是32位宽的数据，每个bit都可以被索引到，如下：

val myVec = Wire(Vec(3, UInt(32.W)))

myVec(0)(5)//索引vec第一个元素的第6个bit

myVec(0)(3,0)//索引vec第一个元素的低4位

索引到所需bit后可以将其赋值给其他变量，但是最后一维的子字是只读的，也即你不能对其赋值，如：

myVec(0)(3,0) := 1.U(4.W)

上面的代码会报错！！！如果想要对最后一维进行赋值，可以参考以下⑤中的方法。需要注意的是，这里说的是最后一维，其实和下面说的Bits类型是一致的，因为向量的最后一维对应的就是Bits类型，比如SInt和UInt。

假如现在有一个vec1，只想对它的第一个元素的低4位赋值，其余不变。

• 可行的办法1

val Vec1 = Wire(Vec(3, UInt(32.W)))

Vec1(0) := 1.U(32.W)
Vec1(1) := 1.U(32.W)
Vec1(2) := 1.U(32.W)

val Vec2 = Wire(Vec(3, UInt(32.W)))

Vec2(0) := 1.U(32.W)
Vec2(1) := 1.U(32.W)
Vec2(2) := 1.U(32.W)

val bools = VecInit(Vec1(0).asBools)

val seq = 1.U(4.W).asBools

for (i
