复位电路设计(异步复位、同步释放)

以下内容摘自正点原子的：《逻辑设计开发指南》

复位电路是数字逻辑设计中非常常用的电路，不管是 FPGA 还是 ASIC 设计，都会涉及到复位，一般 FPGA或者 ASIC 的复位需要我们自己设计复位方案。复位指的是将寄存器恢复到默认值。一般复位功能包括同步复位和异步复位。复位一般由硬件开关触发引起，也可以由复位逻辑控制引起。

相信大家在学习 FPGA 或者 ASIC 的时候都有如下的疑问：

1、 数字逻辑为什么需要复位？ 2、 FPGA 板上面没有复位按键怎么办？ 3、 复位只有通过按键复位一个控制方式吗？ 4、 同步复位好还是异步复位好呢？ 5、 复位是高电平有效还是低电平有效好呢？

依次来解决一下上面的疑问

1、 数字逻辑为什么需要复位？

数字电路中寄存器和 RAM 在上电之后默认的状态和数据是不确定的，如果有复位，我们可以把寄存器复位到初始状态 0，RAM 的数据可以通过复位来触发 RAM 初始化到全 0。那可能很多人会问为什么是全 0呢？其实一般逻辑起始都是从 0 开始变化的，这个是根据设计的需要设定的一个值，如果设计需要寄存器上电复位为 1，也是可以的。还有一种情况是逻辑进入了错误的状态，通过复位可以把所有的逻辑状态恢复到初始值，如果没有复位，那么逻辑可能永远运行在错误的状态。因此复位功能是很重要的一个功能。

2、 FPGA 板上面没有复位按键怎么办？

没有复位按键也没有关系，因为 FPGA 内部也会有上电复位的功能，不管是 Intel（已收购 ALTERA）还是 Xilinx 的 FPGA，都是有上电复位电路，也就是 POR（Power On Reset）电路。FPGA 芯片内部有一个上电检测模块，一旦检测到电源电压超过检测门限后，就产生一个上电复位脉冲(Power On Reset)送给所有的寄存器，这个脉冲会自动作用在各个寄存器的复位端，和功能复位管脚共同控制寄存器的复位。

还有一种情况，就是 FPGA 重新配置之后，也会触发上电复位。因此 FPGA 板上面即使没有复位按键也是没有关系的。

3、 复位只有通过按键复位一个控制方式吗？

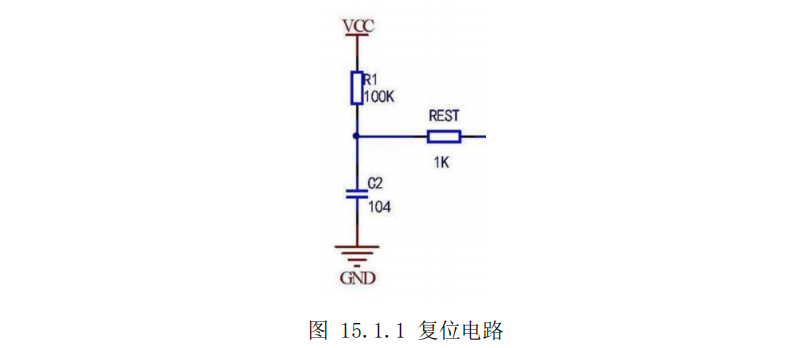

复位按键是一种控制方式，还有一种上电自动复位控制，如下图所示。

这种是一种简单的 RC 复位电路，电源接通时候，通过 R1 对 C2 进行充电，经过一段延迟后加到电路当中产生复位信号，这个复位信号的上升速度低于电源的上电速度，当复位引脚检测到高电平时候，系统复位结束，进入正常工作状态。

4、 同步复位好还是异步复位好呢？

• 同步复位

同步复位指的是当时钟上升沿检测到复位信号，执行复位操作，有效的时钟沿是前提。

Verilog 中是这样写的：

always @ (posedge clk) begin
	if (rst_n == 1'b0)
 		y
