FPGA丨Sobel边沿检测算法实现

参考：小梅哥的《FPGA系统设计与验证实战指南》

一、算法介绍

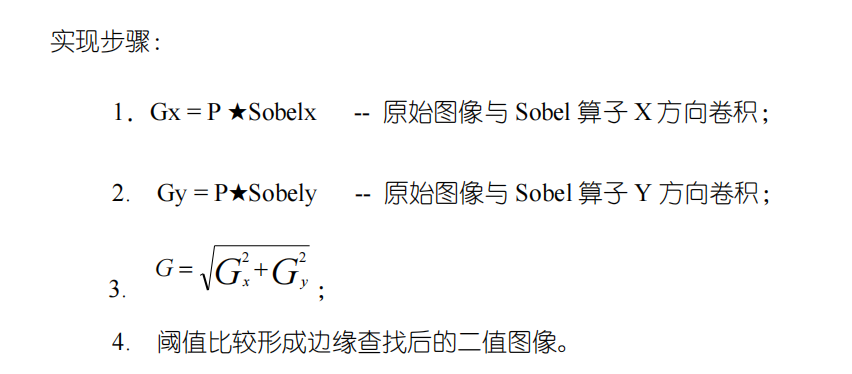

Sobel 算法是像素图像边缘检测中最重要的算子之一，在机器学习、数字媒体、计算机视觉等信息科技领域起着举足轻重的作用。在技术上，它是一个离散的一阶差分算子，用来计算图像亮度函数的一阶梯度之近似值。在图像的任何一点使用此算子，将会产生该点对应的梯度矢量或是其法矢量。

Sobel 边缘检测算法比较简单，实际应用中效率比 canny 边缘检测效率要高，但是边缘不如 Canny 检测的准确，但是很多实际应用的场合，sobel 边缘却是首选，尤其是对效率要求较高，而对细纹理不太关心的时候。

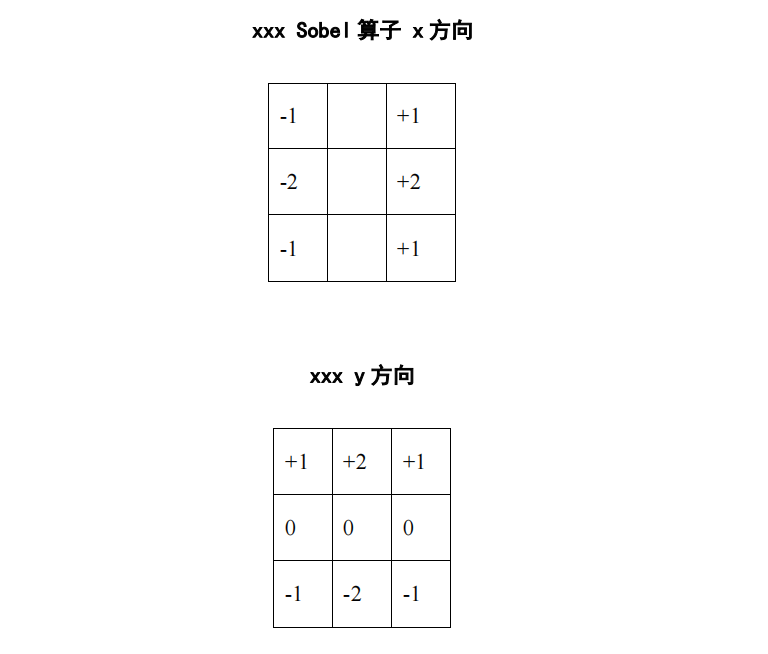

Sobel 边缘检测通常带有方向性，可以只检测竖直边缘或垂直边缘或都检测。

二、程序设计

关于如何形成3*3的像素矩阵，参考另一篇文章：FPGA丨设计行缓存(linebuffer)生成像素矩阵

module  sobel(
	 input clk, //pixel clk
	 input rst_n,

	 input [15:0] THRESHOLD,
	 input [15:0]data_in, //16 bit 灰度 pixel
	 input data_in_en,

	 output reg [15:0] data_out,
	 output reg data_out_en
);
//------------------------------------
// 三行像素缓存
//-----------------------------------
wire [15:0] line0;
wire [15:0] line1;
wire [15:0] line2;
//-----------------------------------------
//3x3 像素矩阵中的像素点
//-----------------------------------------
reg [15:0] line0_data0;
reg [15:0] line0_data1;
reg [15:0] line0_data2;
reg [15:0] line1_data0;
reg [15:0] line1_data1;
reg [15:0] line1_data2;
reg [15:0] line2_data0;
reg [15:0] line2_data1;
reg [15:0] line2_data2;
//-----------------------------------------
//定义gx和gy的正负项中间变量
//-----------------------------------------
reg [17:0] sum0_gx;
reg [17:0] sum1_gx;
reg [17:0] sum0_gy;
reg [17:0] sum1_gy;

wire [15:0] res_sqrt;
wire [17:0] sobel_gx
wire [17:0] sobel_gy

wire   mat_flag;
reg    mat_flag_1;
reg    mat_flag_2;
reg    mat_flag_3;
reg    mat_flag_4;
reg    mat_flag_5;
reg    mat_flag_6;
reg    mat_flag_7; //这里假设开方用的SQRT IP核输出和输入的延迟是一个clk

always @(posedge clk)begin
        mat_flag_1
