Vivado 报错：[Place 30-574] Poor placement for routing between an IO pin and BUFG.

一、报错内容

[Place 30-574] Poor placement for routing between an IO pin and BUFG.
If this sub optimal condition is acceptable for this design,
you may use the CLOCK_DEDICATED_ROUTE constraint in the .xdc file to demote
this message to a WARNING. However, the use of this override is highly discouraged.
These examples can be used directly in the .xdc file to override this clock rule.


	clk_out_IBUF_inst (IBUF.O) is locked to IOB_X0Y185
	 and clk_out_IBUF_BUFG_inst (BUFG.I) is provisionally placed by clockplacer on BUFGCTRL_X0Y5

二、报错原因

简单来说，是因为代码里使用到了时钟信号clk_out，但是该信号不是来自FPGA板子上的晶振，而是来自外部输入。这种情况下在绑定引脚的时候，如果把时钟绑定到普通IO上就会报如上错误，此时就需要做特殊处理。

三、解决办法

1、将时钟信号clk_out绑定到支持时钟的引脚上。

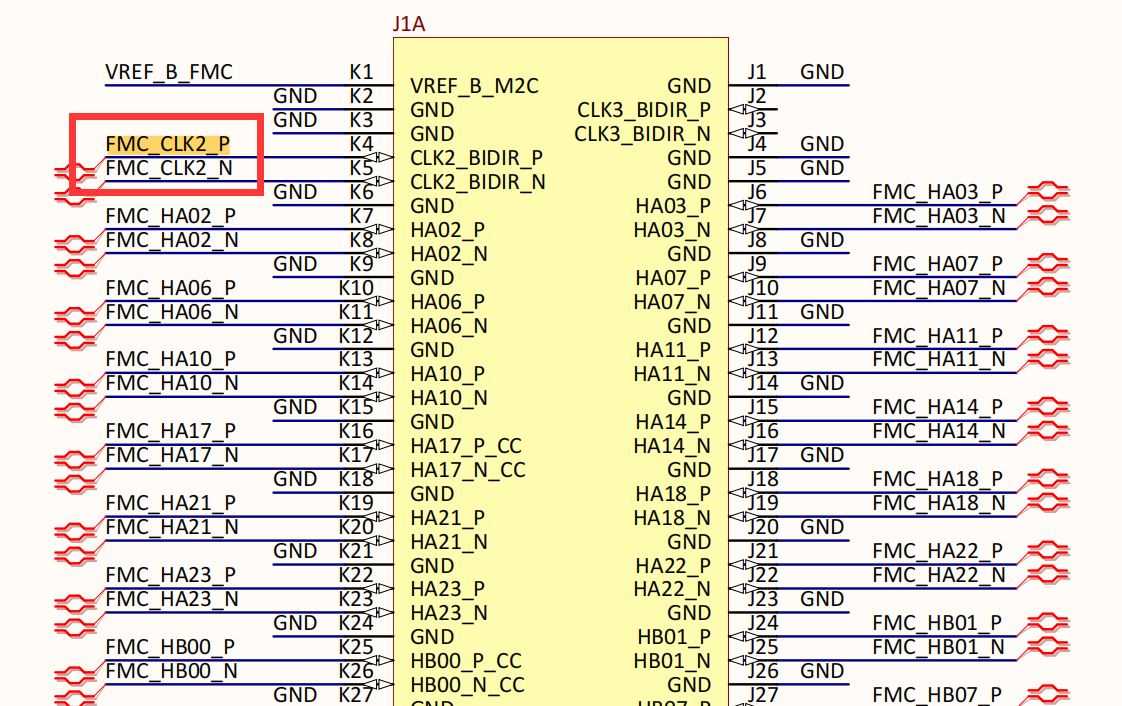

我使用的是genesys2开发板，时钟信号clk_out由上一级电路从genesys2的FMC接口输入，一开始我绑定的是普通IO，后来改成绑定到FMC_CLK2_P引脚上就不报错了。因此，只要绑定到带CLK字眼的引脚上就可以了！！！ 2、将“时钟专用路由”添加到XDC中

如果I/O位置无法更改，并且本地资源上的次优路由是可接受的，则可以使用.xdc文件中的CLOCK_DEDICATED_ROUTE约束将此消息降级为警告。但是，强烈建议不要使用此覆盖。

具体操作是在XDC文件中添加一句：set_property CLOCK_DEDICATED_ROUTE FALSE [get_nets clk_out]。
