vivado cordic IP核实现开方运算

一、前言

在FPGA上进行开方运算，除了可以自己写开方算法，如上一篇文章：verilog 整数开方算法实现（逐次逼近法）。还有一种更加简单的方式就是直接调用IP核，下面就使用Xilinx官方提供的cordic IP核来实现开方运算。

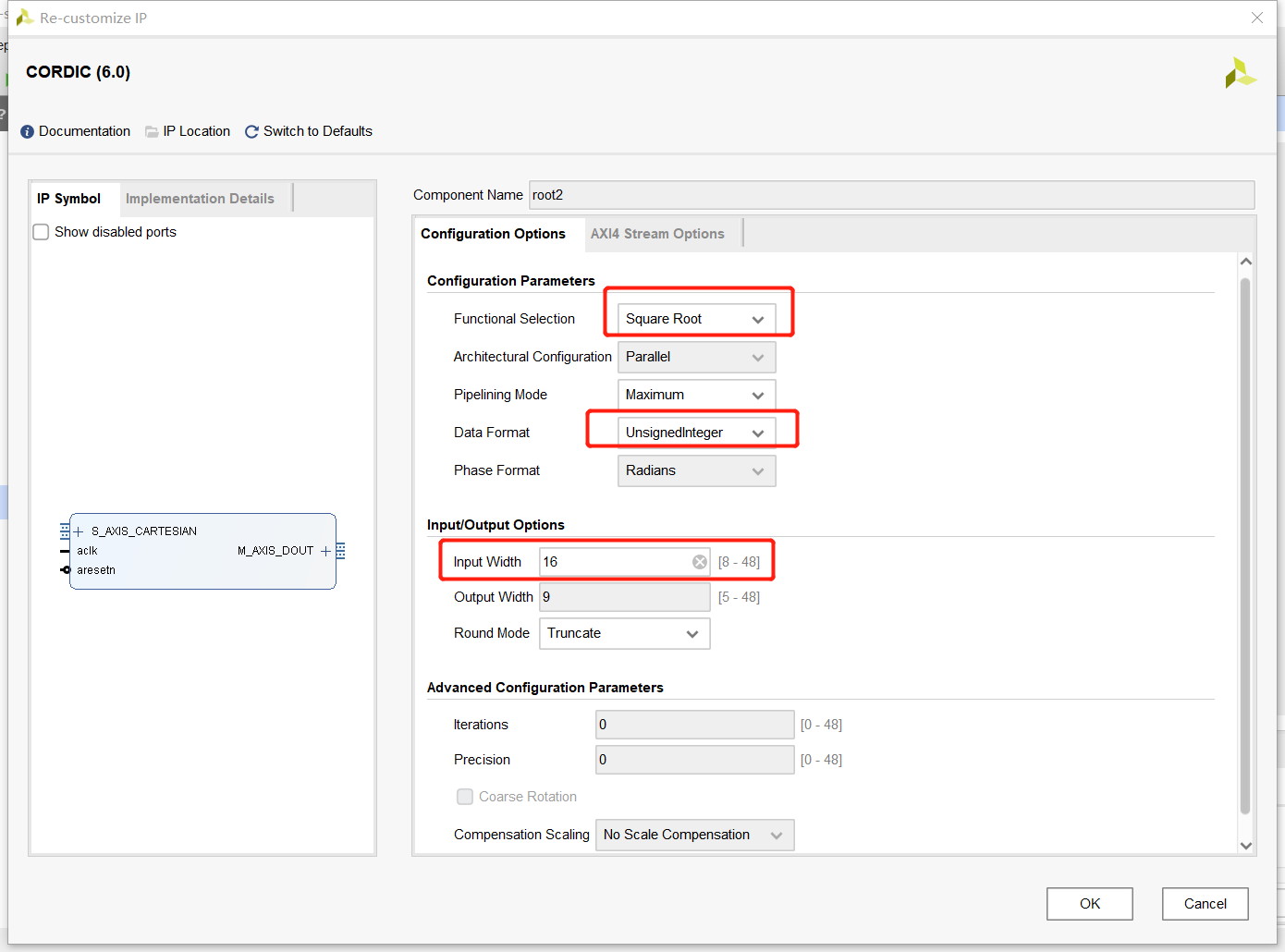

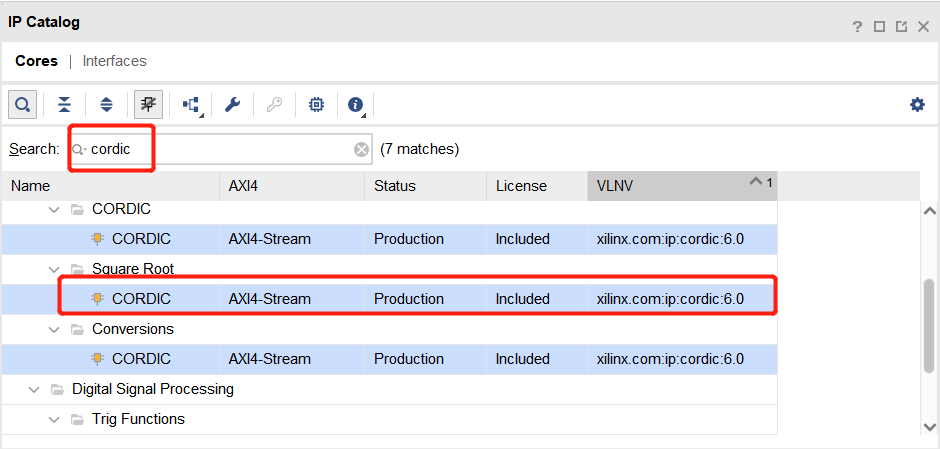

二、IP核配置

三、程序设计

module square(
    input clk,
    input rst_n,
    input data_in_valid,
    input [15:0] data_in,

    output data_out_valid,
    output [15:0] data_out

    );


    root2 u_root (
        .aclk(clk),
        .aresetn(rst_n),
        .s_axis_cartesian_tvalid(data_in_valid),
        .s_axis_cartesian_tdata(data_in),
        .m_axis_dout_tvalid(data_out_valid),
        .m_axis_dout_tdata(data_out)
    );
endmodule

四、设计仿真

`timescale  1ns / 1ps

module tb_square;

// square Parameters
parameter PERIOD  = 10;


// square Inputs
reg   clk                                  = 0 ;
reg   rst_n                                = 0 ;
reg   data_in_valid                        = 0 ;
reg   [15:0]  data_in                      = 0 ;

// square Outputs
wire  data_out_valid                       ;
wire  [15:0]  data_out                     ;


initial
begin
    forever #(PERIOD/2)  clk=~clk;
end

initial
begin
    #12 rst_n  =  1;
end

square  u_square (
    .clk                     ( clk                    ),
    .rst_n                   ( rst_n                  ),
    .data_in_valid           ( data_in_valid          ),
    .data_in                 ( data_in         [15:0] ),

    .data_out_valid          ( data_out_valid         ),
    .data_out                ( data_out        [15:0] )
);

reg	[4:0]		cnt ;

//----------------------------------------------------------------------
	always@(posedge	clk or negedge	rst_n)
		begin
			if(!rst_n)
				begin
					data_in_valid
