chisel生成Verilog与基本测试(更新)

主体内容摘自：https://blog.csdn.net/qq_34291505/article/details/87880730

一、生成Verilog

前面介绍Scala的内容里说过，Scala程序的入口是主函数。所以，生成Verilog的程序自然是在主函数里例化待编译的模块，然后运行这个主函数。

例化待编译模块需要特殊的方法调用。chisel3包里有一个单例对象Driver，它包含一个方法execute，该方法接收两个参数：

• 第一个参数是命令行传入的实参即字符串数组args，
• 第二个是返回待编译模块的对象的无参函数。

运行这个execute方法，就能得到Verilog代码。

假设在src/main/scala文件夹下有一个全加器的Chisel设计代码，如下所示：

// fulladder.scala
package test

import chisel3._

class FullAdder extends Module {
  val io = IO(new Bundle {
    val a = Input(UInt(1.W))
    val b = Input(UInt(1.W))
    val cin = Input(UInt(1.W))
    val s = Output(UInt(1.W))
    val cout = Output(UInt(1.W))
  })

  io.s := io.a ^ io.b ^ io.cin
  io.cout := (io.a & io.b) | ((io.a | io.b) & io.cin)
}

接着，读者需要在src/test/scala文件夹下编写对应的主函数文件，如下所示：

// fullAdderGen.scala
package test

object FullAdderGen extends App {
  chisel3.Driver.execute(args, () => new FullAdder)
}

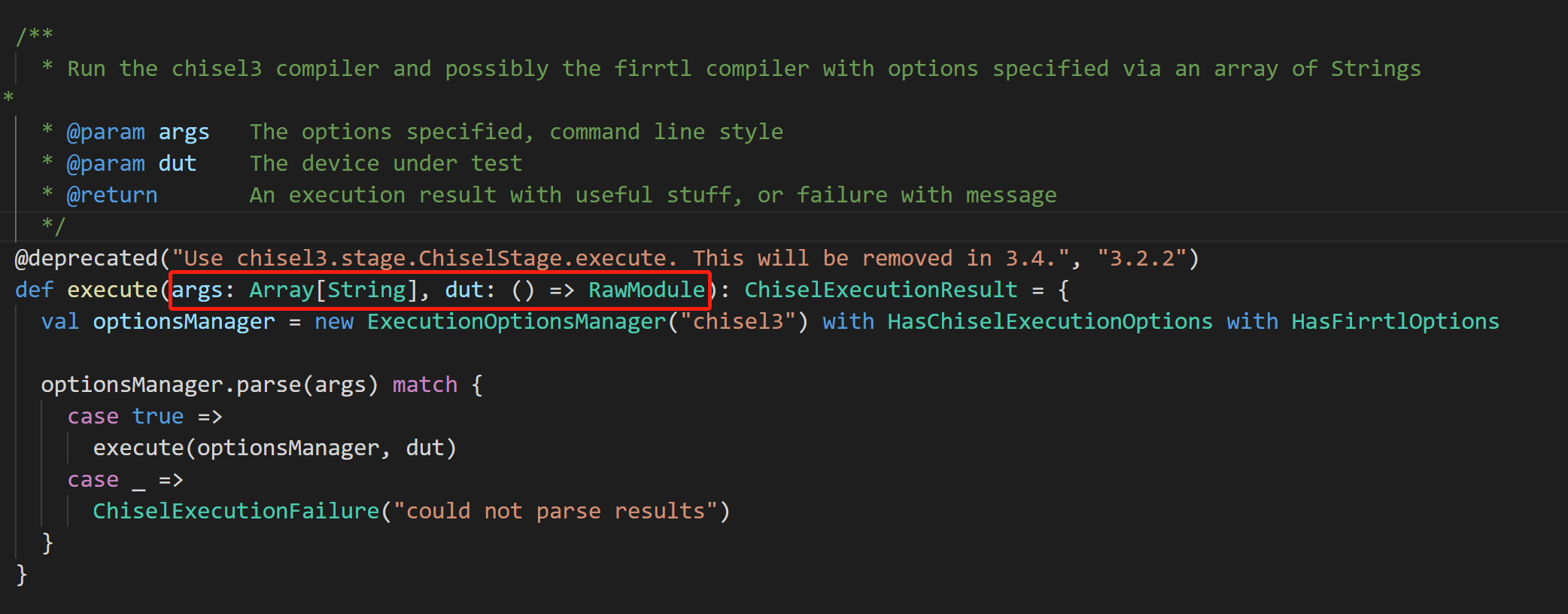

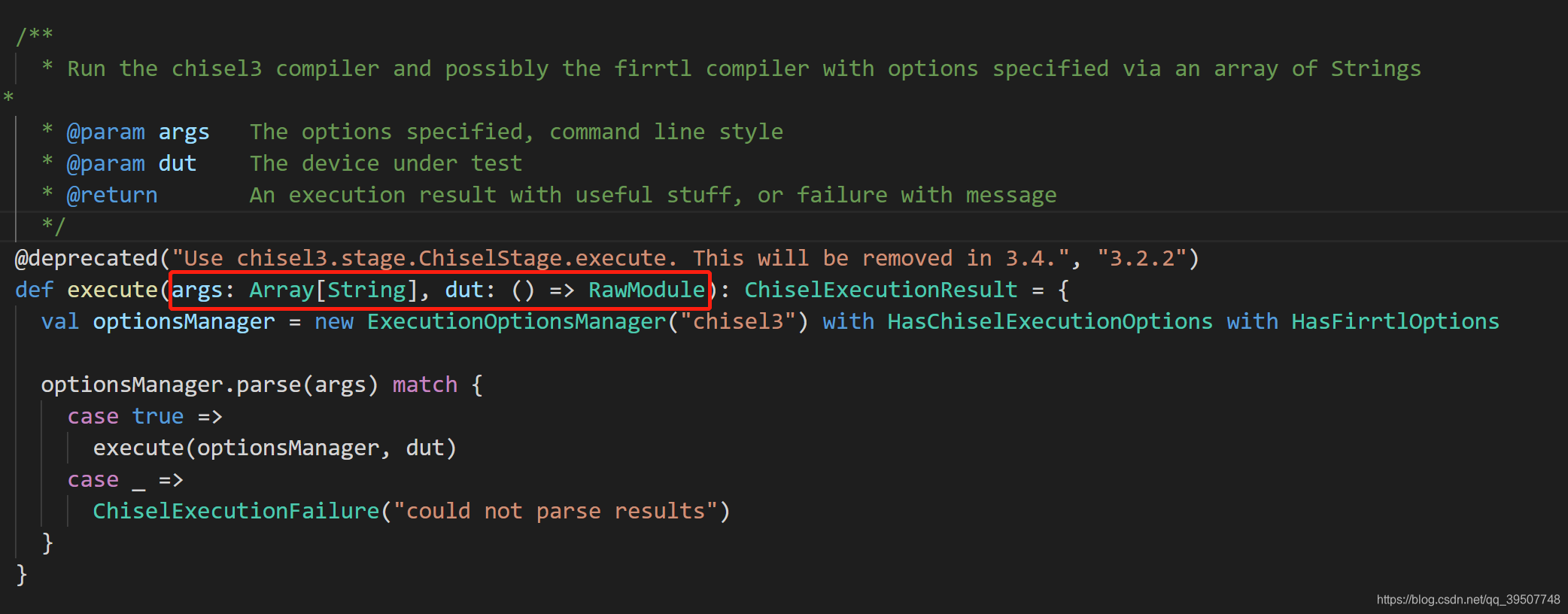

注1：chisel3.Driver.execute()函数的定义如下：

• 第一个参数是args，它是用来传参的，可以在命令行传，也可以直接提供一个数组，具体下面再说；
• 第二个参数dut用来传入一个用户编写的模块的，它是无参、返回类型是RawModule的函数字面量。因为Chisel的模块本质上还是Scala的class，所以只需用new构造一个对象作为返回结果即可。
• 主函数里可以包括多个execute函数，也可以包含其它代码。

注2：chisel3.stage.ChiselStage.execute()函数说明：

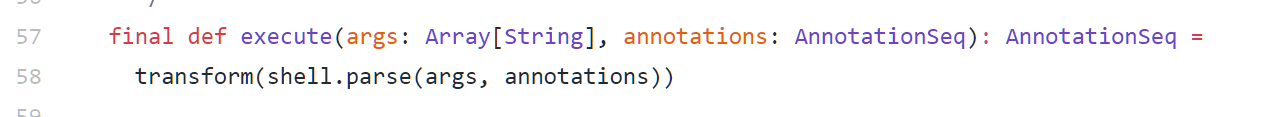

上述函数已经不推荐使用了，若是想使用execute函数，现在推荐使用chisel3.stage.ChiselStage的execute，其实你在class ChiselStage里面找不到该函数的定义，那是因为这个函数继承自firrtl.Stage，定义和使用方法如下：

import chisel3.stage.{ChiselStage, ChiselGeneratorAnnotation}

(new chisel3.stage.ChiselStage).execute(args, Seq(ChiselGeneratorAnnotation(() => new FullAdder)))

注3：chisel3.stage.ChiselStage.emitVerilog()函数说明：

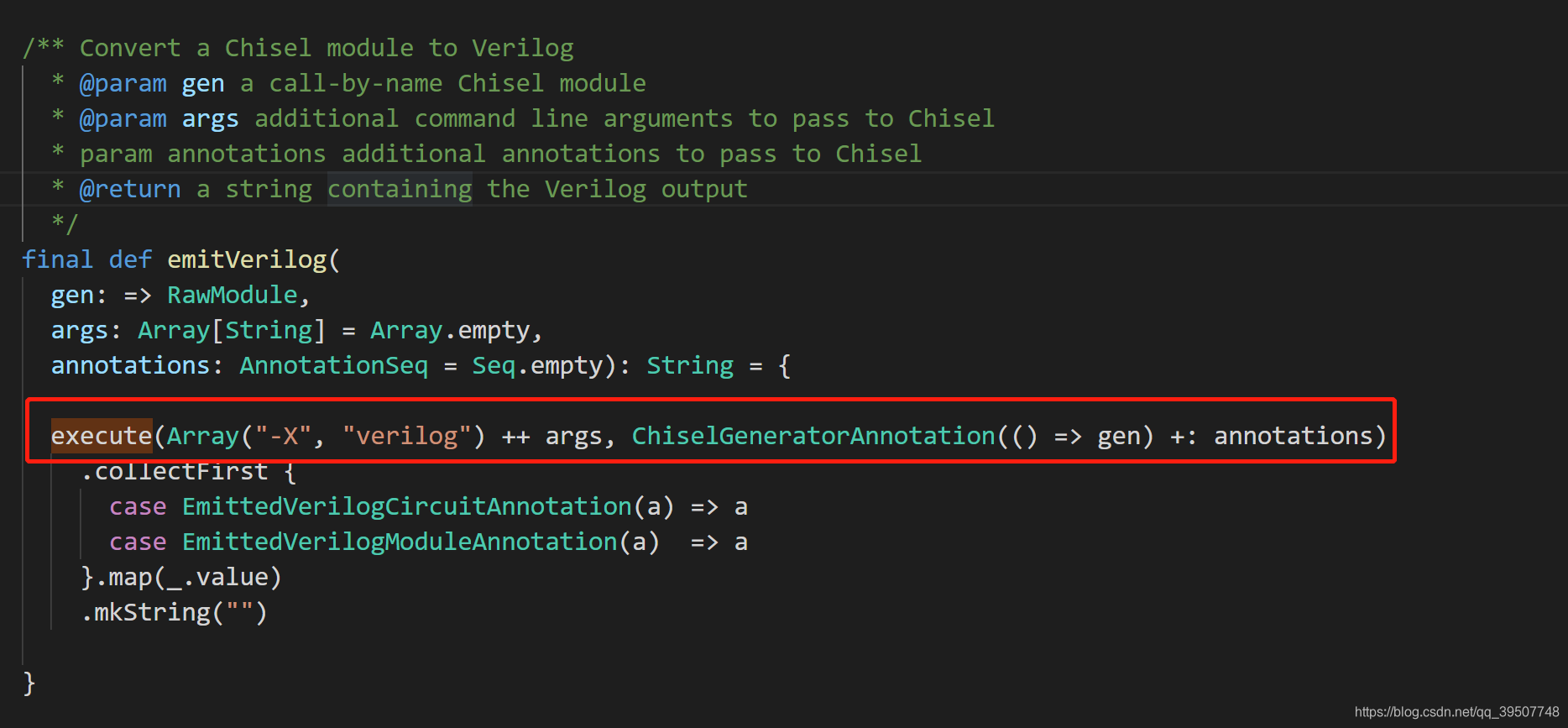

其实还有一个函数更被推荐使用，就是chisel3.stage.ChiselStage.emitVerilog()，该函数也可以用来生成verilog代码，定义如下，可以看出其实内部也是调用了chisel3.stage.ChiselStage.execute()这个函数，只不过所需传入的参数更加简单，第一参数不再需要传入一个返回RawModule的无参函数，而是直接将RawModule类型的对象传入即可，这用到了scala的传名参数的语法！！！

(new chisel3.stage.ChiselStage).emitVerilog(new FullAdder,args)

注4： 关于如何运行主函数的说明

建议把设计文件和主函数放在一个包里，比如这里的“package test”，这样省去了编写路径的麻烦。

这里需要注意的是，放在同一个包里并不是指的同一路径下，这和sbt的编译机制有关，为了简单起见，我们只需要按照sbt的要求存放文件即可，这样就可以省去编写路径的麻烦！！！

要运行这个主函数，需要在build.sbt文件所在的路径下打开终端，然后执行命令：

sbt 'test:runMain test.FullAdderGen'

注意，sbt后面有空格，再后面的内容都是被单引号对或双引号对包起来。其中，test:runMain是让sbt执行src/test/scala路径下的主函数的命令，而test.FullAdderGen就是要执行的那个主函数。其中test对应的就是package test，FullAdderGen就是单例对象的名字。

其实主函数也可以直接和设计代码写在一起，也即写在 fulladder.scala文件中,注意这个文件在src/main/scala路径下，此时如果要运行该主函数，命令需要稍作改变：sbt 'runMain test.FullAdderGen'。可以看到唯一的区别就是少了test：，此时的含义是去执行src/main/scala路径下的主函数。

如果设计文件没有错误，那么最后就会看到“[success] Total time: 6 s, completed Feb 22, 2019 4:45:31 PM”这样的信息。此时，终端的路径下就会生成三个文件：FullAdder.anno.json、FullAdder.fir和FullAdder.v。

第一个文件用于记录传递给Firrtl编译器的Scala注解，读者可以不用关心。第二个后缀为“.fir”的文件就是对应的Firrtl代码，第三个自然是对应的Verilog文件。

首先查看最关心的Verilog文件，内容如下：

// FullAdder.v
module FullAdder(
  input   clock,
  input   reset,
  input   io_a,
  input   io_b,
  input   io_cin,
  output  io_s,
  output  io_cout
);
  wire  _T; // @[fulladder.scala 14:16]
  wire  _T_2; // @[fulladder.scala 15:20]
  wire  _T_3; // @[fulladder.scala 15:37]
  wire  _T_4; // @[fulladder.scala 15:45]
  assign _T = io_a ^ io_b; // @[fulladder.scala 14:16]
  assign _T_2 = io_a & io_b; // @[fulladder.scala 15:20]
  assign _T_3 = io_a | io_b; // @[fulladder.scala 15:37]
  assign _T_4 = _T_3 & io_cin; // @[fulladder.scala 15:45]
  assign io_s = _T ^ io_cin; // @[fulladder.scala 14:8]
  assign io_cout = _T_2 | _T_4; // @[fulladder.scala 15:11]
endmodule

可以看到，代码逻辑与想要表达的意思完全一致，而且对应的代码都用注释标明了来自于Chisel源文件的哪里。但由于这是通过语法分析的脚本代码得到的，所以看上去显得很笨拙、僵硬，生成了大量无用的中间变量声明。对于下游的综合器而言是一个负担，可能会影响综合器的优化。而且在进行仿真时，要理解这些中间变量也很麻烦。对后端人员来说，这也是让人头疼的问题。

接着再看一看Firrtl代码，内容如下：

// FullAdder.fir
;buildInfoPackage: chisel3, version: 3.2-SNAPSHOT, scalaVersion: 2.12.6, sbtVersion: 1.1.1
circuit FullAdder :
  module FullAdder :
    input clock : Clock
    input reset : UInt
    output io : {flip a : UInt, flip b : UInt, flip cin : UInt, s : UInt, cout : UInt}

    node _T = xor(io.a, io.b) @[fulladder.scala 14:16]
    node _T_1 = xor(_T, io.cin) @[fulladder.scala 14:23]
    io.s
