chisel打印函数(printf/println)使用详解（更新）

主体内容摘自：https://blog.csdn.net/qq_34291505/article/details/87905379

一、chisel的printf 基本介绍

Chisel提供了一个“ printf ”函数来打印信息，用于电路调试。它有Scala和C两种风格。如果在when语句块里，只有条件成立时才运行。隐式的全局复位信号有效时也不会触发。

printf函数会转换成Verilog的系统函数“$fwrite”，包含在宏定义块“ ifndef SYNTHESIS...... endif ”里。通过Verilog的宏定义，可以取消这部分不可综合的代码。

Ⅰ、Scala风格

该风格类似于Scala的字符串插值器。Chisel自定义了一个p插值器，该插值器可以对字符串内的一些自定义表达式进行求值、Chiel类型转化成字符串类型等。

①简单格式，Binary、Decimal、Hexadecimal、Character可以将Bits类型的数据转换成想要的格式，这在调试时很有用。

val myUInt = 33.U
// 显示Chisel自定义的类型的数据
printf(p"myUInt = $myUInt") // myUInt = 33 默认是十进制
//printf(p"myUInt = ${Decimal(myUInt)}") // myUInt = 33
// 显示成十六进制
printf(p"myUInt = 0x${Hexadecimal(myUInt)}") // myUInt = 0x21
// 显示成二进制
printf(p"myUInt = ${Binary(myUInt)}") // myUInt = 100001
// 显示成字符(ASCⅡ码)
printf(p"myUInt = ${Character(myUInt)}") // myUInt = !

②聚合数据类型

val myVec = Vec(5.U, 10.U, 13.U)
printf(p"myVec = $myVec") // myVec = Vec(5, 10, 13)

val myBundle = Wire(new Bundle {
    val foo = UInt()
    val bar = UInt()
})
myBundle.foo := 3.U
myBundle.bar := 11.U
printf(p"myBundle = $myBundle") // myBundle = Bundle(a -> 3, b -> 11)

③自定义打印信息

对于自定义的Bundle类型，可以重写toPrintable方法来定制打印内容。当自定义的Bundle配合其他硬件类型例如Wire构成具体的硬件，并且被赋值后，可以用p插值器来求值该硬件，此时就会调用重写的toPrintable方法。例如：

class Message extends Bundle {
  val valid = Bool()
  val addr = UInt(32.W)
  val length = UInt(4.W)
  val data = UInt(64.W)
  override def toPrintable: Printable = {
      val char = Mux(valid, 'v'.U, '-'.U)
      p"Message:\n" +
      p"  valid  : ${Character(char)}\n" +
      p"  addr   : 0x${Hexadecimal(addr)}\n" +
      p"  length : $length\n" +
      p"  data   : 0x${Hexadecimal(data)}\n"
  }
}

val myMessage = Wire(new Message)
myMessage.valid := true.B
myMessage.addr := "h1234".U
myMessage.length := 10.U
myMessage.data := "hdeadbeef".U

printf(p"$myMessage")

注意，重写的toPrintable方法的返回类型固定是Printable，这是因为p插值器的返回类型就是Printable，并且Printable类里定义了一个方法“+”用于将多个字符串拼接起来。在最后一个语句里，p插值器会求值myMessage，这就会调用Message类的toPrintable方法。因此，最终的打印信息如下：

Message:
     valid  : v
     addr   : 0x00001234
     length : 10
     data   : 0x00000000deadbeef

Ⅱ、C风格

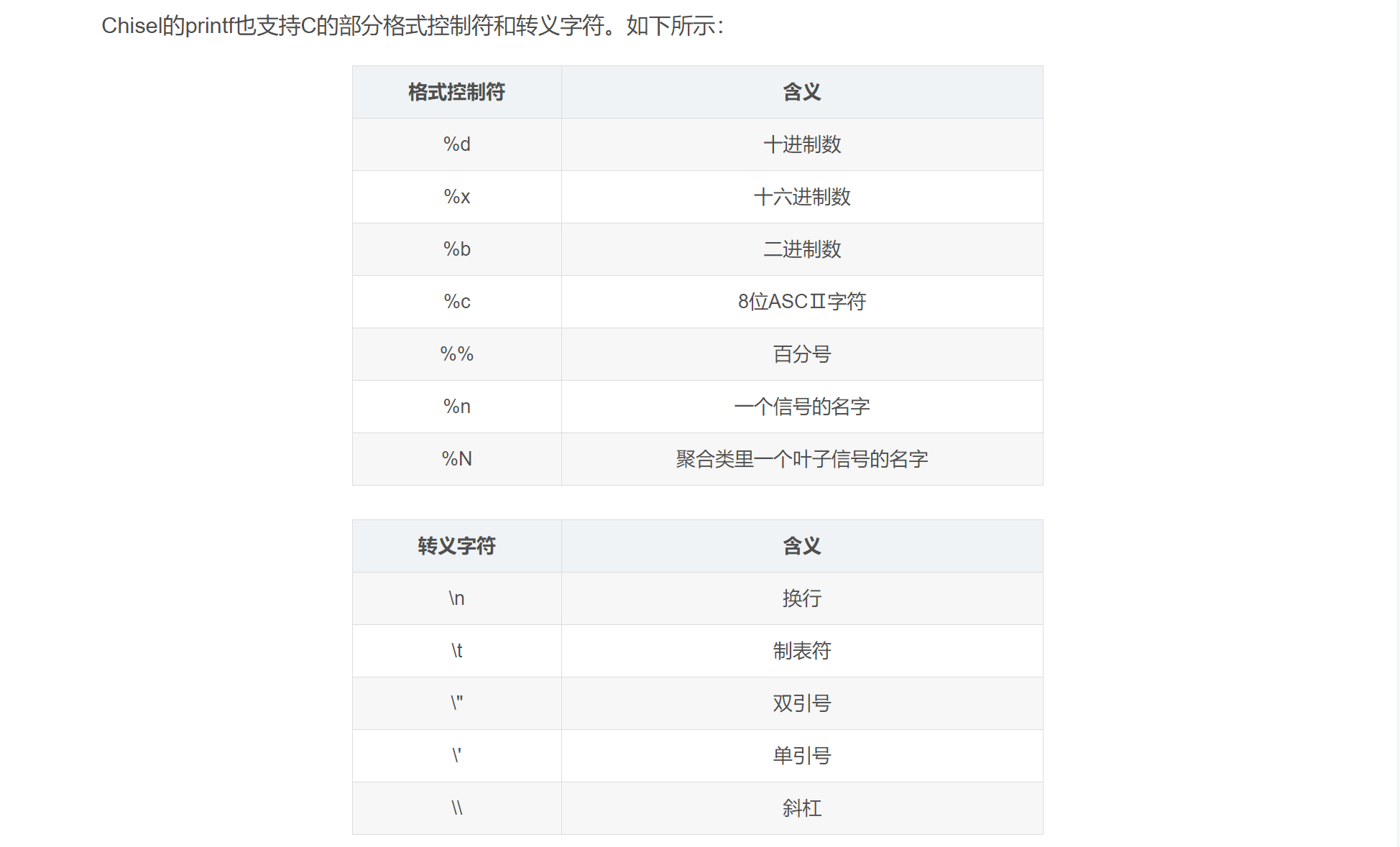

Chisel的printf也支持C的部分格式控制符和转义字符。如下所示：

val myUInt = 32.U
printf("myUInt = %d", myUInt) // myUInt = 32

注：

二、关于打印函数使用的一些细节 1、chisel的prinf、scala的printf和println都可以使用，但：

• chisel的printf只能写在用户定义的Module中；并且必须要有时钟和复位，否则生成verilog报错，因此如果使用了RawModule，那么需要自定义时钟和复位域；
• scala的printf和println既可以用在Module中，也可以用在主函数中，但是它们的运行时机不一样，下面会说；
• 因为后导入的chisel3包覆盖了Scala的标准包，所以Scala里的printf函数要写成“Predef.printf”的完整路径形式；

2、打印函数运行的时机

• chisel的printf写在Module中，只在运行测试的时候才有效，并且clk每走一次(也即step(1))，打印一次，必须要有step，否则printf不工作！！！因为从生成的verilog代码中就可以看出来，它是随clk和reset变化的。即使你其他的逻辑都是组合逻辑，生成的verilog代码中prinf对应的部分也是时序逻辑。如果只是运行的生成verilog的代码，它不会输出信息，最多只是会被转换成Verilog的系统函数“$fwrite”。
• 写在主函数中的打印函数，只要运行主函数，就会输出信息。
• scala的打印函数，如果写在Module里，那么只在Elaborating design阶段有效，并且无论是测试还是生成verilog时都可以，因为它们都有Elaborating design阶段。

3、举例说明

import chisel3._
import chisel3.util._
import chiseltest._
import chiseltest.RawTester.test

class PrintingModule extends Module {
    val io = IO(new Bundle {
        val in = Input(UInt(4.W))
        val out = Output(UInt(4.W))
    })
    io.out := io.in

    printf("Print during simulation: Input is %d\n", io.in)
    // chisel printf has its own string interpolator too
    printf(p"Print during simulation: IO is $io\n")

    println(s"Print during generation: Input is ${io.in}")
}


object PrintTester extends App {
    println("Start Testing")

    test(new PrintingModule ) { c =>
        c.io.in.poke(3.U)
        c.clock.step(5) // circuit will print

        println(s"Print during testing: Input is ${c.io.in.peek()}")
        }
}

wzx@No_3:/SSD/wzx/chisel-examples$ sbt “runMain simple.PrintTester” [info] welcome to sbt 1.4.7 (Ubuntu Java 11.0.11) [info] loading project definition from /SSD/wzx/chisel-examples/project [info] loading settings for project chisel-examples from build.sbt … [info] set current project to chisel-examples (in build file:/SSD/wzx/chisel-examples/) [info] compiling 1 Scala source to /SSD/wzx/chisel-examples/target/scala-2.12/classes … [warn] there were 6 feature warnings; re-run with -feature for details [warn] one warning found [info] running simple.PrintTester Start Testing Elaborating design… Print during generation: Input is UInt(IO in unelaborated PrintingModule) Done elaborating. Print during simulation: Input is 3 Print during simulation: IO is AnonymousBundle(in -> 3, out -> 3) Print during simulation: Input is 3 Print during simulation: IO is AnonymousBundle(in -> 3, out -> 3) Print during simulation: Input is 3 Print during simulation: IO is AnonymousBundle(in -> 3, out -> 3) Print during simulation: Input is 3 Print during simulation: IO is AnonymousBundle(in -> 3, out -> 3) Print during simulation: Input is 3 Print during simulation: IO is AnonymousBundle(in -> 3, out -> 3) Print during testing: Input is UInt(3) Print during simulation: Input is 0 Print during simulation: IO is AnonymousBundle(in -> 0, out -> 0) test PrintingModule Success: 0 tests passed in 7 cycles in 0.055612 seconds 125.87 Hz [success] Total time: 9 s, completed Jun 25, 2021, 2:31:23 PM

仔细分析打印结果，就可以发现实际的情况和上面的分析是一致的！！！
