VRRP虚拟冗余协议配置

wespten 发布时间:2022-07-20 09:29:13 ,浏览量:3

一、VRRP概述

VRPP(Virtual Router Redundancy Protocol)全称是虚拟路由器冗余协议,它是一种容错协议。该协议通过把几台路由设备联合组成一台虚拟的路由设备,该虚拟路由器在本地局域网拥有唯一的一个虚拟ID和虚拟IP地址。实际上,该虚拟路由器是由一个Master设备和若干Backup设备组成。正常情况下,业务全由Master承担,所有用户端仅需设置和若干虚拟IP为网关地址。当Master出现故障时,Backup接替工作,及时将业务切换到备份路由器,从而保持通信的连续性和可靠性。而用户端无需做任何配置更改,对故障无感知。

VRRP的Master选举基于优先级,优先级取值范围是0-255,默认情况下,配置优先级为100.在接口上可以通过配置优先级的大小来手工选择Master设备。

二、VRRP基础配置

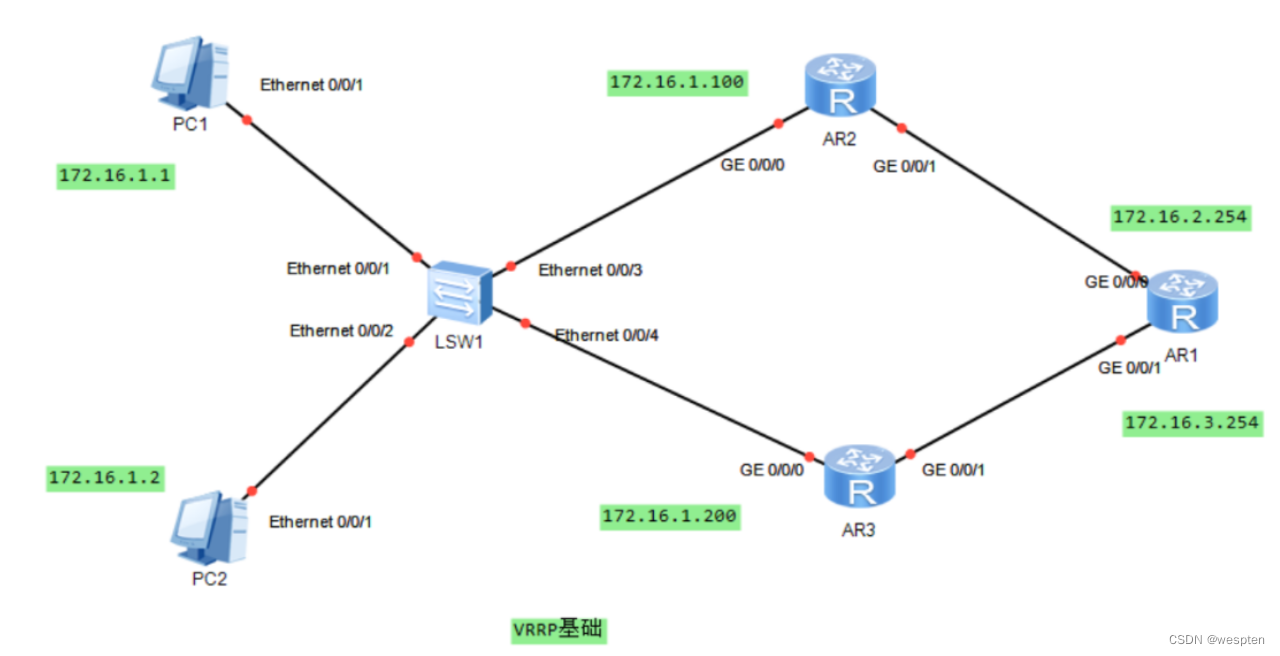

实验拓扑一:

配置OSPF

AR1:

#
interface GigabitEthernet0/0/0
 ip address 172.16.2.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 172.16.3.254 255.255.255.0
#
interface NULL0
#
ospf 1
 area 0.0.0.0
  network 172.16.2.0 0.0.0.255
  network 172.16.3.0 0.0.0.255

AR2:
