单应性原理被广泛应用于图像配准，全景拼接，机器人定位SLAM，AR增强现实等领域。这篇文章从基础图像坐标知识系为起点，讲解图像变换与坐标系的关系，介绍单应性矩阵计算方法，并分析深度学习在单应性方向的进展。

本文为入门级文章，希望能够帮助读者快速了解相关内容。

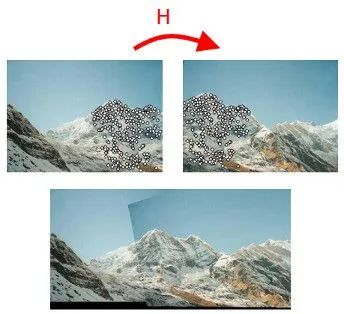

目录 一 图像变换与平面坐标系的关系 二 平面坐标系与齐次坐标系 三 单应性变换 四 深度学习在单应性方向的进展 单应性估计在图像拼接中的应用 一 图像变换与平面坐标系的关系

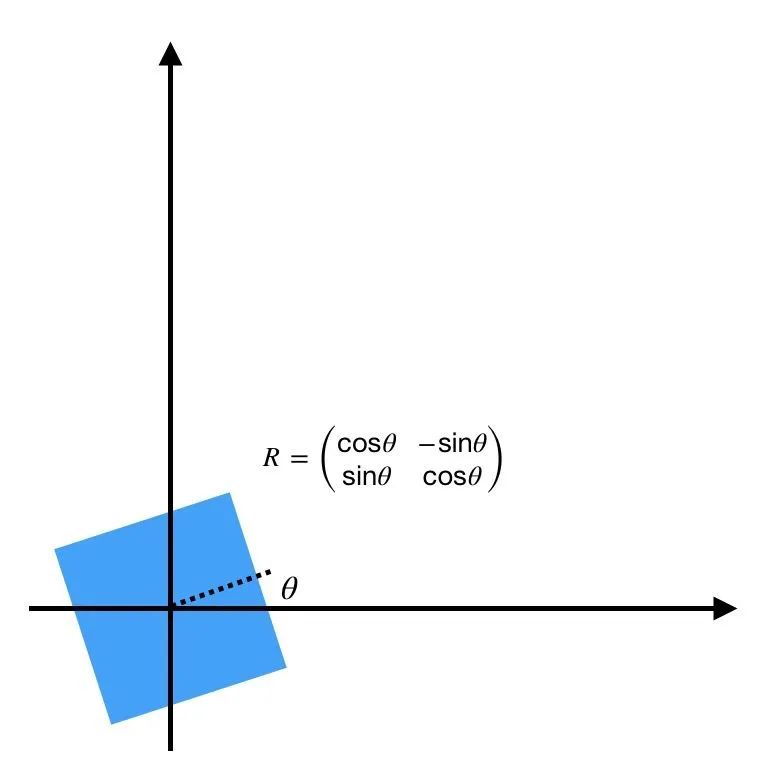

• 旋转：

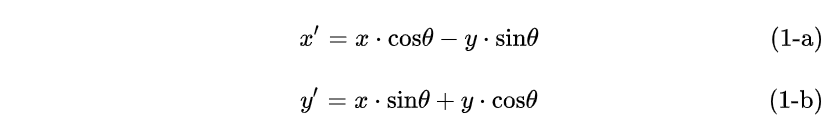

将图形围绕原点  逆时针方向旋转  角，用解析式表示为：

旋转

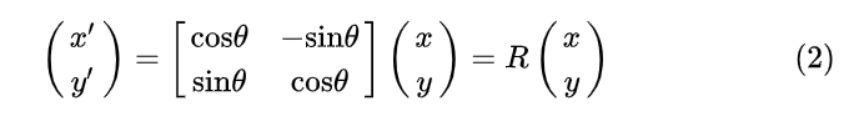

写成矩阵乘法形式：

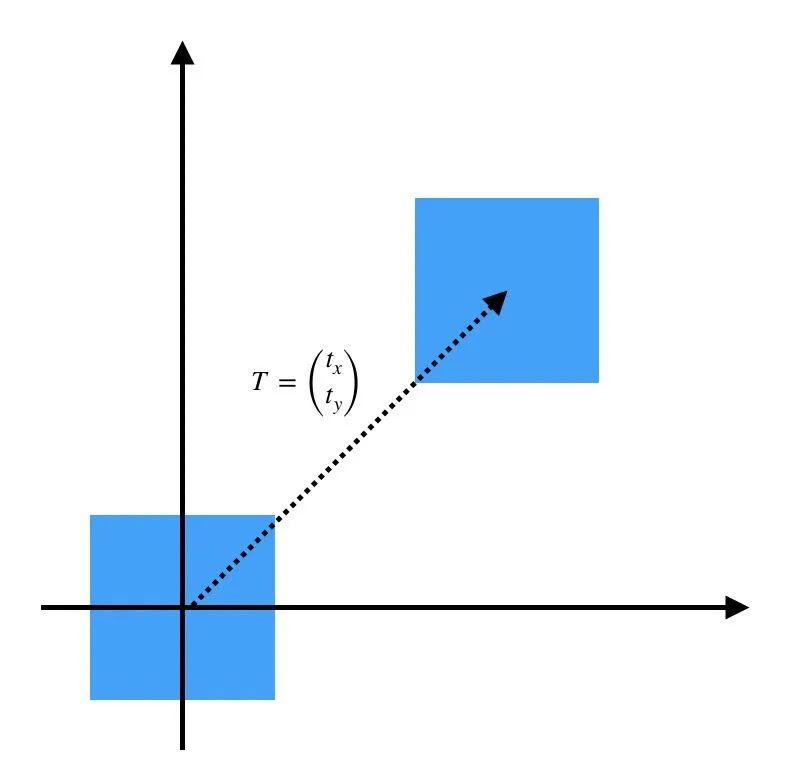

• 平移：

平移

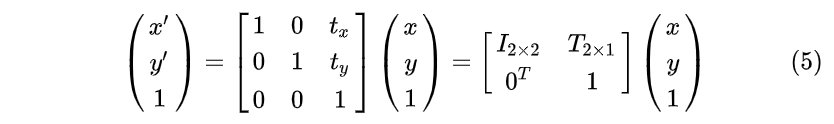

但是现在遇到困难了，平移无法写成和上面旋转一样的矩阵乘法形式。所以引入齐次坐标  ，再写成矩阵形式：

其中  表示单位矩阵，而  表示平移向量。

那么就可以把把旋转和平移统一写在一个矩阵乘法公式中，即刚体变换：

而旋转矩阵  是正交矩阵（  ）。

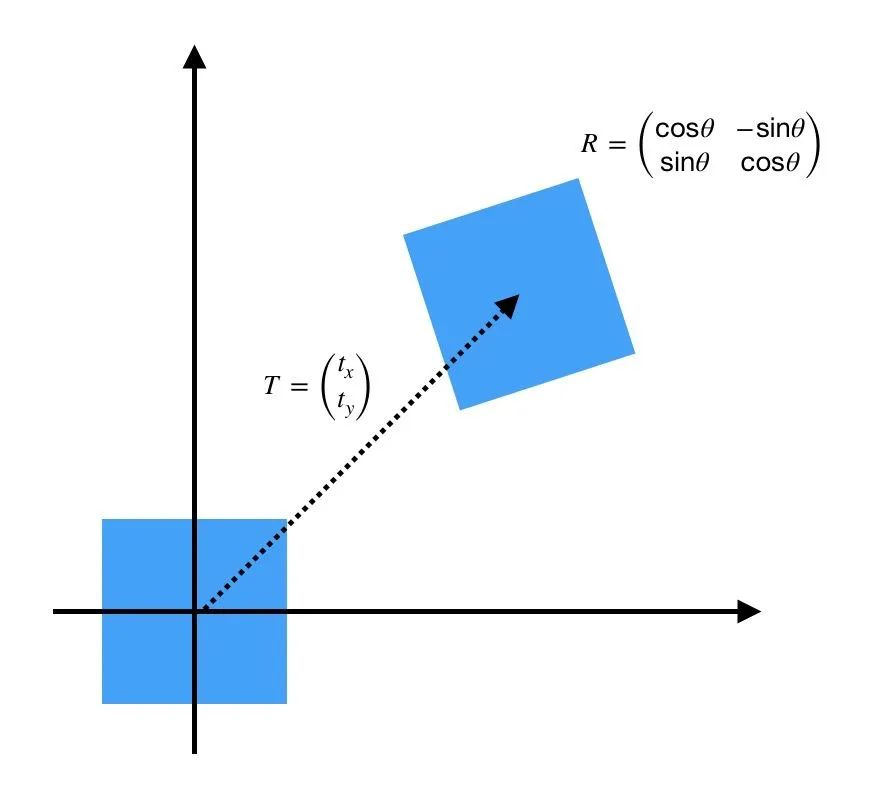

刚体变换：旋转+平移（正方形-正方形）

• 仿射变换

其中  可以是任意2x2矩阵（与  一定是正交矩阵不同）。

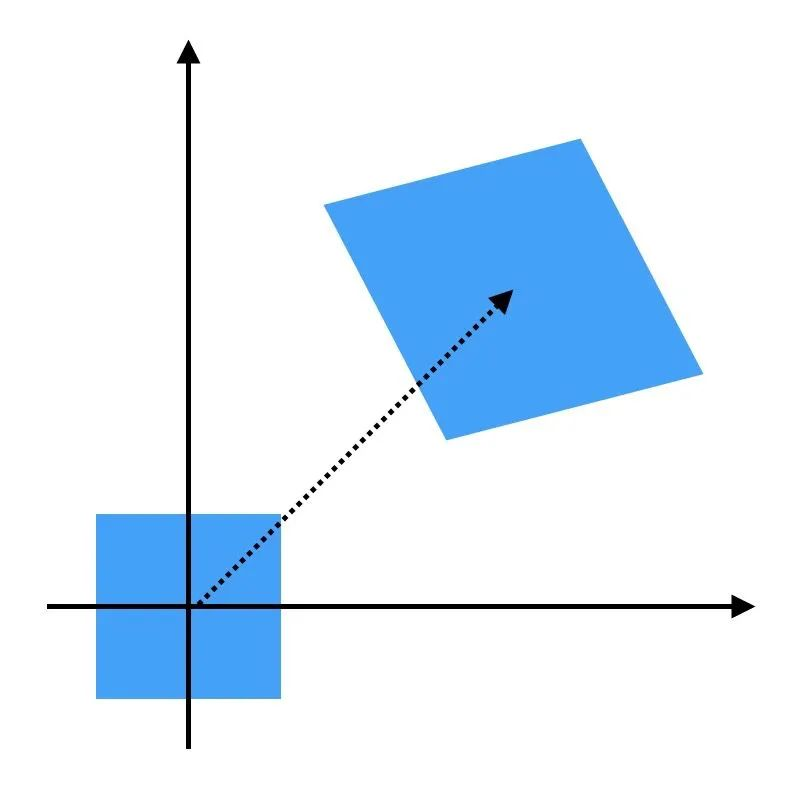

仿射变换（正方形-平行四边形）

可以看到，相比刚体变换（旋转和平移），仿射变换除了改变目标位置，还改变目标的形状，但是会保持物体的“平直性”。

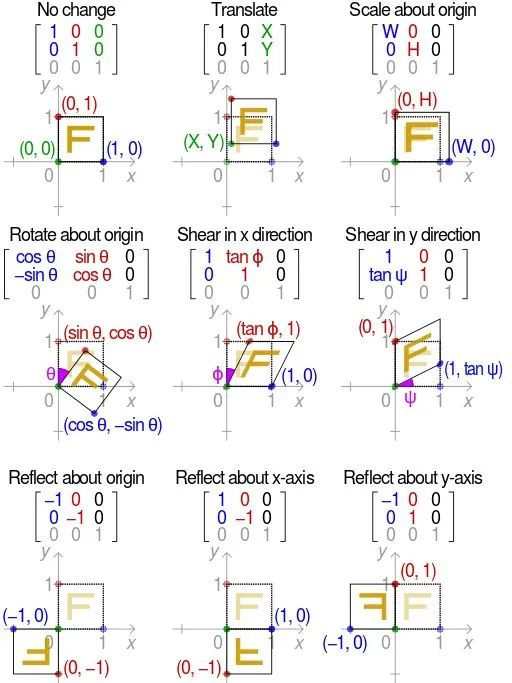

不同  和  矩阵对应的各种基本仿射变换：

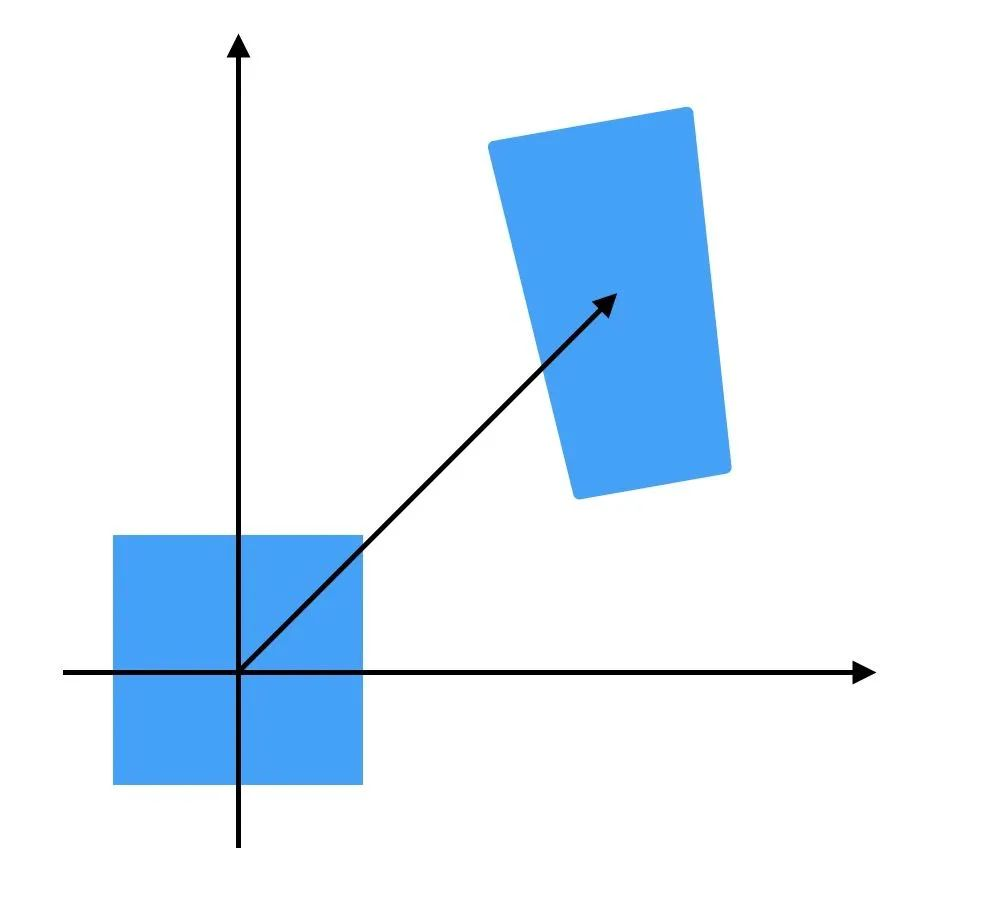

• 投影变换（单应性变换）

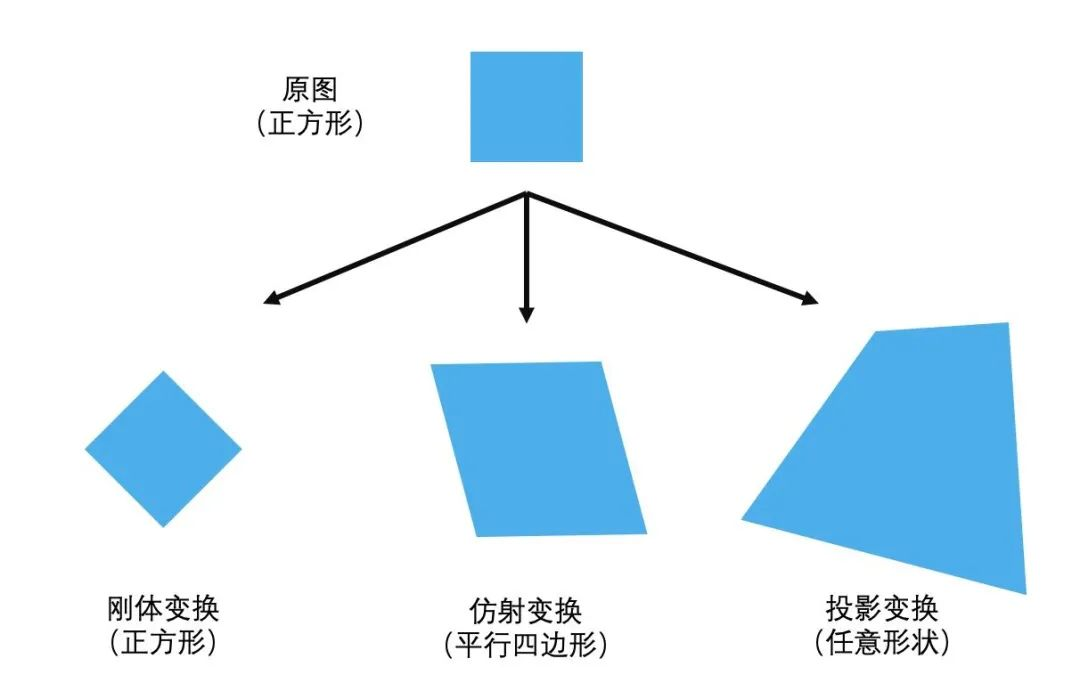

投影变换（正方形-任意四边形）

简单说，投影变换彻底改变目标的形状。

总结一下：

1. 刚体变换：平移+旋转，只改变物体位置，不改变物体形状

2. 仿射变换：改变物体位置和形状，但是保持“平直性”

3. 投影变换：彻底改变物体位置和形状

注：上图“投影变换”应该是“任意四边形”

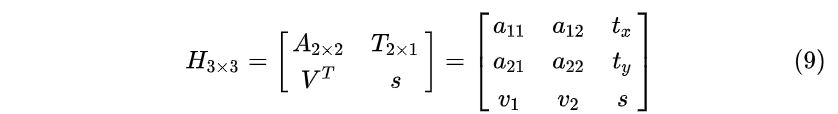

我们来看看完整投影变换矩阵各个参数的物理含义：

其中  代表仿射变换参数，  代表平移变换参数。

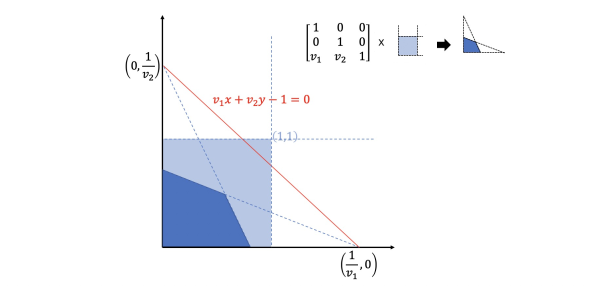

而  表示一种“变换后边缘交点“关系，如：

至于  则是一个与  相关的缩放因子。

一般情况下都会通过归一化使得  （原因见下文）。

二 平面坐标系与齐次坐标系

问题来了，齐次坐标到底是什么？

齐次坐标系  与常见的三维空间坐标系  不同，只有两个自由度：

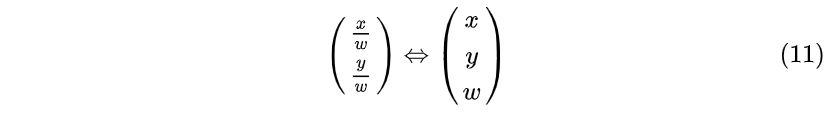

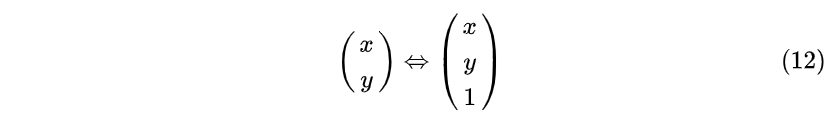

而  （其中  ）对应坐标  和  的缩放尺度。当  时：

特别的当  时，对应无穷远：

三 单应性变换

• 单应性是什么？

此处不经证明的给出：同一个 [无镜头畸变] 的相机从不同位置拍摄 [同一平面物体] 的图像之间存在单应性，可以用 [投影变换] 表示 。

注意：单应性成立是有条件的！

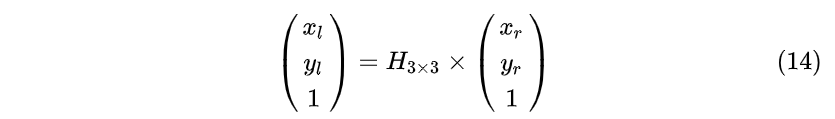

简单说就是：

其中  是Left view图片上的点，  是Right view图片上对应的点。

• 那么这个  单应性矩阵如何求解呢？

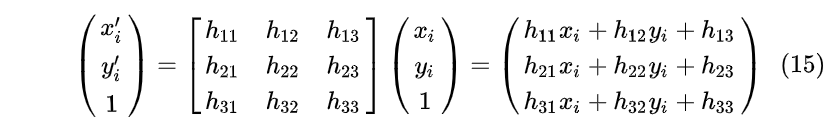

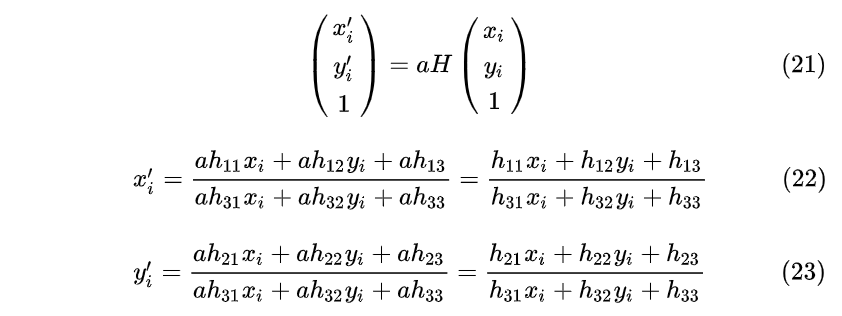

更一般的，每一组匹配点  有

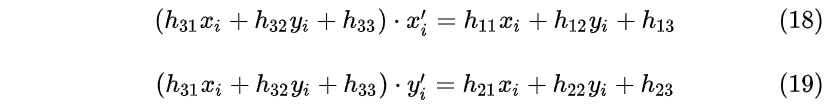

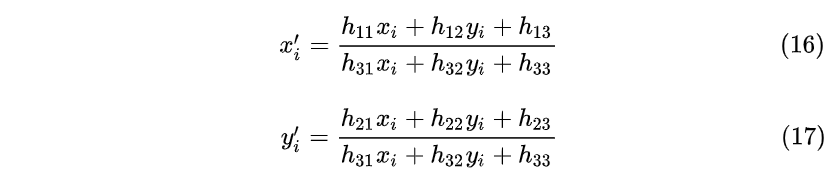

由平面坐标与齐次坐标对应关系  ，上式可以表示为：

进一步变换为：

写成矩阵  形式：

也就是说一组匹配点  可以获得2组方程。

• 单应性矩阵8自由度

注意观察：单应性矩阵  与  其实完全一样（其中 ），例如：

即点  无论经过  还是  映射，变化后都是  。

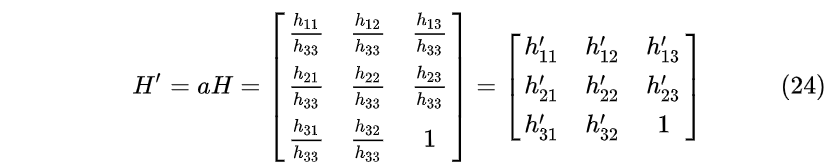

如果使  ，那么有:

所以单应性矩阵  虽然有9个未知数，但只有8个自由度。

在求  时一般添加约束  （也有用  约束），所以还有  共8个未知数。由于一组匹配点  对应2组方程，那么只需要  组不共线的匹配点即可求解  的唯一解。

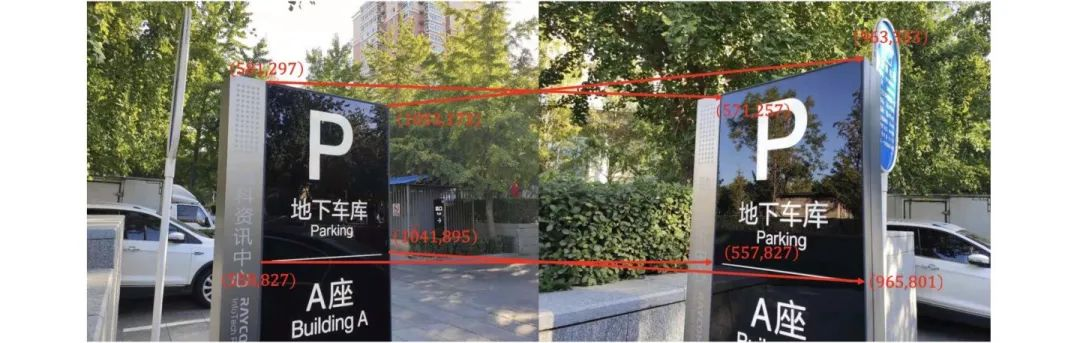

XIAOMI9拍摄，有镜头畸变

OpenCV已经提供了相关API，代码和变换结果如下。

import cv2
import numpy as np

im1 = cv2.imread('left.jpg')
im2 = cv2.imread('right.jpg')

src_points = np.array([[581, 297], [1053, 173], [1041, 895], [558, 827]])
dst_points = np.array([[571, 257], [963, 333], [965, 801], [557, 827]])

H, _ = cv2.findHomography(src_points, dst_points)

h, w = im2.shape[:2]

im2_warp = cv2.warpPerspective(im2, H, (w, h))

可以看到：

1. 红框所在平面上内容基本对齐，但受到镜头畸变影响无法完全对齐；

2. 平面外背景物体不符合单应性原理，偏离很大，完全无法对齐。

• 传统方法估计单应性矩阵

一般传统方法估计单应性变换矩阵，需要经过以下4个步骤：

1. 提取每张图SIFT/SURF/FAST/ORB等特征点

2. 提取每个特征点对应的描述子

3. 通过匹配特征点描述子，找到两张图中匹配的特征点对（这里可能存在错误匹配）

4. 使用RANSAC算法剔除错误匹配

5. 求解方程组，计算Homograph单应性变换矩阵

示例代码如下：

#coding:utf-8

# This code only tested in OpenCV 3.4.2!
import cv2
import numpy as np

# 读取图片
im1 = cv2.imread('left.jpg')
im2 = cv2.imread('right.jpg')

# 计算SURF特征点和对应的描述子，kp存储特征点坐标，des存储对应描述子
surf = cv2.xfeatures2d.SURF_create()
kp1, des1 = surf.detectAndCompute(im1, None)
kp2, des2 = surf.detectAndCompute(im2, None)

# 匹配特征点描述子
bf = cv2.BFMatcher()
matches = bf.knnMatch(des1, des2, k=2)

# 提取匹配较好的特征点
good = []
for m,n in matches:
    if m.distance < 0.7*n.distance:
        good.append(m)

# 通过特征点坐标计算单应性矩阵H
# （findHomography中使用了RANSAC算法剔初错误匹配）
src_pts = np.float32([kp1[m.queryIdx].pt for m in good]).reshape(-1,1,2)
dst_pts = np.float32([kp2[m.trainIdx].pt for m in good]).reshape(-1,1,2)
H, mask = cv2.findHomography(src_pts, dst_pts, cv2.RANSAC, 5.0)
matchesMask = mask.ravel().tolist()

# 使用单应性矩阵计算变换结果并绘图
h, w, d = im1.shape
pts = np.float32([[0,0], [0,h-1], [w-1,h-1], [w-1,0]]).reshape(-1,1,2)
dst = cv2.perspectiveTransform(pts, H)
img2 = cv2.polylines(im2, [np.int32(dst)], True, 255, 3, cv2.LINE_AA)

draw_params = dict(matchColor = (0,255,0), # draw matches in green color
                   singlePointColor = None,
                   matchesMask = matchesMask, # draw only inliers
                   flags = 2)

im3 = cv2.drawMatches(im1, kp1, im2, kp2, good, None, **draw_params)

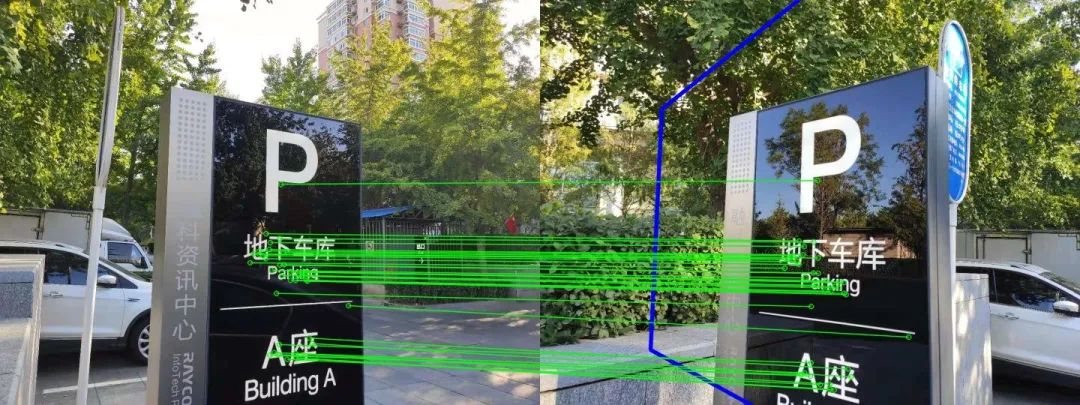

相关内容网上资料较多，这里不再重复造轮子。需要说明，一般情况计算出的匹配的特征点对  数量都有  ，此时需要解超定方程组（类似于求解线性回归）。

四 深度学习在单应性方向的进展

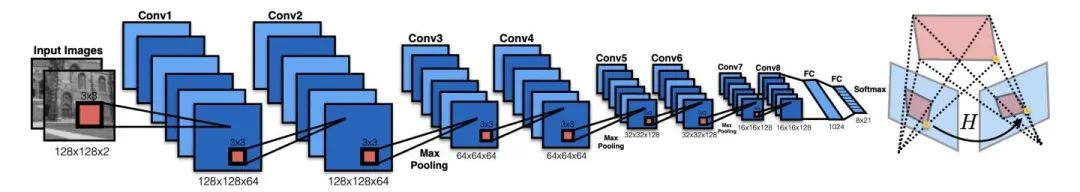

• HomographyNet（深度学习end2end估计单应性变换矩阵）

HomographyNet是发表在CVPR 2016的一种用深度学习计算单应性变换的网络，即输入两张图，直接输出单应性矩阵  。

在之前的分析中提到，只要有4组  匹配点即可计算  的唯一解。

相似的，只要有4组  也可以计算出  的唯一解：

其中  且  。

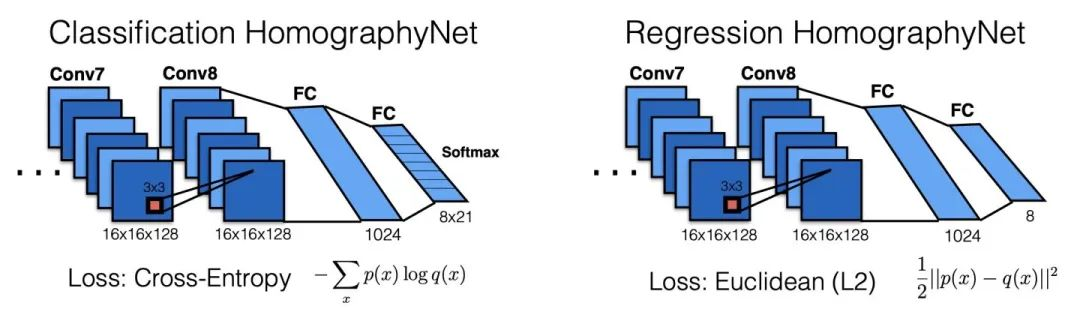

分析到这里，如果要计算  ，网络输出可以有以下2种情况：

1. Regression：网络直接输出  共8个数值

这样设置网络非常直观，使用L2损失训练，测试时直接输出8个float values，但是没有置信度confidence。即在使用网络时，无法知道当前输出单应性可靠程度。

2. Classification：网络输出  共8个值的量化值+confidence

这时将网络输出每个  和  量化成21个区间，用分类的方法判断落在哪一个区间。训练时使用Softmax损失。相比回归直接输出数值，量化必然会产生误差，但是能够输出分类置信度评判当前效果好坏，更便于实际应用。

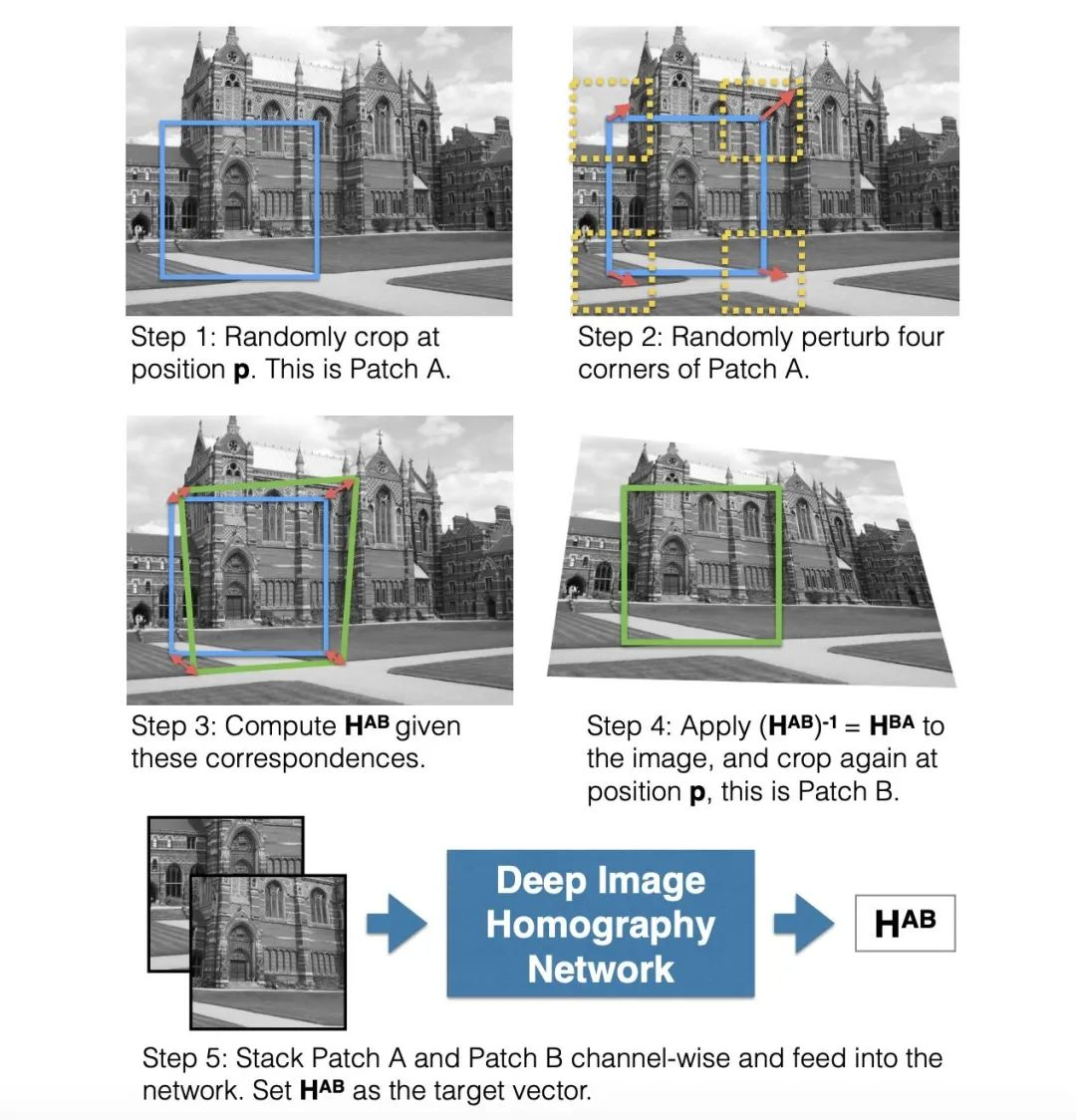

另外HomographyNet训练时数据生成方式也非常有特色。

1. 首先在随机  位置获取正方形图像块Patch A

2. 然后对正方形4个点进行随机扰动，同时获得4组

3. 再通过4组  计算

4. 最后将图像通过  变换，在变换后图像  位置获取正方形图像块Patch B

那么图像块A和图像块B作为输入，4组  作为监督Label，进行训练

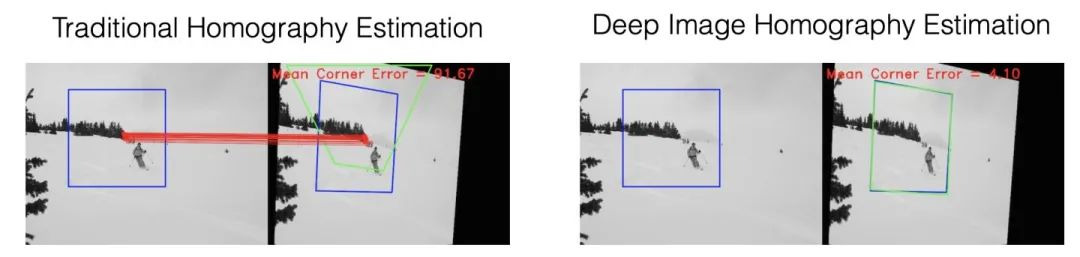

可以看到，在无法提取足够特征点的弱纹理区域，HomographyNet相比传统方法确实有一定的优势：

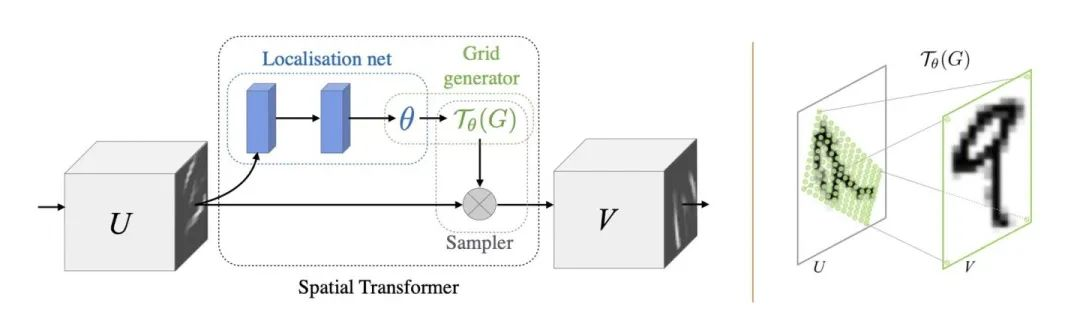

• Spatial Transformer Networks（直接对CNN中的卷积特征进行变换）

其实早在2015年，就已经有对CNN中的特征进行变换的STN结构。

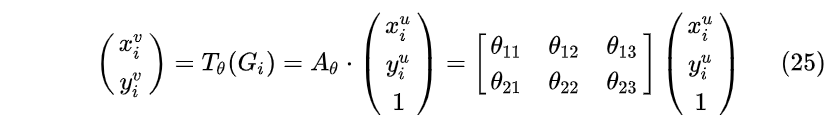

假设有特征层  ，经过卷积变为  ，可以在他们之间插入STN结构。这样就可以直接学习到从特征  上的点  映射到特征  对应点  的仿射变换。

其中  对应STN中的仿射变换参数。STN直接在特征维度进行变换，且可以插入轻松任意两层卷积中。

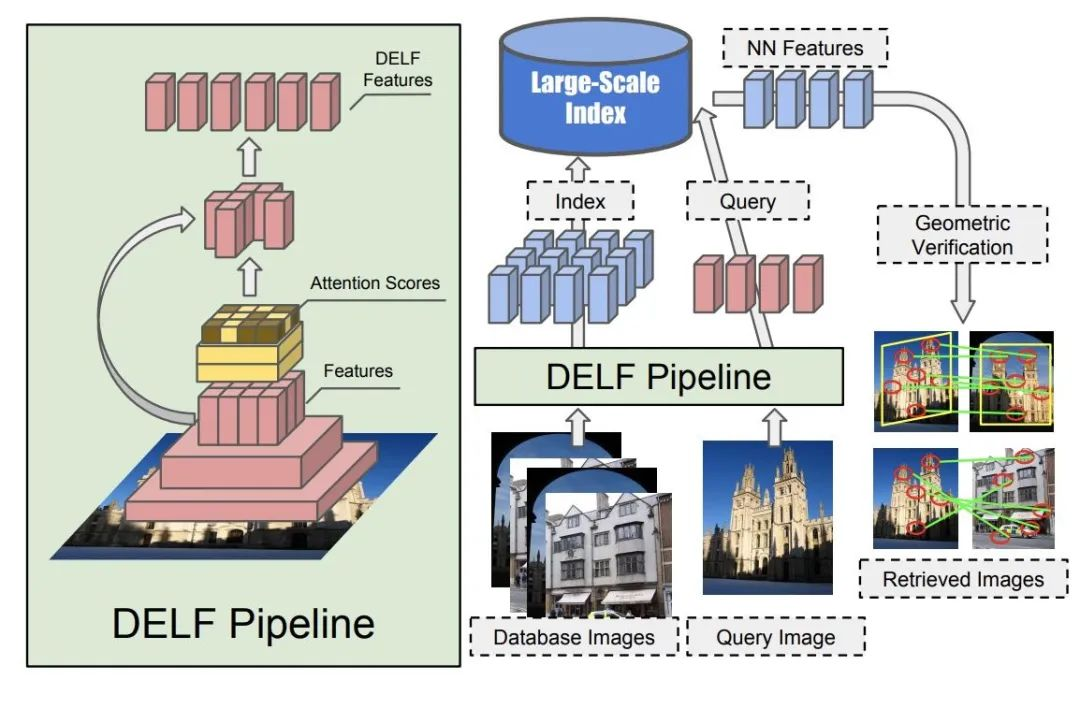

• DELF: DEep Local Features（深度学习提取特征点与描述子）

之前提到传统方法使用SIFT和Surf等特征点估计单应性。显然单应性最终估计准确度严重依赖于特征点和描述子性能。Google在ICCV 2017提出使用使用深度学习提取特征点。

tensorflow/models/delfgithub.com

考虑到篇幅，这里不再展开DELF，请有兴趣的读者自行了解相关内容。
