【python】解决maplotlib边缘留白太多

问题描述

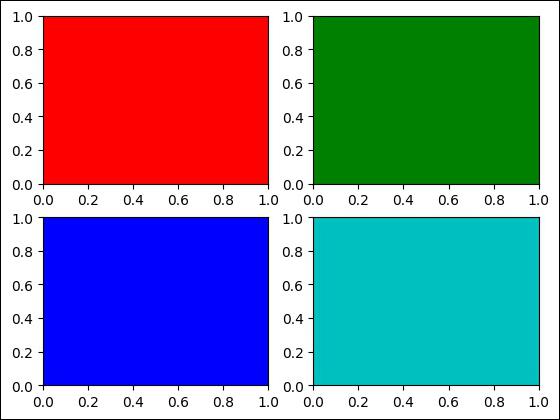

maplotlib绘图边缘留白太多：

import matplotlib.pyplot as plt
plt.subplot(221, fc='r')
plt.subplot(222, fc='g')
plt.subplot(223, fc='b')
plt.subplot(224, fc='c')
plt.savefig('test.jpg')
plt.show()

解决方案

使用plt.savefig方法保存图片时，设置bbox_inches参数为tight（紧凑型）：

import matplotlib.pyplot as plt
plt.subplot(221, fc='r')
plt.subplot(222, fc='g')
plt.subplot(223, fc='b')
plt.subplot(224, fc='c')
plt.savefig('test.jpg', bbox_inches='tight')
plt.show()

拓展阅读

查阅官方文档可知，当设置bbox_inches参数为tight时，边缘留白也就是边框的宽度你可以通过设置pad_inches的值来自定义，默认是0.1（单位：英寸）

import matplotlib.pyplot as plt
plt.subplot(221, fc='r')
plt.subplot(222, fc='g')
plt.subplot(223, fc='b')
plt.subplot(224, fc='c')
plt.savefig('test.jpg', bbox_inches='tight', pad_inches=1)
plt.show()

注意事项

bbox_inches='tight'的缺点是会导致对输出图片的大小设置失效。

以上图为例，设置画布大小为10英寸 x 10英寸，保存dpi设置为100像素/英寸，那么保存的图片大小就是1000像素 x 1000像素。

import matplotlib.pyplot as plt
plt.figure(figsize=(10, 10))
plt.subplot(221, fc='r')
plt.subplot(222, fc='g')
plt.subplot(223, fc='b')
plt.subplot(224, fc='c')
plt.savefig('test.jpg', dpi=100)
plt.show()

但是引入bbox_inches='tight'后，我们发现对输出图片大小的设置已经失效了，实际输出图片大小为837像素 x 819像素。

import matplotlib.pyplot as plt
plt.figure(figsize=(10, 10))
plt.subplot(221, fc='r')
plt.subplot(222, fc='g')
plt.subplot(223, fc='b')
plt.subplot(224, fc='c')
plt.savefig('test.jpg', bbox_inches='tight', dpi=100)
plt.show()

温馨提示

如果完全不想留白，并且想保留对输出图片大小的设置，那么可以添加plt.subplots_adjust(top=1, bottom=0, right=1, left=0, hspace=0, wspace=0)和plt.margins(0, 0)。

import matplotlib.pyplot as plt
plt.figure(figsize=(10, 10))
plt.subplot(221, fc='r')
plt.subplot(222, fc='g')
plt.subplot(223, fc='b')
plt.subplot(224, fc='c')
plt.subplots_adjust(top=1, bottom=0, right=1, left=0, hspace=0, wspace=0)
plt.margins(0, 0)
plt.savefig('test.jpg', dpi=100)
plt.show()

引用参考

https://matplotlib.org/api/_as_gen/matplotlib.pyplot.savefig.html https://matplotlib.org/stable/api/_as_gen/matplotlib.pyplot.margins.html https://matplotlib.org/stable/api/_as_gen/matplotlib.pyplot.subplots_adjust.html
