OpenCV源码解析：目标检测trainCascade算法剖析之LBP基础

本文重点讲解LBP特征及OpenCV中LBP特征的基本处理。

目标检测，也叫目标提取，是一种基于目标几何和统计特征的图像分割。用级联分类器实现目标检测在AI人工智能识别中应用十分广泛。

正样本的选取原则

正样本的尺寸不是必须一致的，从源码可以看到，这个是可以在输入图片文件的尺寸时设置大小从而实现在CreateSamples中进行裁剪的（参考cvCreateTrainingSamplesFromInfo中resize调整图片大小）。不过我建议你最好事先把尺寸统一处理好，除非你真的知道从图片的那个像素点开始裁剪。

数据来源尽可能做到多样化，比如样本为车，车的姿态场景应稍丰富些。同一正样本目标的图像太多会使局部特征过于明显，造成这个目标的训练过拟合，影响检测精度，不利于训练器泛化使用。

这里的输入文件名叫car.info，共计550行，可从这里下载的https://github.com/TutorProgramacion/opencv-traincascade/tree/master/image_dataset这里也行，里面已经生成possample.vec文件：汽车正负样本下载：　https://download.csdn.net/download/tanmx219/10747369 检测样本下载：　https://download.csdn.net/download/tanmx219/10623808

内容是这样的，其中0,0,100,40表示从(0,0)这个像素点开始裁剪，宽为100，高为40个像素， pos/pos-532.pgm 1 0 0 100 40 pos/pos-166.pgm 1 0 0 100 40 pos/pos-76.pgm 1 0 0 100 40 pos/pos-193.pgm 1 0 0 100 40 pos/pos-0.pgm 1 0 0 100 40



关于负样本的准备

原则上负样本图片中不能包含正样本目标；每个负样本之间应尽量保证各不相同，即确保负样本的多样性； 负样本的尺寸不是必须相同的，但负样本的尺寸不能小于正样本矢量集图像的宽和高； 整体上来说，负样本的准备是很简单的。 这里的负样本文件名称为neg.info。

使用openCV_createSamples

选择好样本之后，就要生成OpenCV生vec向量文件，然后再进行训练以得到级联模型（xml），最后进行目标识别。 这里我们先讲OpenCV生vec向量文件的过程，理一下源码。 先说一下最后生成的那个vec文件，其文件结构是这样的

图片个数（4字节） 图片尺寸（4字节,灰度图的字节数size=宽x高） 0（4字节）0（1个字节的图片分隔符）Data(共计size个字节)0（1个字节的图片分隔符）Data(共计size个字节)0（1个字节的图片分隔符）Data(共计size个字节) …

可见，vec是一个十分简单的文件，生成过程同样很简单，如果自己编译，可以看到在OpenCV的工程目标下，有一个opencv_createSampels的项目，编译后可以得到opencv_createsamples.exe这个文件，我的目录结构是这样的

运行 opencv_createSamples -info ../dataCascade/cars.info -vec ../dataCascade/possamples.vec -num 550 -w 100 -h 40 pause 程序main里实质调用的函数是cvCreateTrainingSamplesFromInfo 其中 icvWriteVecHeader负责写入文件头, icvWriteVecSample负责写入文件分隔符

参考：https://docs.opencv.org/3.3.0/dc/d88/tutorial_traincascade.html

积分图

也叫区域求和表，定义

在点 (x, y)处的面积和是该点左边和上边全部像素的和（包括该点本身在内）；即，每个像素点对应的积分值，是该点左上角所有像素值的和。 有了积分表之后，就可以快速地求得任意面积的大小，如图，

假设ABCD为4个点对应的积分，那么ABCD这个区域内的像素值的和就是 Sum = D – B – C + A

在OpenCV3.4.1的源码中，有一个宏定义,

#define CALC_SUM_OFS_(p0, p1, p2, p3, ptr) \ ((ptr)[p0] - (ptr)[p1] - (ptr)[p2] + (ptr)[p3])

该宏完成一个简单的积分块计算，也就是I(p0) + I(p3) – I(p1) – I(p2), 其中I(p0)表示取p0这个点的积分值，你可以对照上面的图，把p0,p1,p2,p3分别等价于A、Ｂ、Ｃ、Ｄ这4个点。

什么时LBP?

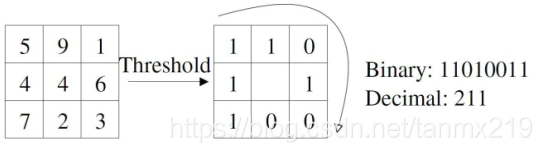

LBP有很多种形式，最常用的如下面所示的九宫格，示意图中计算的，是最中间那个４所在的位置的LBP值，其规则是，当一个值比中间这个４大时，该位高为１，否则为０。

５比中间的４大，所以该位为１ ９比中间的４大，所以该位为１ １比中间的４小，所以该位为0 ４比中间的４　，也为１ ６比中间的４大，所以该位为１ ７比中间的４大，所以该位为１ ２比中间的４小，所以该位为0 ３比中间的４小，所以该位为0

这样，所有周边８个数比较过后，根据箭头的方向走一圈，得到这样一个８位的值11010011。这个值，就是中间４那个位置对应的LBP值。

计算LBP特征的函数CvLBPEvaluator::Feature::calc

作用：计算LBP码表， 该函数的功能和cascadeDetect.hpp中的LBPEvaluator::OptFeature::calc函数完全一致。 功能： 计算积分图的LBP特征（最简单的方块特征，8位，最大值255） 源码请和下面的示意图对照看，如前所述，注意LBP的方向。

inline int LBPEvaluator::OptFeature::calc( const int* p ) const
{
    int cval = CALC_SUM_OFS_( ofs[5], ofs[6], ofs[9], ofs[10], p );  // center block character value

    return (CALC_SUM_OFS_( ofs[0], ofs[1], ofs[4], ofs[5], p ) >= cval ? 128 : 0) |   // block b0
           (CALC_SUM_OFS_( ofs[1], ofs[2], ofs[5], ofs[6], p ) >= cval ? 64 : 0) |    // block b1
           (CALC_SUM_OFS_( ofs[2], ofs[3], ofs[6], ofs[7], p ) >= cval ? 32 : 0) |    // block b2
           (CALC_SUM_OFS_( ofs[6], ofs[7], ofs[10], ofs[11], p ) >= cval ? 16 : 0) |  // block b5
           (CALC_SUM_OFS_( ofs[10], ofs[11], ofs[14], ofs[15], p ) >= cval ? 8 : 0)|  // block b8
           (CALC_SUM_OFS_( ofs[9], ofs[10], ofs[13], ofs[14], p ) >= cval ? 4 : 0)|   // block b7
           (CALC_SUM_OFS_( ofs[8], ofs[9], ofs[12], ofs[13], p ) >= cval ? 2 : 0)|    // block b6
           (CALC_SUM_OFS_( ofs[4], ofs[5], ofs[8], ofs[9], p ) >= cval ? 1 : 0);      // block b3
}

如上面的示意图，４表示最中间那个块，b0,b1,b2,b3 (|) b5, b6,b7,b8是其周围的８个块, 如果b0的积分值比4大，就置第8位bit为1， 否则为0 如果b1的积分值比4大，就置第7位bit为1， 否则为0 如果b2的积分值比4大，就置第6位bit为1， 否则为0 如果b5的积分值比4大，就置第5位bit为1， 否则为0 如果b8的积分值比4大，就置第4位bit为1， 否则为0 如果b7的积分值比4大，就置第3位bit为1， 否则为0 如果b6的积分值比4大，就置第2位bit为1， 否则为0 如果b3的积分值比4大，就置第1位bit为1， 否则为0 例如，如果得到的各位全是1，写成二进制就是1111 1111b，如果各位全是0，写成二进制就是0000 0000b。这样，就得到了一个完整的LBP值。

另一个函数我也把源码贴出来，原理上没有区别，只不过输入的参数不同

inline uchar CvLBPEvaluator::Feature::calc(const cv::Mat &_sum, size_t y) const
{
    const int* psum = _sum.ptr((int)y);
    int cval = psum[p[5]] - psum[p[6]] - psum[p[9]] + psum[p[10]];

    return (uchar)((psum[p[0]] - psum[p[1]] - psum[p[4]] + psum[p[5]] >= cval ? 128 : 0) |   // 0
        (psum[p[1]] - psum[p[2]] - psum[p[5]] + psum[p[6]] >= cval ? 64 : 0) |    // 1
        (psum[p[2]] - psum[p[3]] - psum[p[6]] + psum[p[7]] >= cval ? 32 : 0) |    // 2
        (psum[p[6]] - psum[p[7]] - psum[p[10]] + psum[p[11]] >= cval ? 16 : 0) |  // 5
        (psum[p[10]] - psum[p[11]] - psum[p[14]] + psum[p[15]] >= cval ? 8 : 0) | // 8
        (psum[p[9]] - psum[p[10]] - psum[p[13]] + psum[p[14]] >= cval ? 4 : 0) |  // 7
        (psum[p[8]] - psum[p[9]] - psum[p[12]] + psum[p[13]] >= cval ? 2 : 0) |   // 6
        (psum[p[4]] - psum[p[5]] - psum[p[8]] + psum[p[9]] >= cval ? 1 : 0));     // 3
}

LBP特征的产生

上面说了LBP的原理和计算，现在看一下OpenCV中LBP的产生

void CvLBPEvaluator::generateFeatures()

作用：将图像划分成尽可能多的子方块(特征)，其中特征的数量保存在numFeatures中。

说明：一幅宽为width，高为height的图像， 以(x,y)为起点，形成一个方块rect(x,y,x+3w,y+3h)，内含3x3=9个子方块（九宫格），(w,h)是子方块的宽和高，w，h逐渐递增，最后得到的最大方块为rect(x,y,winSize.width,winSize.height)， 当x=0,y=0时就是整幅图像的区域；所以，最大子方块的大小是 w
