三轴加速度计
（1）测量比力

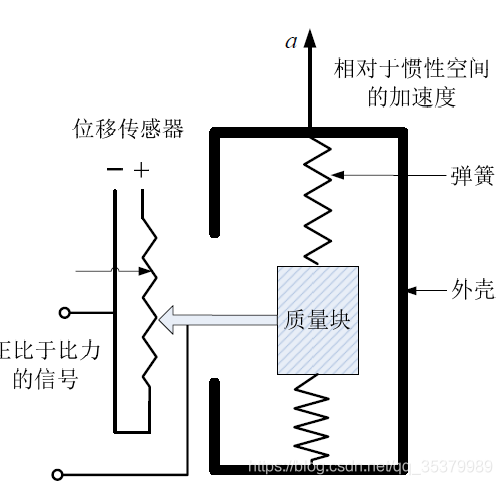

三轴加速度计是一种惯性传感器，能够测量物体的比力，即去掉重力后的整体加速度或者单位质量上作用的非引力。当加速度计保持静止时，加速度计能够感知重力加速度，而整体加速度为零。在自由落体运动中，整体加速度就是重力加速度，但加速度计内部处于失重状态，而此时三轴加速度计输出为零。
（2）测量角度

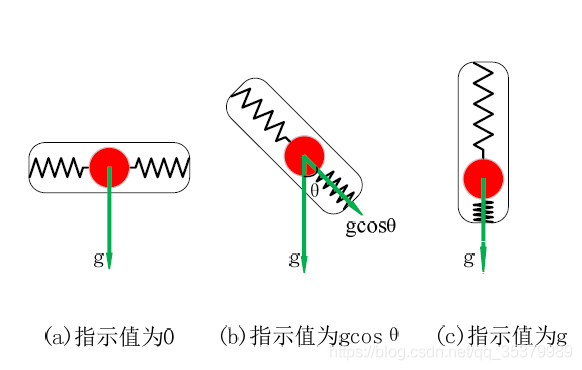

三轴加速度计的原理能够用来测量角度。直观地，如图所示，弹簧压缩量由加速度计与地面的角度决定。比力能够通过弹簧压缩长度来测量。因此在没有外力作用的情况下，加速度计能够精确地测量俯仰角和滚转角，且没有累积误差。

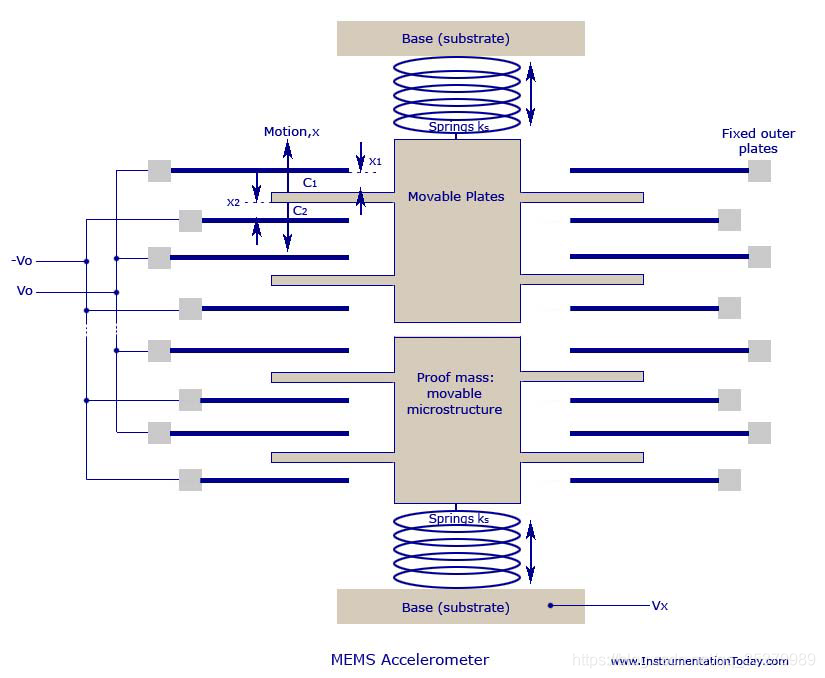

MEMS三轴加速度计是采用压阻式、压电式和电容式工作原理，产生的比力（压力或者位移）分别正比于电阻、电压和电容的变化。这些变化可以通过相应的放大和滤波电路进行采集。该传感器的缺点是受振动影响较大。
介于其测量角度的工作原理三轴加速度计无法测量偏航角
可测量俯仰角和横滚角
三轴陀螺仪
作用：用于无人机中的角速度及对角速度积分后角度的计算
原理：理解三轴陀螺仪的原理首先要知道科里奥利力

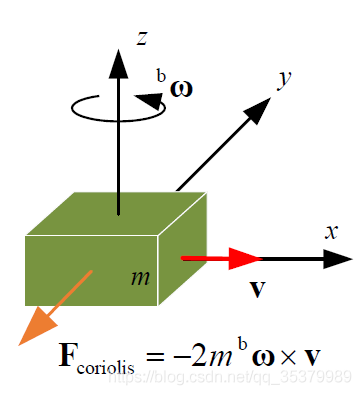

科里奥利力
当一个质点相对于惯性系做直线运动时，因为质点自身惯性，它相对于旋转体系，其轨迹是一条曲线。立足于旋转体系，我们认为有一个力驱使质点运动轨迹形成曲线。科氏力就是对这种偏移的一种描述，表示为
即本来直线的运动当放在一个旋转体系中直线轨迹会发生偏移，而实际上并直线运动的问题并未受到力的作用，设立这样一个虚拟的力称为科里奥利力。

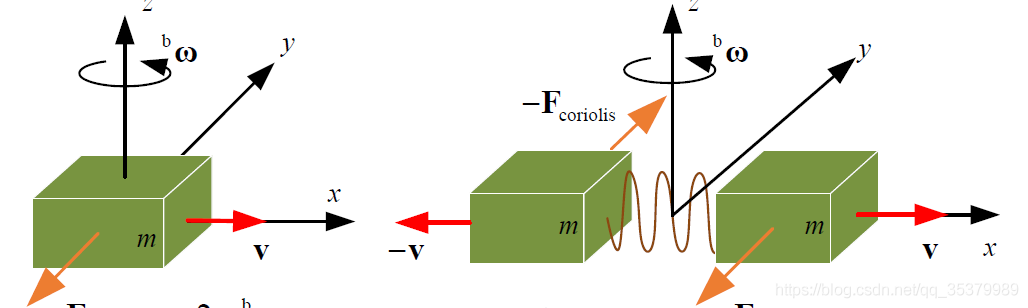

由此我们在陀螺仪中，选用两块物体，他们处于不断的运动中，并令他们运动的相位相差-180度，即两个质量块运动速度方向相反，而大小相同。它们产生的科氏力相反，从而压迫两块对应的电容板移动，产生电容差分变化。电容的变化正比于旋转角速度。由电容即可得到旋转角度变化。
三轴磁力计
磁力计能提供装置在XYZ各轴所承受磁场的数据，接着相关数据会汇入微控制器的运算法，以提供磁北极相关的航向角，利用这些信息可侦测地理方位。
磁力仪是采用三个互相垂直的磁阻传感器，每个轴向上的传感器检测在该方向上的地磁场强度。

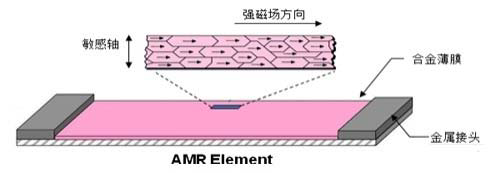

上图为一种采用具有晶体结构的合金材料。它们对外界的磁场很敏感，磁场的强弱变化会导致磁阻传感器电阻值发生变化。
另外三轴磁力计还可以采用洛伦兹力原理，电流流过磁场产生力，从而驱动电容等变化。
