Flink概述：

Flink是一个批处理和流处理结合的统一计算框架，其核心是一个提供了数据分发以及并发化计算的流数据处理引擎。它的最大亮点是流处理，是业界最顶级的开源流处理引擎。

Flink与Storm类似，属于事件驱动型实时流系统。

Flink特点：

• Streaming-first、流处理引擎。
• Fault-tolerant，容错，可靠性，checkpoint。
• Scalable，可扩展性，1000节点以上。
• Performance，性能，高吞吐量， 低延迟。

Flink关键特性：

• 低延时：提供ms级时延的处理能力。
• Exactly Once：提供异步快照机制，保证所有数据真正处理一次。
• HA：JobManager支持主备模式，保证无单点故障。
• 水平扩展能力：TaskManager支持手动水平扩展。

Hadoop兼容性：

• Flink能够支持Yarn，能够从HDFS和HBase中获取数据。
• 能够使用所有的Hadoop的格式化输入和输出。
• 能够使用Hadoop原有的Mappers和Reducers，并且能与FLink的操作混合使用。
• 能够更快的运行Hadoop作业。

Flink应用场景：

Flink最适合的应用场景是低延时的数据处理场景：高并发处理数据，实验毫秒级，且兼具可靠性。

典型应用场景有：

• 互联网金融业务。
• 点击流日志处理。
• 舆情监控。

流式计算框架的性能对比：

图：Storm和Flink流式计算框架的性能对比

通过对比，可以看出Flink流计算框架比Storm的性能高的多。

Flink在FusionInsight产品中的位置：

图：Flink在FusionInsight中的位置

FusionInsight HD提供大数处理环境，基于社交开源软件增强，按照场景选择业界最佳实践。

FLink是批处理和流处理结合的统计计算框架，用于高并发pipeline处理数据，实验毫秒级的场景响应，且兼具可靠性。

在FusionInsight HD集群中，Flink主要组以下组件进行交互：

• HDFS：Flink在HDFS文件系统中读写数据（必选）。
• YARN：Flink任务的运行以来Yarn来进行资源的调度管理（必选）。
• Zookeeper：FLink的checkpoint的实现依赖Zookeeper。（必选）
• Kafka：Flink可以接收Kafka发送的数据流（可选）。

Flink原理与技术架构 Flink架构：

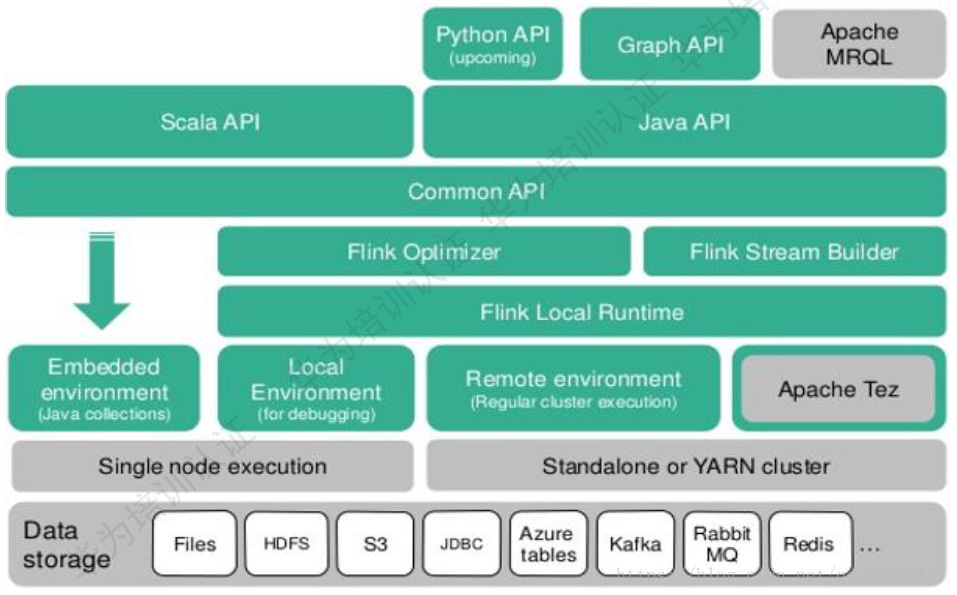

图：Flink架构图

##Flink技术栈：

图：Flink技术栈

• API:DataStream API是用于流处理的接口。

  DataSet API是用于批处理的接口。它们都会使用单独编译的处理方式。

• Core：Flink的Core叫做Runtime，是Flink流处理和批处理时共用的一个引擎。Runtime以

• Deploy（部署方式）：在最底层，Flink提供了三种部署模式。分别为Local，Cluster，Cloud。

Flink核心概念–DataStream：

DataStream：FLink用类DataStream来表示程序中的流式数据、用户可以认为它们是含有重复数据的不可修改的集合（Collection），DataStaram中元素的数据时无限的。

图：DataStream类

图：处理流程

• Data Source：流数据源的接入，支持HDFS文件，Kafka，文本数据等。
• Transformations：流数据转换。
• Data sink：数据输出，支持HDFS，Kafka，文本等。

Flink数据源：

批处理：

• Files：HDFS，Local file system，MapReduce file system，Text，csv等。
• JDBC
• HBase
• Collections

流处理：

• Files
• Socket streams
• Kafka
• Flume
• Collections
• RabbitMQ

DataStream Transformation：

常用的Transformation有：map(), flatMap(), filter(), keyBy(), partition(), rebalance(), shuffle(), broadcast(), project()等。

Flink运行流程：

图：Flink架构，运行流程

关键角色概念：

• Client：需求提出方，负责提交需求（应用），构造流图。
• JobManager：负责应用的资源管理，根据应用的需求，想资源管理部门（ResourceManager）申请资源。
• Yarn的ResourceManager：资源管理部门，负责整个集群的资源统一调度和分配。
• TaskManager：负责实际计算工资，一个应用会拆给多个TaskManager来进行计算。
• TaskSlot：任务槽，类似于Yarn当中的Container，用于资源的封装。但是在FLink中，taskSlot只负责封装内存的资源，不包含CPU的资源。每一个TaskManager中会包含3个TaskSlot，所以每一个TaskManager中最多能并发执行的任务是可控的，最多3个。TaskSlot有独占的内存资源，在一个TaskManager中可以运行不同的任务。
• Task：TsakSlot当中的Task就是任务执行的具体单元。

Flink on YARN：

图：Flink on YARN运行流程图

1. 首先Flink Yarn Client会检验系统是否有足够的资源来启动YARN集群，如果资源足够，它就会将Jar包和配置文件上传到HDFS。
2. Flink YARN CLient首先与Yarn ResourceManager进行通信，申请启动applicationMaster，在FLink Yarn的集群中，ApplicationMaster与Flink JobManager被封装在同一个container中。
3. ApplicationMaster在启动的过程中，会和Yarn的ResourceManager进行交互，向ResourceManager申请所需要的TaskManager Container。当ApplicationMaster申请到TaskManager Container以后，它会在所对应的NodeManager节点上启动TaskManager进程。
4. 由于ApplicationMaster和Flink JobManager是封装在同一个Container中的，所以ApplicationMaster会将JobManager的IPC地址，通过HDFS共享的方式通知到各个TaskManager上。TaskManager启动成功以后，就会向JobManager进行注册。
5. 当所有的TaskManager都向JobManager注册成功以后，Flink基于Yarn的集群就启动成功了。Flink Yarn Client就可以提交FLink job到Flink JobManager上，然后进程后面的映射、调度、计算等处理。

Flink原理：

用户实现的Flink程序是由Stream数据和Transformation算子组成。

Stream是一个中间结果数据，而Transformation是算子，它对一个或多个输入Stream进行计算处理，输出一个或多个结果Stream。

图：Flink原理图

Flink程序在执行的时候，会被映射成一个Streaming Dataflow，一个Streaming Dataflow是由一组Stream和Transformation Operator组成的。在启动时从一个或多个Source Operator开始，结束与一个或多个Sink Operator。

Source操作符载入数据，通过map(), keyBy(), apply()等Transformation操作符处理stream。数据处理完成后，调用sink写入相关存储系统，如HDFS、HBase、Kafka等。

Flink并行数据流：

图：Flink并行数据流

一个Stream可以被分成多个Stream的分区，也就是Stream Partition。一个Operator也可以被分为多个Operator Subtask。如上图中，Source被分成Source1和Source2，它们分别为Source的Operator Subtask。每一个Operator Subtask都是在不同的线程当中独立执行的。一个Operator的并行度，就等于Operator Subtask的个数。上图Source的并行度为2。而一个Stream的并行度就等于它生成的Operator的并行度。

数据在两个operator之间传递的时候有两种模式：

1. One to One模式：两个operator用此模式传递的时候，会保持数据的分区数和数据的排序；如上图中的Source1到Map1，它就保留的Source的分区特性，以及分区元素处理的有序性。
2. Redistributing 模式：这种模式会改变数据的分区数；每个一个operator subtask会根据选择transformation把数据发送到不同的目标subtasks,比如keyBy()会通过hashcode重新分区,broadcast()和rebalance()方法会随机重新分区；

Flink操作符链：

图：FLink操作符链

Flink内部有一个优化的功能，它会根据上下游算子的紧密程度来进行优化，紧密程度高的算子可以把它优化成一个大的Operator。如图中的Source和Map紧密程度很高，就可以优化成一个Operator Chain。实际上就是一个执行链，每个执行链都会在TaskManager中一个独立的线程汇总执行。Operator Chain实际上就是一个Operator，keyBy也是一个Operator，sink也是一个Operator，图的上半部分都是通过Stream连接，每个Operator都在一个独立的Task中运行。下半部分是上半部分的一个并行版本，对每一个Task都并行为多个Subtask。

Flink窗口：

Flink支持基于时间窗口操作，也支持基于数据的窗口操作：

• 按分割标准划分：timeWindow、countWindow。
• 按窗口行为划分：Tumbling Window， Sliding Window、自定义窗口。

Flink常用窗口类型—时间和计数窗口：

TimeWindow：时间窗口，按固定的时间划分的窗口。

CountWindow：事件窗口，窗口是以数据驱动的，比如每经过100个元素，就把这100个元素归结到一个事件窗口当中。

图：时间和事件窗口示意图

Flink常用窗口类型—滚动窗口：

Tumbing Windows：滚动窗口，窗口之间时间点不重叠。它是按照固定的时间，或固定的事件个数划分的，分别可以叫做滚动时间窗口和滚动事件窗口。

图：时间滚动窗口示意图

Flink常用窗口类型—滑动窗口：

Sliding Windows：滑动窗口，窗口之间时间点存在重叠。对于某些应用，它们需要的时间是不间断的，需要平滑的进行窗口聚合。例如，可以每30s记算一次最近1分钟用户所购买的商品数量的总数，这个就是时间滑动窗口；或者每10个客户点击购买，然后就计算一下最近100个客户购买的商品的总和，这个就是事件滑动窗口。

图 ：滑动窗口示意图

Flink常用窗口类型—会话窗口：

Session Windows：会话窗口，经过一段设置时间无数据认为窗口完成。
