技术如何秒懂你？阿里百万级QPS资源调度系统揭秘

阿里妹导读：TPP(Taobao Personalization Platform, 也称阿里推荐平台 ) 平台承接了阿里集团300+重要个性化推荐场景，包括手淘首页猜你喜欢、首图个性化、购物链路等。除了提供应用层面的支持和封装，还肩负着机器分配和维护各场景运行稳定的重任。

理想情况下，TPP平台上的场景owner不需要关注底层的资源分配情况，平台尽可能的提高CPU利用率，同时保证平台上场景的稳定。QPS（每秒查询率）增加的时候扩容，QPS减少的时候缩容，未来这些在夜间被拿掉的机器可以用来混部离线任务等；另外，在2016年双11的时候，总的机器数目不足以维持所有的场景以最高性能运行，需要有经验的算法同学判断场景的优先级，从低优先级的场景上拿出来机器，补充到高优先级的场景中保证成交额。这些平台稳定性工作都是需要繁琐的人工调度，会有如下的缺点：

人力成本巨大：人肉无法监控和处理所有的场景； 反应时间较长：从发现场景出问题，找出可以匀出机器的不重要场景，到加到重要场景所需要的时间相对过长，而程序天然的有反应时间短的优势； 人力无法全局高效的调度资源， 而程序可以更敏感的发现场景的问题，更全面的搜索可以拿出来机器的场景，并可以准确计算拿出机器的数目，有更好的全局观。

基于如上的两点：日常的时候提高资源利用率，大促的时候解放人力，TPP智能调度系统就产生了。TPP智能调度系统以每个集群（一组机器，承载一个或多个场景）的CPU利用率，LOAD，降级QPS，当前场景QPS，压测所得的单机QPS为输入，综合判断每个集群是否需要增加或者减少机器，并计算每个场景需要增减机器的确切数目，输出到执行模块自动增减容器。 TPP智能调度系统有如下的贡献点：

日常运行期间，保证服务质量的情况下最大化资源利用率； 大促运行期间，能够更快速、更准确的完成集群之间的错峰资源调度； 支持定时活动事件的录入，如红包雨、手淘首页定时的Push，程序自动提前扩容，活动结束自动收回； 对重要场景提前预热，完成秒级扩容。

该系统由TPP工程团队和猜你喜欢算同学联合搭建而成，从2017年9月开始规划，到10月1日小批量场景上线，到10月13日三机房全量上线；经过一个月的磨合，参加了2017年双11当天从 00:15 %到 23:59的调度，峰值QPS达到百万级别。在日常运行中，集群平均CPU利用率提高3.37 倍， 从原来平均8%到27%；在大促期间，完成造势场景，导购场景和购后场景的错峰资源调度，重要服务资源利用率保持在 30% ，非重要服务资源利用率保持在50%, 99%的重要场景降级率低于2%。同时TPP智能调度系统的”时间录入”功能支持定时活动，如首页红包的提前录入，提前扩容，活动结束收回机器，改变了以前每天需要定时手动分机器的情况。

问题定义与挑战

TPP智能调度系统要解决的问题为： 如何在机器总数有限的前提下，根据每一个场景上核心服务指标KPI（异常QPS等）和场景所在集群物理层指标KPI(CPU,IO等)，最优化每一个场景机器数目，从而使得总体资源利用率最高。

更加直白一点，就是回答如下的问题：

怎么判断一个集群需要扩容？扩多少的机器 简单的CPU超过一定的水位并不能解决问题。不同的场景的瓶颈并不完全一致，有IO密集型的（如大量访问igraph），有CPU密集型的，一个场景可能在cpu不超过30%的情况下，就已经出现了大量的异常QPS，Load很高，需要增加机器。 如何给不同的场景自适应的判断水位？ 有的场景30% CPU运行的很好，但是有的场景10%可能就出问题了。 如何防止某些实现有问题的场景，不停的出现异常，不断触发扩容，从而掏空整个集群，而实现效率较高的场景反而得不到机器，引发不公平。 如何用一套算法同时解决日常运行和大促运行的需求 当总的机器数目有限的情况下，如何分配不同场景之间的机器，最大化收益（有效pv）。如何用程序实现从某些场景拿机器去补充重要场景的运行。 对于运行JVM的容器，当一个新加容器在到达100%服务能力之前需要充分预热，预热过程会有异常QPS的产生。算法一方面要尽可能少的减少扩缩容的次数，另外一个方面，要尽可能快的发现扩容的需求，实现较高的扩容recall。如何在这两者之间做tradeoff？

系统架构

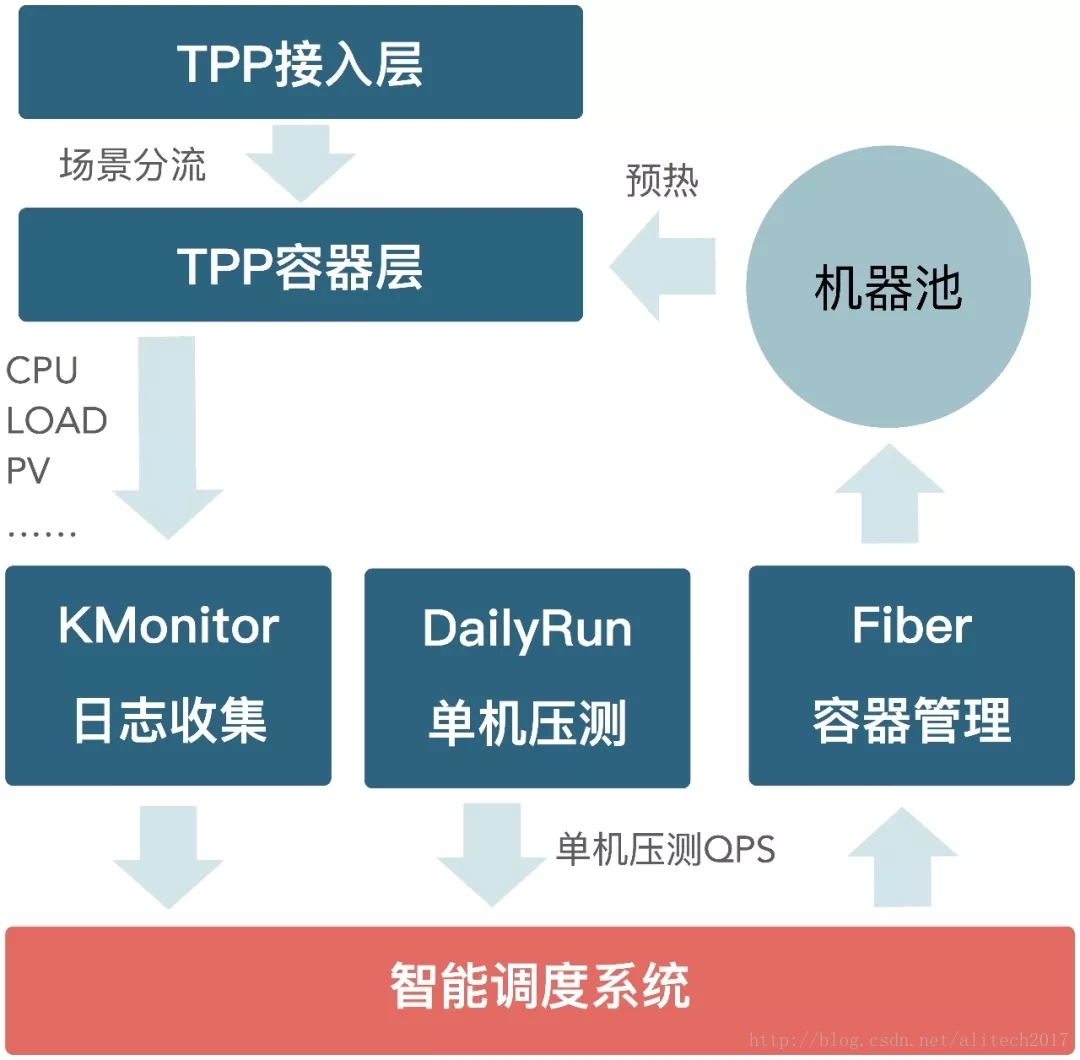

TPP智能调度涉及TPP的各方各面，其架构图如下所示，包括数据输入、算法决策和决策执行三个方面，但是为了更灵敏的、更及时的发现超载的场景并进行扩容，需要自动降级、秒级扩容、单机压测qps预估功能的保证。另外还有一些功能性的开发，如业务算法配置参数分离、调度大盘监控、烽火台规则运行平台等的支持。最底层的更加离不开容器化的全量部署 ，使得加减机器，快速部署环境成为了可能。

算法介绍

智能调度的算法是在其他模块都具备的情况下，才能够稳定有效的运行。因此在介绍智能调度算法之前，先对算法依赖的每个部分进行简要的介绍如下。

算法依赖模块简要介绍

KMonitor数据接入

KMonitor是基于optsdb on druid架构的监控系统。支持从Hippo,amon和Log文件收集监控数据,并可以在grafana上展示或是通过api接口获取。 TPP调度系统对Kmonitor的使用包括两部分:通过tpp的log文件注册tpp服务的状态信息和调度系统从Kmonitor获取状态信息。 目前注册的状态信息包括容器内的cpu/load等系统状态和每个场景的pv/latency等业务信息. 通过使用kmonitor提供的多租户功能, tpp独立部署了一套租户系统, 可以支持信息汇报延迟不超过5s。调度系统获取这部分信息后作为计算的数据输入。

Fiber秒级扩容

2017年TPP全部集群运行在Fiber之上，Fiber是在Hippo机器调度系统的一种封装，其优势在于能够将容器的加载、预热、上线维持在秒级别，而之前直接从Hippo调度机器，加载方案到正常上线需要10分钟级别。Fiber本身可以配置buffer，每个一定时间将重要的P1场景加载到buffer中的机器上并定时预热，通过实践验证，在提前有buffer预热的情况下，从智能扩缩容发出扩容指令开始到机器完全挂上去，能够在10s内完成。

自动降级

自动降级是2017年TPP双11的另外一个创新，其主要的思想是判断当天集群总的超时QPS的比例，如果从全局上统计超过用户设置的阈值（如3秒钟区间统计值超过1%），则将出现超时的容器集体降级。 所谓降级是指方案的一个新的配置，高级别的运行配置保证更好的展示效果，但是单容器能够服务的QPS较少；低级别的运行配置会使得展示效果打折扣，但是单容器能够服务的QPS会更多。举个例子：首页猜你喜欢L0的配置是访问RTP，利用深度模型进行item的打分，L1则会关闭RTP访问的开关，从而节省CPU，服务更多的QPS，但是可能从业务上来看，展示的item的相关度会打折扣。

自动降级主要用在如下两个方面：1. 双11在0点峰值附近的时候，整个集群机器严重不足，可以通过集体配置降级，保证全部用户能够正常访问，即使服务质量稍有下滑，但是和超时相比，是可以忍受的； 2. 是和智能扩缩容相关的。智能扩缩容的出现，使得一天中集群的机器数目会发生更频繁的变化，而JVM容器本身存在预热的问题，当一个新的容器挂载到线上知道100%预热完成之前，就会出现严重的超时。有了自动降级之后，可以通过砍掉一部分二方服务的rt，使得即使预热的QPS也不会严重超时，从而消减了扩容瞬间对线上QPS的影响。当然不同的场景其预热过程要详细的优化，有CPU密集的、IO密集的、以及缓存型的，其预热过程得有所不同。

自动压测

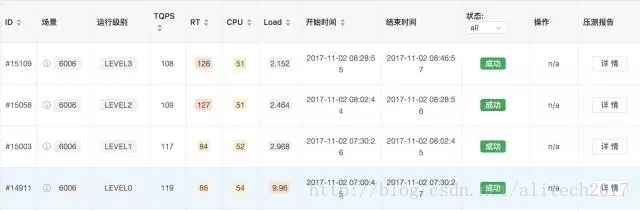

场景压测在每天夜里定时执行，获取场景的单机性能。对于具备降级配置的场景，会压测每一套降级配置的性能。针对每个场景，当场景owner将场景加入日常压测列表，自动压测程序将会于每晚凌晨0:00调用API，获得压测列表，创建待压测场景的影子场景，申请压测发生容器，调用压测接口逐渐增加qps，直至容器超出负载（系统load，cpu，业务异常率等）。目前CPU上限为100%，异常率的上限为5%。 该运行结果就可以作为TPP智能调度的输入，作为每个场景在某个特定的级别（L0、L1、L2或者L3）的单机服务能力。压测结果如下所示：

调度算法

在上述模块稳定保障下，智能调度算法形式化为资源调度优化问题：

利用每个集群当前的运行状态计算每个场景需要的机器数目 Ni, 需要加机器为正值，需要缩容为负值。

确定每个机器的扩缩容的数目，寻找最优解，优化目标为，即使得CPU尽可能的均衡并接近集群目标负载，如OptimalCPU=40%为集群最佳状态：

约束条件为：

所有的Ci+Ni总和小于集群总的机器数 有多个不同的场景，每个场景的优先级为P1到P3之一，每个场景都可能工作在L0到L3，所有工作在非L0的都可以被降级。 先满足高优先级场景，再满足低优先级场景。 所有P1场景的扩容需求必须要被满足。

智能调度算法核心要解的问题是：尽可能的通过给不同的场景加减机器，改变所有场景的CPU的值，将所有集群的CPU调节到目标CPU（人工设定优化目标）的周围， 并且尽可能的均衡。如两个场景，目标CPU为40%。将其调节为38%、42%，肯定要比10%、70%要好。这个均衡的程度是由优化目标来决定的。

在最开始算法考察的过程中，还考虑过别的一些算法，比如分层的背包方法，包的容量是“总的机器池子的quota”，每个集群是要放在书包里面的物品，放到里面会消耗一定的机器，消耗了背包的“空间”， 但是同时加了机器，CPU降低会带来一定的增益：优化目标变小。暴力搜索也是可以在有限时间解这个问题的。

但是我们最后还是采用了一种朴素的做法，尽可能的模拟人进行调度的方法，对需要机器的场景排个序，用不重要场景的机器拿出机器去补充重要P1场景。可以根据人为的经验去灵活调整扩缩容次序，因为在实际运行过程中，可解释性永远比最优化更重要，你给一个场景加了机器，减了机器，需要给人家解释清楚。而不是说，给某个集群拿掉10台机器是因为集群总的负载均衡度上升了0.01。 更加详细的介绍智能调度的算法如下。我们直接计算每一个集群CPU到达最优解需要的机器数Ni, 如果Ni>0，表示需要扩充机器降低CPU到目标CPU，如果Ni < 0, 表示可以拿掉机器提高场景CPU到目标CPU。有如下的几种情形：

1. 如果所有Ni的和 < 空闲机器, 即集群空闲的机器数目加上可以缩出来机器大于所有要机器的数目，那所有的需要扩容的都可以到达目标CPU，所有缩容的直接拿掉机器CPU升高到目标CPU，也就是优化目标达到最小值0。

2. 如果所有Ni的和 > 空闲机器, 即扩容需求不能得到完全满足。这时调度算法会选择满足限制条件，并且使得优化目标函数变化最小的梯度方向进行变动。 具体方法是：将所有的非P1场景通过降级或者提高目标CPU水位，使其需要的机器变少，甚至可以拿出机器。然后进行如下迭代：每次选择能够拿出机器最多的场景，将其机器加到需要机器最少、优先级最高的场景上，使其CPU达到目标CPU。然后将扩容被满足的场景从list中移除。重复如上步骤，直到所有能够拿出的机器被用完。“优化目标函数变化最小的梯度”是这样体现的：尽可能少的降级非P1或者提高非P1场景的水位，尽可能多的满足P1场景。

3. 第2步可能有两种结果，所有P1的扩容需求被满足，算法有解。否则算法无解，优化目标也没有指导意义了，只能尽可能的满足部分P1, 不能满足的P1只能被降级。这种无解的情况只有在大促次峰值附近出现过极少数时间。

上述算法的复杂度为O（m） , m 为被调度的集群的个数，量级为1000，因此每次都能很快得出近似最优解，计算开销很小。

除了上述的寻找最优值的算法，智能调度算法还有两个关键模块需要介绍：收敛逻辑和Ni的计算。

收敛逻辑

智能调度算法运行的控制逻辑是，设置迭代间隔，如每隔5秒进行一次迭代。每一轮迭代中，拿到场景实时的状态信息，场景“过载”了给扩容，场景“空载”了给缩容，不论是扩容还是缩容，在扩的过程中，要时刻监控关键指标是否到了目标区域，从而结束本轮迭代。这类控制逻辑，最重要的是要保证是收敛的，即不论怎么调整，最终会较快达到稳态； 同时，不论系统何时、何种程度偏离稳态，都是可以自己重新恢复到稳态。

线上实验表明，目前最可靠的收敛方式是为集群设置稳态区间。如设置的区间为[20%,40%]， 如果cpu超出稳态区间，大于40%，则加机器，等到下一轮迭代，判断cpu是否在稳定区间，如果是则停止调节；如果加机器加过头了，cpu跌出了20%， 则减机器，让cpu回升，经过多轮迭代，最终达到稳态。理论上，稳态区间设置越大，收敛的速度会越快，基本不会出现扩容扩过头的情况，在比较好的计算所需机器的算法支持下，一次就可以收敛。但是过宽的稳态区间会使得资源利用率较低，有可能集群是在下线水位运行。

另一个极端就是稳态区间设置成为一个值，指哪打哪，比如目标cpu设置成为30%，如果CPU大于30%，就会扩容，如果CPU小于30%，缩容。这样的好处是，集群CPU肯定在30%附近波动，平均下来，集群CPU达到目标值30%，但是这样的缺点就是频繁的增减机器，增加机器并不是没有开销，运行JVM的容器存在预热问题，冷机器上线会增加异常QPS的比例，是得不偿失的。经过实际运行，我们选定optimalCPUDrift=2， 也就是在目标CPU的+2和-2的区间都是稳态，既能使得集群CPU达到目标值，同时又能避免频繁扩缩容。

Ni计算公式

Ni表示一个场景机器数目的变动，Ni>0表示需要机器，Ni
