上手 WebRTC DTLS 遇到很多 BUG，怎么解？

作者｜泰一

审校｜进学、莫战

最近在做 J 和 G 这两套 RTC 系统的 DTLS-SRTP 握手加密工作，要求使用 CA 机构颁发的证书。在本机调试的过程中发现：G 系统使用 CA 证书，DTLS 握手成功，而 J 系统则握手失败。

经过几番调试与分析，定位到了原因：J 系统相较于 G 系统多了一个 TURN 转发模块，该模块设置的接收缓冲区的上限值为 1600 字节，而 CA 证书的大小则有近 3000 字节，因此 TURN 模块转发给客户端的证书不完整，导致 DTLS 握手失败。

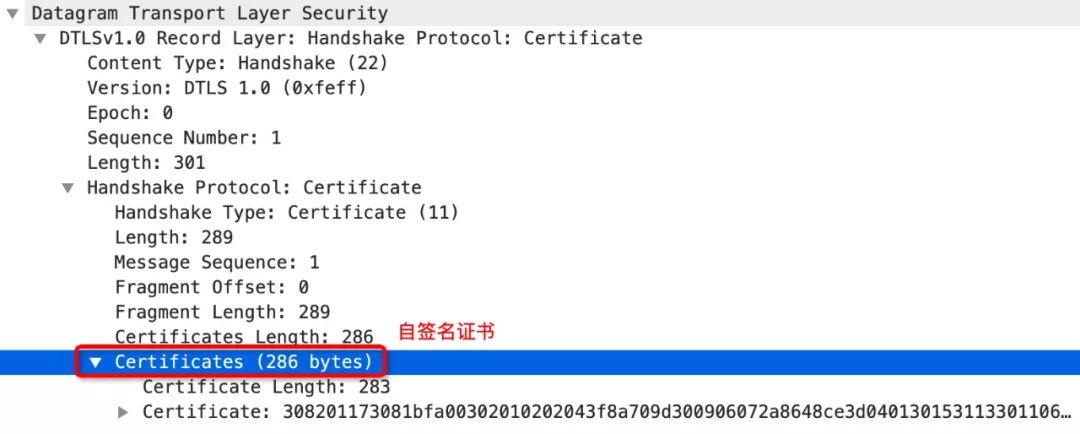

大家都知道， WebRTC 的 DTLS 使用的是自签名的证书，这个证书一般不会太大，如下图所示，只有 286 字节。

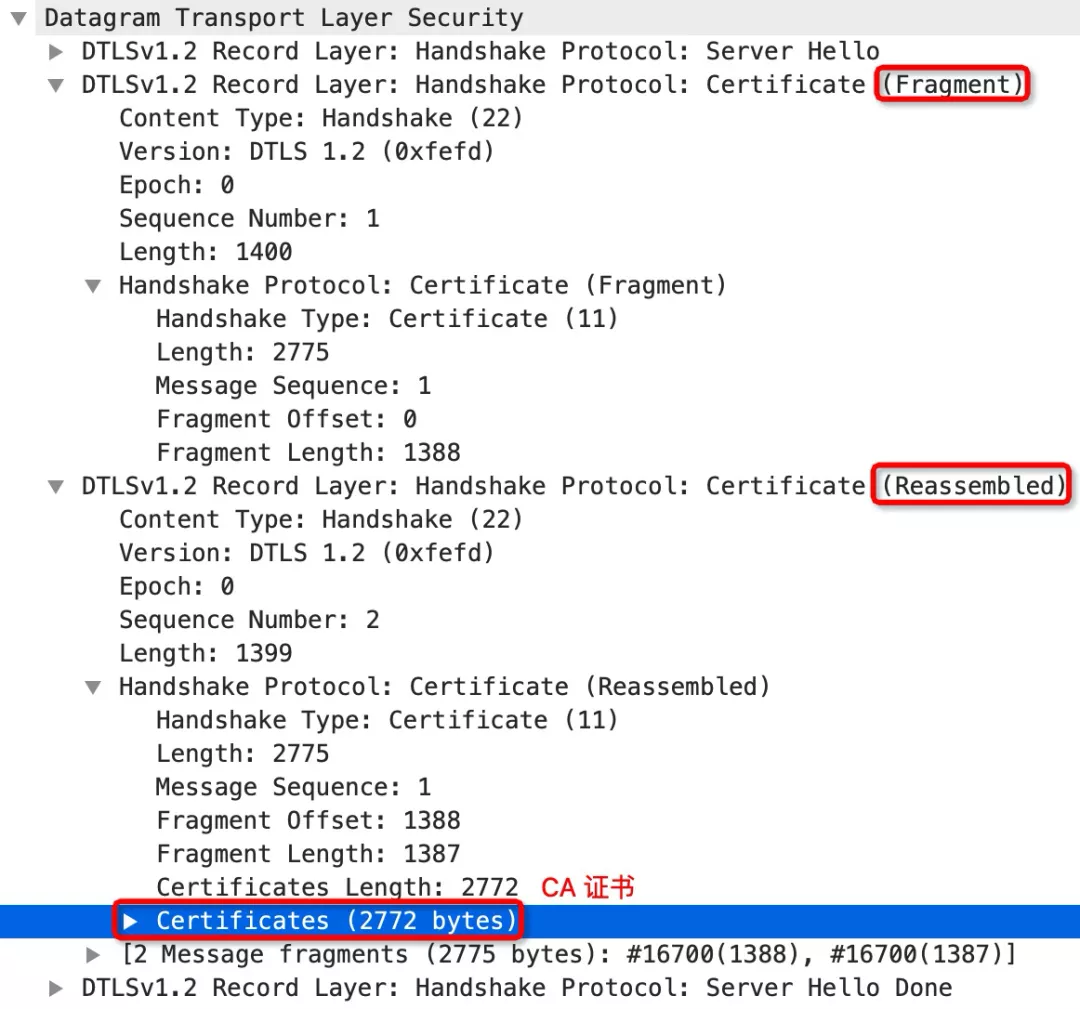

然而，如果要使用 CA 颁发的证书，那么这个证书可能会很大，如下图所示，竟达到了 2772 字节，显然超出了 TURN 模块的接收缓冲区的大小。

上图中，你可能注意到了这个 CA 证书被分成了两片（two fragments），这其实是 DTLS 协议层做的。不过值得思考的是，CA 证书的每一片的大小都未超出 TURN 模块接收缓冲区的 1600 字节的限制，但是为什么 J 系统的 TURN 转发模块依然会接收失败呢？

这是因为证书虽然被分片，但是在发送到 TURN 模块时并没有按照分片独立发送，仍然是全部打包到了同一个 UDP 数据报中进行发送，所以接收肯定会失败。

下面，我们将一起了解下 DTLS Fragment 的机制。首先要理清几个概念。

DTLS 协议分为两层：底层的 record protocol 和上层的 handshake protocol、change cipher spec protocol、alert protocol 以及 application data protocol。

Remark：握手协议、密码规格变更协议、警告协议、应用数据协议均在 DTLS 记录协议的上层，这四种协议统称为 DTLS 握手协议。

Note：关于记录和握手这两层协议各自的作用，这里就不再赘述，可以参考： 详解 WebRTC 传输安全机制：一文读懂 DTLS 协议。

DTLS Message 是一条 完整的 DTLS 消息。比如握手消息：Client Hello、Certificate、Client Key Exchange 等；比如密码规格变更消息：Change Cipher Spec。

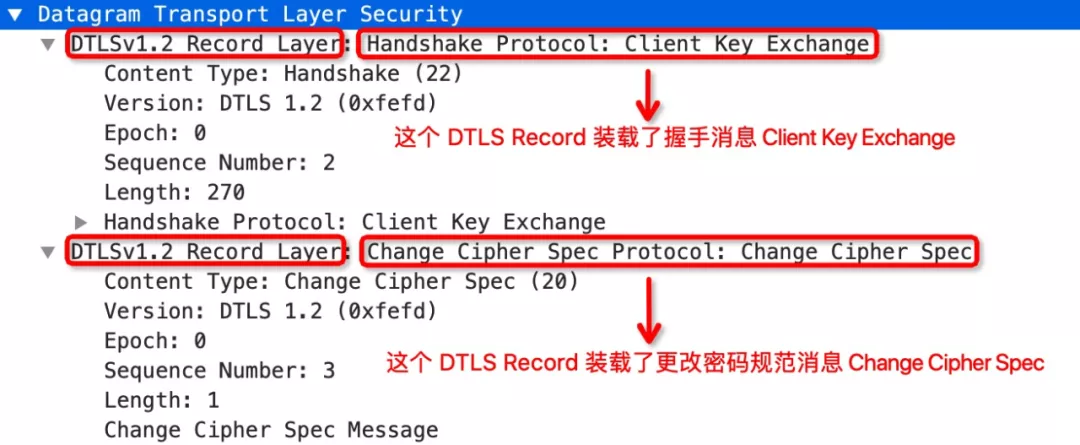

DTLS Record 是记录层（Record Layer）的概念，可以认为它是一个壳子，里面装载着 DTLS Message，如下图：

Message 和 Record 是一对一或者一对多的关系。也就是说，一个 Record 不一定装了一条完整的 Message。因为有可能是多个 Record 组成一个完整的 Message。

如果 Message 很小，未超过 MTU 的限制，那么一个 Record 足以装下一条 Message；如果 Message 很大，超过 MTU 的限制，那么就需要多个 Record 来装这条 Message。即这条 DTLS Message 会被分割为多个 Fragment，然后分别装入多个 Record。

Remark：最大传输单元（Maximum transmission Unit, MTU）是数据链路层的概念，MTU 限制的是数据链路层的 payload 大小，也就是其上层协议的大小，比如 IP、ICMP。在以太网中，链路层的 MTU 是 1500 字节。

比如，Certificate 这个握手消息，证书大小很容易就超过 MTU 的限制，那么这个消息就会被分割为多个 Fragment 并被分别存放到多个 DTLS Record，每个 Fragment 的大小要保证不超过 MTU 的限制（PS：导读的第二张图就是一个实际的例子）。

Flight 中文解释为 “航班” 或者 “航程”，是一个或者一组打包好的 Message，这组 Message 属于同一个 “航程”，视为一个整体，通过单个 UDP 数据报发送。

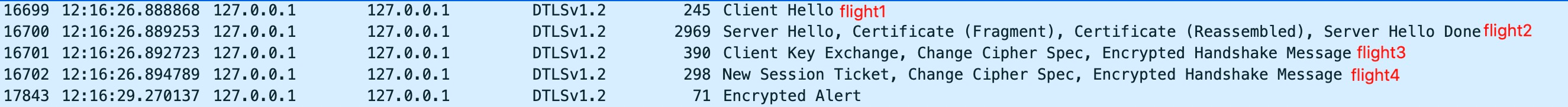

如上图所示，本次 DTLS 握手一共有 4 个 Flight。Flight2 是 Server Hello、Certificate、Server Hello Done 这三条 Message 的组合，其中 Certificate 这条 Message 被分割为两个 Fragment，装到两个 Record 中。Flight2 通过大小为 2969 字节的 UDP 数据报发送出去。

Remark：Flight2 这个 2969 字节的 UDP 包是在本机环境下调试、抓包得到的，并不代表 MTU 有这么大，在实际的网络中，不会出现这种远超 MTU 限制的数据包。

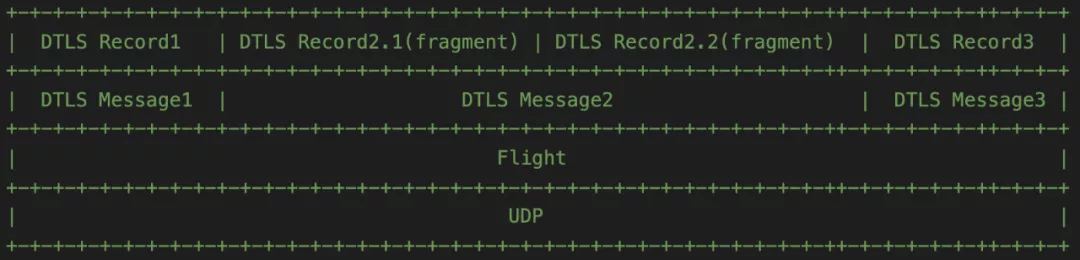

到这里，关于 Message、Record、Flight 的概念就讲完了，三者之间的关如下图：

下面我们谈谈，DTLS 为什么要对 DTLS Message 做分片。

我们知道，受以太网 MTU 影响，UDP 数据报最大为 1500 字节，超出这个限制就会被 IP 层分片（PS：以太网 MTU 设置为 1500 字节是为了最大化信道传输利用率）。

但是如果 IP 层分片机制被禁止呢？这就会导致大于 1500 字节的 UDP 数据报在 IP 层被丢弃。因此，DTLS 要对消息做分片，来满足 IP 层对报文大小的要求。DTLS1.2: Message Size  这一节解释了这个原因。

By contrast, UDP datagrams are often limited to
