并发编程——Forkjoin设计模式原理

摘要

在高并发场景下，常见的设计模式可能存在线程安全问题，比如传统的单例模式就是一个典型。另外，为了充分发挥多核优势，高并发程序常常将大的任务分割成一些规模较小的任务，以便各个击破、分而治之，这就出现了一些高并发场景下特有的设计模式，比如ForkJoin模式等。博文将详细介绍在高并发场景常用的几种模式∶线程安全的单例模式、ForkJoin模式、生产者-消费者模式、Master-Worker模式和Future模式。

一、线程安全的单例模式

单例模式是常见的一种设计模式，一般用于全局对象管理，比如XML读写实例、系统配置实例、任务调度实例、数据库连接池实例等。

1.1 饿汉式单例设计模式

1.2 懒汉式单例设计模式

1.3 Double check单例设计模式

二、Master-Worker设计模式

Master-Worker模式是一种常见的高并发模式，它的核心思想是任务的调度和执行分离，调度任务的角色为Master，执行任务的角色为Worker，Master负责接收、分配任务和合并（Merge)任务结果，Worker负责执行任务。Master-Worker模式是一种归并类型的模式。

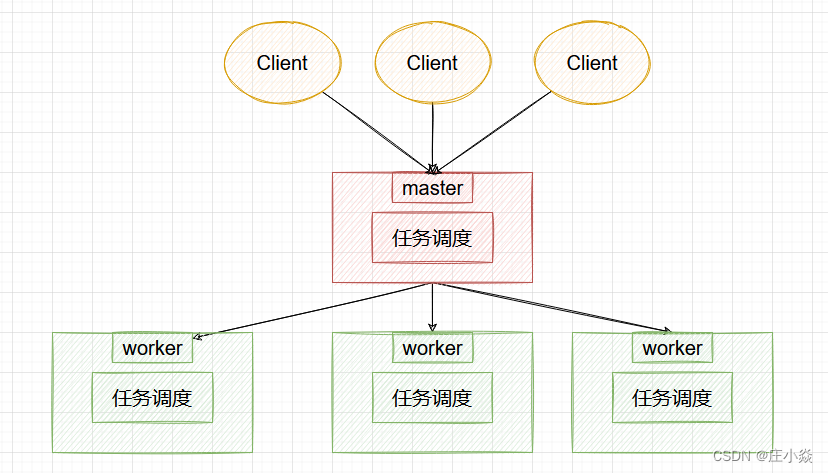

举一个例子，在TCP服务端的请求处理过程中，大量的客户端连接相当于大量的任务，Master需要将这些任务存储在一个任务队列中，然后分发给各个Worker，每个Worker是一个工作线程，负责完成连接的传输处理。Master-Worker模式的整体结构如图8-1所示。

2.1 Netty中的Master-work中模型

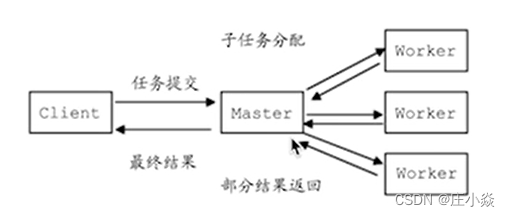

Master-Worker模式的核心思想为分而治之，Master角色负责接收和分配任务,Worker角色负责执行任务和结果回填，具体如图8-2所示。

实际上，高性能传输模式Reactor模式就是Master-Worker模式在传输领域的一种应用。基于Java的NIO技术，Netty设计了一套优秀的、高性能Reactor(反应器）模式的具体实现。在Netty中，EventLoop反应器内部有一个线程负责Java NIO选择器的事件轮询，然后进行对应的事件分发。事件分发的目标就是Netty的Handler处理程序(含用户定义的业务处理程序)。Netty服务器程序中需要设置两个EventLoopGroup轮询组，一个组负责新连接的监听和接收，另一个组负责IO传输事件的轮询与分发，两个轮询组的职责具体如下:

• 负责新连接的监听和接收的EventLoopGroup轮询组中的反应器完成查询通道的新连接IO事件查询，这些反应器有点像负责招工的包工头，因此该轮询组可以形象地称为“包工头”(Boss)轮询组。
• 另一个轮询组中的反应器完成查询所有子通道的IO事件，并且执行对应的Handler处理程序完成IO处理，例如数据的输入和输出（有点像搬砖)，这个轮询组可以形象地称为“工人”(Worker)轮询组。

2.2 Nginx中的Master-work中模型

Nginx服务器是Master-Worker模式(更准确地说是Reactor模式）在高性能服务器领域的一种应用。Nginx是一个高性能的HTTP和反向代理Web服务器，Nginx因其高稳定性、丰富的功能集、内存消耗少、并发能力强而闻名全球，目前得到非常广泛的使用，比如百度、京东、新浪、网易、腾讯、淘宝等都是它的用户。

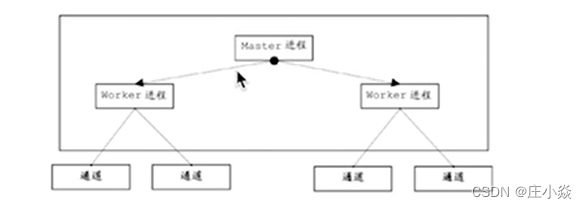

Nginx在启动后会以daemon方式在后台运行，它的后台进程有两类∶―类称为Master进程（相当于管理进程)，另一类称为Worker进程（工作进程)。Nginx的进程结构图如图8-4所示。

Nginx的Master进程主要负责调度Worker进程，比如加载配置、启动工作进程、接收来自外界的信号、向各Worker进程发送信号、监控Worker进程的运行状态等。Master进程负责创建监听套接口，交由Worker进程进行连接监听。Worker进程主要用来处理网络事件，当一个Worker进程在接收一条连接通道之后，就开始读取请求、解析请求、处理请求，处理完成产生的数据后，再返回给客户端，最后断开连接通道。

三、Fork-join设计模式 3.1 ForkJoin的原理

“分而治之”是一种思想，所谓“分而治之”，就是把一个复杂的算法问题按一定的“分解”方法分为规模较小的若干部分，然后逐个解决，分别找出各部分的解，最后把各部分的解组成整个问题的解。

“分而治之”思想在软件体系结构设计、模块化设计、基础算法中得到了非常广泛的应用。许多基础算法都运用了“分而治之”的思想，比如二分查找、快速排序等。Master-Worker模式是“分而治之”思想的一种应用，本节所介绍的ForkJoin模式则是“分而治之”思想的另一种应用。与Master-Worker模式不同，ForkJoin模式没有Master角色，其所有的角色都是Worker，ForkJoin模式中的Worker将大的任务分割成小的任务，一直到任务的规模足够小，可以使用很简单、直接的方式来完成。

ForkJoin模式先把一个大任务分解成许多个独立的子任务，然后开启多个线程并行去处理这些子任务。有可能子任务还是很大而需要进一步分解，最终得到足够小的任务。



3.2 ForkJoin有哪些组件

JUC包提供了一套ForkJoin框架的实现，具体以ForkJoinPool线程池的形式提供，并且该线程池在Java 8的Lambda并行流框架中充当着底层框架的角色。JUC包的ForkJoin框架包含如下组件:

1. ForkJoinPool:执行任务的线程池，继承了AbstractExecutorService类。
2. ForkJoinWorkerThread:执行任务的工作线程(ForkJoinPool线程池中的线程)。每个线程都维护着一个内部队列，用于存放“内部任务”该类继承了Thread类。
3. ForkJoinTask:用于ForkJoinPool的任务抽象类，实现了Future接口。
4. RecursiveTask:带返回结果的递归执行任务，是ForkJoinTask的子类，在子任务带返回结果时使用。
5. RecursiveAction∶不返回结果的递归执行任务，是ForkJoinTask的子类，在子任务不带返回结果时使用。

ForkJoinPool的构造

ForkJoinPool里三个重要的角色：

1. ForkJoinWorkerThread（下文简称worker）：包装Thread；
2. WorkQueue：任务队列，双向；
3. ForkJoinTask：worker执行的对象，实现了Future。两种类型，一种叫submission，另一种就叫task。

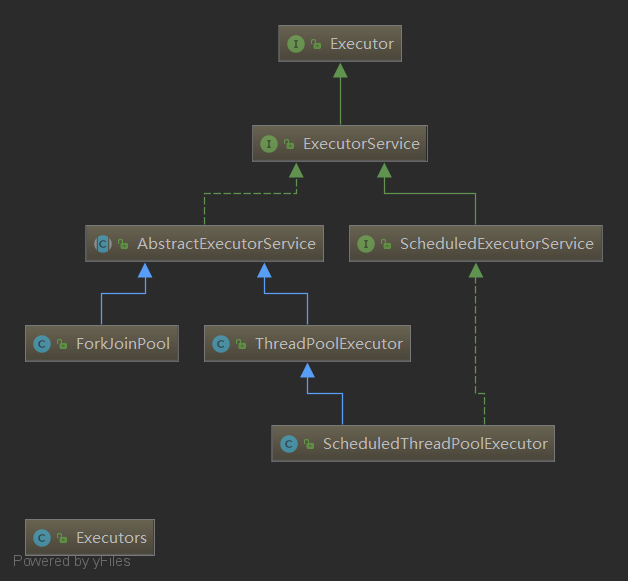

ForkJoinPool和ThreadPoolExecutor都是继承自AbstractExecutorService抽象类，所以它和ThreadPoolExecutor的使用几乎没有多少区别，除了任务变成了ForkJoinTask以外。

这里又运用到了一种很重要的设计原则——开闭原则——对修改关闭，对扩展开放。

可见整个线程池体系一开始的接口设计就很好，新增一个线程池类，不会对原有的代码造成干扰，还能利用原有的特性。

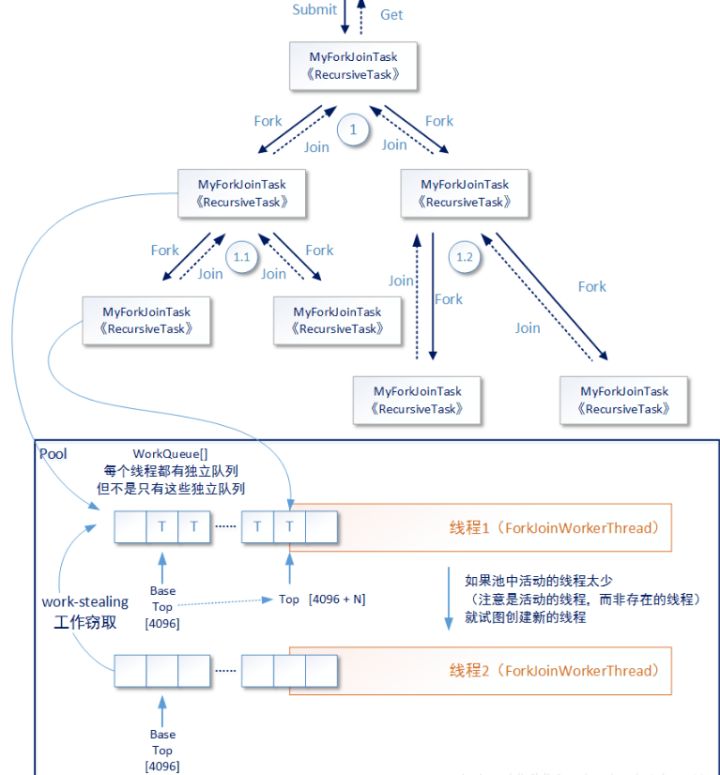

ForkJoinPool使用数组保存所有WorkQueue,每个worker有属于自己的WorkQueue，但不是每个WorkQueue都有对应的worker。没有worker的WorkQueue：保存的是submission，来自外部提交，在WorkQueue[]的下标是偶数；属于worker的WorkQueue：保存的是task，在WorkQueue[]的下标是奇数。

    // Instance fields
    volatile long ctl;                   // main pool control
    volatile int runState;               // lockable status
    final int config;                    // parallelism, mode
    int indexSeed;                       // to generate worker index
    volatile WorkQueue[] workQueues;     // main registry
    final ForkJoinWorkerThreadFactory factory;
    final UncaughtExceptionHandler ueh;  // per-worker UEH
    final String workerNamePrefix;       // to create worker name string
    volatile AtomicLong stealCounter;    // also used as sync monitor

ForkJoinPool有两种获取方法，通过commonPool方法或者通过构造方法创建一个对象。前者是内部的一个静态变量，也就是说在一个进程中共享该ForkJoinPool。下面是构造方法：

public ForkJoinPool() {
    this(Math.min(MAX_CAP, Runtime.getRuntime().availableProcessors()),
         defaultForkJoinWorkerThreadFactory, null, false);
}
public ForkJoinPool(int parallelism,
                    ForkJoinWorkerThreadFactory factory,
                    UncaughtExceptionHandler handler,
                    boolean asyncMode) {
    this(checkParallelism(parallelism),
         checkFactory(factory),
         handler,
         asyncMode ? FIFO_QUEUE : LIFO_QUEUE,
         "ForkJoinPool-" + nextPoolId() + "-worker-");
    checkPermission();
}
private ForkJoinPool(int parallelism,
                     ForkJoinWorkerThreadFactory factory,
                     UncaughtExceptionHandler handler,
                     int mode,
                     String workerNamePrefix) {
    this.workerNamePrefix = workerNamePrefix;
    this.factory = factory;
    this.ueh = handler;
    this.config = (parallelism & SMASK) | mode;
    long np = (long)(-parallelism); // offset ctl counts
    this.ctl = ((np [] a; ForkJoinPool p;
  int b = base, s = top, n;
  if ((a = array) != null) {    // ignore if queue removed
      int m = a.length - 1;     // fenced write for task visibility
      U.putOrderedObject(a, ((m & s)  t;;) {
        if ((t = scan(w, r)) != null)
            w.runTask(t);
        else if (!awaitWork(w, r))
            break;
        r ^= r >> 17; r ^= r
