Netty——网络编程基础概念与原理

摘要

主要介绍计算机网络传输一些基础的概念与原理知识，帮助更好的对java网络编程有一个清楚的认知和学习。本博文将介绍一下有关于计算机网络相关知识和NIO相关知识。

NIO通信模型基础概念 阻塞（Block）与非阻塞（Non-Block）

阻塞和非阻塞是进程在访问数据的时候，数据是否准备就绪的一种处理方式，当数据没有准备的时候。

阻塞：往往需要等待缓冲区中的数据准备好过后才处理其他的事情，否则一直等待在那里。

非阻塞:当我们的进程访问我们的数据缓冲区的时候，如果数据没有准备好则直接返回，不会等待。如果数据已经准备好，也直接返回。

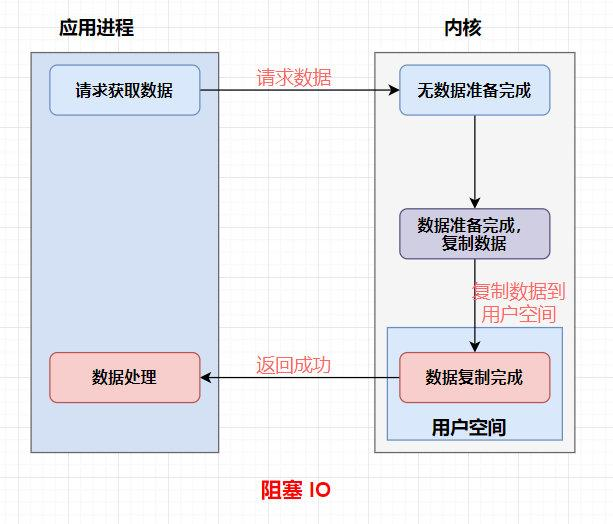

阻塞 IO ：

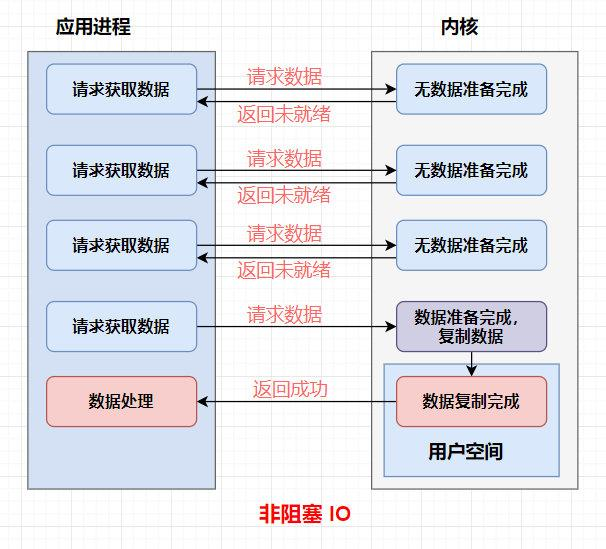

非阻塞 IO ：

同步（Synchronous）与异步（Asynchronous）

同步和异步都是基于应用程序和操作系统处理 IO 事件所采用的方式。比如

同步：是应用程序要直接参与 IO 读写的操作。

异步：所有的 IO 读写交给操作系统去处理，应用程序只需要等待通知。

同步方式在处理 IO 事件的时候，必须阻塞在某个方法上面等待我们的 IO 事件完成（阻塞 IO 事件或者通过轮询 IO事件的方式），对于异步来说，所有的 IO 读写都交给了操作系统。这个时候，我们可以去做其他的事情，并不需要去完成真正的 IO 操作，当操作完成 IO 后，会给我们的应用程序一个通知。所以异步相比较于同步带来的直接好处就是在我们处理IO数据的时候，异步的方式我们可以把这部分等待所消耗的资源用于处理其他事务，提升我们服务自身的性能。

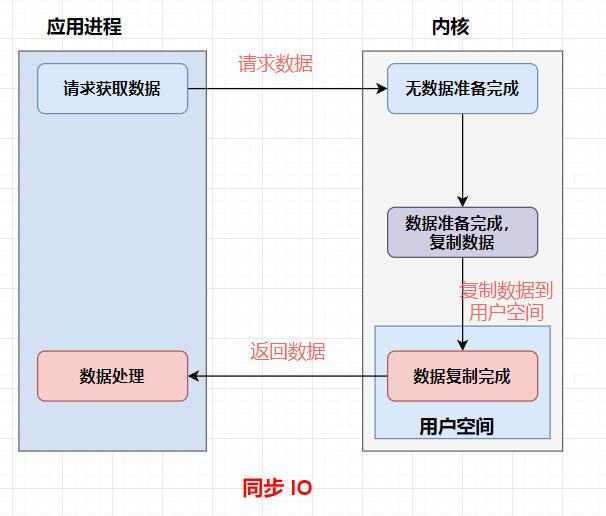

同步 IO ：

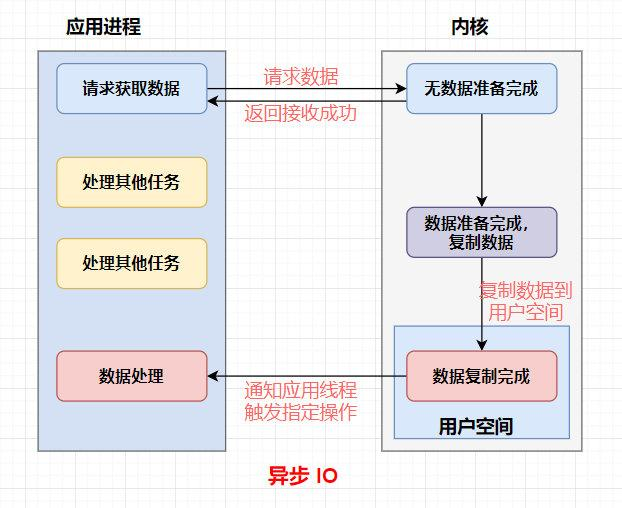

异步 IO ：

BIO（传统IO）：

BIO是一个同步并阻塞的IO模式，传统的 java.io 包，它基于流模型实现，提供了我们最熟知的一些 IO 功能，比如File抽象、输入输出流等。交互方式是同步、阻塞的方式，也就是说，在读取输入流或者写入输出流时，在读、写动作完成之前，线程会一直阻塞在那里，它们之间的调用是可靠的线性顺序。

NIO（Non-blocking/New I/O）

NIO 是一种同步非阻塞的 I/O 模型，于 Java 1.4 中引入，对应 java.nio 包，提供了 Channel , Selector，Buffer 等抽象。NIO 中的 N 可以理解为 Non-blocking，不单纯是 New。它支持面向缓冲的，基于通道的 I/O 操作方法。 NIO 提供了与传统 BIO 模型中的 Socket 和 ServerSocket 相对应的 SocketChannel 和 ServerSocketChannel 两种不同的套接字通道实现,两种通道都支持阻塞和非阻塞两种模式。对于高负载、高并发的（网络）应用，应使用 NIO 的非阻塞模式来开发

BIO与NIO的对比

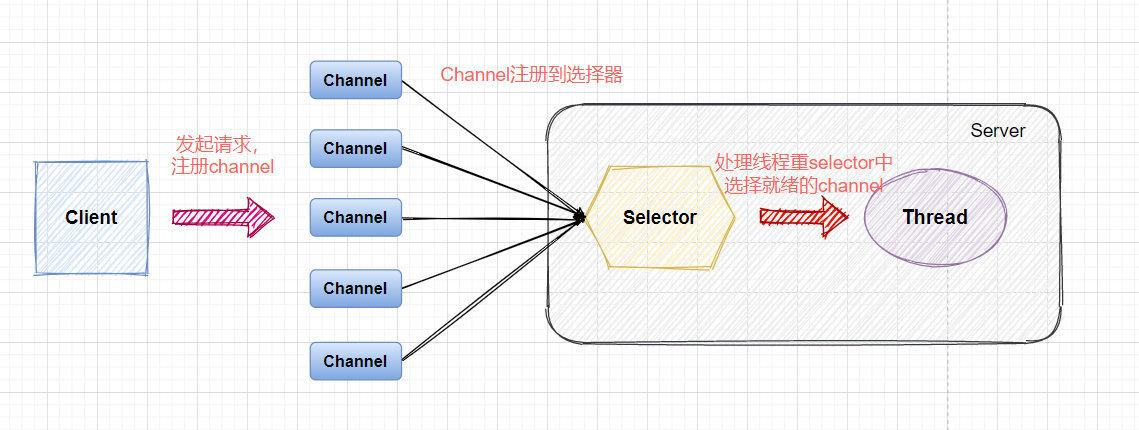

IO模型BIONIO通信面向流面向缓冲处理阻塞 IO非阻塞 IO触发无选择器 NIO 的 Server 通信的简单模型：

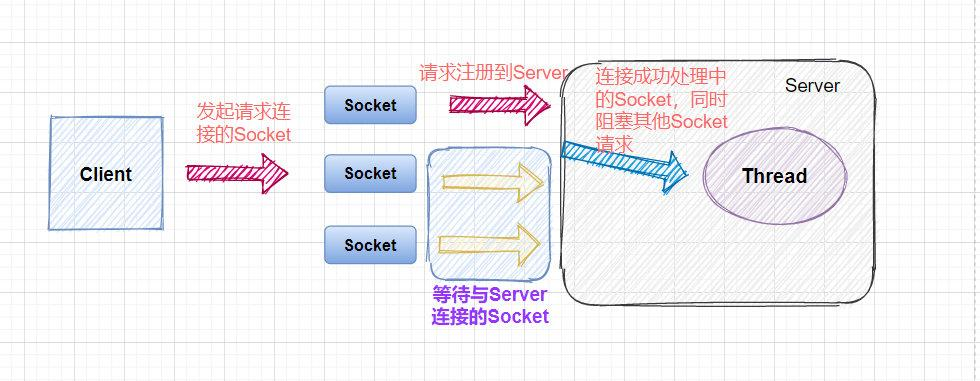

BIO 的 Server 通信的简单模型：

NIO的特点：

1. 一个线程可以处理多个通道，减少线程创建数量；
2. 读写非阻塞，节约资源：没有可读／可写数据时，不会发生阻塞导致线程资源的浪费

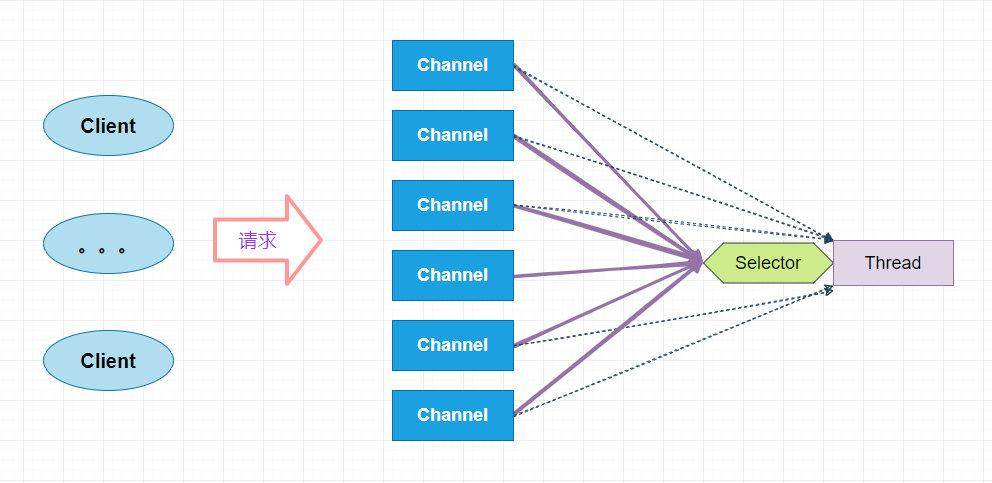

Reactor模型原理 单线程的 Reactor 模型

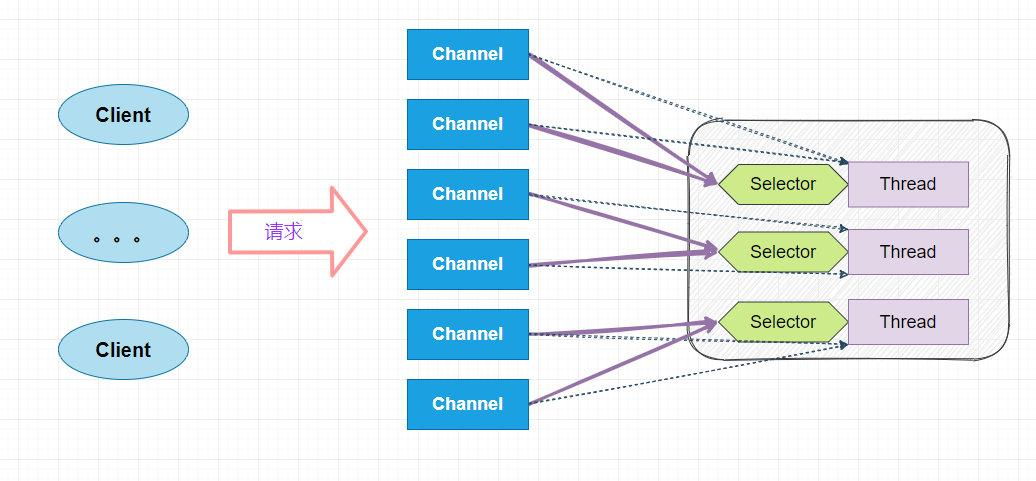

多线程的 Reactor 模型

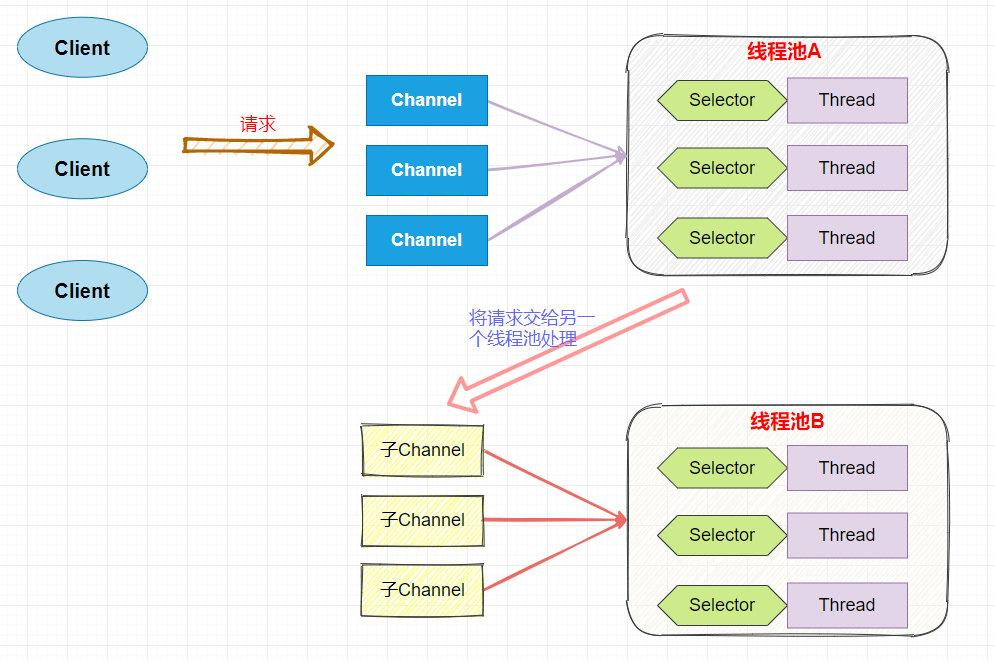

多线程主从 Reactor 模型

Netty架构原理

Netty 简介：Netty 是一个 NIO 客户端服务器框架，可快速轻松地开发网络应用程序，例如协议服务器和客户端。它极大地简化和简化了网络编程，例如 TCP 和 UDP 套接字服务器。

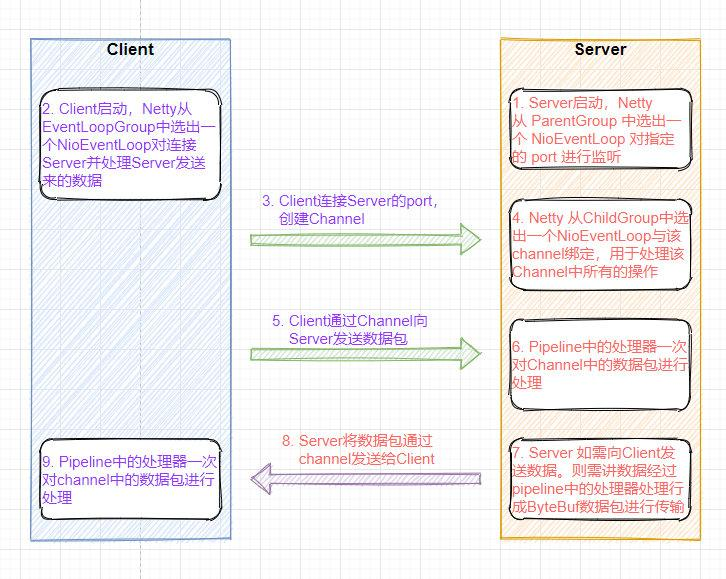

Netty 执行流程

Netty的底层原理 堆栈内存

堆栈内存指的是堆内存和栈内存：堆内存是GC管理的内存，栈内存是线程内存。堆内存结构：

还有一个更细致的结构图（包括MetaSpace还有code cache）：注意在Java8以后PermGen被MetaSpace代替，运行时可自动扩容，并且默认是无限大。

我们看下面一段代码来简单理解下堆栈的关系：

public static void main(String[] args) {
   Object o = new Object();
}

其中new Object()是在堆上面分配，而Object o这个变量，是在main这个线程栈上面。

应用程序所有的部分都使用堆内存，然后栈内存通过一个线程运行来使用。
不论对象什么时候创建，他都会存储在堆内存中，栈内存包含它的引用。栈内存只包含原始值变量好和堆中对象变量的引用。
存储在堆中的对象是全局可以被访问的，然而栈内存不能被其他线程所访问。
通过JVM参数-Xmx我们可以指定最大堆内存大小，通过-Xss我们可以指定每个线程线程栈占用内存大小

堆外内存

广义的堆外内存：除了堆栈内存，剩下的就都是堆外内存了，包括了jvm本身在运行过程中分配的内存，codecache，jni里分配的内存，DirectByteBuffer分配的内存等等

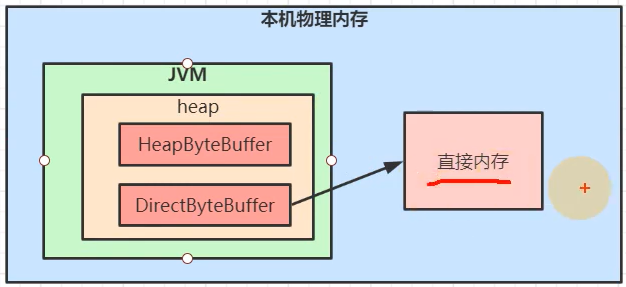

狭义的堆外内存 - DirectByteBuffer：而作为java开发者，我们常说的堆外内存溢出了，其实是狭义的堆外内存，这个主要是指java.nio.DirectByteBuffer在创建的时候分配内存，我们这篇文章里也主要是讲狭义的堆外内存，因为它和我们平时碰到的问题比较密切。

为啥要使用堆外内存。通常因为：

• 在进程间可以共享，减少虚拟机间的复制。
• 对垃圾回收停顿的改善：如果应用某些长期存活并大量存在的对象，经常会出发YGC或者FullGC，可以考虑把这些对象放到堆外。过大的堆会影响Java应用的性能。如果使用堆外内存的话，堆外内存是直接受操作系统管理( 而不是虚拟机 )。这样做的结果就是能保持一个较小的堆内内存，以减少垃圾收集对应用的影响。
• 在某些场景下可以提升程序I/O操纵的性能。少去将数据从堆内内存拷贝到堆外内存的步骤。

JNI调用与内核态及用户态

• 内核态：cpu可以访问内存的所有数据，包括外围设备，例如硬盘，网卡，cpu也可以将自己从一个程序切换到另一个程序。
• 用户态：只能受限的访问内存，且不允许访问外围设备，占用cpu的能力被剥夺，cpu资源可以被其他程序获取。
• 系统调用：为了使上层应用能够访问到这些资源，内核为上层应用提供访问的接口。

Java调用原生方法即JNI就是系统调用的一种。：我们举个例子，文件读取；Java本身并不能读取文件，因为用户态没有权限访问外围设备。需要通过系统调用切换内核态进行读取。

目前，JAVA的IO方式有基于流的传统IO还有基于块的NIO方式（虽然文件读取其实不是严格意义上的NIO，哈哈）。面向流意味着从流中一次可以读取一个或多个字节，拿到读取的这些做什么你说了算，这里没有任何缓存（这里指的是使用流没有任何缓存，接收或者发送的数据是缓存到操作系统中的，流就像一根水管从操作系统的缓存中读取数据）而且只能顺序从流中读取数据，如果需要跳过一些字节或者再读取已经读过的字节，你必须将从流中读取的数据先缓存起来。面向块的处理方式有些不同，数据是先被 读/写到buffer中的，根据需要你可以控制读取什么位置的数据。这在处理的过程中给用户多了一些灵活性，然而，你需要额外做的工作是检查你需要的数据是否已经全部到了buffer中，你还需要保证当有更多的数据进入buffer中时，buffer中未处理的数据不会被覆盖。我们这里只分析基于块的NIO方式，在JAVA中这个块就是ByteBuffer。

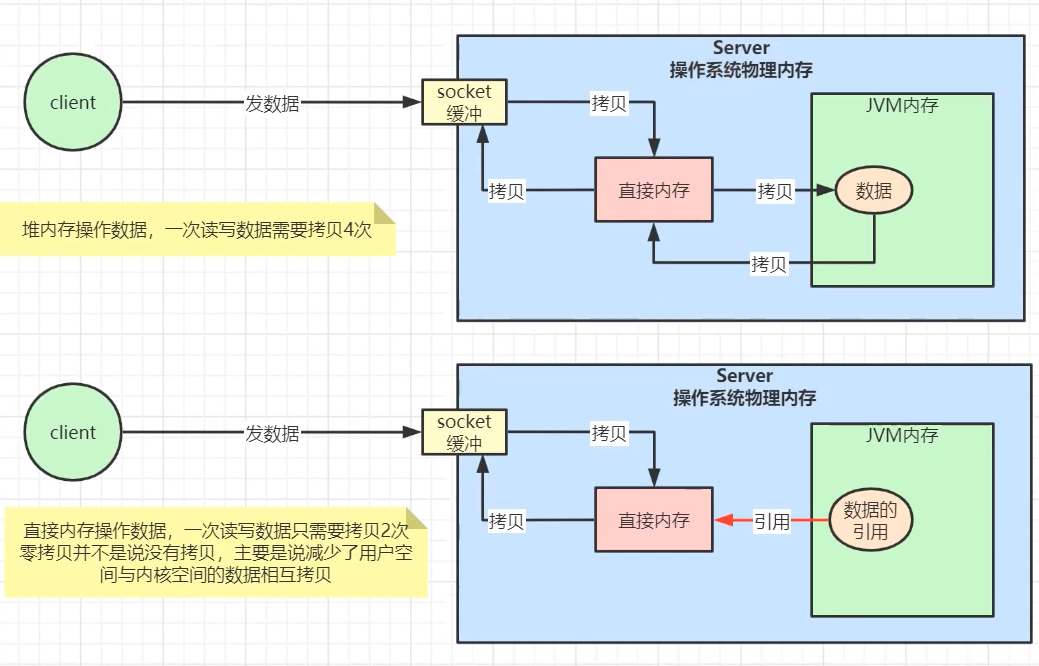

零拷贝原理

大部分web服务器都要处理大量的静态内容，而其中大部分都是从磁盘文件中读取数据然后写到socket中。我们以这个过程为例子，来看下不同模式下Linux工作流程

普通Read/Write模式

//从文件中读取，存入tmp_buf
read(file, tmp_buf, len);
//将tmp_buf写入socket
write(socket, tmp_buf, len);



1. 当调用 read 系统调用时，通过 DMA（Direct Memory Access）将数据 copy 到内核模式。
2. 然后由 CPU 控制将内核模式数据 copy 到用户模式下的 buffer 中。
3. read 调用完成后，write 调用首先将用户模式下 buffer 中的数据 copy 到内核模式下的 socket buffer 中。
4. 最后通过 DMA copy 将内核模式下的 socket buffer 中的数据 copy 到网卡设备中传送。

从上面的过程可以看出，数据白白从内核模式到用户模式走了一圈，浪费了两次 copy(第一次，从kernel模式拷贝到user模式；第二次从user模式再拷贝回kernel模式，即上面4次过程的第2和3步骤。)，而这两次 copy 都是 CPU copy，即占用CPU资源。

NIO下的IO模式

Zero-Copy技术省去了将操作系统的read buffer拷贝到程序的buffer，以及从程序buffer拷贝到socket buffer的步骤，直接将read buffer拷贝到socket buffer. Java NIO中的FileChannal.transferTo()方法就是这样的实现：

public void transferTo(long position,long count,WritableByteChannel target);

transferTo()方法将数据从一个channel传输到另一个可写的channel上，其内部实现依赖于操作系统对zero copy技术的支持。在unix操作系统和各种linux的发型版本中，这种功能最终是通过sendfile()系统调用实现。下边就是这个方法的定义：

#include
ssize_t sendfile(int out_fd, int in_fd, off_t *offset, size_t count);

BIO下的代码实现 BIOserver

package com.zhuangxiaoyan.nio.zerocopy;

import java.io.DataInputStream;
import java.net.ServerSocket;
import java.net.Socket;

/**
 * @Classname NIOClient
 * @Description TODO
 * @Date 2021/11/1 7:25
 * @Created by xjl
 */
public class BIOServer {

    public static void main(String[] args) throws Exception {
        ServerSocket serverSocket = new ServerSocket(7001);

        while (true) {
            Socket socket = serverSocket.accept();
            DataInputStream dataInputStream = new DataInputStream(socket.getInputStream());

            try {
                byte[] byteArray = new byte[4096];

                while (true) {
                    int readCount = dataInputStream.read(byteArray, 0, byteArray.length);

                    if (-1 == readCount) {
                        break;
                    }
                }
            } catch (Exception ex) {
                ex.printStackTrace();
            }
        }
    }
}

NIOClient

package com.zhuangxiaoyan.nio.zerocopy;

import java.io.DataOutputStream;
import java.io.FileInputStream;
import java.io.InputStream;
import java.net.Socket;

/**
 * @Classname NIOClient
 * @Description TODO
 * @Date 2021/11/1 7:25
 * @Created by xjl
 */
public class BIOClient {

    public static void main(String[] args) throws Exception {
        Socket socket = new Socket("localhost", 7001);


        String fileName = "D:\\softwaresavfile\\Github\\JAVA_NIO\\NIO\\src\\main\\resources\\VSCodeUserSetup-x64-1.61.2.exe";
        InputStream inputStream = new FileInputStream(fileName);

        DataOutputStream dataOutputStream = new DataOutputStream(socket.getOutputStream());

        byte[] buffer = new byte[4096];
        long readCount;
        long total = 0;

        long startTime = System.currentTimeMillis();

        while ((readCount = inputStream.read(buffer)) >= 0) {
            total += readCount;
            dataOutputStream.write(buffer);
        }

        System.out.println("发送总字节数： " + total + ", 耗时： " + (System.currentTimeMillis() - startTime));

        dataOutputStream.close();
        socket.close();
        inputStream.close();
    }
}

NIO下的代码实现 NIOServer

package com.zhuangxiaoyan.nio.zerocopy;

import java.io.IOException;
import java.net.InetAddress;
import java.net.InetSocketAddress;
import java.net.ServerSocket;
import java.nio.ByteBuffer;
import java.nio.channels.ServerSocketChannel;
import java.nio.channels.SocketChannel;

/**
 * @Classname NIOServer
 * @Description TODO
 * @Date 2021/11/6 11:16
 * @Created by xjl
 */
public class NIOServer {

    public static void main(String[] args) throws IOException {
        InetSocketAddress inetSocketAddress = new InetSocketAddress(7001);

        ServerSocketChannel serverSocketChannel = ServerSocketChannel.open();

        serverSocketChannel.bind(inetSocketAddress);

        //创建一个buffer
        ByteBuffer byteBuffer = ByteBuffer.allocate(1024);

        while (true) {
            SocketChannel socketChannel = serverSocketChannel.accept();
            int readcount = 0;
            while (-1 != readcount) {
                try {
                    readcount = socketChannel.read(byteBuffer);
                } catch (Exception e) {
                    e.printStackTrace();
                }
                //倒带position = 0 mark作废
                byteBuffer.rewind();
            }
        }

    }
}

NIOClient

package com.zhuangxiaoyan.nio.zerocopy;

import java.io.File;
import java.io.FileInputStream;
import java.io.IOException;
import java.net.InetSocketAddress;
import java.net.Socket;
import java.nio.channels.FileChannel;
import java.nio.channels.ServerSocketChannel;
import java.nio.channels.SocketChannel;

/**
 * @Classname NIOClient
 * @Description TODO
 * @Date 2021/11/6 11:22
 * @Created by xjl
 */
public class NIOClient {
    public static void main(String[] args) throws IOException {

        SocketChannel socketChannel = SocketChannel.open();
        socketChannel.connect(new InetSocketAddress("localhost", 7001));

        String fileName = "D:\\softwaresavfile\\Github\\JAVA_NIO\\NIO\\src\\main\\resources\\VSCodeUserSetup-x64-1.61.2.exe";

        //得到一个文件channel
        File file;
        FileChannel fileChannel = new FileInputStream(fileName).getChannel();

        //准备发送
        long startTime = System.currentTimeMillis();

        //在liunx 在使用 transferto 方式可以完成传输 在window 下调用时候只能发送8M 如果大于时候就是需要分段进行传输文件

        long transfercount = fileChannel.transferTo(0, fileChannel.size(), socketChannel);
        System.out.println("发送的总的字节数=" + transfercount + "耗时：" + (System.currentTimeMillis() - startTime));
        fileChannel.close();
    }
}
