文章针对堆外内存与DirectBuffer进行深入分析，了解Java对于堆外内存处理的机制。

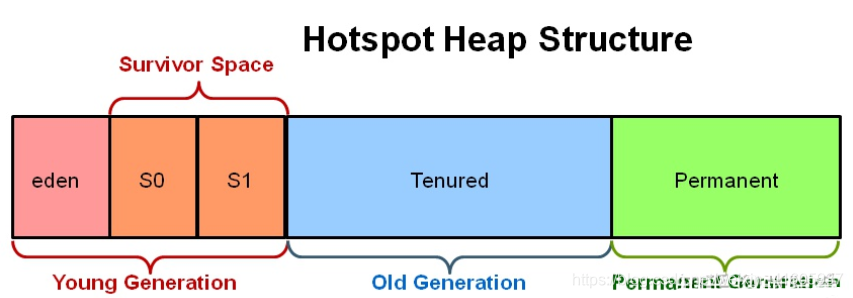

1. 堆栈内存堆栈内存指的是堆内存和栈内存：堆内存是GC管理的内存，栈内存是线程内存。堆内存结构：

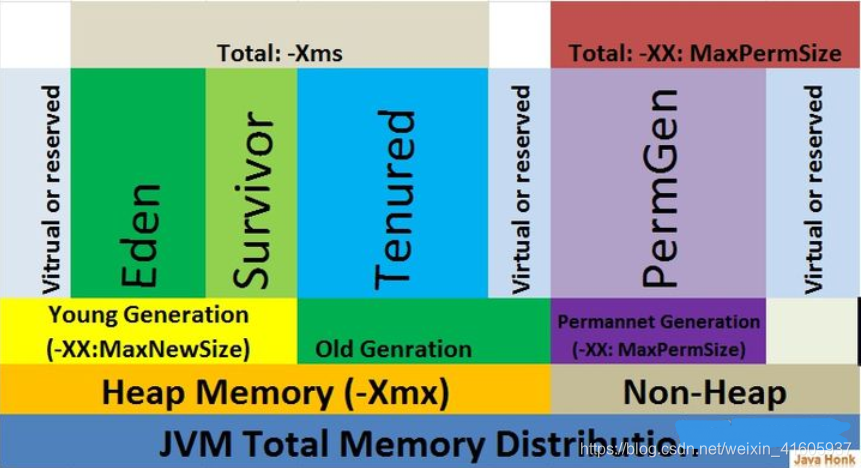

还有一个更细致的结构图（包括MetaSpace还有code cache）：注意在Java8以后PermGen被MetaSpace代替，运行时可自动扩容，并且默认是无限大
我们看下面一段代码来简单理解下堆栈的关系：
public static void main(String[] args) {
Object o = new Object();
}其中new Object()是在堆上面分配，而Object o这个变量，是在main这个线程栈上面。
- 应用程序所有的部分都使用堆内存，然后栈内存通过一个线程运行来使用。
- 不论对象什么时候创建，他都会存储在堆内存中，栈内存包含它的引用。栈内存只包含原始值变量好和堆中对象变量的引用。
- 存储在堆中的对象是全局可以被访问的，然而栈内存不能被其他线程所访问。
- 通过JVM参数
-Xmx我们可以指定最大堆内存大小，通过-Xss我们可以指定每个线程线程栈占用内存大小
除了堆栈内存，剩下的就都是堆外内存了，包括了jvm本身在运行过程中分配的内存，codecache，jni里分配的内存，DirectByteBuffer分配的内存等等
2.2. 狭义的堆外内存 - DirectByteBuffer而作为java开发者，我们常说的堆外内存溢出了，其实是狭义的堆外内存，这个主要是指java.nio.DirectByteBuffer在创建的时候分配内存，我们这篇文章里也主要是讲狭义的堆外内存，因为它和我们平时碰到的问题比较密切
为啥要使用堆外内存。通常因为：- 在进程间可以共享，减少虚拟机间的复制
- 对垃圾回收停顿的改善：如果应用某些长期存活并大量存在的对象，经常会出发YGC或者FullGC，可以考虑把这些对象放到堆外。过大的堆会影响Java应用的性能。如果使用堆外内存的话，堆外内存是直接受操作系统管理( 而不是虚拟机 )。这样做的结果就是能保持一个较小的堆内内存，以减少垃圾收集对应用的影响。
- 在某些场景下可以提升程序I/O操纵的性能。少去了将数据从堆内内存拷贝到堆外内存的步骤。
- 内核态：cpu可以访问内存的所有数据，包括外围设备，例如硬盘，网卡，cpu也可以将自己从一个程序切换到另一个程序。
- 用户态：只能受限的访问内存，且不允许访问外围设备，占用cpu的能力被剥夺，cpu资源可以被其他程序获取。
- 系统调用：为了使上层应用能够访问到这些资源，内核为上层应用提供访问的接口
Java调用原生方法即JNI就是系统调用的一种。：我们举个例子，文件读取；Java本身并不能读取文件，因为用户态没有权限访问外围设备。需要通过系统调用切换内核态进行读取。
目前，JAVA的IO方式有基于流的传统IO还有基于块的NIO方式（虽然文件读取其实不是严格意义上的NIO，哈哈）。面向流意味着从流中一次可以读取一个或多个字节，拿到读取的这些做什么你说了算，这里没有任何缓存（这里指的是使用流没有任何缓存，接收或者发送的数据是缓存到操作系统中的，流就像一根水管从操作系统的缓存中读取数据）而且只能顺序从流中读取数据，如果需要跳过一些字节或者再读取已经读过的字节，你必须将从流中读取的数据先缓存起来。面向块的处理方式有些不同，数据是先被 读/写到buffer中的，根据需要你可以控制读取什么位置的数据。这在处理的过程中给用户多了一些灵活性，然而，你需要额外做的工作是检查你需要的数据是否已经全部到了buffer中，你还需要保证当有更多的数据进入buffer中时，buffer中未处理的数据不会被覆盖。
我们这里只分析基于块的NIO方式，在JAVA中这个块就是ByteBuffer。
4. Linux下零拷贝原理大部分web服务器都要处理大量的静态内容，而其中大部分都是从磁盘文件中读取数据然后写到socket中。我们以这个过程为例子，来看下不同模式下Linux工作流程
4.1. 普通Read/Write模式//从文件中读取，存入tmp_buf
read(file, tmp_buf, len);
//将tmp_buf写入socket
write(socket, tmp_buf, len);
- 当调用 read 系统调用时，通过 DMA（Direct Memory Access）将数据 copy 到内核模式
- 然后由 CPU 控制将内核模式数据 copy 到用户模式下的 buffer 中
- read 调用完成后，write 调用首先将用户模式下 buffer 中的数据 copy 到内核模式下的 socket buffer 中
- 最后通过 DMA copy 将内核模式下的 socket buffer 中的数据 copy 到网卡设备中传送。
从上面的过程可以看出，数据白白从内核模式到用户模式走了一圈，浪费了两次 copy(第一次，从kernel模式拷贝到user模式；第二次从user模式再拷贝回kernel模式，即上面4次过程的第2和3步骤。)，而这两次 copy 都是 CPU copy，即占用CPU资源
4.2NIO下的IO模式Zero-Copy技术省去了将操作系统的read buffer拷贝到程序的buffer，以及从程序buffer拷贝到socket buffer的步骤，直接将read buffer拷贝到socket buffer. Java NIO中的FileChannal.transferTo()方法就是这样的实现
public void transferTo(long position,long count,WritableByteChannel target);transferTo()方法将数据从一个channel传输到另一个可写的channel上，其内部实现依赖于操作系统对zero copy技术的支持。在unix操作系统和各种linux的发型版本中，这种功能最终是通过sendfile()系统调用实现。下边就是这个方法的定义：
#include
ssize_t sendfile(int out_fd, int in_fd, off_t *offset, size_t count);
import java.io.BufferedInputStream;
import java.io.BufferedOutputStream;
import java.io.File;
import java.io.FileInputStream;
import java.io.FileNotFoundException;
import java.io.FileOutputStream;
import java.io.IOException;
import java.io.InputStream;
import java.io.OutputStream;
import java.nio.channels.FileChannel;
public class FileCopyTest {
/**
* 通过字节流的方式复制文件
* @param fromFile 源文件
* @param toFile 目标文件
* @throws FileNotFoundException 未找到文件异常
*/
public static void fileCopyNormal(File fromFile, File toFile) throws FileNotFoundException {
InputStream inputStream = null;
OutputStream outputStream = null;
try {
inputStream = new BufferedInputStream(new FileInputStream(fromFile));
outputStream = new BufferedOutputStream(new FileOutputStream(toFile));
//用户态缓冲有1kB这么大，不算小了
byte[] bytes = new byte[1024];
int i;
//读取到输入流数据，然后写入到输出流中去，实现复制
while ((i = inputStream.read(bytes)) != -1) {
outputStream.write(bytes, 0, i);
}
} catch (Exception e) {
e.printStackTrace();
} finally {
try {
if (inputStream != null) {
inputStream.close();
}
if (outputStream != null) {
outputStream.close();
}
} catch (IOException e) {
e.printStackTrace();
}
}
}
/**
* 用filechannel进行文件复制
*
* @param fromFile 源文件
* @param toFile 目标文件
*/
public static void fileCopyWithFileChannel(File fromFile, File toFile) {
FileInputStream fileInputStream = null;
FileOutputStream fileOutputStream = null;
FileChannel fileChannelInput = null;
FileChannel fileChannelOutput = null;
try {
fileInputStream = new FileInputStream(fromFile);
fileOutputStream = new FileOutputStream(toFile);
//得到fileInputStream的文件通道
fileChannelInput = fileInputStream.getChannel();
//得到fileOutputStream的文件通道
fileChannelOutput = fileOutputStream.getChannel();
//将fileChannelInput通道的数据，写入到fileChannelOutput通道
fileChannelInput.transferTo(0, fileChannelInput.size(), fileChannelOutput);
} catch (IOException e) {
e.printStackTrace();
} finally {
try {
if (fileInputStream != null) {
fileInputStream.close();
}
if (fileChannelInput != null) {
fileChannelInput.close();
}
if (fileOutputStream != null) {
fileOutputStream.close();
}
if (fileChannelOutput != null) {
fileChannelOutput.close();
}
} catch (IOException e) {
e.printStackTrace();
}
}
}
public static void main(String[] args) throws IOException {
File fromFile = new File("D:/readFile.txt");
File toFile = new File("D:/outputFile.txt");
//预热
fileCopyNormal(fromFile, toFile);
fileCopyWithFileChannel(fromFile, toFile);
//计时
long start = System.currentTimeMillis();
for (int i = 0; i < 1000; i++) {
fileCopyNormal(fromFile, toFile);
}
System.out.println("fileCopyNormal time: " + (System.currentTimeMillis() - start));
start = System.currentTimeMillis();
for (int i = 0; i < 1000; i++) {
fileCopyWithFileChannel(fromFile, toFile);
}
System.out.println("fileCopyWithFileChannel time: " + (System.currentTimeMillis() - start));
}
}测试结果：
fileCopyNormal time: 14271
fileCopyWithFileChannel time: 6632差了一倍多的时间（文件大小大概8MB），如果文件更大这个差距应该更加明显。

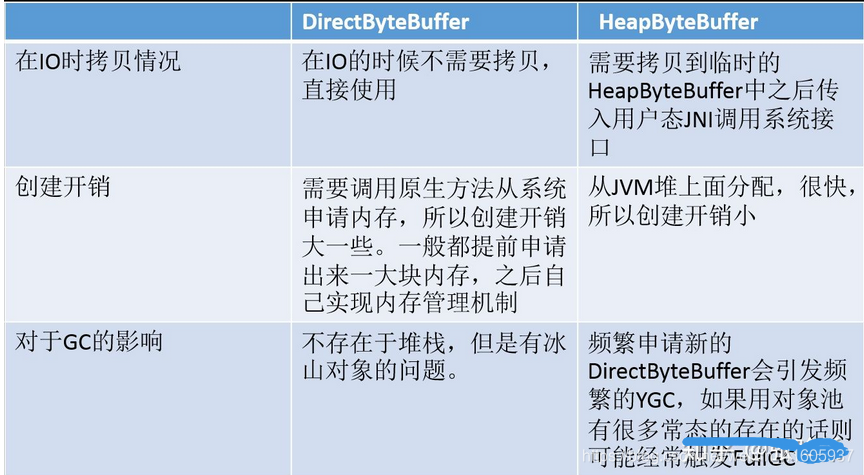

5 DirectBuffer分配Java中NIO的核心缓冲就是ByteBuffer，所有的IO操作都是通过这个ByteBuffer进行的；Bytebuffer有两种：
分配HeapByteBuffer
ByteBuffer buffer = ByteBuffer.allocate(int capacity);分配DirectByteBuffer
ByteBuffer buffer = ByteBuffer.allocateDirect(int capacity);
FileChannel的force方法： FileChannel.force()方法将通道里尚未写入磁盘的数据强制写到磁盘上。出于性能方面的考虑，操作系统会将数据缓存在内存中，所以无法保证写入到FileChannel里的数据一定会即时写到磁盘上。要保证这一点，需要调用force()方法。 force()方法有一个boolean类型的参数，指明是否同时将文件元数据（权限信息等）写到磁盘上。
6.2 FileChannel和SocketChannel依赖的IOUtil源码解析无论是FileChannel还是SocketChannel，他们的读写方法都依赖IOUtil的相同方法，我们这里来看下： IOUtil.java
static int write(FileDescriptor var0, ByteBuffer var1, long var2, NativeDispatcher var4) throws IOException {
//如果是DirectBuffer，直接写
if (var1 instanceof DirectBuffer) {
return writeFromNativeBuffer(var0, var1, var2, var4);
} else {
//非DirectBuffer
//获取已经读取到的位置
int var5 = var1.position();
//获取可以读到的位置
int var6 = var1.limit();

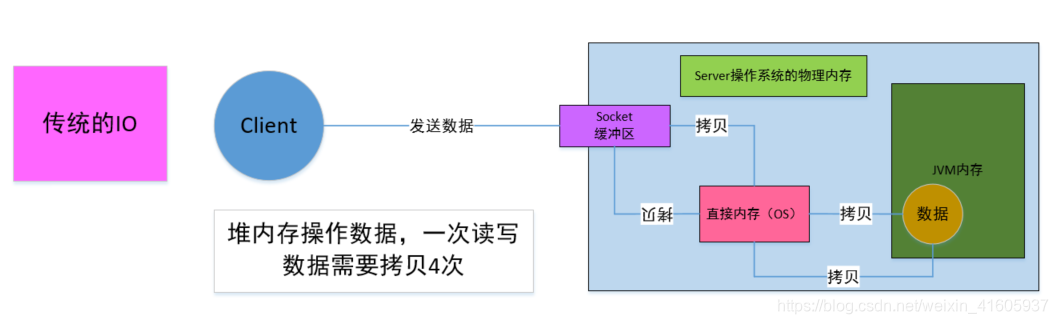

assert var5 临时的DirectByteBuffer –> 应用 Non-direct ByteBuffer –> 临时的Direct ByteBuffer –> 网络这种方式是直接在堆外分配一个内存(即，native memory)来存储数据， 程序通过JNI直接将数据读/写到堆外内存中。因为数据直接写入到了堆外内存中，所以这种方式就不会再在JVM管控的堆内再分配内存来存储数据了，也就不存在堆内内存和堆外内存数据拷贝的操作了。这样在进行I/O操作时，只需要将这个堆外内存地址传给JNI的I/O的函数就好了。

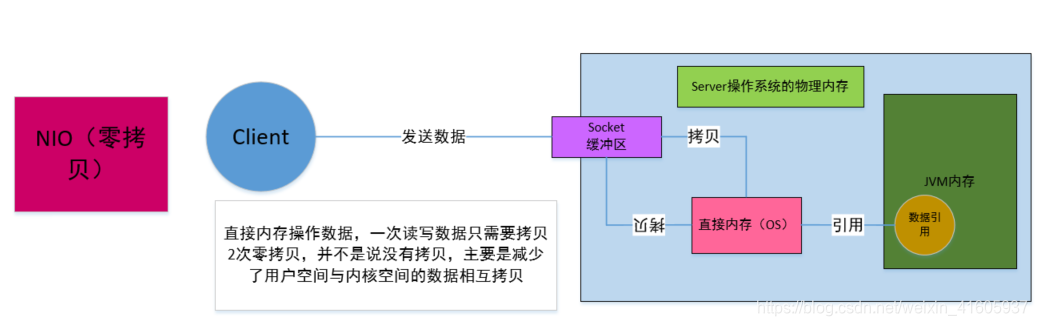

采用Direct ByteBuffer的流程是这样的：
网络 –> 应用 Direct ByteBuffer –> 网络可以看到，除开构造和析构临时Direct ByteBuffer的时间外，起码还能节约两次内存拷贝的时间。
6.4 那么是否在任何情况下都采用Direct Buffer呢？不是。对于大部分应用而言，两次内存拷贝的时间几乎可以忽略不计，而构造和析构DirectBuffer的时间却相对较长。在JVM的实现当中，某些方法会缓存一部分临时Direct ByteBuffer，意味着如果采用Direct ByteBuffer仅仅能节约掉两次内存拷贝的时间， 而无法节约构造和析构的时间。就用Sun的实现来说，write(ByteBuffer)和read(ByteBuffer)方法都会缓存临时Direct ByteBuffer，而write(ByteBuffer[])和read(ByteBuffer[])每次都生成新的临时Direct ByteBuffer。
6.5 ByteBuffer创建ByteBuffer创建HeapByteBuffer,分配在堆上的，直接由Java虚拟机负责垃圾收集，你可以把它想象成一个字节数组的包装类
6.6 DirectByteBuffer在DirectByteBuffer中，首先向Bits类申请额度，Bits类有一个全局的totalCapacity变量，记录着全部DirectByteBuffer的总大小，每次申请，都先看看是否超限,堆外内存的限额默认与堆内内存(由-Xmx 设定)相仿，可用 -XX:MaxDirectMemorySize 重新设定。
如果不指定，该参数的默认值为Xmx的值减去1个Survior区的值。 如设置启动参数-Xmx20M -Xmn10M -XX：SurvivorRatio=8,那么申请20M-1M=19M的DirectMemory
如果已经超限，会主动执行Sytem.gc()，期待能主动回收一点堆外内存。System.gc()会触发一个full gc，当然前提是你没有显示的设置-XX:+DisableExplicitGC来禁用显式GC。并且你需要知道，调用System.gc()并不能够保证full gc马上就能被执行。然后休眠一百毫秒，看看totalCapacity降下来没有，如果内存还是不足，就抛出OOM异常。如果额度被批准，就调用大名鼎鼎的sun.misc.Unsafe去分配内存,返回内存基地址。
所以，一般的框架里面，会在启动时申请一大块DirectByteBuffer，然后自己做内存管理，最后，创建一个Cleaner，并把代表清理动作的Deallocator类绑定 – 降低Bits里的totalCapacity，并调用Unsafe调free去释放内存。

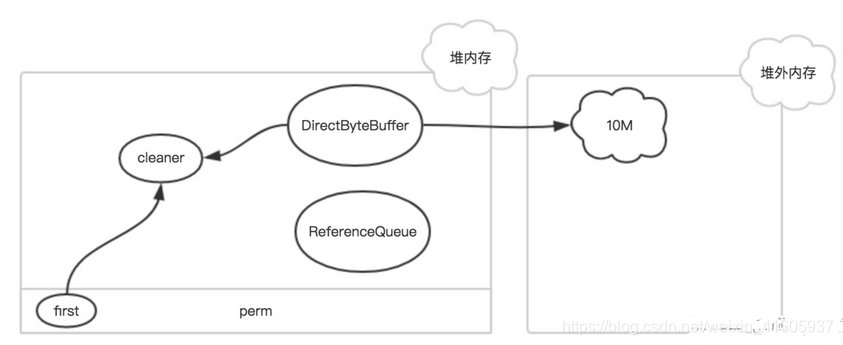

6.7 ByteBuffer回收HeapByteBuffer就不要说了，GC就帮忙处理了。这儿主要说下DirectByteBuffer 存在于堆内的DirectByteBuffer对象很小，只存着基地址和大小等几个属性，和一个Cleaner，但它代表着后面所分配的一大段内存，是所谓的冰山对象。其中first是Cleaner类的静态变量，Cleaner对象在初始化时会被添加到Clener链表中，和first形成引用关系，ReferenceQueue是用来保存需要回收的Cleaner对象。

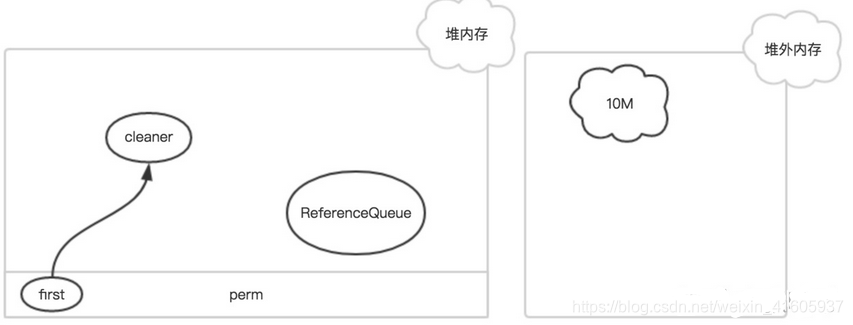

如果该DirectByteBuffer对象在一次GC中被回收了
此时，只有Cleaner对象唯一保存了堆外内存的数据（开始地址、大小和容量），在下一次Full GC时，把该Cleaner对象放入到ReferenceQueue中，并触发clean方法。
快速回顾一下堆内的GC机制，当新生代满了，就会发生young gc；如果此时对象还没失效，就不会被回收；撑过几次young gc后，对象被迁移到老生代；当老生代也满了，就会发生full gc。
这里可以看到一种尴尬的情况，因为DirectByteBuffer本身的个头很小，只要熬过了young gc，即使已经失效了也能在老生代里舒服的呆着，不容易把老生代撑爆触发full gc，如果没有别的大块头进入老生代触发full gc，就一直在那耗着，占着一大片堆外内存不释放。这时，就只能靠前面提到的申请额度超限时触发的system.gc()来救场了。但这道最后的保险其实也不很好，首先它会中断整个进程，然后它让当前线程睡了整整一百毫秒，而且如果gc没在一百毫秒内完成，它仍然会无情的抛出OOM异常。还有，万一，万一大家迷信某个调优指南设置了-DisableExplicitGC禁止了system.gc()，那就不好玩了。所以，堆外内存还是自己主动点回收更好，比如Netty就是这么做的
7. 查看DirectBuffer使用情况的方法： 7.1. 进程内获取：MBeanServer mbs = ManagementFactory. getPlatformMBeanServer() ;
ObjectName objectName = new ObjectName("java.nio:type=BufferPool,name=direct" ) ;
MBeanInfo info = mbs.getMBeanInfo(objectName) ;
for(MBeanAttributeInfo i : info.getAttributes()) {
System.out .println(i.getName() + ":" + mbs.getAttribute(objectName , i.getName()));
}JMX获取 如果目标机器没有启动JMX，那么添加jvm参数：
-Dcom.sun.management.jmxremote.port=9999
-Dcom.sun.management.jmxremote.authenticate=false
-Dcom.sun.management.jmxremotAe.ssl=false重启进程 然后本机通过JMX连接访问：
String jmxURL = "service:jmx:rmi:///jndi/rmi://10.125.6.204:9999/jmxrmi" ;
JMXServiceURL serviceURL = new JMXServiceURL(jmxURL);
Map map = new HashMap() ;
String[] credentials = new String[] { "monitorRole" , "QED" } ;
map.put( "jmx.remote.credentials" , credentials) ;
JMXConnector connector = JMXConnectorFactory. connect(serviceURL , map);
MBeanServerConnection mbsc = connector.getMBeanServerConnection() ;
ObjectName objectName = new ObjectName("java.nio:type=BufferPool,name=direct" ) ;
MBeanInfo mbInfo = mbsc.getMBeanInfo(objectName) ;
for(MBeanAttributeInfo i : mbInfo.getAttributes()) {
System.out .println(i.getName() + ":" + mbsc.getAttribute(objectName , i.getName()));
}本地也可以通过 JConsole 工具查看：但是注意，采集不要太频繁。否则会触发所有线程进入安全点（也就是 Stop the world）
