摘要
将分析一下work线程中的read过程，其中涉及到零拷贝技术的及其源码分析。
Read codeprivate static void processSelectedKey(SelectionKey k, AbstractNioChannel ch) {
final NioUnsafe unsafe = ch.unsafe();
//检查该SelectionKey是否有效，如果无效，则关闭channel
if (!k.isValid()) {
// close the channel if the key is not valid anymore
unsafe.close(unsafe.voidPromise());
return;
}
try {
int readyOps = k.readyOps();
// Also check for readOps of 0 to workaround possible JDK bug which may otherwise lead
// to a spin loop
// 如果准备好READ或ACCEPT则触发unsafe.read() ,检查是否为0，如上面的源码英文注释所说：解决JDK可能会产生死循环的一个bug。
if ((readyOps & (SelectionKey.OP_READ | SelectionKey.OP_ACCEPT)) != 0 || readyOps == 0) {
unsafe.read();
if (!ch.isOpen()) {
//如果已经关闭，则直接返回即可，不需要再处理该channel的其他事件
// Connection already closed - no need to handle write.
return;
}
}
// 如果准备好了WRITE则将缓冲区中的数据发送出去，如果缓冲区中数据都发送完成，则清除之前关注的OP_WRITE标记
if ((readyOps & SelectionKey.OP_WRITE) != 0) {
// Call forceFlush which will also take care of clear the OP_WRITE once there is nothing left to write
ch.unsafe().forceFlush();
}
// 如果是OP_CONNECT，则需要移除OP_CONNECT否则Selector.select(timeout)将立即返回不会有任何阻塞，这样可能会出现cpu 100%
if ((readyOps & SelectionKey.OP_CONNECT) != 0) {
// remove OP_CONNECT as otherwise Selector.select(..) will always return without blocking
// See https://github.com/netty/netty/issues/924
int ops = k.interestOps();
ops &= ~SelectionKey.OP_CONNECT;
k.interestOps(ops);
unsafe.finishConnect();
}
} catch (CancelledKeyException ignored) {
unsafe.close(unsafe.voidPromise());
}
}该方法主要是对SelectionKey k进行了检查，有如下几种不同的情况：
- 1）OP_ACCEPT，接受客户端连接
- 2）OP_READ, 可读事件, 即 Channel 中收到了新数据可供上层读取。
- 3）OP_WRITE, 可写事件, 即上层可以向 Channel 写入数据。
- 4）OP_CONNECT, 连接建立事件, 即 TCP 连接已经建立, Channel 处于 active 状态。
主要来看下当work 线程 selector检测到OP_READ事件时，内部干了些什么？
if ((readyOps & (SelectionKey.OP_READ | SelectionKey.OP_ACCEPT)) != 0 || readyOps == 0) {
unsafe.read();
if (!ch.isOpen()) {
//如果已经关闭，则直接返回即可，不需要再处理该channel的其他事件
// Connection already closed - no need to handle write.
return;
}
}从代码中可以看到，当selectionKey发生的事件是SelectionKey.OP_READ，执行unsafe的read方法。注意这里的unsafe是NioByteUnsafe的实例。为什么说这里的unsafe是NioByteUnsafe的实例呢？在上篇博文Netty源码分析：accept中我们知道Boss NioEventLoopGroup中的NioEventLoop只负责accpt客户端连接，然后将该客户端注册到Work NioEventLoopGroup中的NioEventLoop中，即最终是由work线程对应的selector来进行read等时间的监听，即work线程中的channel为SocketChannel，SocketChannel的unsafe就是NioByteUnsafe的实例。
Unsafe中的read()@Override
public void read() {
final ChannelConfig config = config();
if (!config.isAutoRead() && !isReadPending()) {
// ChannelConfig.setAutoRead(false) was called in the meantime
removeReadOp();
return;
}
final ChannelPipeline pipeline = pipeline();
final ByteBufAllocator allocator = config.getAllocator();
final int maxMessagesPerRead = config.getMaxMessagesPerRead();
RecvByteBufAllocator.Handle allocHandle = this.allocHandle;
if (allocHandle == null) {
this.allocHandle = allocHandle = config.getRecvByteBufAllocator().newHandle();
}
ByteBuf byteBuf = null;
int messages = 0;
boolean close = false;
try {
int totalReadAmount = 0;
boolean readPendingReset = false;
do {
//1、分配缓存
byteBuf = allocHandle.allocate(allocator);
int writable = byteBuf.writableBytes();//可写的字节容量
//2、将socketChannel数据写入缓存
int localReadAmount = doReadBytes(byteBuf);
if (localReadAmount = Integer.MAX_VALUE - localReadAmount) {
// Avoid overflow.
totalReadAmount = Integer.MAX_VALUE;
break;
}
totalReadAmount += localReadAmount;
// stop reading
if (!config.isAutoRead()) {
break;
}
if (localReadAmount < writable) {
// Read less than what the buffer can hold,
// which might mean we drained the recv buffer completely.
break;
}
} while (++ messages < maxMessagesPerRead);
pipeline.fireChannelReadComplete();
allocHandle.record(totalReadAmount);
if (close) {
closeOnRead(pipeline);
close = false;
}
} catch (Throwable t) {
handleReadException(pipeline, byteBuf, t, close);
} finally {
if (!config.isAutoRead() && !isReadPending()) {
removeReadOp();
}
}
}
}allocHandle负责自适应调整当前缓存分配的大小，以防止缓存分配过多或过少，先看allocHandler的实例化过程。
RecvByteBufAllocator.Handle allocHandle = this.allocHandle;
if (allocHandle == null) {
this.allocHandle = allocHandle = config.getRecvByteBufAllocator().newHandle();
}其中， config.getRecvByteBufAllocator()得到的是一个 AdaptiveRecvByteBufAllocator实例DEFAULT。
public static final AdaptiveRecvByteBufAllocator DEFAULT = new AdaptiveRecvByteBufAllocator();而AdaptiveRecvByteBufAllocator中的newHandler()方法的代码如下：
@Override
public Handle newHandle() {
return new HandleImpl(minIndex, maxIndex, initial);
}
HandleImpl(int minIndex, int maxIndex, int initial) {
this.minIndex = minIndex;
this.maxIndex = maxIndex;
index = getSizeTableIndex(initial);
nextReceiveBufferSize = SIZE_TABLE[index];
}其中，上面方法中所用到参数：minIndex maxIndex initial是什么意思呢？含义如下：minIndex是最小缓存在SIZE_TABLE中对应的下标。maxIndex是最大缓存在SIZE_TABLE中对应的下标，initial为初始化缓存大小。
AdaptiveRecvByteBufAllocator的相关常量字段
public class AdaptiveRecvByteBufAllocator implements RecvByteBufAllocator {
static final int DEFAULT_MINIMUM = 64;
static final int DEFAULT_INITIAL = 1024;
static final int DEFAULT_MAXIMUM = 65536;
private static final int INDEX_INCREMENT = 4;
private static final int INDEX_DECREMENT = 1;
private static final int[] SIZE_TABLE;1）、SIZE_TABLE：按照从小到大的顺序预先存储可以分配的缓存大小。 从16开始，每次累加16，直到496，接着从512开始，每次增大一倍，直到溢出。SIZE_TABLE初始化过程如下。
static {
List sizeTable = new ArrayList();
for (int i = 16; i < 512; i += 16) {
sizeTable.add(i);
}
for (int i = 512; i > 0; i > 1;
int a = SIZE_TABLE[mid];
int b = SIZE_TABLE[mid + 1];
if (size > b) {
low = mid + 1;
} else if (size < a) {
high = mid - 1;
} else if (size == a) {
return mid;
} else { //这里的情况就是 a < size 0) {
writerIndex += writtenBytes;
}
return writtenBytes;
}这里的setBytes方法有不同的实现，这里看下UnpooledUnsafeDirectByteBuf的setBytes的实现。
UnpooledUnsafeDirectByteBuf.java
@Override
public int setBytes(int index, ScatteringByteChannel in, int length) throws IOException {
ensureAccessible();
ByteBuffer tmpBuf = internalNioBuffer();
tmpBuf.clear().position(index).limit(index + length);
try {
return in.read(tmpBuf);
} catch (ClosedChannelException ignored) {
return -1;//当Channel 已经关闭，则返回-1.
}
}
private ByteBuffer internalNioBuffer() {
ByteBuffer tmpNioBuf = this.tmpNioBuf;
if (tmpNioBuf == null) {
this.tmpNioBuf = tmpNioBuf = buffer.duplicate();
}
return tmpNioBuf;
}最终底层采用ByteBuffer实现read操作，无论是PooledByteBuf、还是UnpooledXXXBuf，里面都将底层数据结构BufBuffer/array转换为ByteBuffer 来实现read操作。即无论是UnPooledXXXBuf还是PooledXXXBuf里面都有一个ByteBuffer tmpNioBuf，这个tmpNioBuf才是真正用来存储从管道Channel中读取出的内容的。到这里就完成了将channel的数据读入到了缓存Buf中。
我们具体来看看 in.read(tmpBuf); FileChannel和SocketChannel的read最后是依赖IOUtil来实现。
public int read(ByteBuffer dst) throws IOException {
ensureOpen();
if (!readable)
throw new NonReadableChannelException();
synchronized (positionLock) {
int n = 0;
int ti = -1;
try {
begin();
ti = threads.add();
if (!isOpen())
return 0;
do {
n = IOUtil.read(fd, dst, -1, nd);
} while ((n == IOStatus.INTERRUPTED) && isOpen());
return IOStatus.normalize(n);
} finally {
threads.remove(ti);
end(n > 0);
assert IOStatus.check(n);
}
}
}最后目的就是将SocketChannel中的数据读出存放到ByteBuffer dst中，我们看看 IOUtil.read(fd, dst, -1, nd)
static int read(FileDescriptor var0, ByteBuffer var1, long var2, NativeDispatcher var4) throws IOException {
if (var1.isReadOnly()) {
throw new IllegalArgumentException("Read-only buffer");
//如果最终承载数据的buffer是DirectBuffer，则直接将数据读入到堆外内存中
} else if (var1 instanceof DirectBuffer) {
return readIntoNativeBuffer(var0, var1, var2, var4);
} else {
// 分配临时的堆外内存
ByteBuffer var5 = Util.getTemporaryDirectBuffer(var1.remaining());
int var7;
try {
// Socket I/O 操作会将数据读入到堆外内存中
int var6 = readIntoNativeBuffer(var0, var5, var2, var4);
var5.flip();
if (var6 > 0) {
// 将堆外内存的数据拷贝到堆内存中（用户定义的缓存，在jvm中分配内存）
var1.put(var5);
}
var7 = var6;
} finally {
// 里面会调用DirectBuffer.cleaner().clean()来释放临时的堆外内存
Util.offerFirstTemporaryDirectBuffer(var5);
}
return var7;
}

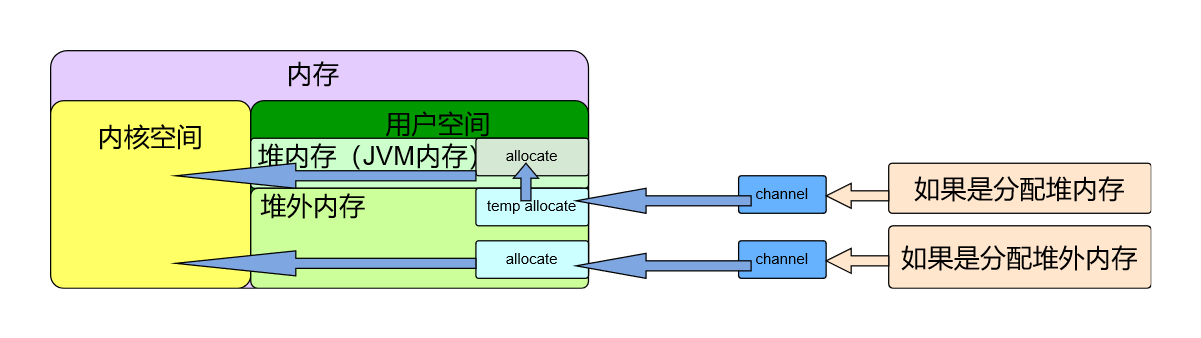

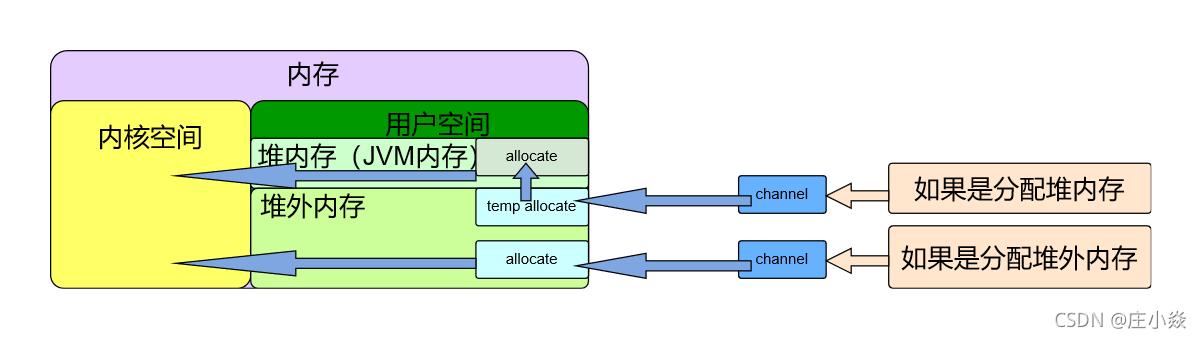

}通过上述实现可以看出，基于channel的数据读取步骤如下：
- 1、如果缓存内存是DirectBuffer，就直接将Channel中的数据读取到堆外内存
- 2、如果缓存内存是堆内存，则先申请一块和缓存同大小的临时 DirectByteBuffer var5。
- 3、将内核缓存中的数据读到堆外缓存var5，底层由NativeDispatcher的read实现。
- 4、把堆外缓存var5的数据拷贝到堆内存var1（用户定义的缓存，在jvm中分配内存）。
- 5、会调用DirectBuffer.cleaner().clean()来释放创建的临时的堆外内存
如果AbstractNioByteChannel.read中第一步创建的是堆外内存，则会直接将数据读入到堆外内存，并不会先创建临时堆外内存，再将数据读入到堆外内存，最后将堆外内存拷贝到堆内存，简单的说，如果使用堆外内存，则只会复制一次数据，如果使用堆内存，则会复制两次数据
readIntoNativeBuffer.java
这个函数就是将内核缓冲区中的数据读取到堆外缓存DirectBuffer
private static int readIntoNativeBuffer(FileDescriptor filedescriptor, ByteBuffer bytebuffer, long l, NativeDispatcher nativedispatcher, Object obj) throws IOException {
int i = bytebuffer.position();
int j = bytebuffer.limit();
//如果断言开启，buffer的position大于limit，则抛出断言错误
if(!$assertionsDisabled && i > j)
throw new AssertionError();
//获取需要读的字节数
int k = i > j ? 0 : j - i;
if(k == 0)
return 0;
int i1 = 0;
//从输入流读取k个字节到buffer
if(l != -1L)
i1 = nativedispatcher.pread(filedescriptor, ((DirectBuffer)bytebuffer).address() + (long)i, k, l, obj);
else
i1 = nativedispatcher.read(filedescriptor, ((DirectBuffer)bytebuffer).address() + (long)i, k);
//重新定位buffer的position
if(i1 > 0)
bytebuffer.position(i + i1);
return i1;
}AbstractNioByteChannel.read()
@Override
public void read() {
//...
try {
int totalReadAmount = 0;
boolean readPendingReset = false;
do {
byteBuf = allocHandle.allocate(allocator);
int writable = byteBuf.writableBytes();
int localReadAmount = doReadBytes(byteBuf);
if (localReadAmount = Integer.MAX_VALUE - localReadAmount) {
// Avoid overflow.
totalReadAmount = Integer.MAX_VALUE;
break;
}
totalReadAmount += localReadAmount;
// stop reading
if (!config.isAutoRead()) {
break;
}
if (localReadAmount < writable) {
// Read less than what the buffer can hold,
// which might mean we drained the recv buffer completely.
break;
}
} while (++ messages < maxMessagesPerRead);
pipeline.fireChannelReadComplete();
allocHandle.record(totalReadAmount);
if (close) {
closeOnRead(pipeline);
close = false;
}
} catch (Throwable t) {
handleReadException(pipeline, byteBuf, t, close);
} finally {
if (!config.isAutoRead() && !isReadPending()) {
removeReadOp();
}
}
}
}int localReadAmount = doReadBytes(byteBuf);
- 1、如果返回0，则表示没有读取到数据，则退出循环。
- 2、如果返回-1，表示对端已经关闭连接，则退出循环。
- 3、否则，表示读取到了数据，数据读入缓存后，触发pipeline的ChannelRead事件，byteBuf作为参数进行后续处理，这时自定义Inbound类型的handler就可以进行业务处理了。Pipeline的事件处理在我之前的博文中有详细的介绍。处理完成之后，再一次从Channel读取数据，直至退出循环。
- 4、循环次数超过maxMessagesPerRead时，即只能在管道中读取maxMessagesPerRead次数据，既是还没有读完也要退出。在上篇博文中，Boss线程接受客户端连接也用到了此变量，即当boss线程 selector检测到OP_ACCEPT事件后一次只能接受maxMessagesPerRead个客户端连接。
