Redis——Redis内存模型原理

摘要

Redis是目前最火爆的内存数据库之一，通过在内存中读写数据，大大提高了读写速度，可以说Redis是实现网站高并发不可或缺的一部分。我们使用Redis时，会接触Redis的5种对象类型（字符串、哈希、列表、集合、有序集合），丰富的类型是Redis相对于Memcached等的一大优势。在了解Redis的5种对象类型的用法和特点的基础上，进一步了解Redis的内存模型，对Redis的使用有很大帮助，例如：

• 1、估算Redis内存使用量。目前为止，内存的使用成本仍然相对较高，使用内存不能无所顾忌；根据需求合理的评估Redis的内存使用量，选择合适的机器配置，可以在满足需求的情况下节约成本。
• 2、优化内存占用。了解Redis内存模型可以选择更合适的数据类型和编码，更好的利用Redis内存。
• 3、分析解决问题。当Redis出现阻塞、内存占用等问题时，尽快发现导致问题的原因，便于分析解决问题。

一、Redis内存统计

工欲善其事必先利其器，在说明Redis内存之前首先说明如何统计Redis使用内存的情况。在客户端通过redis-cli连接服务器后（后面如无特殊说明，客户端一律使用redis-cli），通过info命令可以查看内存使用情况：info memory

info命令可以显示redis服务器的许多信息，包括服务器基本信息、CPU、内存、持久化、客户端连接信息等等；memory是参数，表示只显示内存相关的信息。

• used_memory：Redis分配器分配的内存总量（单位是字节），包括使用的虚拟内存（即swap）；Redis分配器后面会介绍。used_memory_human只是显示更友好。
• used_memory_rss：Redis进程占据操作系统的内存（单位是字节），与top及ps命令看到的值是一致的；除了分配器分配的内存之外，used_memory_rss还包括进程运行本身需要的内存、内存碎片等，但是不包括虚拟内存。因此，used_memory和used_memory_rss，前者是从Redis角度得到的量，后者是从操作系统角度得到的量。二者之所以有所不同，一方面是因为内存碎片和Redis进程运行需要占用内存，使得前者可能比后者小，另一方面虚拟内存的存在，使得前者可能比后者大。由于在实际应用中，Redis的数据量会比较大，此时进程运行占用的内存与Redis数据量和内存碎片相比，都会小得多；因此used_memory_rss和used_memory的比例，便成了衡量Redis内存碎片率的参数；这个参数就是mem_fragmentation_ratio。
• mem_fragmentation_ratio：内存碎片比率，该值是used_memory_rss / used_memory的比值。mem_fragmentation_ratio一般大于1，且该值越大，内存碎片比例越大。mem_fragmentation_ratio1)，称为共享对象。Redis为了节省内存，当有一些对象重复出现时，新的程序不会创建新的对象，而是仍然使用原来的对象。这个被重复使用的对象，就是共享对象。目前共享对象仅支持整数值的字符串对象。

  共享对象的具体实现：Redis的共享对象目前只支持整数值的字符串对象。之所以如此，实际上是对内存和CPU（时间）的平衡：共享对象虽然会降低内存消耗，但是判断两个对象是否相等却需要消耗额外的时间。对于整数值，判断操作复杂度为O(1)；对于普通字符串，判断复杂度为O(n)；而对于哈希、列表、集合和有序集合，判断的复杂度为O(n^2)。

  虽然共享对象只能是整数值的字符串对象，但是5种类型都可能使用共享对象（如哈希、列表等的元素可以使用）。

  就目前的实现来说，Redis服务器在初始化时，会创建10000个字符串对象，值分别是0~9999的整数值；当Redis需要使用值为0~9999的字符串对象时，可以直接使用这些共享对象。10000这个数字可以通过调整参数REDIS_SHARED_INTEGERS（4.0中是OBJ_SHARED_INTEGERS）的值进行改变。

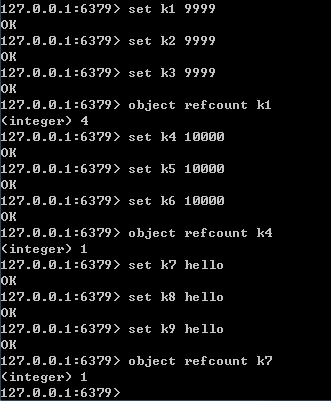

  共享对象的引用次数可以通过object refcount命令查看，如下图所示。命令执行的结果页佐证了只有0~9999之间的整数会作为共享对象。



  ptr：ptr指针指向具体的数据，如前面的例子中，set hello world，ptr指向包含字符串world的SDS。ptr指针占据的字节数与系统有关，例如64位系统中占8个字节。

  总结：综上所述，redisObject的结构与对象类型、编码、内存回收、共享对象都有关系；在64位系统中，一个redisObject对象的大小为16字节：4bit+4bit+24bit+4Byte+8Byte=16Byte。

  使用 RedisObject 的优点主要有两个，分别是：

  1. 通过不同类型的对象，Redis 可以在执行命令之前，根据对象的类型来判断一个对象是否可以执行给定的命令。
  2. 我们可以针对不同的使用场景，为对象设置不同的实现，从而优化内存或查询速度。
  四、Redis的对象类型与内部编码

  Redis支持5种对象类型，而每种结构都有至少两种编码；这样做的好处在于：一方面接口与实现分离，当需要增加或改变内部编码时，用户使用不受影响，另一方面可以根据不同的应用场景切换内部编码，提高效率。Redis各种对象类型支持的内部编码如下图所示(图中版本是Redis3.0，Redis后面版本中又增加了内部编码，关于Redis内部编码的转换，都符合以下规律：编码转换在Redis写入数据时完成，且转换过程不可逆，只能从小内存编码向大内存编码转换。

  详细的Redis的对象的底层实现参考：Redis——底层数据结构原理_庄小焱的博客-CSDN博客

  五、Redis内存优化 5.1 估算redis的内存用量

  要估算redis中的数据占据的内存大小，需要对redis的内存模型有比较全面的了解，包括前面介绍的hashtable、sds、redisobject、各种对象类型的编码方式等。下面以最简单的字符串类型来进行说明。

  假设有90000个键值对，每个key的长度是7个字节，每个value的长度也是7个字节（且key和value都不是整数）；下面来估算这90000个键值对所占用的空间。在估算占据空间之前，首先可以判定字符串类型使用的编码方式：embstr。90000个键值对占据的内存空间主要可以分为两部分：一部分是90000个dictEntry占据的空间；一部分是键值对所需要的bucket空间。

  每个dictEntry占据的空间包括：

  • 1)一个dictEntry，24字节，jemalloc会分配32字节的内存块
  • 2) 一个key，7字节，所以SDS(key)需要7+9=16个字节，jemalloc会分配16字节的内存块
  • 3) 一个redisObject，16字节，jemalloc会分配16字节的内存块
  • 4) 一个value，7字节，所以SDS(value)需要7+9=16个字节，jemalloc会分配16字节的内存块

  综上，一个dictEntry需要32+16+16+16=80个字节。

  bucket空间：bucket数组的大小为大于90000的最小的2^n，是131072；每个bucket元素为8字节（因为64位系统中指针大小为8字节）。因此，可以估算出这90000个键值对占据的内存大小为：90000*80 + 131072*8 = 8248576。

  public class RedisTest {

  　　public static Jedis jedis = new Jedis("localhost", 6379);

  　　public static void main(String[] args) throws Exception{
  　　　　Long m1 = Long.valueOf(getMemory());
  　　　　insertData();
  　　　　Long m2 = Long.valueOf(getMemory());
  　　　　System.out.println(m2 - m1);
  　　}

  　　public static void insertData(){
  　　　　for(int i = 10000; i < 100000; i++){
  　　　　　　jedis.set("aa" + i, "aa" + i); //key和value长度都是7字节，且不是整数
  　　　　}
  　　}

  　　public static String getMemory(){
  　　　　String memoryAllLine = jedis.info("memory");
  　　　　String usedMemoryLine = memoryAllLine.split("\r\n")[1];
  　　　　String memory = usedMemoryLine.substring(usedMemoryLine.indexOf(':') + 1);
  　　　　return memory;
  　　}
  }

  5.2 优化内存占用
  • 利用jemalloc特性进行优化，上一小节所讲述的90000个键值便是一个例子。由于jemalloc分配内存时数值是不连续的，因此key/value字符串变化一个字节，可能会引起占用内存很大的变动；在设计时可以利用这一点。例如，如果key的长度如果是8个字节，则SDS为17字节，jemalloc分配32字节；此时将key长度缩减为7个字节，则SDS为16字节，jemalloc分配16字节；则每个key所占用的空间都可以缩小一半。
  • 使用整型/长整型，如果是整型/长整型，Redis会使用int类型（8字节）存储来代替字符串，可以节省更多空间。因此在可以使用长整型/整型代替字符串的场景下，尽量使用长整型/整型。
  • 共享对象，利用共享对象，可以减少对象的创建（同时减少了redisObject的创建），节省内存空间。目前redis中的共享对象只包括10000个整数（0-9999）；可以通过调整REDIS_SHARED_INTEGERS参数提高共享对象的个数；例如将REDIS_SHARED_INTEGERS调整到20000，则0-19999之间的对象都可以共享。考虑这样一种场景：论坛网站在redis中存储了每个帖子的浏览数，而这些浏览数绝大多数分布在0-20000之间，这时候通过适当增大REDIS_SHARED_INTEGERS参数，便可以利用共享对象节省内存空间。
  • 避免过度设计，然而需要注意的是，不论是哪种优化场景，都要考虑内存空间与设计复杂度的权衡；而设计复杂度会影响到代码的复杂度、可维护性。如果数据量较小，那么为了节省内存而使得代码的开发、维护变得更加困难并不划算；还是以前面讲到的90000个键值对为例，实际上节省的内存空间只有几MB。但是如果数据量有几千万甚至上亿，考虑内存的优化就比较必要了。
  5.3 优化redis内存碎片

  内存碎片率是一个重要的参数，对redis 内存的优化有重要意义。如果内存碎片率过高（jemalloc在1.03左右比较正常），说明内存碎片多，内存浪费严重；这时便可以考虑重启redis服务，在内存中对数据进行重排，减少内存碎片。如果内存碎片率小于1，说明redis内存不足，部分数据使用了虚拟内存（即swap）；由于虚拟内存的存取速度比物理内存差很多（2-3个数量级），此时redis的访问速度可能会变得很慢。因此必须设法增大物理内存（可以增加服务器节点数量，或提高单机内存），或减少redis中的数据。要减少redis中的数据，除了选用合适的数据类型、利用共享对象等，还有一点是要设置合理的数据回收策略（maxmemory-policy），当内存达到一定量后，根据不同的优先级对内存进行回收。
