摘要：在本文中，我们提出了一个紧密耦合的多模式SLAM框架，集成了大量的传感器：惯性测量单元、摄像机、多激光雷达和UWB距离测量，因此被称为VIRAL(视觉惯性测距激光雷达)SLAM。为了实现这样一个全面的传感器融合系统，必须解决几个挑战，如数据同步、多线程编程、BA优化以及超宽带和机载传感器之间的冲突坐标帧，以确保实时定位和状态估计的平滑更新。
为此，我们提出采用两阶段方法。在第一阶段，在核心里程计线程中处理本地滑动窗口上的激光雷达、相机和惯性测量单元数据。从这个局部图中，新的关键帧被评估以允许进入全局图。还执行基于视觉特征的循环闭合，以用循环约束来补充全局因子图。当全局因子图满足空间分集条件时，触发BA过程，更新超宽带和星载SLAM系统之间的坐标变换。然后，系统无缝过渡到第二阶段，所有传感器紧密集成在里程计线程中。通过在高保真图形物理模拟和公共数据集上的实验，验证了我们系统的性能。
1、传感器数据处理：
（1）激光雷达：

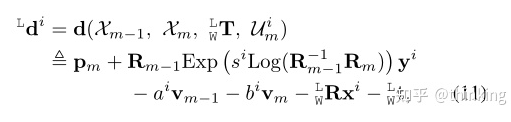

当获得每个激光雷达点云时，立即执行特征提取以产生特征云。通过使用IMU传播的状态进一步补偿该SCFC（倾斜组合特征云）中的运动失真(偏斜)，以获得相对于身体偏斜的CFC（组合特征云）。利用特征地图匹配（FMM）来计算代价函数：
（2）IMU：

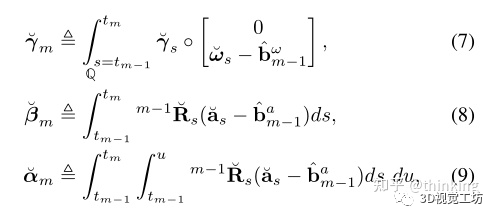

构建IMU预积分观测方程，对应Xm-1和Xm两个连续状态：
其中：
（3）UWB：
根据UWB基站之间的距离测量值，确定UWB基站的坐标 每个基站在tm-1到tm时间段对标签的观测向量可写为：
UWB测距残差为：
其中：
（4）相机：
相机提取特征、获取特征点的三维坐标后，可根据双目相机对特征点的观测构建残差：
根据算法1将相机提取的特征与3D建图进行边缘匹配
2、滑动窗口优化
处理完所有传感器数据后，我们可以将所有因素合并到以下代价函数中：
（1）选取滑动窗口中间帧为关键帧，采用KNN算法，加入任意一帧满足以下两个条件之一
将把该帧列为新的关键帧
（2）闭环：
首先，当一个新的关键帧被添加到内存中时，我们使用DBoW库将视觉特征集与数据库进行比较。如果该方法返回一个匹配，我们使用关键帧的索引来提取变换Tc和Tp，分别称为当前和先前的关键姿态。然后，我们搜索KNN，并建立一个本地地图，计算它们相应的被边缘化的组合特征云（CFC）。
之后，使用ICP来调整CFC来获取适配得分，若得分低于阈值， 意味着比较方案过程实现了高度适合的校准。
最后，构建代价函数进行优化：
构建BA优化框架——代价函数
