04 通过交换机组网

杨林伟 发布时间:2019-08-19 17:32:23 ,浏览量:1

1. 网络交换机介绍

网络交换机(又称“网络交换器”),是一个扩大网络的器材,能为子网络中提供更多的连接端口,以便连接更多的计算机 具有性能价格比高、高度灵活、相对简单、易于实现等特点 以太网技术已成为当今最重要的一种局域网组网技术,网络交换机也就成为了最普及的交换机

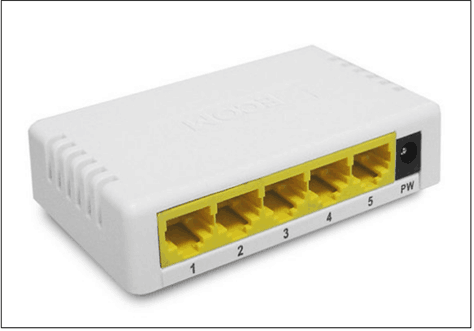

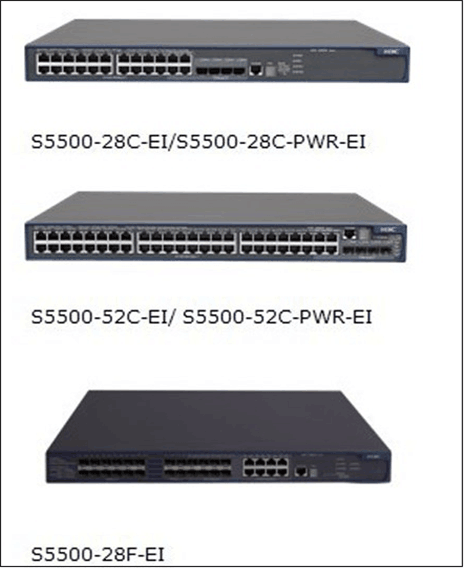

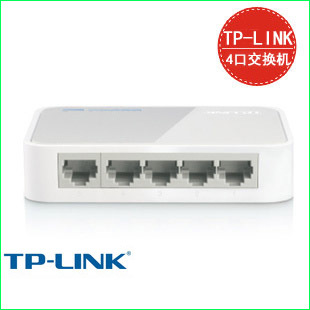

家用级: 在这里插入图片描述 在这里插入图片描述 企业级: 在这里插入图片描述 交换机的作用:

  • 转发过滤:当一个数据帧的目的地址在MAC地址表中有映射时,它被转发到连接目的节点的端口而不是所有端口(如该数据帧为广播帧则转发至所有端口)。
  • 学习功能:以太网交换机了解每一端口相连设备的MAC地址,并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。
2. 通信过程(pc+switch)

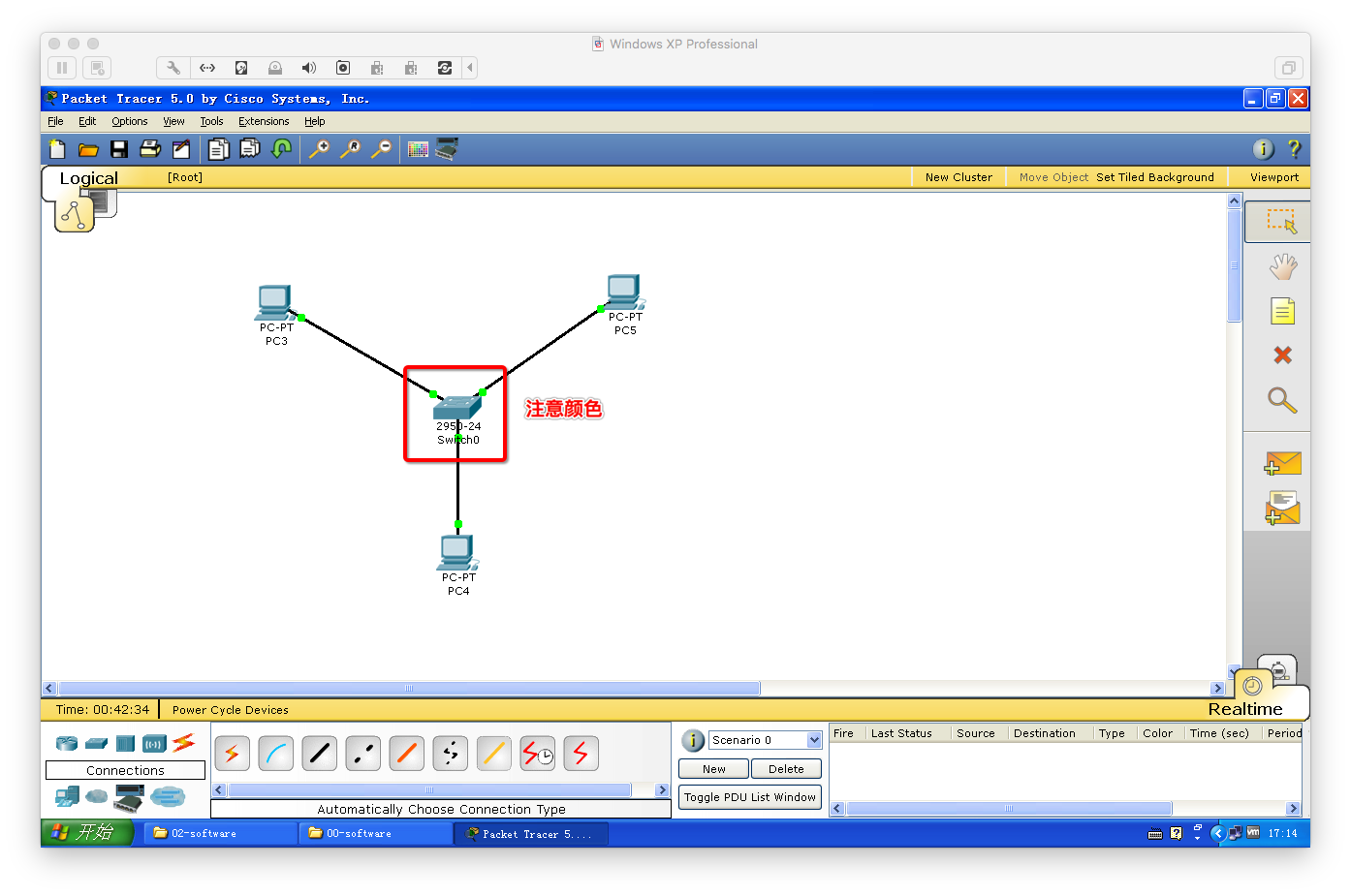

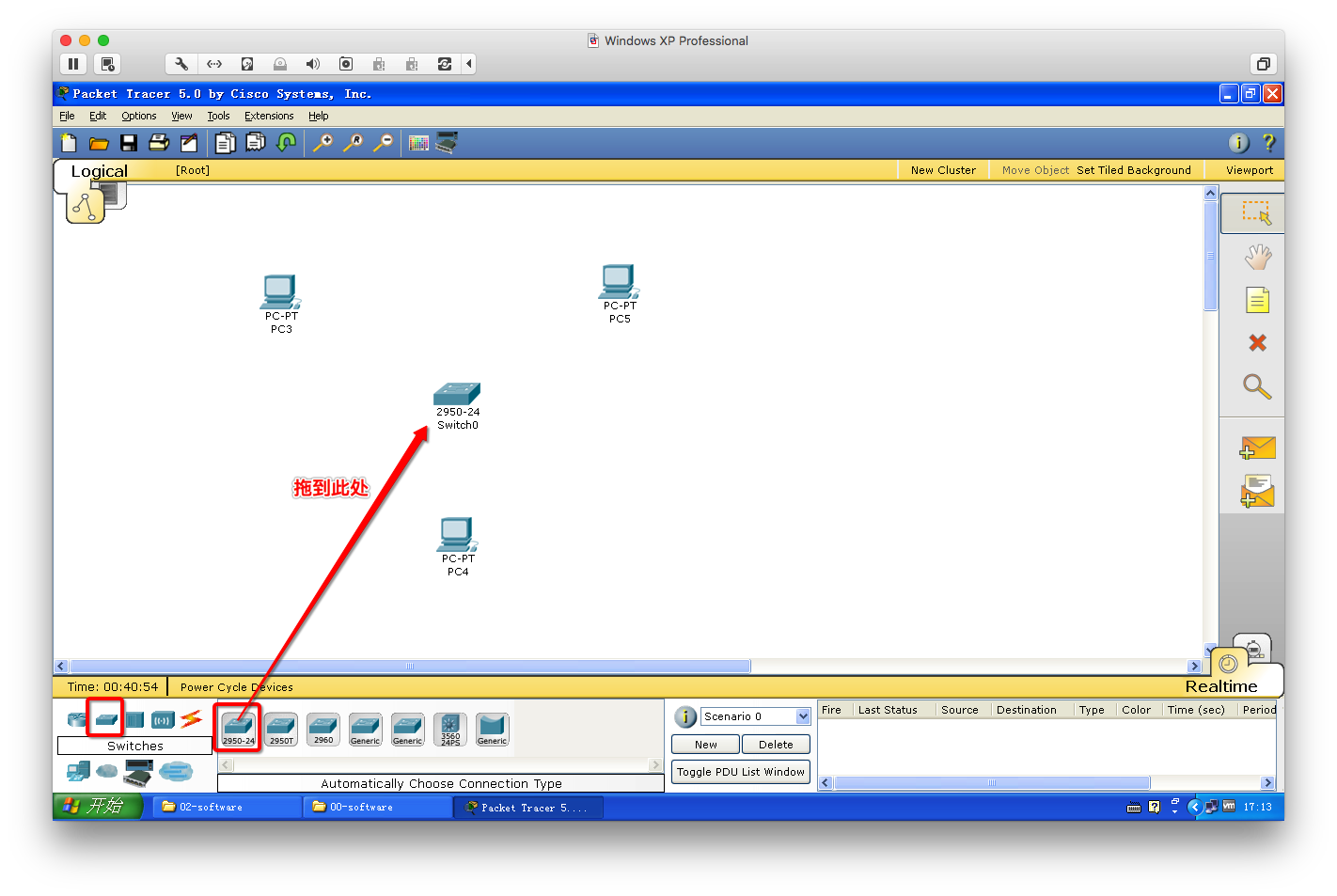

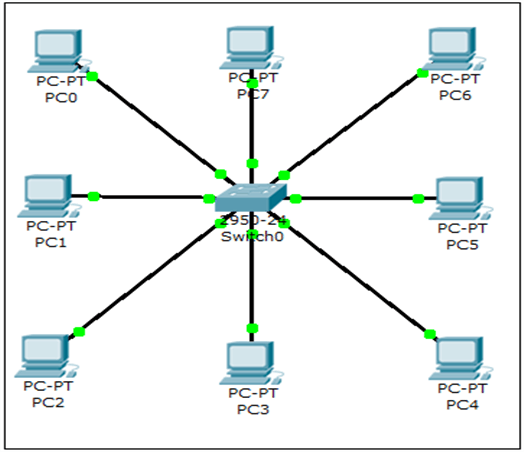

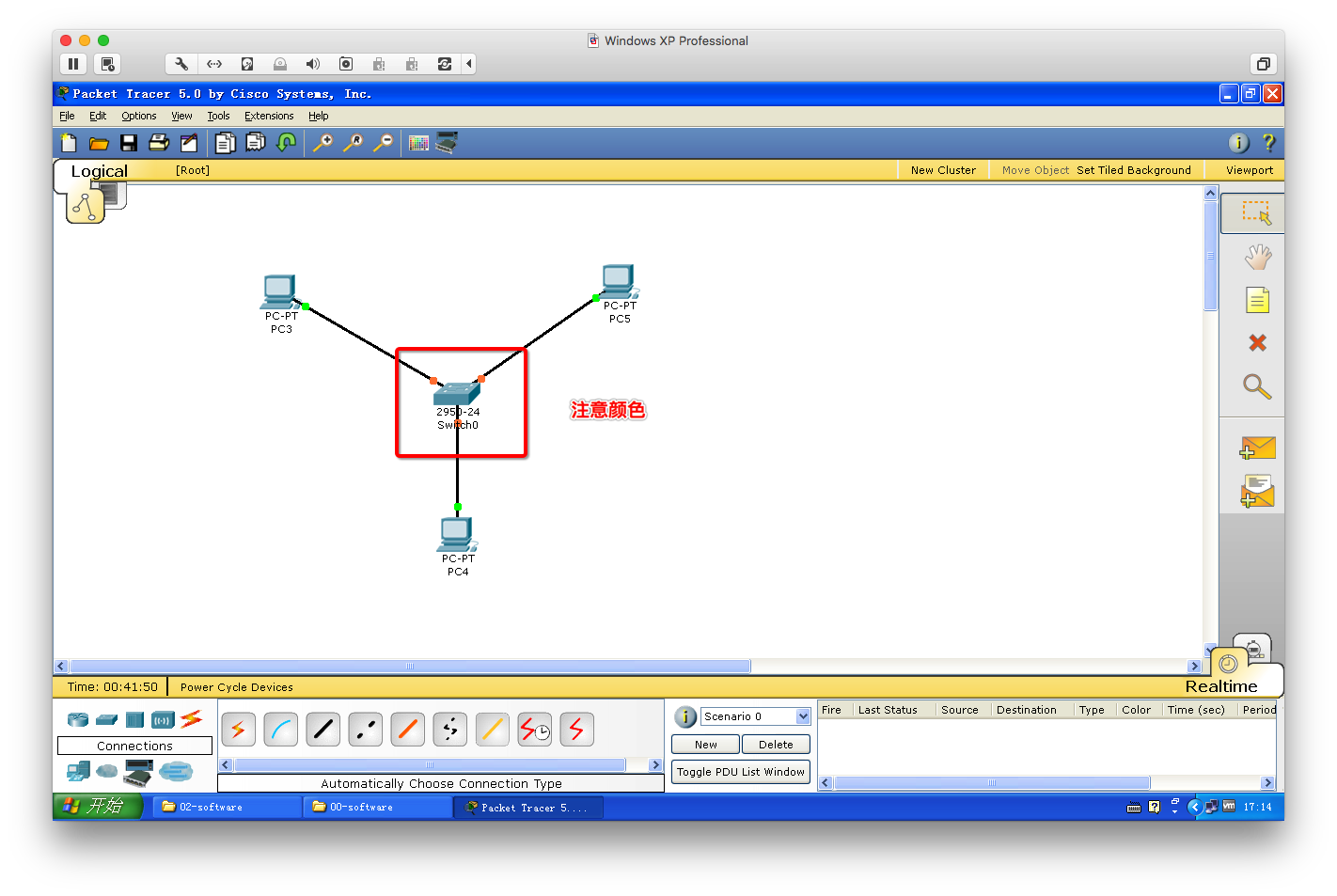

在Packet Tracer 中,完成如下图示的链接: 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 注意:

  • 每台pc必须手动设置IP、netmask 192.168.1.1/255.255.255.0 …… 192.168.1.8/255.255.255.0

arp缓存表

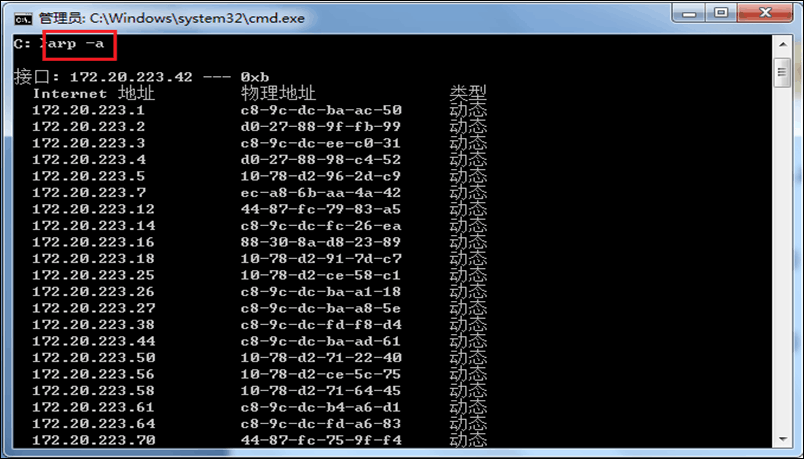

  • 每台pc都会有一个arp缓存表,用来记录IP所对应的的MAC 在这里插入图片描述
3.总结

1.交换机能够完成多个电脑的链接

2.每个数据包的发送都是以广播的形式进行的,容易堵塞网络

3.如果PC不知目标IP所对应的的MAC,那么可以看出,pc会先发送arp广播,得到对方的MAC然后,在进行数据的传送。

4.当switch第一次收到arp广播数据,会把arp广播数据包转发给所有端口(除来源端口);如果以后还有pc询问此IP的MAC,那么只是向目标的端口进行转发数据。
