29 QT - 绘图设备

绘图设备是指继承QPainterDevice的子类。Qt一共提供了四个这样的类，分别是QPixmap、QBitmap、QImage和 QPicture。其中:

• QPixmap专门为图像在屏幕上的显示做了优化
• QBitmap是QPixmap的一个子类，它的色深限定为1，可以使用 QPixmap的isQBitmap()函数来确定这个QPixmap是不是一个QBitmap。
• QImage专门为图像的像素级访问做了优化。
• QPicture则可以记录和重现QPainter的各条命令。

1. QPixmap、QBitmap、QImage

QPixmap继承了QPaintDevice，因此，你可以使用QPainter直接在上面绘制图形。

QPixmap也可以接受一个字符串作为一个文件的路径来显示这个文件，比如你想在程序之中打开png、jpeg之类的文件，就可以使用 QPixmap。使用QPainter的drawPixmap()函数可以把这个文件绘制到一个QLabel、QPushButton或者其他的设备上面。QPixmap是针对屏幕进行特殊优化的，因此，它与实际的底层显示设备息息相关。注意，这里说的显示设备并不是硬件，而是操作系统提供的原生的绘图引擎。所以，在不同的操作系统平台下，QPixmap的显示可能会有所差别。

QBitmap继承自QPixmap，因此具有QPixmap的所有特性，提供单色图像。QBitmap的色深始终为1. 色深这个概念来自计算机图形学，是指用于表现颜色的二进制的位数。我们知道，计算机里面的数据都是使用二进制表示的。为了表示一种颜色，我们也会使用二进制。比如我们要表示8种颜色，需要用3个二进制位，这时我们就说色深是3. 因此，所谓色深为1，也就是使用1个二进制位表示颜色。1个位只有两种状态：0和1，因此它所表示的颜色就有两种，黑和白。所以说，QBitmap实际上是只有黑白两色的图像数据。

由于QBitmap色深小，因此只占用很少的存储空间，所以适合做光标文件和笔刷。 下面我们来看同一个图像文件在QPixmap和QBitmap下的不同表现：

void PaintWidget::paintEvent(QPaintEvent *)
{
    QPixmap pixmap(":/Image/butterfly.png");
    QPixmap pixmap1(":/Image/butterfly1.png");
    QBitmap bitmap(":/Image/butterfly.png");
    QBitmap bitmap1(":/Image/butterfly1.png");

    QPainter painter(this);
    painter.drawPixmap(0, 0, pixmap);
    painter.drawPixmap(200, 0, pixmap1);
    painter.drawPixmap(0, 130, bitmap);
    painter.drawPixmap(200, 130, bitmap1);
}

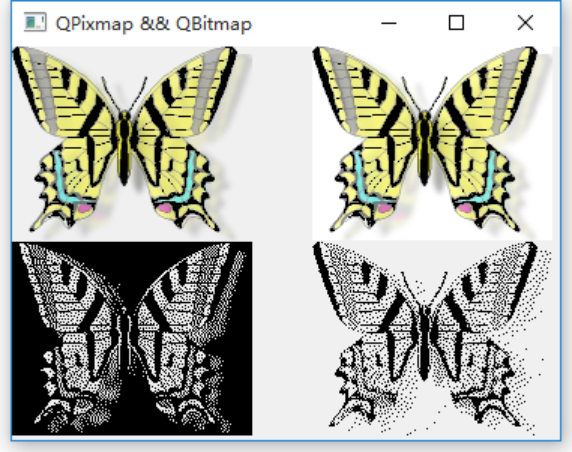

这里我们给出了两张png图片。butterfly1.png是没有透明色的纯白背景，而butterfly.png是具有透明色的背景。我们分别使用QPixmap和QBitmap来加载它们。注意看它们的区别：白色的背景在QBitmap中消失了，而透明色在QBitmap中转换成了黑色；其他颜色则是使用点的疏密程度来体现的。

QPixmap使用底层平台的绘制系统进行绘制，无法提供像素级别的操作，而QImage则是使用独立于硬件的绘制系统，实际上是自己绘制自己，因此提供了像素级别的操作，并且能够在不同系统之上提供一个一致的显示形式。

我们声明了一个QImage对象，大小是300 x 300，颜色模式是RGB32，即使用32位数值表示一个颜色的RGB值，也就是说每种颜色使用8位。然后我们对每个像素进行颜色赋值，从而构成了这个图像。我们可以把QImage想象成一个RGB颜色的二维数组，记录了每一像素的颜色。

void PaintWidget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    QImage image(300, 300, QImage::Format_RGB32);
    QRgb value;

    //将图片背景填充为白色
    image.fill(Qt::white);

    //改变指定区域的像素点的值
    for(int i=50; i
