Flink 指标参数源码解读（读取数量、发送数量、发送字节数、接收字节数等）

01 引言

附：Flink源码下载地址

在Flink的Web页面，细心的话可以看到监控页面里，有任务的详情，其中里面有详细的监控指标，如下图（发送记录数、接收记录数、发送字节数，接收字节数等）：

很多时候，我们都需要 “取出这些数据”，并用在我们的需求上，那么该如何取出这些数据呢？本文来分析下源码。

02 源码分析 2.1 源码入口

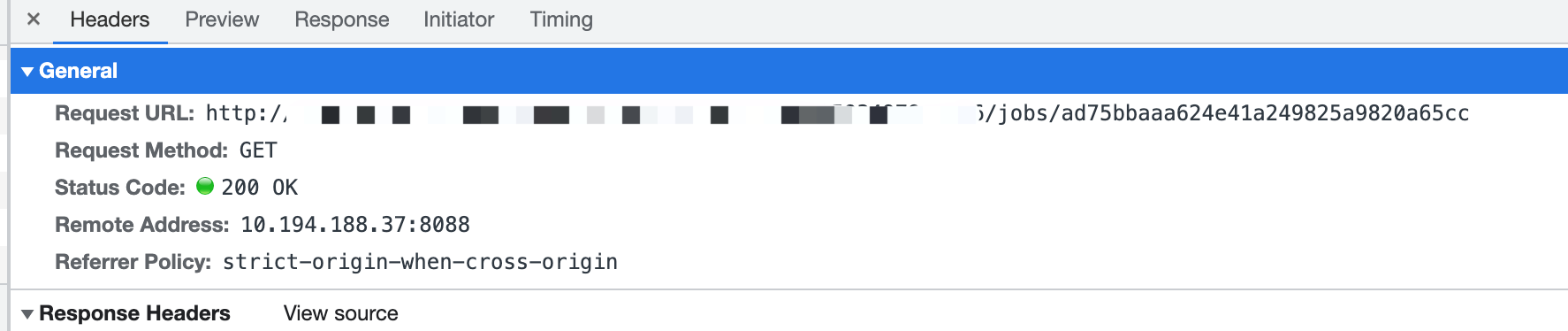

在Flink的web页面，按F12查看源码，可以看到：

• 接口地址：http://域名/jobs/ad75bbaaa624e41a249825a9820a65cc
• 响应内容：

{
  "jid": "ad75bbaaa624e41a249825a9820a65cc",
  "name": "insert-into_default_catalog.default_database.t_student_copy",
  "isStoppable": false,
  "state": "RUNNING",
  "start-time": 1650352652357,
  "end-time": -1,
  "duration": 64629227,
  "maxParallelism": -1,
  "now": 1650417281584,
  "timestamps": {
    "INITIALIZING": 1650352652357,
    "FAILED": 0,
    "CREATED": 1650352652449,
    "RESTARTING": 0,
    "FAILING": 0,
    "FINISHED": 0,
    "SUSPENDED": 0,
    "RECONCILING": 0,
    "CANCELLING": 0,
    "CANCELED": 0,
    "RUNNING": 1650352653087
  },
  "vertices": [
    {
      "id": "cbc357ccb763df2852fee8c4fc7d55f2",
      "name": "Source: TableSourceScan(table=[[default_catalog, default_database, t_student]], fields=[id, name]) -> NotNullEnforcer(fields=[id]) -> Sink: Sink(table=[default_catalog.default_database.t_student_copy], fields=[id, name])",
      "maxParallelism": 128,
      "parallelism": 1,
      "status": "RUNNING",
      "start-time": 1650352658363,
      "end-time": -1,
      "duration": 64623221,
      "tasks": {
        "CREATED": 0,
        "CANCELING": 0,
        "INITIALIZING": 0,
        "RECONCILING": 0,
        "CANCELED": 0,
        "RUNNING": 1,
        "DEPLOYING": 0,
        "FINISHED": 0,
        "FAILED": 0,
        "SCHEDULED": 0
      },
      "metrics": {
        "read-bytes": 0,
        "read-bytes-complete": true,
        "write-bytes": 0,
        "write-bytes-complete": true,
        "read-records": 0,
        "read-records-complete": true,
        "write-records": 0,
        "write-records-complete": true
      }
    }
  ],
  "status-counts": {
    "CREATED": 0,
    "CANCELING": 0,
    "INITIALIZING": 0,
    "RECONCILING": 0,
    "CANCELED": 0,
    "RUNNING": 1,
    "DEPLOYING": 0,
    "FINISHED": 0,
    "FAILED": 0,
    "SCHEDULED": 0
  },
  "plan": {
    "jid": "ad75bbaaa624e41a249825a9820a65cc",
    "name": "insert-into_default_catalog.default_database.t_student_copy",
    "nodes": [
      {
        "id": "cbc357ccb763df2852fee8c4fc7d55f2",
        "parallelism": 1,
        "operator": "",
        "operator_strategy": "",
        "description": "Source: TableSourceScan(table=[[default_catalog, default_database, t_student]], fields=[id, name]) -> NotNullEnforcer(fields=[id]) -> Sink: Sink(table=[default_catalog.default_database.t_student_copy], fields=[id, name])",
        "optimizer_properties": {

        }
      }
    ]
  }
}

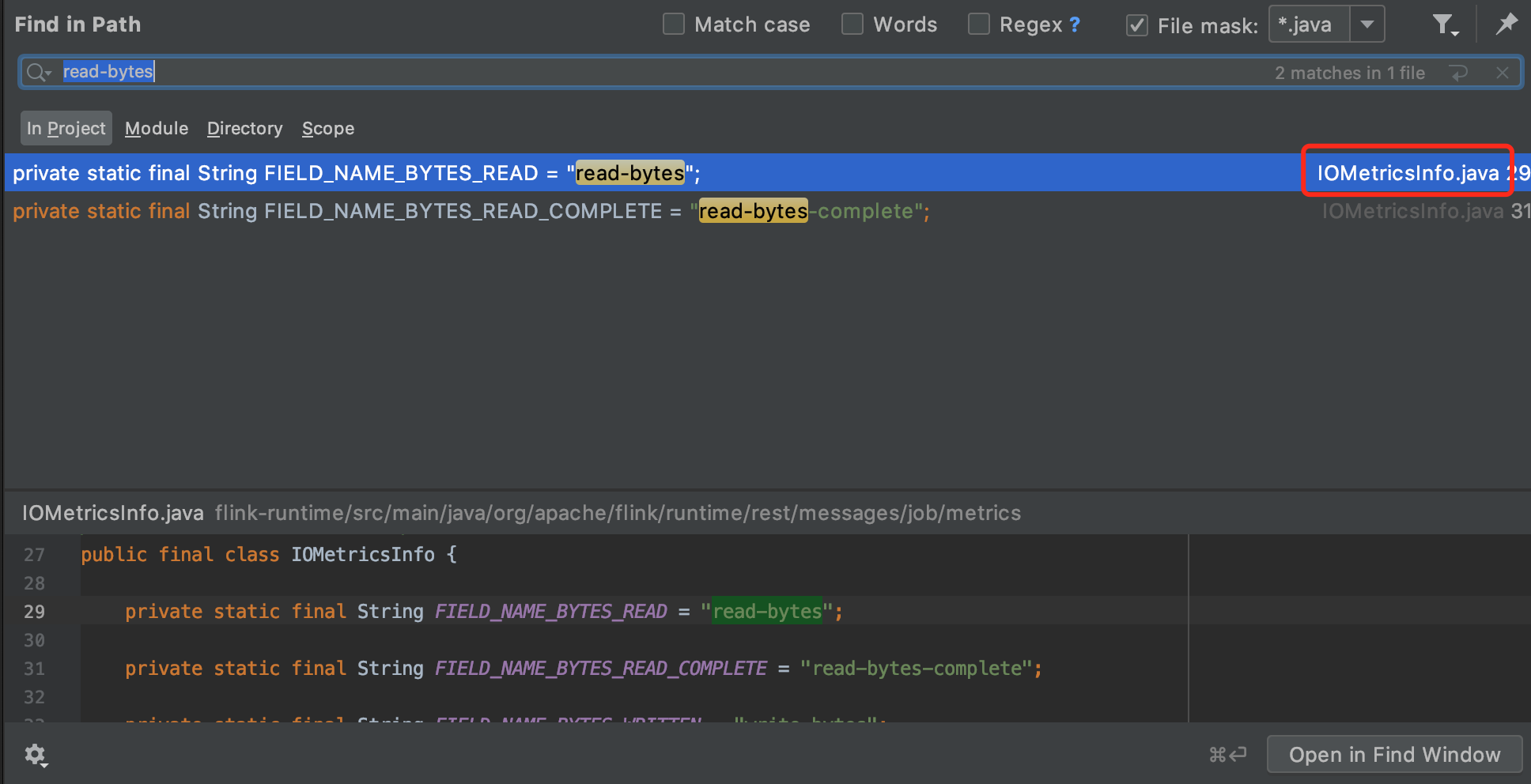

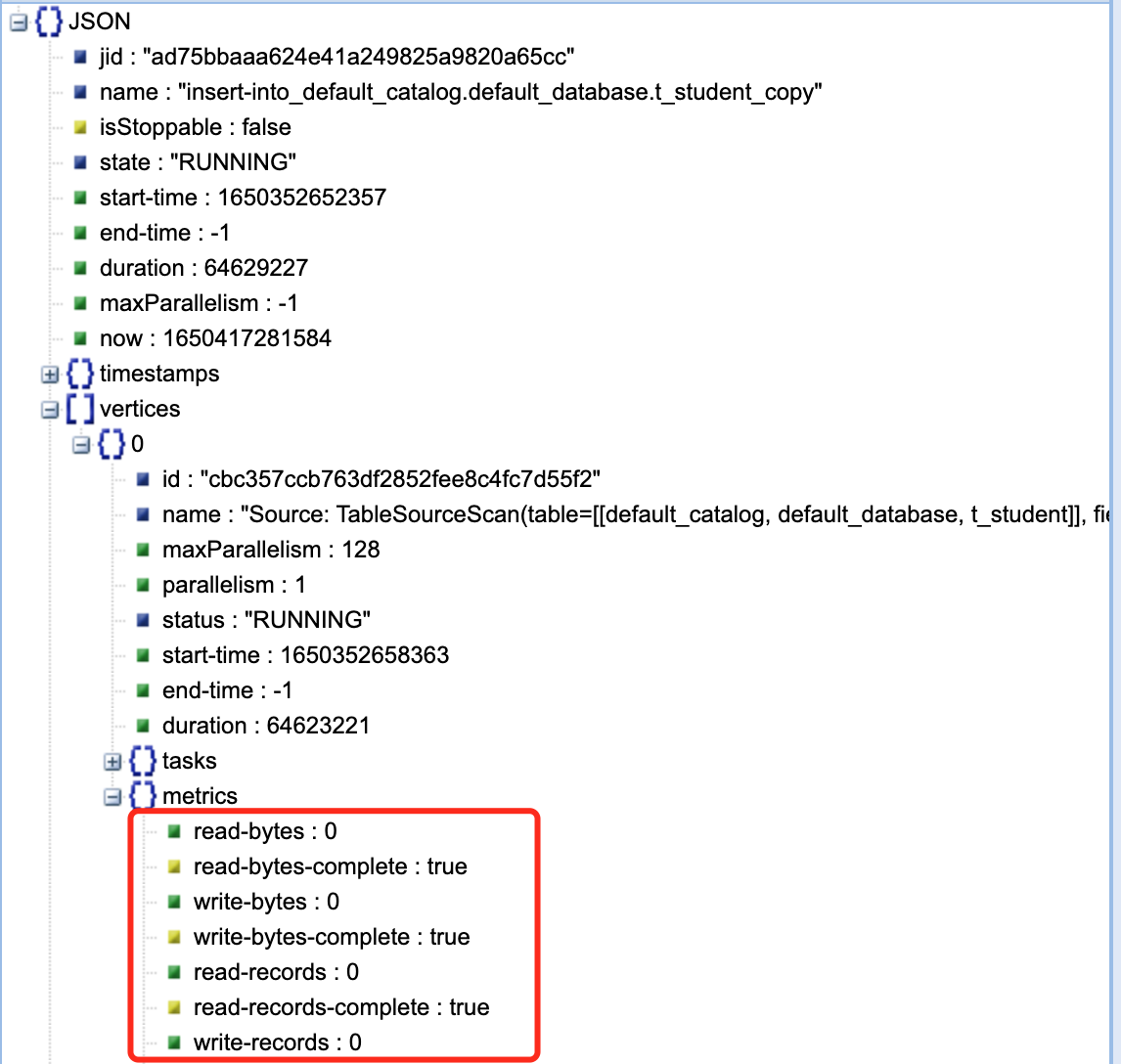

可以看到，vertices.[0].metrics下的内容就是本文要读取的内容，如下图： Ctrl+H全局搜索Flink源码，我们可能会想到先查看接口 “/jobs/{jobId}”，其实这样效率很低，最好的方法就是使用其 “特殊性”，比如，我们可以从返回的字段read-bytes入手，发现定义的地方在org.apache.flink.runtime.rest.messages.job.metrics.IOMetricsInfo 这个类： 好了，我们可以把IOMetricsInfo这个类当做我们的源码分析入口。

2.2 IOMetricsInfo

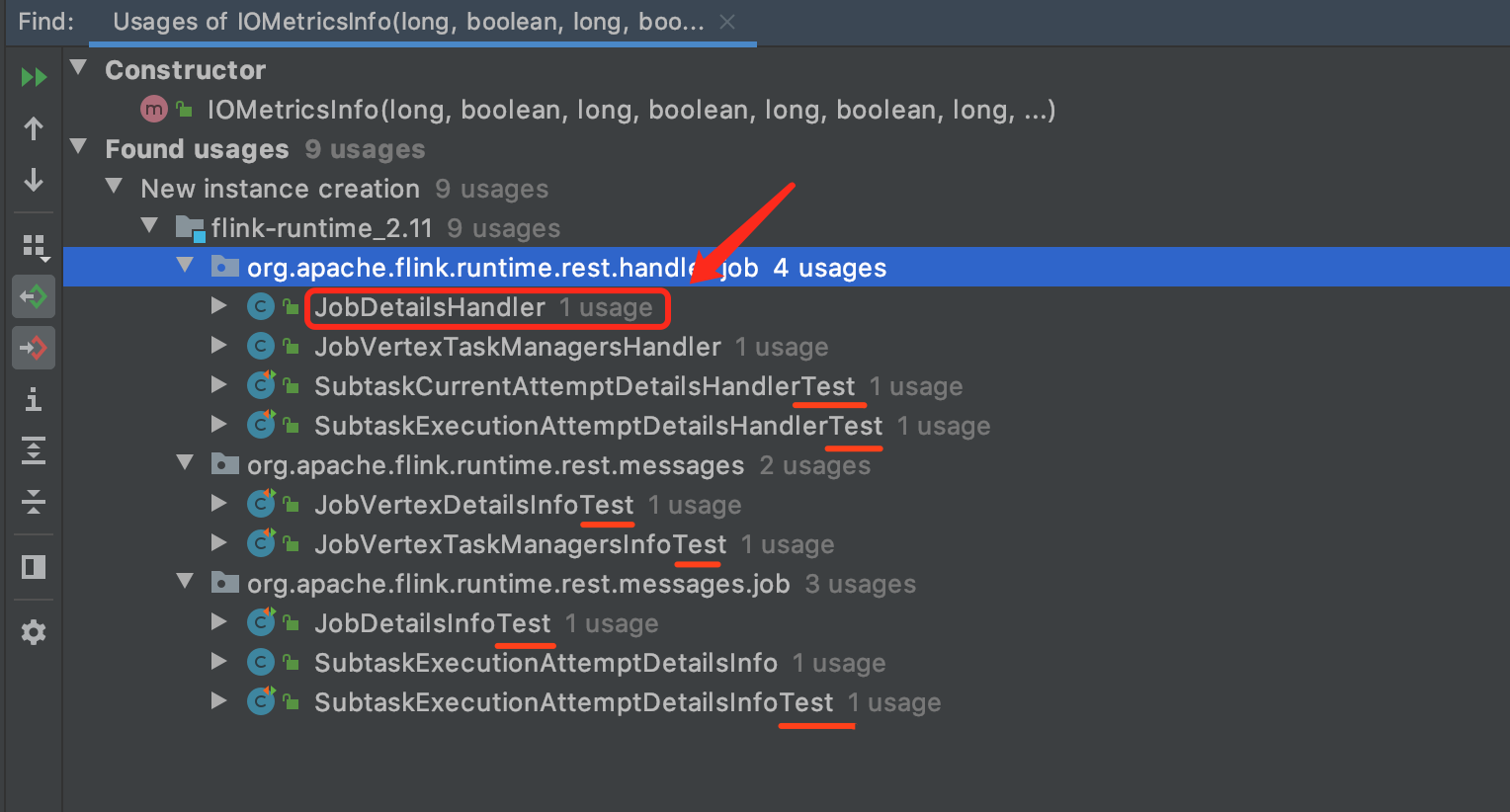

在IOMetricsInfo，Ctrl+G查看，可以看到这个类有多个地方被调用，其实真正的是被JobDetailsHandler调用了，其它的类后缀都是Test测试类，所以不作为分析的下一步，下面看看JobDetailsHandler。

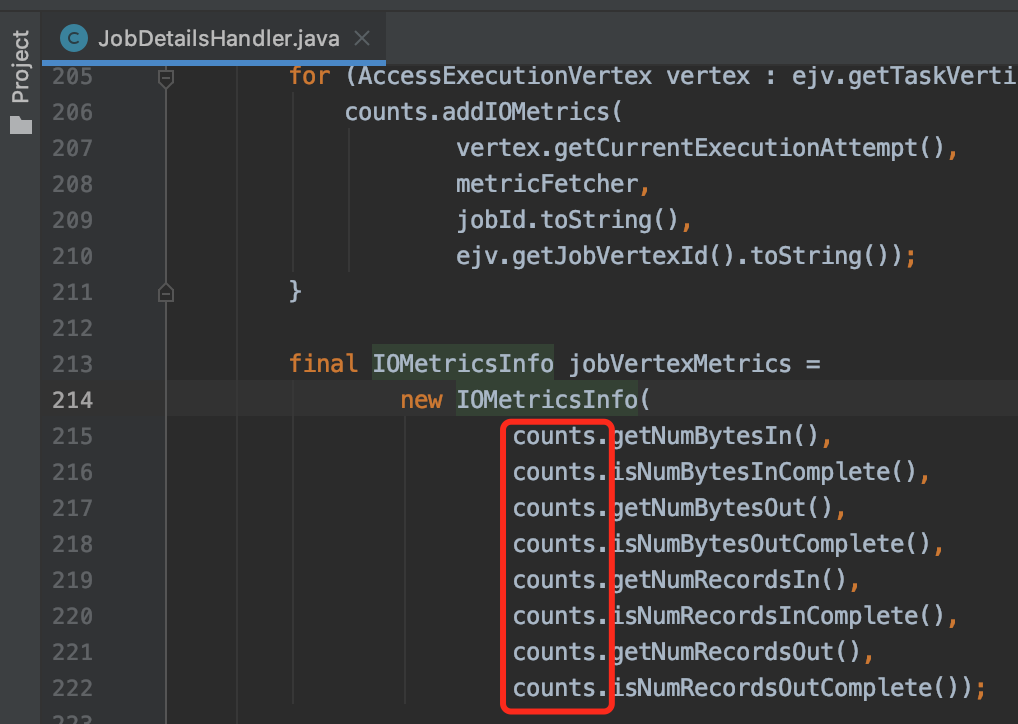

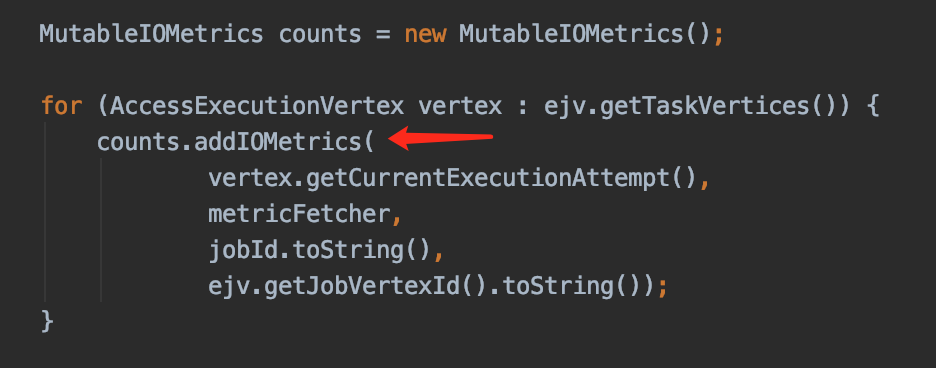

在JobDetailsHandler，可以看到指标值是总counts里获取的，继续看counts counts在这里赋值了： 接下来，我们看看MutableIOMetrics这个类。

2.3 MutableIOMetrics

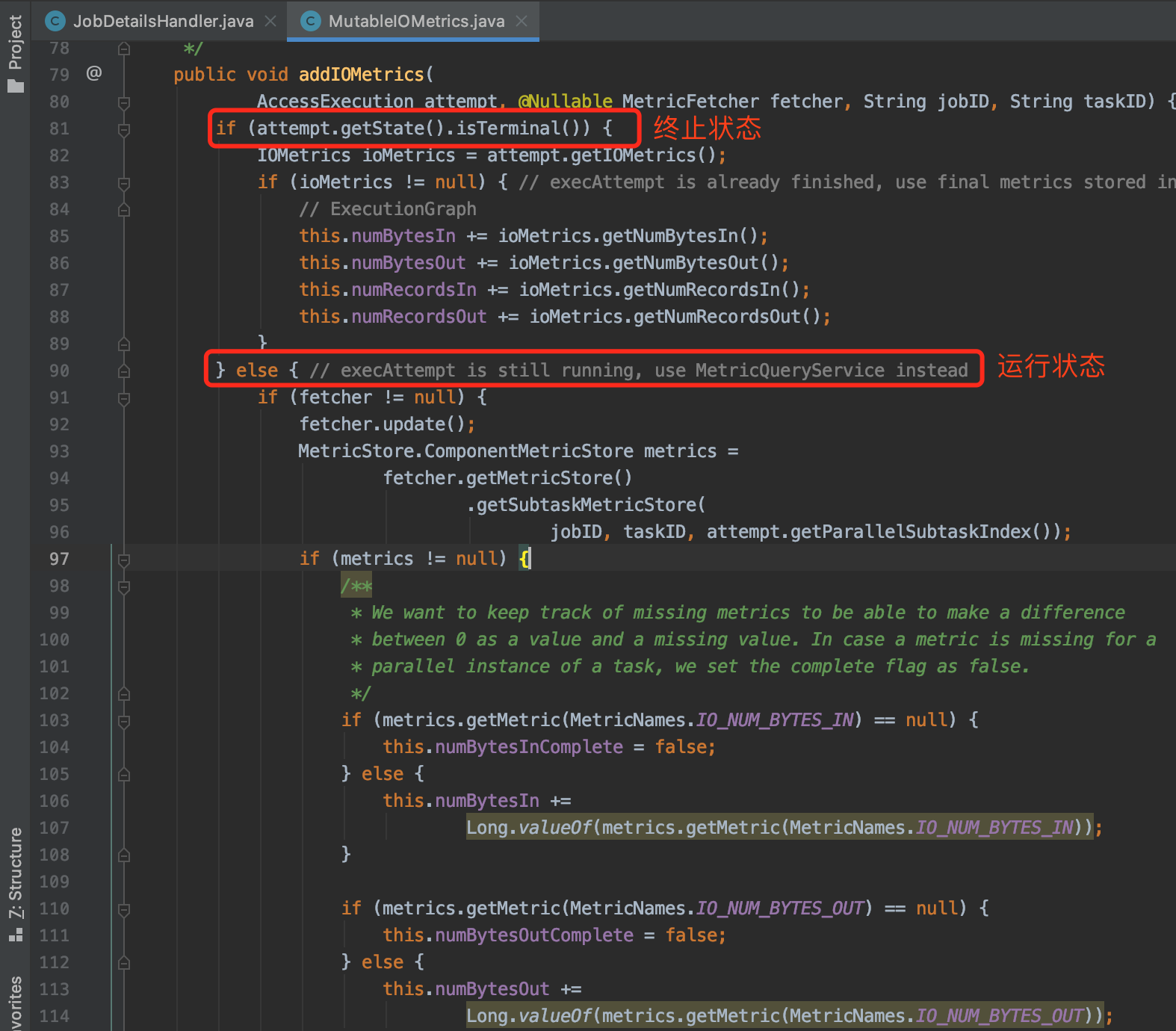

进入上一步指定的MutableIOMetrics里的addIOMetrics方法，可以看到代码根据程序的运行状态，从不同的地方获取指标值了：

• 终止状态：从AccessExecution获取了指标值
• 运行状态：从MetricFetcher获取了指标值

因为我们的程序是运行的，当然，我们需要研究MetricFetcher这个类里面的值是怎么拿到的。

2.3 MetricFetcher

fetcher：是抓取的意思，可以理解为取数据

我翻译了MetricFetcher这个类的注释，内容如下：

package org.apache.flink.runtime.rest.handler.legacy.metrics;


/**
 * MetricFetcher可用于从JobManager和所有注册的taskmanager中获取指标。
 *

 * 只有在调用{@link MetricFetcher#update()}时指标才会被获取，前提是自上次调用传递之后有足够的时间。
 *
 * @author : YangLinWei
 * @createTime: 2022/4/20 10:30 上午
 * @version: 1.0.0
 */
public interface MetricFetcher {

    /**
     * 获取{@link MetricStore}，其中包含当前获取的所有指标。
     *
     * @return {@link MetricStore} 包含的所有获取的指标
     */
    MetricStore getMetricStore();

    /**
     * 触发获取指标
     */
    void update();

    /**
     * @return 最近一次更新的时间戳。
     */
    long getLastUpdateTime();
}

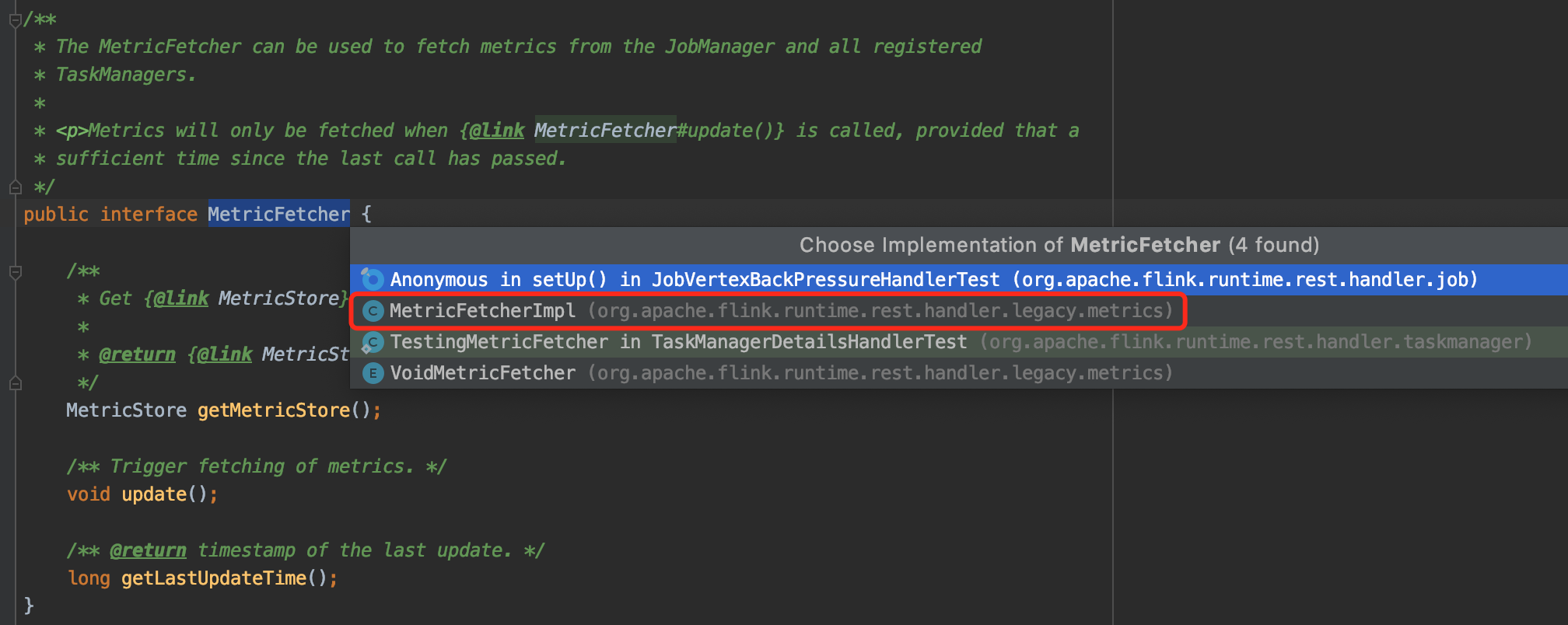

继续Ctrl+T查看其实现： 可以看到有几个实现类，毋庸置疑，MetricFetcherImpl是它真正的实现类，看看里面的代码。

2.3.1 MetricFetcherImpl

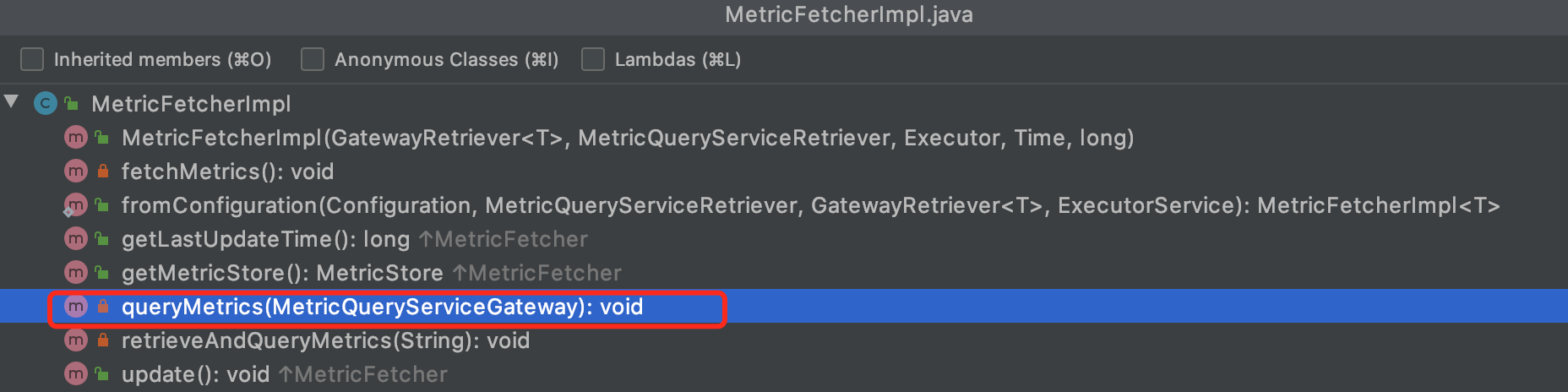

MetricFetcherImpl里面有几个方法，如下： 我们需要知道这些指标从何而来？里面的代码不多，大部分都不是我们需要的，经一番阅读，可以知道，指标是从queryMetrics这个方法里获取。看看这个方法的代码：

    /**
     * Query the metrics from the given QueryServiceGateway.
     *
     * @param queryServiceGateway to query for metrics
     */
    private void queryMetrics(final MetricQueryServiceGateway queryServiceGateway) {
        LOG.debug("Query metrics for {}.", queryServiceGateway.getAddress());

        queryServiceGateway
                .queryMetrics(timeout)
                .whenCompleteAsync(
                        (MetricDumpSerialization.MetricSerializationResult result, Throwable t) -> {
                            if (t != null) {
                                LOG.debug("Fetching metrics failed.", t);
                            } else {
                                metrics.addAll(deserializer.deserialize(result));
                            }
                        },
                        executor);
    }

所以，代码追踪了这么久，发现指标是从网关（MetricQueryServiceGateway）里调接口去获取的，所以我们需要看源码这个网关接口（queryMetrics）的代码实现。

2.4 MetricQueryServiceGateway

从上一步，可以知道调用了MetricQueryServiceGateway的queryMetrics接口，具体的实现MetricQueryService类的queryMetrics 方法，代码如下：

@Override
public CompletableFuture queryMetrics(
        Time timeout) {
    return callAsync(
            () -> enforceSizeLimit(serializer.serialize(counters, gauges, histograms, meters)),
            timeout);
}

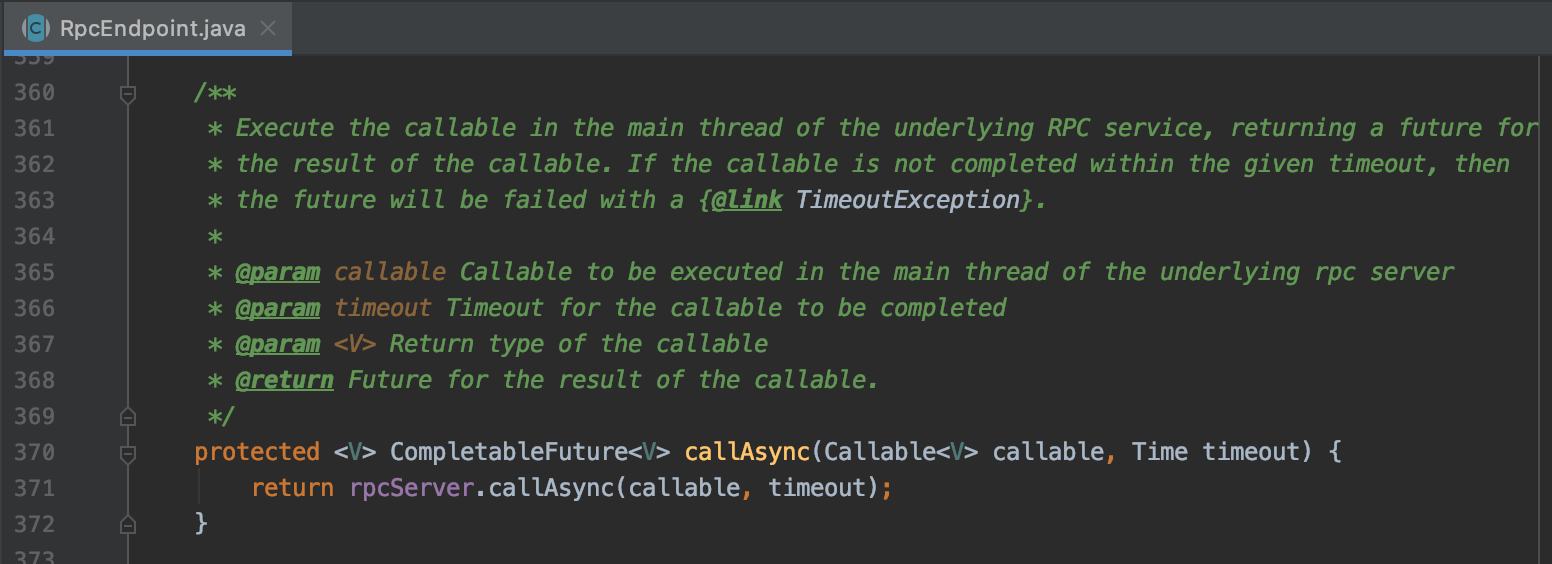

再看看callAsync方法： 可以得知，本质就是使用了rpcServer去远程调用了接口获取指标了（具体调用了哪里呢？）。

我们看看RpcEndpoint这个类。

2.5 RpcEndpoint

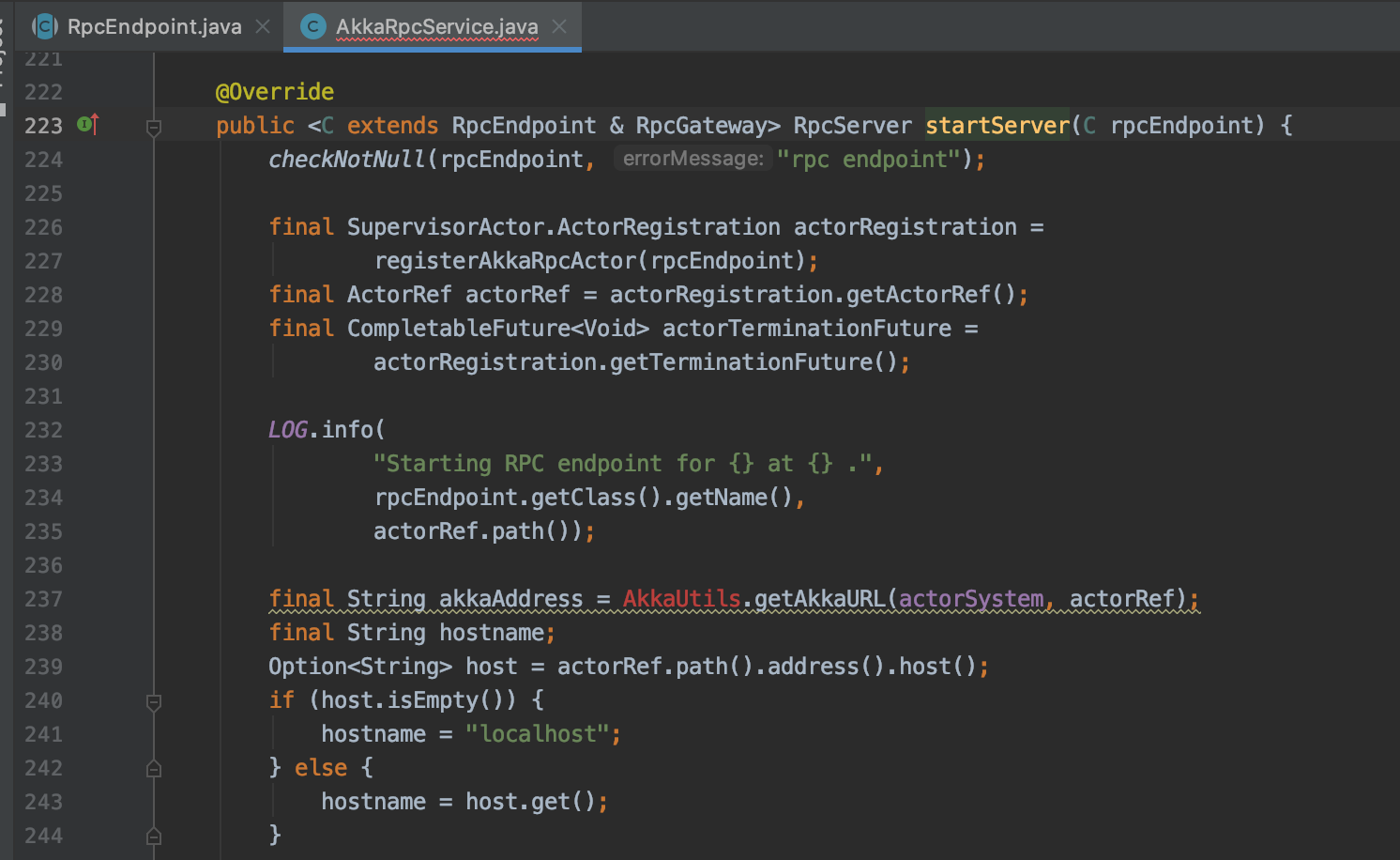

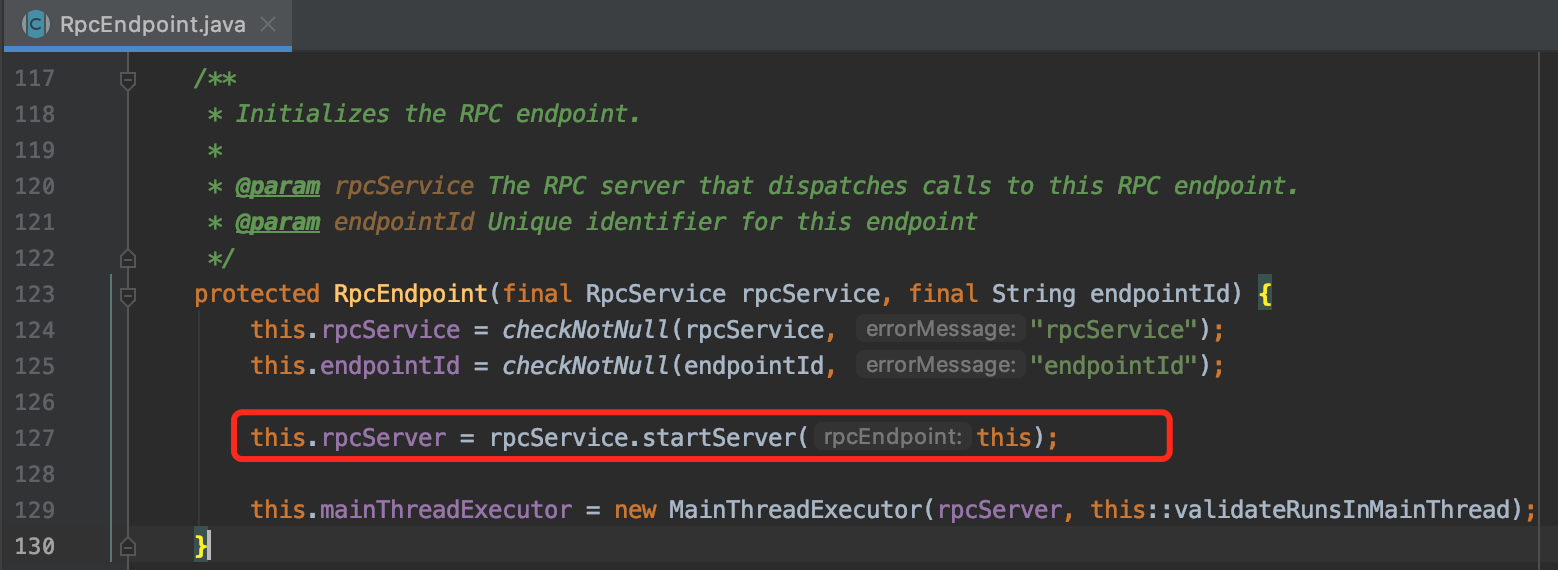

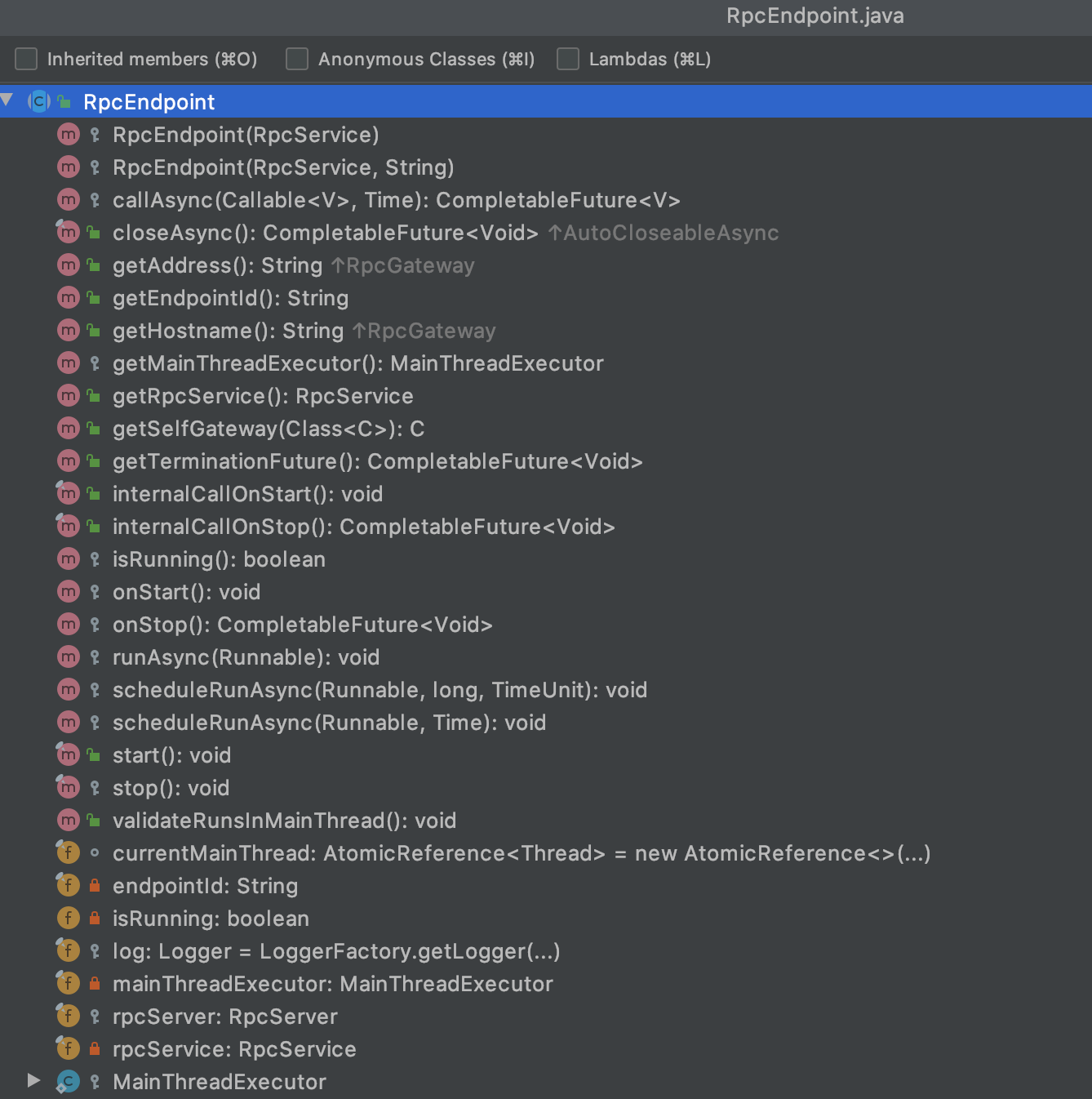

我们看看RpcEndpoint这个类的方法结构： 从这些方法名，我们可以知道，它类似于一个HTTP服务器，从而我们也可以知道，原来Flink的Web页面访问的服务器就是这个了。在看看其构造方法： 看看里面是怎么开启服务的： 可以知道，是调用了AkkaRpcService的startServer方法去开启了服务。

好了，这里暂时该停止了，因为偏离了本文的中心，我们需要知道的是这些指标具体从哪里来的？那该如何进行下一步呢？

我们再回到2.4里面的MetricQueryService类，看看这个类是如何构造的？（这里前后连贯性很强）。

2.6 MetricQueryService

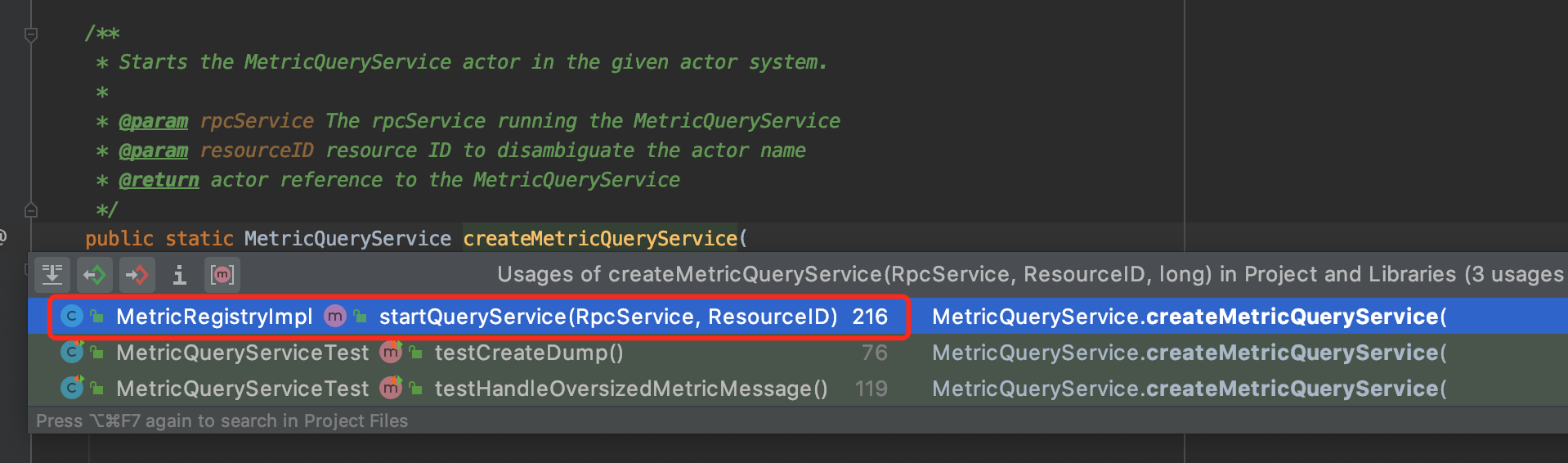

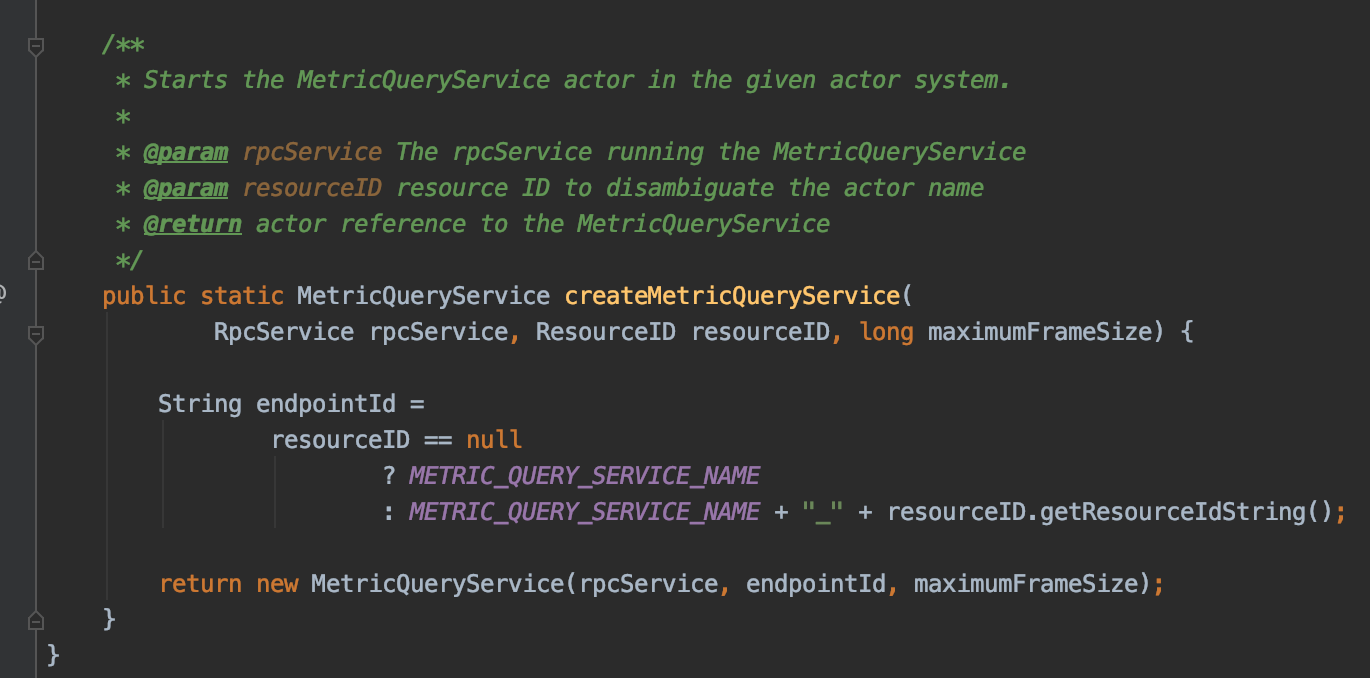

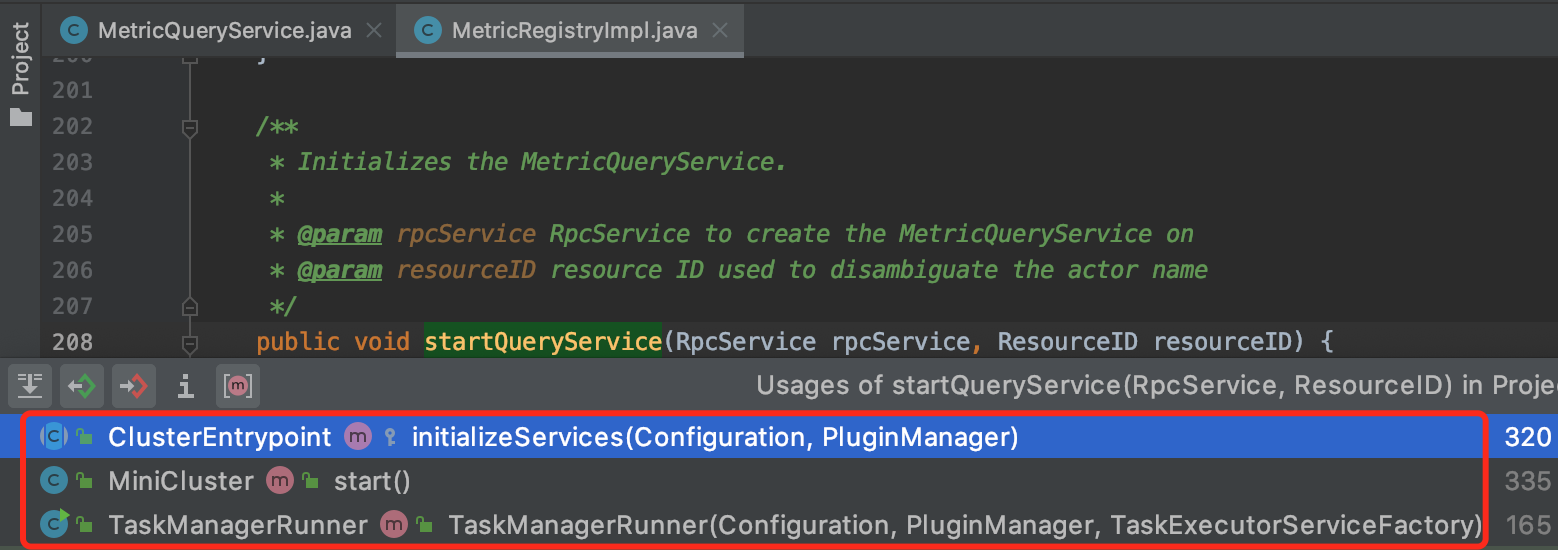

可以看到MetricQueryService这个类里面有一个createMetricQueryService方法，这个方法指的就是创建指标查询服务： 看看在哪里调用了这个方法： 可以在指标服务注册中心（MetricRegistryImpl）里面的startQueryService方法调用了，再看看哪里调用了startQueryService这个方法： 可以看到有3个地方开启了这个指标的服务，分别是：

• ClusterEntrypoint：Flink集群入口点的基类
• MiniCluster：MiniCluster在本地执行Flink任务
• TaskManagerRunner：在yarn或standalone模式下，这个类是任务管理器的可执行入口点。它构建相关组件(网络、I/O管理器、内存管理器、RPC服务、HA服务)并启动。

为了方便理解，这里解读本地执行Flink任务的模式就好了，即继续研读MiniCluster。

2.7 MiniCluster

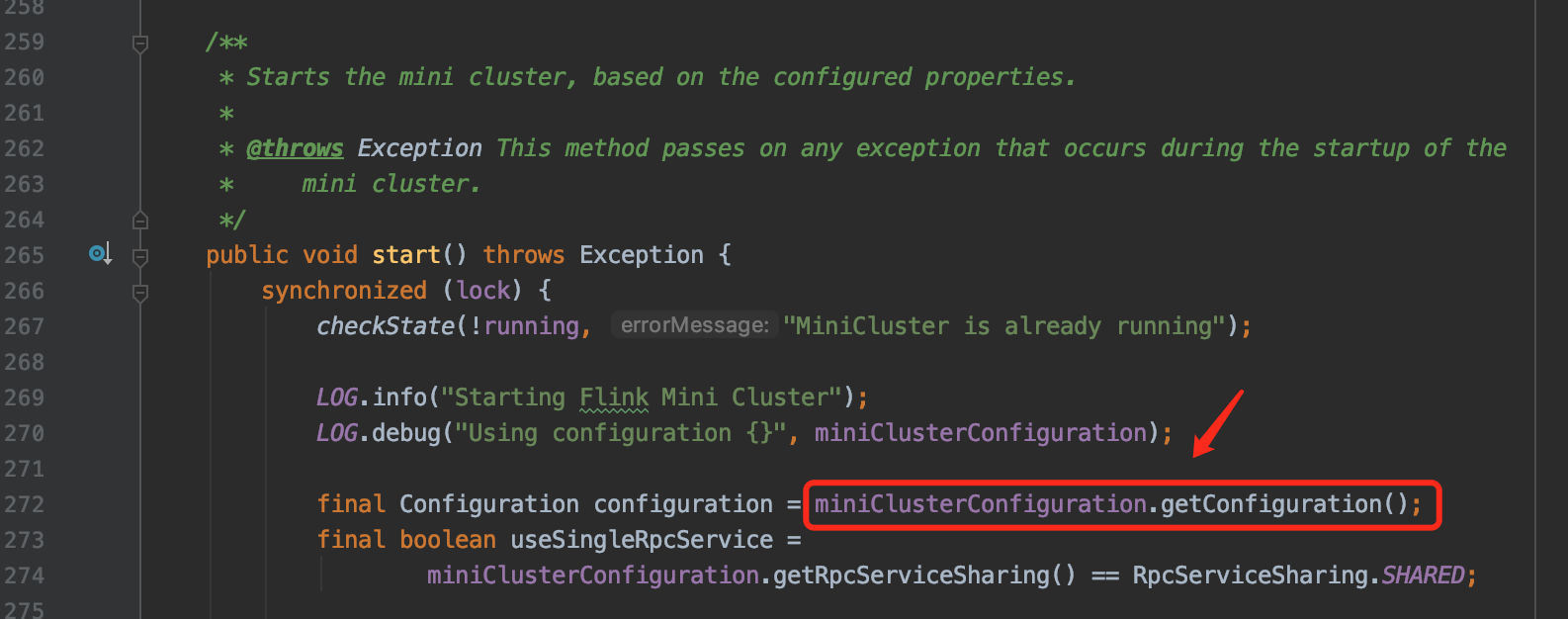

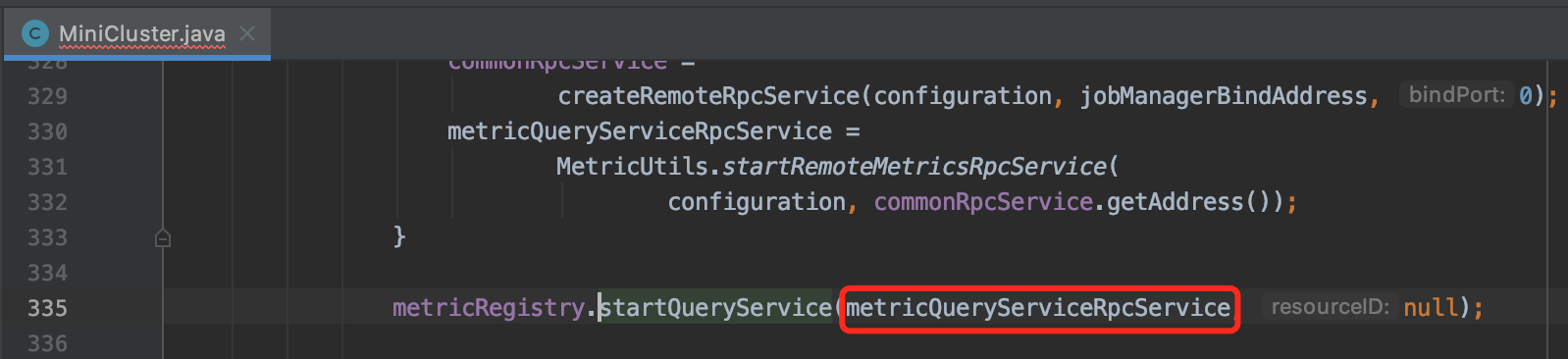

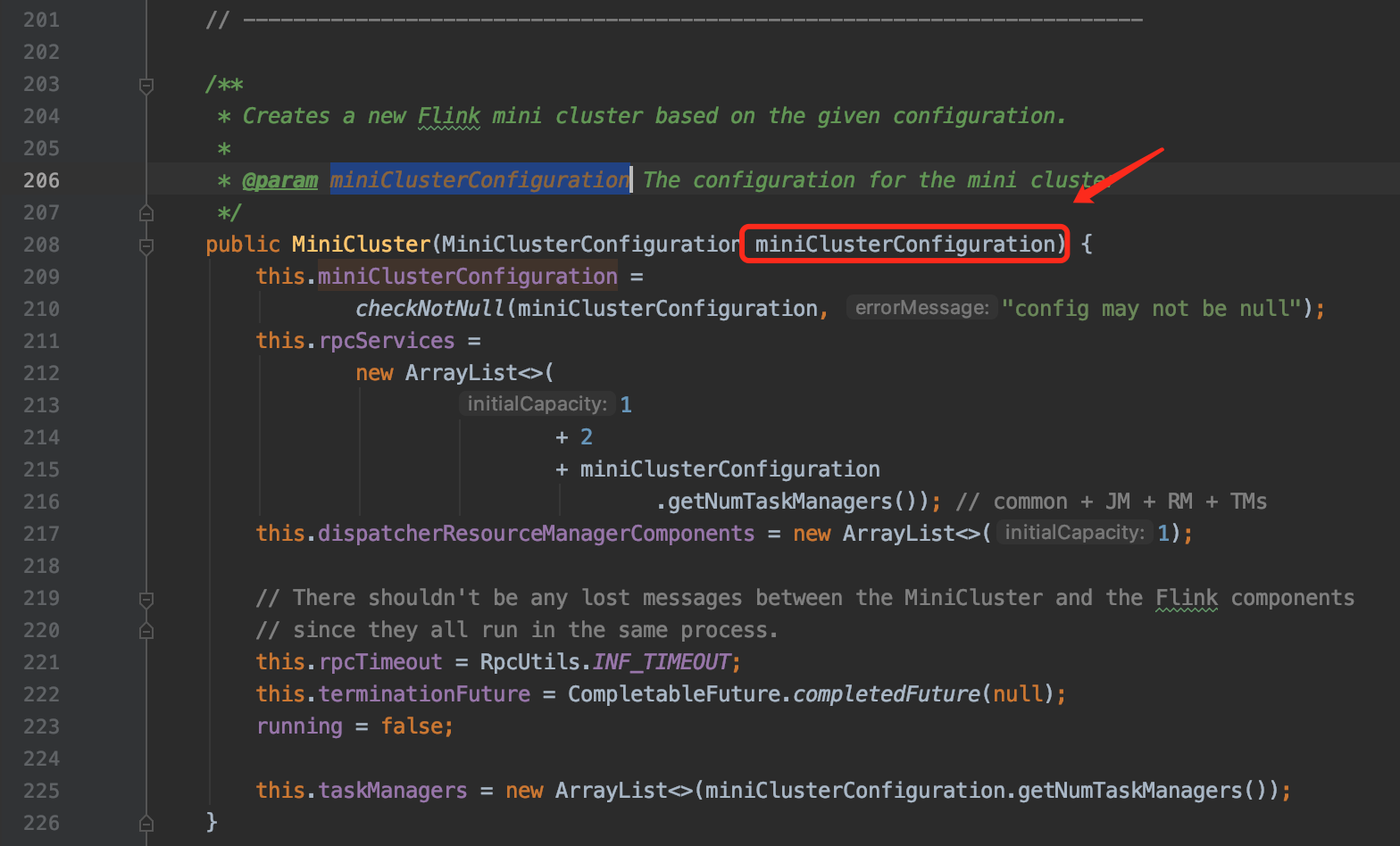

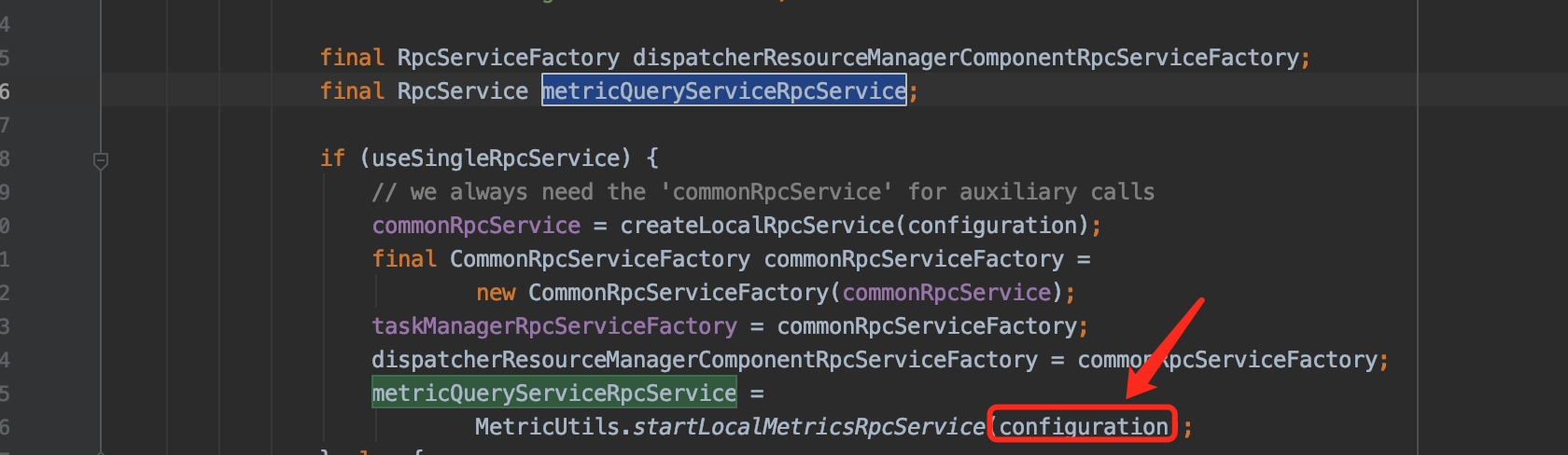

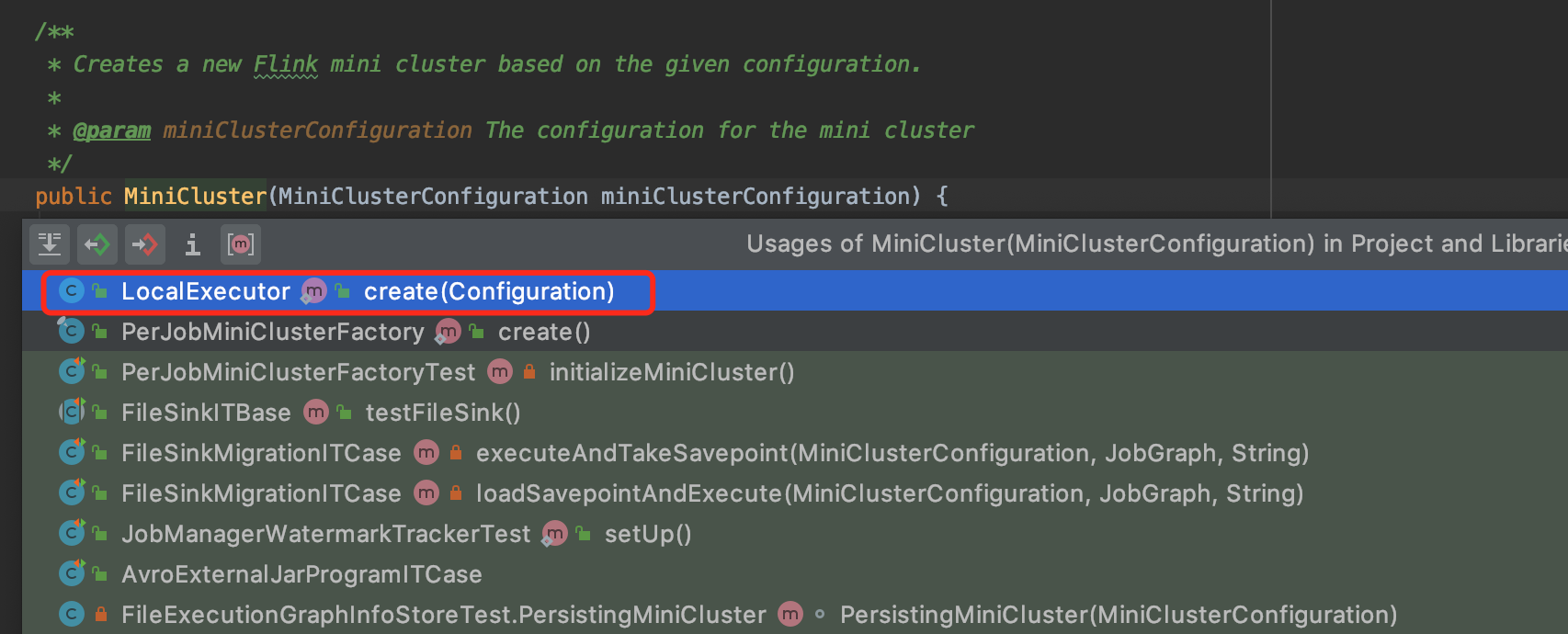

在MiniCluster的start()方法，可以看到了调用了startQueryService方法 继续看看里面的metricQueryServiceRpcService入参，可以知道，metricQueryServiceRpcService（指标查询服务）是从配置里初始化来的。 继续看看configuration配置： 可以得知，配置是从miniClusterConfiguration里获取的，继续深入： 发现，配置是从构造函数里获取的，继续看看哪里调用了MiniCluster这个类的构造函数方法： 调用这个方法的类有很多，根据命名，可以得知较为合理的是LocalExecutor这个类。

2.8 LocalExecutor

我对LocalExecutor的理解：一个用于执行本地Pipelines（例如：多条FlinkSQL）的执行器。

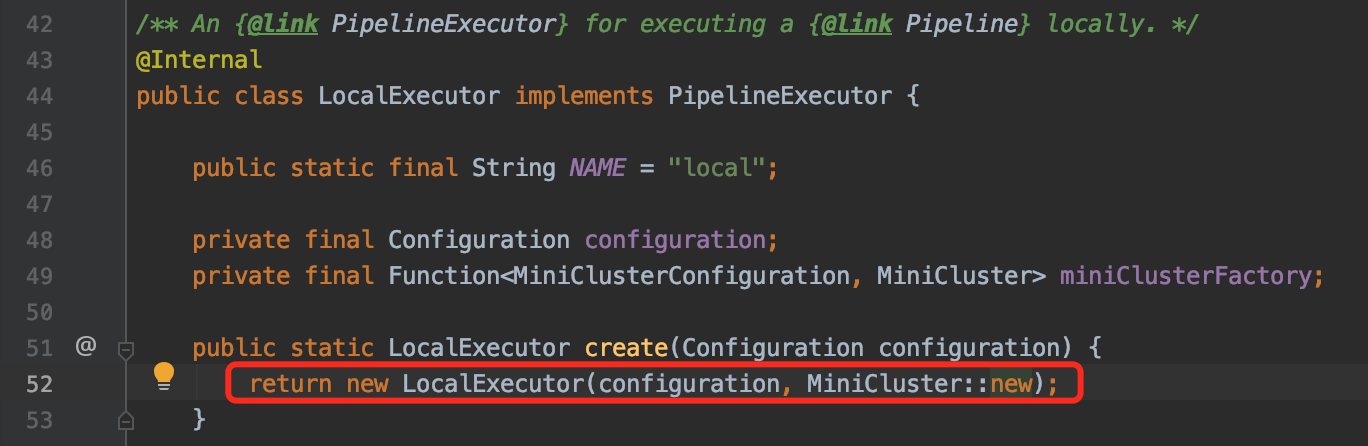

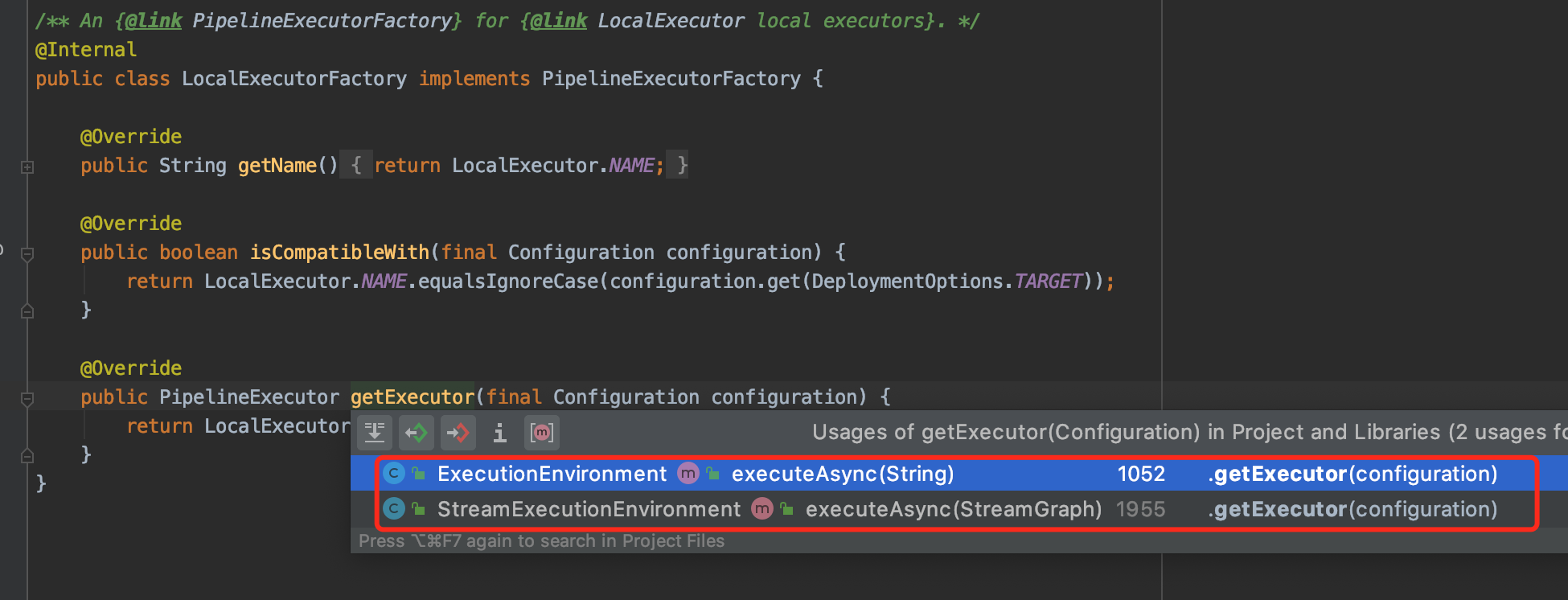

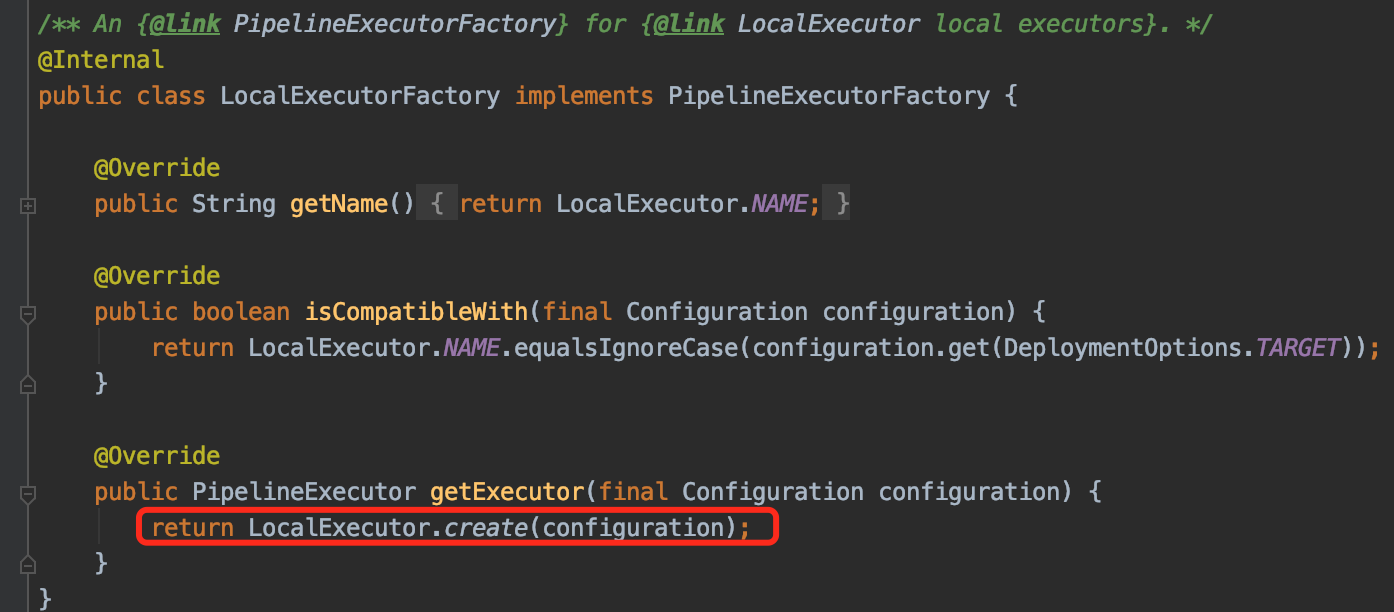

看看哪里调用了MiniCluster的构造方法： 继续看看哪里调用了create方法，可以得知在LocalExecutorFactory里的getExecutor方法调用了： Ctrl+T，可以看到在ExecutionEnviroment和StreamExecutionEnviroment里调用了：

哦豁，这不是我们日常做Flink开发常用的两个类了么。随便打开StreamExecutionEnviroment这个类看看。

2.8 StreamExecutionEnviroment

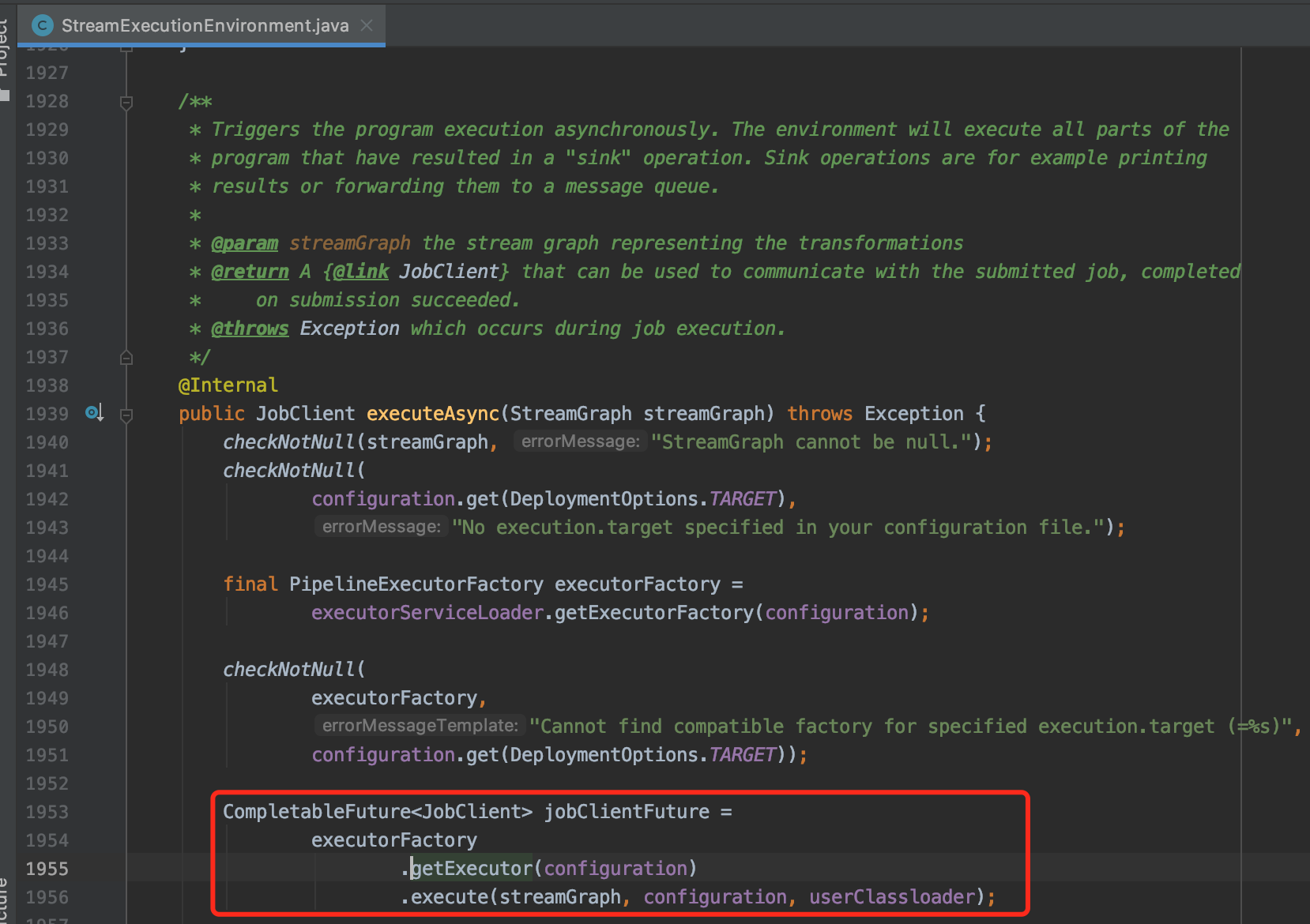

可以看到，在里面的executeAsync方法代用了:

到这里，我们知道了配置是从用户初始化StreamExecutionEnviroment传入的。

03 小结

具体指标的参数从哪里获取，我们有了一个很好的分析思路了，我们可以自己编写一个Flink的程序，使用的是StreamExecutionEnviroment，然后断点本文的源码，就知道来龙去脉了。

本文由于篇幅原因，在下一篇博客继续讲解。
