HBase架构

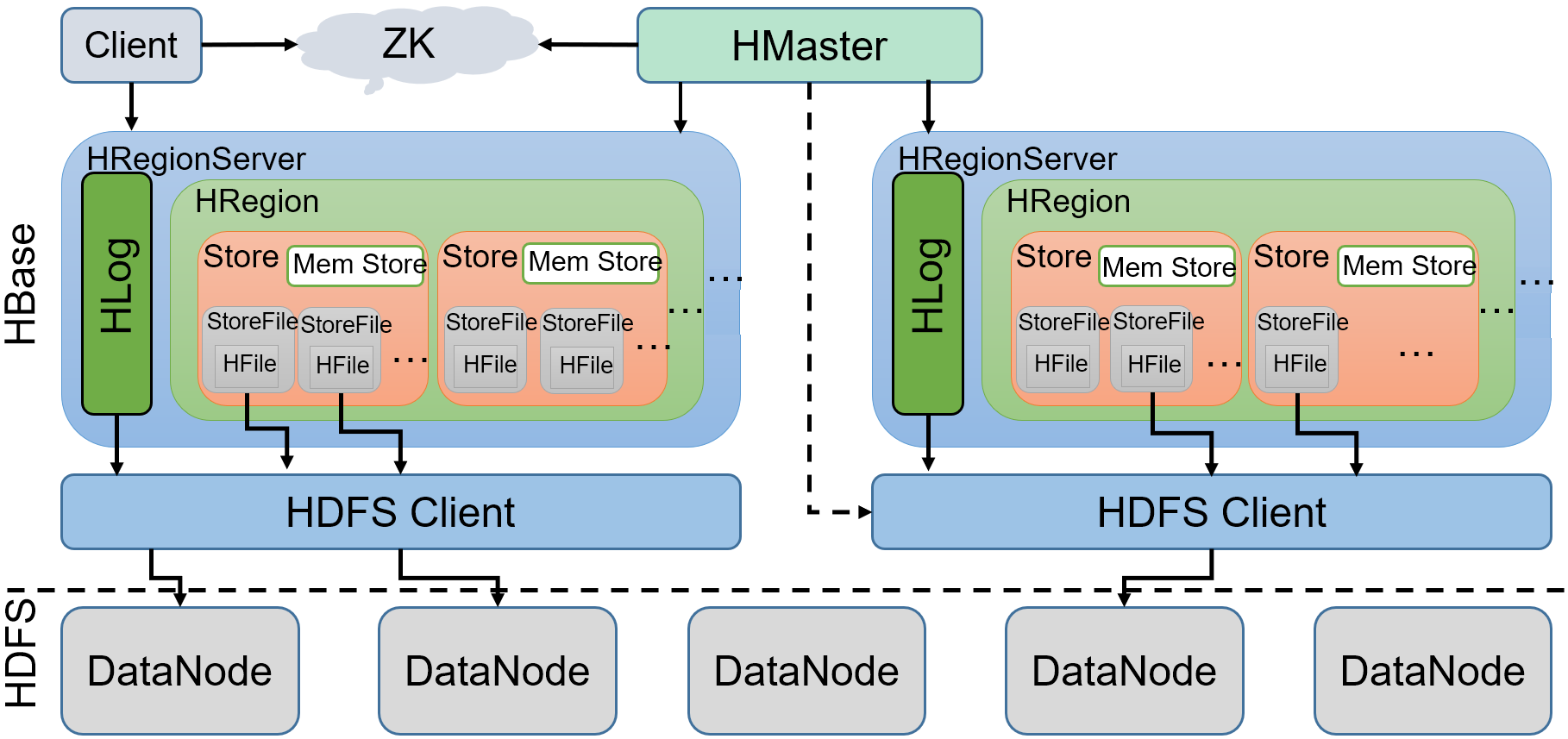

Hbase架构图：

从图中可以看出Hbase是由Client、Zookeeper、HMaster、HRegionServer、HDFS等几个组件组成：

Client

Client是整个Hbase集群的访问入口，它维护了对应的cache（Block Cache）来加速Hbase的访问，比如cache的.META元数据的信息等。 Client使用Hbase RPC机制与HMaster和HRegionServer通信：

• 与HMaster通信进行管理类的操作
• 与HRegionServer通信进行行读写类的操作

Zookeeper

HBase通过Zookeeper来做master的高可用、RegionServer的监控、元数据的入口以及集群配置的维护等工作。

Zookeeper Quorum中除了存储ROOT表的地址和HMaster的地址外，还存储了HRegionServer的注册信息。HRegionServer把自己以Ephemeral的方式注册到Zookeeper中，这样HMaster就可以随时感知到各个HRegionServer的健康状态。

Zookeeper的具体工作如下：

• Zoopkeeper可以保证任何时候集群中只有1个HMaster（HA）在运行。如果HMaster异常，会通过竞争机制产生新的HMaster提供服务
• 实时监控RegionServer的上线和下线信息，并实时通知给HMaster。即，通过Zoopkeeper来监控RegionServer的状态，当RegionSevrer有异常的时候，通过回调的形式通知HMaster RegionServer上下线的信息
• Zoopkeeper中存储了所有HRegion的寻址入口。即，HBase是通过Zoopkeeper存储元数据的统一入口地址的
• Zoopkeeper中存储了Hbase的schema和table的元数据以及其它信息：HMaster需要知道哪些HRegionServer是活的、可用的以及HRegionServer的位置信息，以便管理，所有这些信息都有Zookeeper提供

Hbase与Zookeeper的关系

• Hbase元数据存储在Zookeeper中
• 默认情况下，Hbase管理Zookeeper实例，比如启动或停止Zookeeper
• Zookeeper通过选举机制解决Hbase单节点故障问题
• HMaster与HRegionServer启动时会向Zookeeper注册

HMaster

HMaster没有单点问题。理论上HBase中可以启动多个HMaster，但是通过Zookeeper的Master Election机制会保证总有一个HMaster在运行。 HMaster在功能上主要负责Table和HRegion的管理工作。

HMaster的主要职责如下：

• 维护整个集群的负载均衡
• 维护集群的元数据信息
• 管理用户对Table本身的增、删、改、查操作。
• 管理HRegionServer的负载均衡，调整Region分布
• 在Region Split后，负责新Region的分配
• 在HRegionServer停机后，负责失效HRegionServer上的Regions的迁移工作
• 为HRegionServer分配Region
• 发现失效的Region，并将失效的Region分配到正常的HRegionServer上
• 当HRegionSever失效的时候，协调对应Hlog的拆分

注意：HMaster失效仅会导致所有元数据无法被修改，表的数据读写还是可以正常进行。

HRegionServer

HRegionServer主要负责响应用户I/O请求，向HDFS文件系统中读写数据，是HBase中最核心的模块。 HRegionServer直接对接用户的读写请求，是真正的“干活”的节点。 HRegionServer内部管理了一系列HRegion对象。每个HRegion对应了Table中的一个 Region。

HRegion由多个HStore组成，每个HStore对应了Table中的一个列簇的存储。 注：每个列簇其实就是一个集中的存储单元，因此最好将具备共同IO特性的列放在一个列簇中，这样最高效。

HStore存储是HBase存储的核心，它由MemStore和StoreFiles两部分组成。 用户写入的数据首先会放入MemStore，当MemStore满了以后会Flush成一个StoreFile(底层实现是HFile)。当StoreFile文件数量增长到一定阈值，会触发Compact合并操作，将多个StoreFiles合并成一个StoreFile，合并过程中会进行版本合并和数据删除。

可以看出HBase其实只有增加数据，所有的更新和删除操作都是在后续的compact过程中进行的。这使得用户的写操作只要进入内存中就可以立即返回，保证了HBase I/O的高性能。

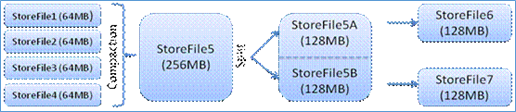

当StoreFiles Compact后，会逐步形成越来越大的StoreFile。当单个StoreFile大小超过一定阈值后，会触发Split操作，同时把当前Region Split成2个Region，父Region会下线，新Split出的2个子Region会被HMaster分配到相应的HRegionServer 上，使得原先1个Region的压力得以分流到2个Region上。

在分布式系统环境中，无法避免系统出错或者宕机，因此一旦HRegionServer意外退出，MemStore中的内存数据将会丢失，这就需要引入HLog了。每个HRegionServer中都有一个HLog对象，在每次用户操作写入MemStore的同时，也会写一份数据到HLog文件中，HLog文件会定期滚动出新的，并删除旧的文件(已持久化到StoreFile中的数据)。 当HRegionServer意外终止后，HMaster会通过Zookeeper感知到。此时，HMaster首先会处理HLog文件，将其中不同Region的Log数据进行拆分，分别放到相应region的目录下，然后再将失效的region重新分配，领取到这些region的HRegionServer在Load Region的过程中，会发现有历史HLog需要处理，因此会Replay HLog中的数据到MemStore中，然后flush到StoreFiles，完成数据恢复。

HRegionServer的功能概括如下：

• 维护HRegion并往HDFS中写数据
• 负责和底层HDFS的交互，存储数据到HDFS
• 在HRegionServer停机后，负责失效HRegionServer上的Region的迁移
• 管理master为其分配的Region
• 处理来自客户端的读写请求
• 当表的大小超过设置值的时候，负责Region的拆分
• 负责Storefile的合并工作

注意：

• Client访问hbase上数据时并不需要HMaster参与，数据的读写也只是访问HRegioneServer。HMaster仅仅维护着table和Region的元数据信息，负载很低。
• HBase是通过DFS client把数据写到HDFS上的
• 每一个HRegionServer有多个HRegion，每一个HRegion有多个Store，每一个Store对应一个列簇。
• HFile是StoreFile的存储格式，它是一个二进制格式文件。StoreFile就是对HFile进行了封装（其实就是一个东西），然后进行数据的存储。
• HStore由一个MemStore和多个StoreFile组成。
• HLog记录数据的变更信息，用来做数据恢复。

HDFS

HDFS为Hbase提供最底层的数据存储服务，同时为HBase提供高可用（Hlog存储在HDFS）的支持，具体功能概括如下：

• 提供元数据和表数据的底层分布式存储服务
• 数据多副本，高可靠和高可用性
