java设计模式——外观模式

一、原型模式的定义与类型

1、定义

• 又叫门面模式，提供了一个统一的接口，用来访问子系统中的一群接口
• 外观模式定义了一个高层接口，让子系统更容易使用

2、类型

• 结构型

二、原型模式的适用场景

• 子系统越来越复杂，增加外观模式提供简单调用接口
• 构建多层系统，利用外观对象作为每层的入口，简化层间调用

三、外观模式的优点

• 简化了调用过程，无需了解深入子系统，防止带来风险。
• 减少系统依赖，松散耦合
• 更好的划分访问层次
• 符合迪米特法则，即最少知道原则

四、外观模式的缺点

• 增加子系统、扩展子系统行为容易引入风险
• 不符合开闭原则

五、外观模式相关的设计模式

• 外观模式和中介者模式
• 外观模式和单例模式
• 外观模式和抽象工厂模式

六、外观模式简单示例

1、模拟一个积分礼物类

package com.rf.designPatterns.facade;
/**
 * @description: 模拟（积分礼物类）
 * @author: xiaozhi
 * @create: 2020-06-09 09:08
 */
public class PointsGift {
    private String name;//礼物名称
    //构造器
    public PointsGift(String name) {
        this.name = name;
    }
    //getter、setter方法
    public String getName() {
        return name;
    }
    public void setName(String name) {
        this.name = name;
    }
}

2、模拟（校验积分资格子系统）

package com.rf.designPatterns.facade;
/**
 * @description: 模拟（校验积分资格子系统）
 * @author: xiaozhi
 * @create: 2020-06-09 09:11
 */
public class QualifyService {
    //判断积分资格是否通过
    public boolean isAvailable(PointsGift pointsGift){
        System.out.println("校验"+pointsGift.getName()+" 积分资格通过，库存通过");
        return true;
    }
}

3、模拟（积分支付子系统）

package com.rf.designPatterns.facade;
/**
 * @description: 模拟（积分支付子系统）
 * @author: xiaozhi
 * @create: 2020-06-09 09:16
 */
public class PointsPaymentService {
        //支付积分
        public boolean pay(PointsGift pointsGift){
            System.out.println("支付"+pointsGift.getName()+" 扣减积分成功。");
            return true;
        }
}

4、模拟（物流子系统）

package com.rf.designPatterns.facade;
/**
 * @description: 模拟（物流子系统）
 * @author: xiaozhi
 * @create: 2020-06-09 09:39
 */
public class ShippingService {
    //积分礼物进入物流系统的方法
    public String shipPointsGift(PointsGift pointsGift){
        //物流系统对接逻辑
        System.out.println(pointsGift.getName()+" 进入物流系统");
        //返回订单编号
        String shippingOrderNum="666";
        return  shippingOrderNum;
    }
}

5、模拟积分礼物兑换(外观类)

package com.rf.designPatterns.facade;
/**
 * @description: 积分礼物兑换(外观类)
 * @author: xiaozhi
 * @create: 2020-06-09 09:43
 */
public class GiftExchangeService {
    //因为没有引入spring框架，直接去创建实例对象
    private PointsPaymentService pointsPaymentService =new PointsPaymentService();
    private QualifyService qualifyService=new QualifyService();
    private ShippingService shippingService=new ShippingService();

    //对外提供一个礼物兑换的方法
    public void giftExchange(PointsGift pointsGift){
        //先校验积分资格是否通过
        if(qualifyService.isAvailable(pointsGift)){
            //如果积分支付成功
            if(pointsPaymentService.pay(pointsGift)){
                String orderNumber=shippingService.shipPointsGift(pointsGift);
                System.out.println("物流系统下单成功，订单号是："+orderNumber);
            }
        }
    }
}

6、创建一个测试类，代表应用层代码

package com.rf.designPatterns.facade;
/**
 * @description: 创建一个测试类，代表应用层代码
 * @author: xiaozhi
 * @create: 2020-06-09 09:53
 */
public class Test {
    public static void main(String[] args) {
        PointsGift pointsGift = new PointsGift("T恤");
        GiftExchangeService giftExchangeService=new GiftExchangeService();
        giftExchangeService.giftExchange(pointsGift);

    }
}

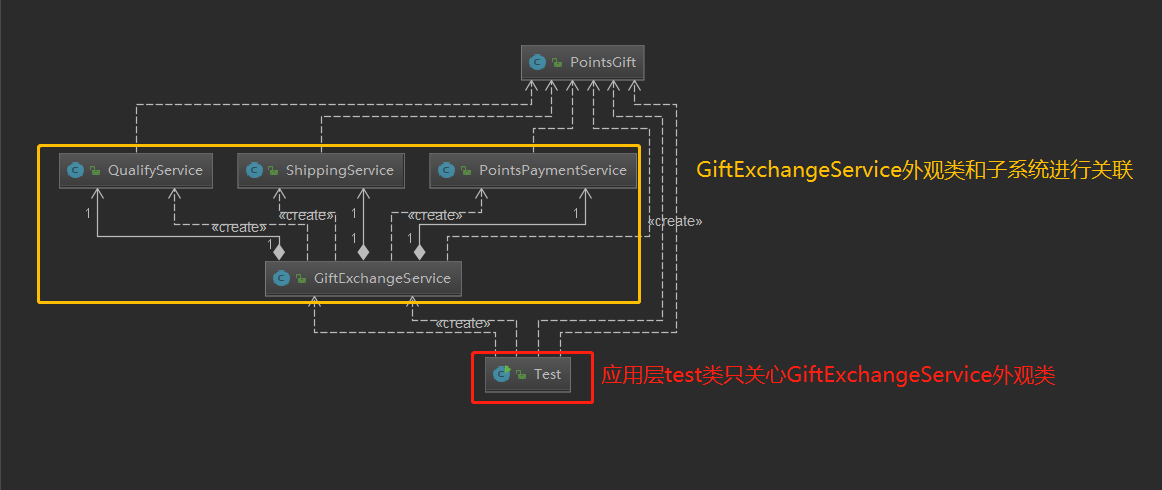

7、输出结果如下： 8、UML类图如下：
