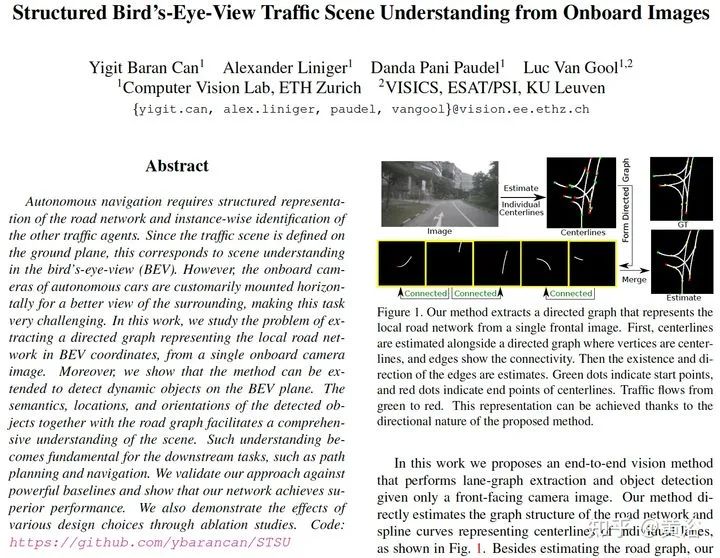

ICCV‘21 论文“Structured Bird’s-Eye-View Traffic Scene Understanding from Onboard Images“，作者来自瑞士ETH和比利时KU Leuven。
自主导航需要道路网络的结构化表示和其他交通智体的实例识别。由于交通场景是地平面定义，即鸟瞰图 (BEV) 的场景理解。这项工作研究从单个车载摄像头图像中提取BEV坐标表示的当地道路网络有向图问题。此外，该方法可扩展到检测 在BEV 平面的动态目标。检测目标的语义、位置和方向以及道路图有助于对场景的全面理解。这种理解成为下游任务的基础，即路径规划和导航。
代码将公开：https://github.com/ybarancan/STSU

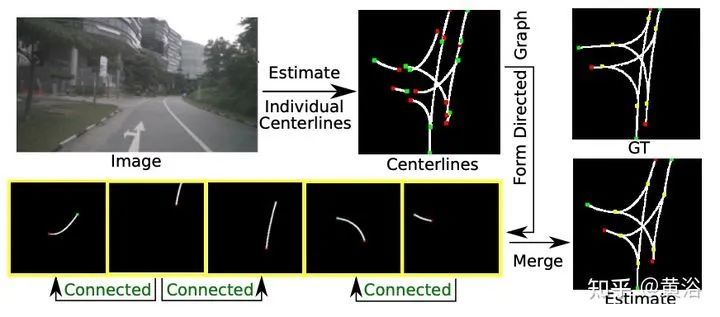

如图所示是道路网络的图结构估计示意图，即从单目前向图像提取表示当地道路网络的有向图：首先，道路中心线与有向图一起估计，其中顶点是道路中心线，边显示连通性；然后估计边的存在和方向，绿点表示起点，红点表示中心线的终点，交通从绿色流向红色。

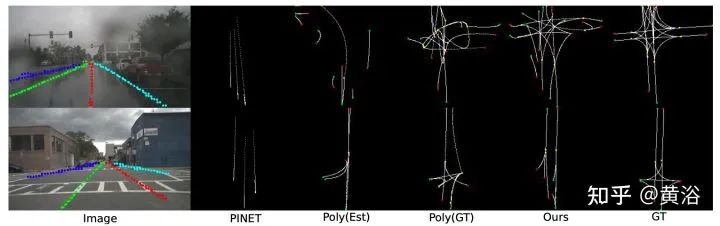

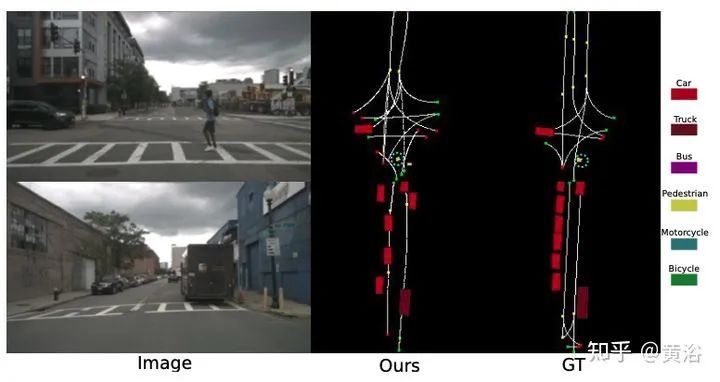

该方法也处理复杂的交叉路场景以及多目标实例，如图所示：
为了对本地道路网络进行结构化表示，构建车道中心线的有向图，通常称为车道图（lane graph）。没有硬性要求生成非循环图，但由于专注于有限视野 (FOV) 的单目图像，很少出现循环情况。因此，关联矩阵通常具有无环图结构，其中主对角线为零且对称项总和至多为 1。发生率矩阵还包含有关交通流方向的关键信息，这是理解车道网络的基础。
Bezier 曲线非常适合中心线，它用固定数量2D 点对任意长度的曲线进行建模。因此，给定这个图和中心线表示，整个车道图有固定大小的可学习表征，其中网络可以根据Bezier 控制点和图连通性学习车道中心线。
将每个实例表示为BEV 坐标中标准2D 框，包括五个参数：中心点位置、短边和长边的长度以及航向角。除了实例的定位和方向之外，用one-hot表征生成语义/目标类，这样一个实例被完全识别。

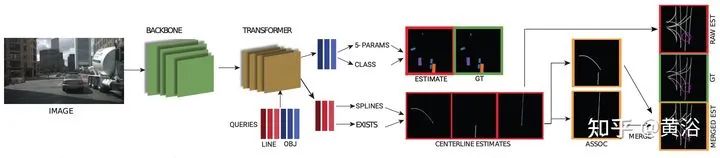

如图即是提出的总体架构图：网络的核心架构是转换器，将学习的道路中心线和目标查询一起处理；处理后的线查询用于输出检测概率、控制点和道路中心线关联特征；目标查询用于计算类概率和定向目标框参数。
处理transformer 输出有两个分支：
第一个是车道分支，它有四个部分：检测头（中心线存在概率）、控制头（Bezier 控制点）、关联头（关联特征向量）和关联分类器（关联中心线概率）。在训练期间，首先输出中心线控制点和检测概率，并在估计中心线和GT中心线之间用匈牙利匹配算法。关联步骤是在匹配估计上执行的。在推理中，对中心线的检测概率进行阈值处理，并对活跃的中心线执行关联步骤。
第二个是目标分支，处理transformer提议向量，包括两个模块和一个可选的后处理网络。第一个模块是检测头：对transformer 输出处理产生类概率分布，包括“无检测”类；第二个是5-params head：一个 MLP + sigmoid 层，产生定向目标框的归一化参数；后处理网络是Refinement net：细化网络将实例估计转换为语义分割。细化网络的结构类似于 BEV 解码器，其中较低分辨率的输入被放大以提供细粒度的分割图。
由于transformer没有位置概念，采用位置嵌入（PE）。系统用了两种不同的位置嵌入，第一个编码图像域空间信息，在归一化累积位置使用正弦函数；第二个位置嵌入对给定像素相应 BEV 位置进行编码。
设计了两个位置嵌入（图像和 BEV），使得它们是输入特征图通道大小的一半。因此，将图像位置嵌入添加到一半通道中，将 BEV 位置嵌入添加到另一半。这种双重位置嵌入称为分开位置编码（split positional encoding）。

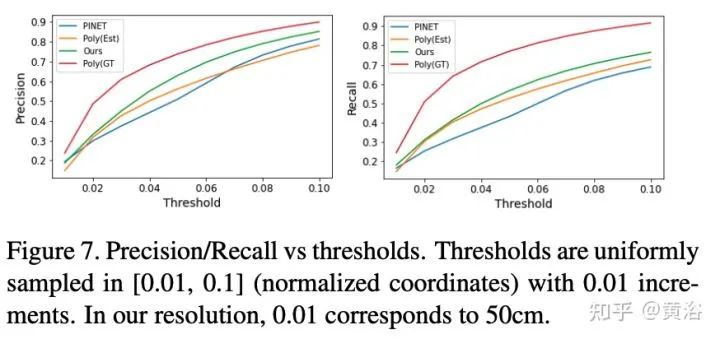

测度包括三种：precision-recall、detection ratio和connectivity。如图所示：
蓝线是GT中心线，橙色是估计值。绿/红点分别代表起点和终点。黄点表示连接，仅在从绿色到红色的方向有效。H/L 是指高/低，而 P=Precision，R=Recall 和 D=Detection。a) 4 线中有 2 线丢失，但匹配的线是准确的。b) 匹配的GT线比估计长，造成FN。c) 所有估计都与一条GT线相匹配（注意最左边估计的终点颜色），在产生FP的同时没有留下 FN的空间。d) 和 e) 分别显示TP和 FN连通性。f) 一个连接是TP，但最上面的连接是FP。
实验的基线方法，一个是基于CVPR‘18 论文“Hierarchical recurrent attention networks for structured online maps“，记做Polyline-RNN；另一个是arXiv2020 论文“Key points estimation and point instance segmentation approach for lane detection“，记做PINET。
备注：感谢微信公众号「3D视觉工坊」整理。

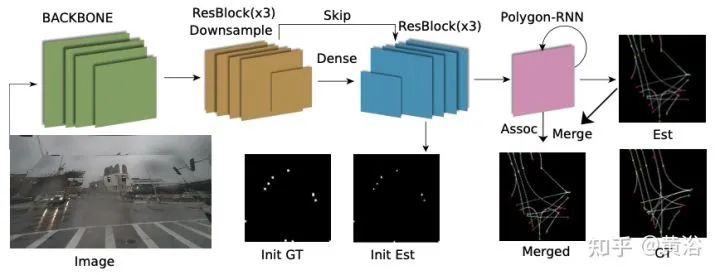

如图是第一个方法中Polyline-RNN提取初始的点估计构建中心线曲线：
单做实例估计的基准方法还有：
-
VED（“Monocular semantic occupancy grid mapping with convolutional variational encoder-decoder networks“. IEEE Robotics Autom. Lett., 2019）,
-
VPN （“Cross-view semantic segmenta- tion for sensing surroundings”. IEEE Robotics Autom. Lett., 2020）
-
PON（“Predicting seman- tic map representations from images using pyramid occupancy networks“. CVPR 2020）

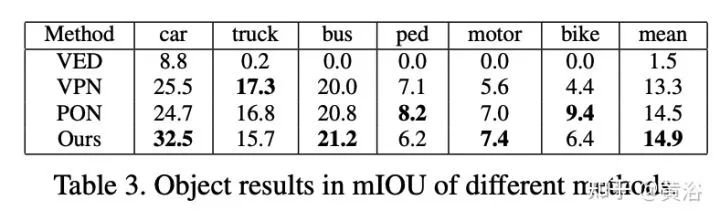

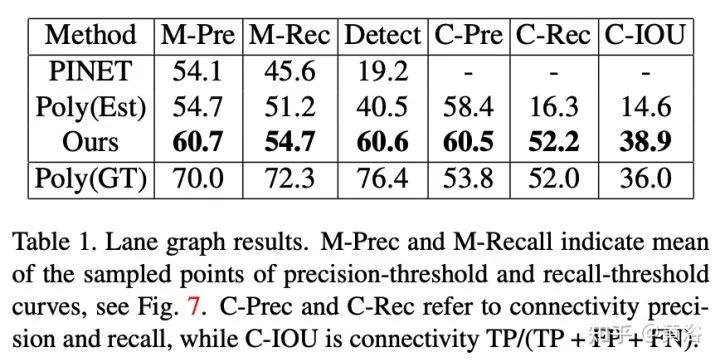

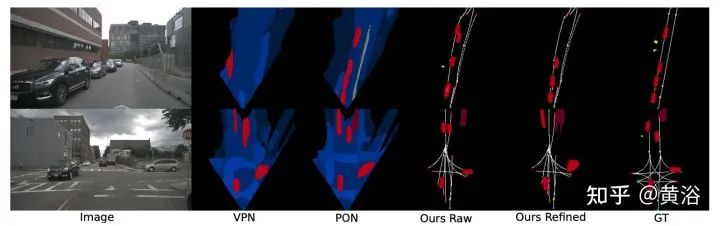

结果如下：
