一文读懂 Android UI绘制中的 measure 流程分析

前言

本文从measure流程开始： 使用performTraversals方法，该方法内部会分别调用

• performMeasure(int childWidthMeasureSpec, int childHeightMeasureSpec)

• performLayout(WindowManager.LayoutParams lp, int desiredWindowWidth,int desiredWindowHeight)

• performDraw()

MeasureSpec

MeasureSpec是View类的一个内部类，我们先看看官方文档对MeasureSpec类的描述：

A MeasureSpec encapsulates the layout requirements passed from parent to child. Each MeasureSpec represents a requirement for either the width or the height. A MeasureSpec is comprised of a size and a mode.

意思其实是 MeasureSpec封装了父布局对子视图的布局要求，由尺寸和模式组成，每个MeasureSpec表示其对子View的宽度或高度要求

其内部原理是一个32位的int值，高2位表示SpecMode，低30位表示SpecSize； 可以通过makeMeasureSpec来封装一个MeasureSpec，通过getSize()和getMode()来解封获取MeasureSpec内包含的尺寸大小和模式信息。解封操作是通过位运算来获取高2位（getMode()）或者低30位（getSize()）

#class in View&MeasureSpec

public static class MeasureSpec {
 private static final int MODE_SHIFT = 30;
 private static final int MODE_MASK  = 0x3  32), (int) value);
 mPrivateFlags3 |= PFLAG3_MEASURE_NEEDED_BEFORE_LAYOUT;
 }
 ...
 }
 ...
}

我们从最顶层View（DecorView）为例进行测量分析，具体继续往里测量子View是一个递归过程； DecorView的真正测量逻辑在FrameLayout#onMeasure(widthMeasureSpec, heightMeasureSpec); 下面代码分析都以FrameLayout为例

#class in FrameLayout

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
 int count = getChildCount();

 // 记录FrameLayout布局参数是否是wrap_content
 final boolean measureMatchParentChildren =
 MeasureSpec.getMode(widthMeasureSpec) != MeasureSpec.EXACTLY ||
 MeasureSpec.getMode(heightMeasureSpec) != MeasureSpec.EXACTLY;
 mMatchParentChildren.clear();

 int maxHeight = 0;
 int maxWidth = 0;
 int childState = 0;

 // 遍历测量每一个非GONE的子View
 for (int i = 0; i < count; i++) {
 final View child = getChildAt(i);
 if (mMeasureAllChildren || child.getVisibility() != GONE) {
 // 将FrameLayout对子View的约束条件（MeasureSpec)传入开始测量子View，这里一会儿展开
 measureChildWithMargins(child, widthMeasureSpec, 0, heightMeasureSpec, 0);
 // 对每一个子View都与本地记录的最大宽高（maxWidth,maxHeight）进行比较，计算出所有子View中需要的最大的宽度和高度。因为假若FrameLayout的LayoutParams属性是wrap_content的话，那FrameLayout的大小取决于子View中最大者
 final LayoutParams lp = (LayoutParams) child.getLayoutParams();
 maxWidth = Math.max(maxWidth,child.getMeasuredWidth() + lp.leftMargin + lp.rightMargin);
 maxHeight = Math.max(maxHeight,child.getMeasuredHeight() + lp.topMargin + lp.bottomMargin);
 childState = combineMeasuredStates(childState, child.getMeasuredState());
 // 假设FrameLayout的LayoutParams是wrap_content且子View的LayoutParams的宽高中任何一个属性是match_parent的话，就记录下来一会儿会进行重新测量，因为这时子View的大小受FrameLayout的最终大小影响
 if (measureMatchParentChildren) {
 if (lp.width == LayoutParams.MATCH_PARENT ||
 lp.height == LayoutParams.MATCH_PARENT) {
 mMatchParentChildren.add(child);
 }
 }
 }
 }

 ...省略前景、背景参与最大宽高计算的代码，这部分很简单，就是当前max与前景、背景取最大值

 // 保存测量结果，这里一会儿展开
 setMeasuredDimension(resolveSizeAndState(maxWidth, widthMeasureSpec, childState),
 resolveSizeAndState(maxHeight, heightMeasureSpec,
 childState  1) {
 // 当FrameLayout LayoutParams为wrap_content时，对所有LayoutParams为match_parent的子View重新生成一个对子View的布局要求（MeasureSpec）然后进行子View的重新测量
 for (int i = 0; i < count; i++) {
 final View child = mMatchParentChildren.get(i);
 final MarginLayoutParams lp = (MarginLayoutParams) child.getLayoutParams();
 /**
 * 如果子View的宽度是match_parent属性，那么对当前FrameLayout的MeasureSpec修改：
 * 把widthMeasureSpec的宽度规格修改为:总宽度 - padding - margin，这样做的意思是：
 * 对于子Viw来说，如果要match_parent，那么它可以覆盖的范围是FrameLayout的测量宽度
 * 减去padding和margin后剩下的空间，父View剩多少空间就给你多少空间。
 *
 * 以下两点的结论，可以查看getChildMeasureSpec()方法：
 *
 * 如果子View的宽度是一个确定的值，比如50dp，那么FrameLayout的widthMeasureSpec的宽度规格修改为：
 * SpecSize为子View的宽度，即50dp，SpecMode为EXACTLY模式
 *
 * 如果子View的宽度是wrap_content属性，那么FrameLayout的widthMeasureSpec的宽度规格修改为：
 * SpecSize为FrameLayout的宽度减去padding减去margin，SpecMode为AT_MOST模式
 */
 final int childWidthMeasureSpec;
 if (lp.width == LayoutParams.MATCH_PARENT) {
 final int width = Math.max(0, getMeasuredWidth()
 - getPaddingLeftWithForeground() - getPaddingRightWithForeground()
 - lp.leftMargin - lp.rightMargin);
 childWidthMeasureSpec = MeasureSpec.makeMeasureSpec(
 width, MeasureSpec.EXACTLY);
 } else {
 childWidthMeasureSpec = getChildMeasureSpec(widthMeasureSpec,
 getPaddingLeftWithForeground() + getPaddingRightWithForeground() +
 lp.leftMargin + lp.rightMargin,
 lp.width);
 }

 ...高度同理

 //  定好之后进行子View的重新测量，这时重走测量流程，如果子View内又包含子View，则会一层一层往里测量
 child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
 }
 }
}

通过上述代码以及注释可以理解，在onMeasure中总共做了这几件事：

1.遍历子View，调用measureChildWithMargins方法对子View进行测量（具体测量规则稍后再说，此处暂时直接认为已经测量完毕） 2.FrameLayout布局参数为wrap_content时，记录下所有宽或者高布局参数为match_parent的子View到mMatchParentChildren中以便后续进行重新测量 3.保存下测量结果，至此FrameLayout的宽高已经测量完毕，宽高已经确定 4.取出mMatchParentChildren中的所有View对其重新设置MeasureSpec然后执行测量流程，重设MeasureSpec的规则是（以width为例）：

子View LayoutParamsMeasureSpec计算规则match_parentMeasureSpec.makeMeasureSpec(FrameLayout宽度 - padding - margin,MeasureSpec.EXACTLY)match_parentMeasureSpec.makeMeasureSpec(FrameLayout宽度 - padding - margin, MeasureSpec.AT_MOST)固定值（如50dp）MeasureSpec.makeMeasureSpec(50dp， MeasureSpec.EXACTLY)

5.使用新生成的MeasureSpec对子View进行重新测量，又是一个遍历的过程

整个流程通了之后，我们来看一下子View具体的测量规则：

#class in ViewGroup

protected void measureChildWithMargins(View child,
 int parentWidthMeasureSpec, int widthUsed,
 int parentHeightMeasureSpec, int heightUsed) {
 final MarginLayoutParams lp = (MarginLayoutParams) child.getLayoutParams();

 final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
 mPaddingLeft + mPaddingRight + lp.leftMargin + lp.rightMargin
 + widthUsed, lp.width);
 final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
 mPaddingTop + mPaddingBottom + lp.topMargin + lp.bottomMargin
 + heightUsed, lp.height);
 // 子View根据测算出来的MeasureSpec已经初步确定了自己的大小，此时如果它也有子View会继续往里进行测量，知道最深层次的View测量完为止
 child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
}

// 以宽度测量为例
public static int getChildMeasureSpec(int spec, int padding, int childDimension) {
 int specMode = MeasureSpec.getMode(spec);
 int specSize = MeasureSpec.getSize(spec);

 int size = Math.max(0, specSize - padding);

 int resultSize = 0;
 int resultMode = 0;

 // 父传过来的约束模式
 switch (specMode) {
 // Parent has imposed an exact size on us
 // 当父已经确定其自身宽度时
 case MeasureSpec.EXACTLY:
 if (childDimension >= 0) {
 // 子的宽度为确定值，那么确定子的宽度为childDimension，模式为EXACTLY
 resultSize = childDimension;
 resultMode = MeasureSpec.EXACTLY;
 } else if (childDimension == LayoutParams.MATCH_PARENT) {
 // Child wants to be our size. So be it.
 // 子View宽度为match_parent，此时父是一个精确模式，所以这时子的宽度也可以确定，子宽度为父剩下的可用宽度，模式为EXACTLY
 resultSize = size;
 resultMode = MeasureSpec.EXACTLY;
 } else if (childDimension == LayoutParams.WRAP_CONTENT) {
 // Child wants to determine its own size. It can't be
 // bigger than us.
 // 子宽度为wrap_content，此时表示子想自己控制宽度，但是父是精确的必须限制子的宽度不许超过父的剩余可用宽度，此时子宽度暂时设置为父的剩余宽度，模式为AT_MOST尽可能大
 resultSize = size;
 resultMode = MeasureSpec.AT_MOST;
 }
 break;

 // Parent has imposed a maximum size on us
 // 父宽度不确定
 case MeasureSpec.AT_MOST:
 // 子的宽度为确定值，那么确定子的宽度为childDimension，模式为EXACTLY
 if (childDimension >= 0) {
 // Child wants a specific size... so be it
 resultSize = childDimension;
 resultMode = MeasureSpec.EXACTLY;
 } else if (childDimension == LayoutParams.MATCH_PARENT) {
 // Child wants to be our size, but our size is not fixed.
 // Constrain child to not be bigger than us.
 /**
 * 子想撑满父，但是此时父的宽度并不确定，这是只能先把父剩余的宽度都给它，
 * 然后把模式设置为AT_MOST，说明它也是个不确定的值，
 * 一直等到后续子都测量完了才能重新来确定自身宽度，
 * 真正重新测量的逻辑就是走到FrameLayout咱们之前分析的FrameLayout#onMeasure()星号注释处开始，
 * 父会重新设置其对子的MeasureSpec然后重新对子进行测量，这时候子View就能得到准确宽度了
 */
 resultSize = size;
 resultMode = MeasureSpec.AT_MOST;
 } else if (childDimension == LayoutParams.WRAP_CONTENT) {
 // Child wants to determine its own size. It can't be
 // bigger than us.
 // 当子宽度也是不确定的时候，直接将父的最大可用宽度给它，并且设置其模式为AT_MOST，也会等到后续子都确定了宽度之后进行重新测量
 resultSize = size;
 resultMode = MeasureSpec.AT_MOST;
 }
 break;

 // Parent asked to see how big we want to be
 case MeasureSpec.UNSPECIFIED:
 ...
 这种模式为系统使用的，我们一般用不到，不做分析
 break;
 }
 // 一系列规则完成之后生成MeasureSpec，此时子View的大小测量暂时告一段落了，返回结果
 return MeasureSpec.makeMeasureSpec(resultSize, resultMode);
}

逻辑上感觉很绕，其实梳理之后很好理解，子View的大小根据其自身的LayoutParams和父给它的MeasureSpec来共同决定，大体规则就是遵循：

1.父大小精确： a.子LayoutParams大小设置准确值，结果就是：MeasureSpec(准确值，EXACTLY） b.子想撑满父，则把父剩余的空间全给它，结果就是：MeasureSpec(父SpecSize，EXACTLY） c.子也不确定它想自己控制大小，则父只能把最大剩余空间给它，只要它不超出就行，结果就是：MeasureSpec(父SpecSize，AT_MOST）

2.父大小不确定： a.子LayoutParams大小设置准确值，结果就是：MeasureSpec(准确值，EXACTLY） b.子想撑满父，父把能给它的都给它，结果就是：MeasureSpec(父SpecSize，AT_MOST）,后面会再测量一次 c.子想控制自己大小，父也是把能给它的都给它保证它不能超过父剩余的大小，结果就是：MeasureSpec(父SpecSize，AT_MOST）

父大小确定子LayoutParams大小设置准确值：MeasureSpec(准确值，EXACTLY）父大小确定子想撑满父，则把父剩余的空间全给它：MeasureSpec(父SpecSize，EXACTLY））父大小确定子想自己控制大小，则父只能把最大剩余大小给它要求子不能超过这个大小：MeasureSpec(父SpecSize，AT_MOST）父大小不确定子LayoutParams大小设置准确值：MeasureSpec(准确值，EXACTLY）父大小不确定子想撑满父，则把父剩余的空间全给它：MeasureSpec(父SpecSize，AT_MOST），后续会重新测量确定真正的大小父大小不确定子想自己控制大小，则父只能把最大剩余大小给它要求子不能超过这个大小：MeasureSpec(父SpecSize，AT_MOST），也会重新测量确定真正大小

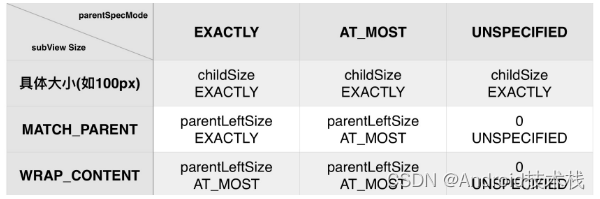

参考网上的一张图片，过程就是：

接着看下测量完成之后需要将测量的结果设置给mMeasuredWidth和mMeasuredHeight，后续我们使用的时候调用View.getMeasureWidth()等方法时才能拿到具体的值； 每个View在测量完成之后是通过 setMeasuredDimension(int measuredWidth, int measuredHeight)方法来将结果保存给View的。

#class in View

protected final void setMeasuredDimension(int measuredWidth, int measuredHeight) {
 ...
 setMeasuredDimensionRaw(measuredWidth, measuredHeight);
}

private void setMeasuredDimensionRaw(int measuredWidth, int measuredHeight) {
 mMeasuredWidth = measuredWidth;
 mMeasuredHeight = measuredHeight;

 mPrivateFlags |= PFLAG_MEASURED_DIMENSION_SET;
}

至此测量流程已经结束

真正当我们自定义View时如果需要涉及到View的测量流程，在测量的最后必须将结果通过setMeasuredDimensionRaw设置给View，这样才是一个完整的自定义View的测量流程，否则你所测量出来的结果是不生效的

大致可以这么做：

//假设自定义一个View宽度为10，高度为20
public class CustomView extends View {
 public CustomView(Context context) {
 super(context);
 }

 // 方法1 直接继承onMeasure，然后生成新的MeasureSpec传给父
 @Override
 protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
 int newWidthSpec = MeasureSpec.makeMeasureSpec(10, MeasureSpec.AT_MOST);
 int newHeightSpec = MeasureSpec.makeMeasureSpec(20, MeasureSpec.AT_MOST);
 super.onMeasure(newWidthSpec, newHeightSpec);
 }

 // 方法2 确定好宽高之后直接设置给View
 @Override
 protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
 setMeasuredDimension(10, 20);
 }
}

好了，文章基本上就到这里，measure详细流程的分析就到此完毕了！，如有地方不对或者有不同理解的可以提出来

有需要文中完整代码的同学 可以在评论区下方留言或者私信我即可免费获取

最后我想说：

对于程序员来说，要学习的知识内容、技术有太多太多，要想不被环境淘汰就只有不断提升自己，从来都是我们去适应环境，而不是环境来适应我们

技术是无止境的，你需要对自己提交的每一行代码、使用的每一个工具负责，不断挖掘其底层原理，才能使自己的技术升华到更高的层面

Android 架构师之路还很漫长，与君共勉
