Android自定义view--图形叠加Xfermode与PorterDuff

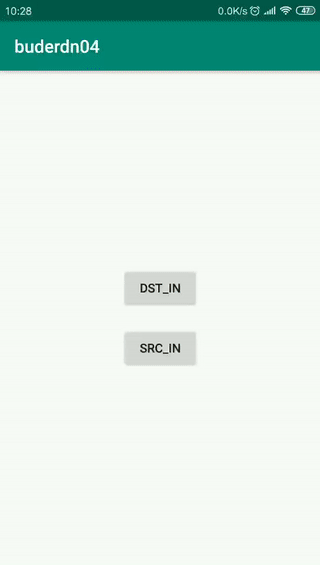

 首先来看下各个场景的效果，项目完整代码：https://github.com/buder-cp/CustomView/tree/master/buder_DN_view/buderdn04

 上述效果的实现主要是使用图形的fermode与PorterDuff属性的叠加，下面是18中图形叠加模式

运行效果图：

1）PorterDuff.Mode.ADD：

 饱和度叠加

2）PorterDuff.Mode.CLEAR：

 所绘制不会提交到画布上，嗯结果...不知道是为什么了，正常是没东西的..

3）PorterDuff.Mode.DARKEN：

 取两图层全部区域，交集部分颜色加深

4）PorterDuff.Mode.DST：

 只保留目标图的alpha和color，所以绘制出来只有目标图

5）PorterDuff.Mode.DST_ATOP：

 源图和目标图相交处绘制目标图，不相交的地方绘制源图

6）PorterDuff.Mode.DST_IN：

 两者相交的地方绘制目标图，绘制的效果会受到原图处的透明度影响

7）PorterDuff.Mode.DST_OUT：

 在不相交的地方绘制目标图

8）PorterDuff.Mode.DST_OVER：

 目标图绘制在上方

9）PorterDuff.Mode.LIGHTEN：

 取两图层全部区域，点亮交集部分颜色

10）PorterDuff.Mode.MULTIPLY：

 取两图层交集部分叠加后颜色

11）PorterDuff.Mode.OVERLAY：

 叠加

12）PorterDuff.Mode.SCREEN：

 取两图层全部区域，交集部分变为透明色

13）PorterDuff.Mode.SRC：

 只保留源图像的alpha和color，所以绘制出来只有源图

14）PorterDuff.Mode.SRC_ATOP：

 源图和目标图相交处绘制源图，不相交的地方绘制目标图

15）PorterDuff.Mode.SRC_IN：

 两者相交的地方绘制源图

16）PorterDuff.Mode.SRC_OUT：

 不相交的地方绘制源图

17）PorterDuff.Mode.SRC_OVER：

 把源图绘制在上方

18）PorterDuff.Mode.XOR：

 不相交的地方按原样绘制源图和目标图

圆角图形：

通过PorterDuff.Mode.DST_IN模式来实现！ 我们来分析分析实现流程原理：

Xfermode无非是两层图构成，先绘制的叫DST图(目标图)，后绘制的叫SRC图(原图)，我们要实现 圆形或者圆角，我们可以先把要显示的图片绘制出来(DST)，这里我们通过src的属性进行了设置； 接着再绘制出圆形和圆角(SRC)，我们想显示的部分是他们相交的地方，而且是图片部分的内容， 所以选择：DST_IN模式！

public class RoundImageView_SRCIN extends View {
    private Paint mBitPaint;
    private Bitmap BmpDST,BmpSRC;

    public RoundImageView_SRCIN(Context context, AttributeSet attrs) {
        super(context, attrs);
        setLayerType(View.LAYER_TYPE_SOFTWARE, null);
        mBitPaint = new Paint();
        BmpDST = BitmapFactory.decodeResource(getResources(),R.drawable.shade,null);
        BmpSRC = BitmapFactory.decodeResource(getResources(),R.drawable.xyjy6,null);
    }



    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

        int layerId = canvas.saveLayer(0, 0, getWidth(), getHeight(), null, Canvas.ALL_SAVE_FLAG);

        canvas.drawBitmap(BmpDST,0,0,mBitPaint);
        mBitPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));
        canvas.drawBitmap(BmpSRC,0,0,mBitPaint);

        mBitPaint.setXfermode(null);
        canvas.restoreToCount(layerId);
    }
}

不规则wave波浪

实现和圆角图片是一样的，只是这里我们利用属性动画不断的移动波浪这张图片，仍然使用PorterDuff.Mode.DST_IN这个属性完成：

public class IrregularWaveView_DSTIN extends View {

    private Paint mPaint;
    private int mItemWaveLength = 0;
    private int dx = 0;

    private Bitmap BmpSRC, BmpDST;

    public IrregularWaveView_DSTIN(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        mPaint = new Paint();
        BmpDST = BitmapFactory.decodeResource(getResources(),R.drawable.wav,null);
        BmpSRC = BitmapFactory.decodeResource(getResources(),R.drawable.circle_shape,null);
        mItemWaveLength = BmpDST.getWidth();

        startAnim();

    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        int layerId = canvas.saveLayer(0, 0, getWidth(), getHeight(), null, Canvas.ALL_SAVE_FLAG);
        canvas.drawBitmap(BmpDST,new Rect(dx,0,dx+BmpSRC.getWidth(),BmpSRC.getHeight()),new Rect(0,0,BmpSRC.getWidth(),BmpSRC.getHeight()),mPaint);
        mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.DST_IN));
        canvas.drawBitmap(BmpSRC,0,0,mPaint);
        mPaint.setXfermode(null);
        canvas.restoreToCount(layerId);
    }

    private void startAnim() {
        ValueAnimator animator = ValueAnimator.ofInt(0,mItemWaveLength);
        animator.setDuration(4000);
        animator.setRepeatCount(ValueAnimator.INFINITE);
        animator.setInterpolator(new LinearInterpolator());
        animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                dx = (int) animation.getAnimatedValue();
                postInvalidate();
            }
        });
        animator.start();
    }
}

普通画板和贝塞尔画板

这两个画板是为了后面的橡皮擦效果的铺垫，在使用普通画板时连续的拐弯操作会出现不平滑现象，这是因为连线是直线在弯曲处无法做到顺滑，利用贝塞尔曲线即可，具体代码见项目。

public class BezierGestureTrackView extends View {

    private Path mPath = new Path();
    private Paint mPaint;
    private float mPreX, mPreY;


    public BezierGestureTrackView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        mPaint = new Paint();
        mPaint.setColor(Color.BLACK);
        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setStrokeWidth(5);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN: {
                mPath.moveTo(event.getX(), event.getY());
                mPreX = event.getX();
                mPreY = event.getY();
                return true;
            }
            case MotionEvent.ACTION_MOVE: {
                float endX = (mPreX + event.getX()) / 2;
                float endY = (mPreY + event.getY()) / 2;
                mPath.quadTo(mPreX, mPreY, endX, endY);
                mPreX = event.getX();
                mPreY = event.getY();
                invalidate();
            }
            break;
            default:
                break;
        }
        return super.onTouchEvent(event);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawColor(Color.WHITE);
        canvas.drawPath(mPath, mPaint);
    }
}

橡皮擦

我们来分析下实现流程：

• 其实就是一个Bitmap，然后通过一个Path来记录用户绘制出来的图形，然后为我们的画笔设置DST_OUT的模式，那么 与Path重叠部分的DST(目标图)，就是完整的图，在和手指划过的路径相交就会变成透明！
• 接着设置下画笔，圆角，笔宽，抗锯齿等！
• 再接着定义一个画Path，即用户绘制区域的方法，设置Xfermode后画区域而已！
• 然后重写onTouchEvent方法，这部分和之前的自定义画图板是一样的！
• 最后重写onDraw()方法，先绘制背景图片，调用用户绘制区域的方法，再绘制前景图片！

public class EraserView_SRCOUT extends View {

    private Paint mBitPaint;
    private Bitmap BmpDST, BmpSRC;
    private Path mPath;
    private float mPreX, mPreY;

    public EraserView_SRCOUT(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);

        setLayerType(View.LAYER_TYPE_SOFTWARE, null);
        mBitPaint = new Paint();
        mBitPaint.setColor(Color.RED);
        mBitPaint.setStyle(Paint.Style.STROKE);
        mBitPaint.setStrokeWidth(45);

        BmpSRC = BitmapFactory.decodeResource(getResources(), R.drawable.xyjy6, null);
        BmpDST = Bitmap.createBitmap(BmpSRC.getWidth(), BmpSRC.getHeight(), Bitmap.Config.ARGB_8888);
        mPath = new Path();
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

        int layerId = canvas.saveLayer(0, 0, getWidth(), getHeight(), null, Canvas.ALL_SAVE_FLAG);

        //先把手指轨迹画到目标Bitmap上
        Canvas c = new Canvas(BmpDST);
        c.drawPath(mPath, mBitPaint);

        //然后把目标图像画到画布上
        canvas.drawBitmap(BmpDST, 0, 0, mBitPaint);

        //计算源图像区域
        mBitPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_OUT));
        canvas.drawBitmap(BmpSRC, 0, 0, mBitPaint);

        mBitPaint.setXfermode(null);
        canvas.restoreToCount(layerId);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                mPath.moveTo(event.getX(), event.getY());
                mPreX = event.getX();
                mPreY = event.getY();
                return true;
            case MotionEvent.ACTION_MOVE:
                float endX = (mPreX + event.getX()) / 2;
                float endY = (mPreY + event.getY()) / 2;
                mPath.quadTo(mPreX, mPreY, endX, endY);
                mPreX = event.getX();
                mPreY = event.getY();
                break;
            case MotionEvent.ACTION_UP:
                break;
        }
        postInvalidate();
        return super.onTouchEvent(event);
    }

}
