先放上结论
- requestLayout会直接递归调用父窗口的requestLayout，直到ViewRootImpl,然后触发peformTraversals，由于mLayoutRequested为true，会导致onMeasure和onLayout被调用。不一定会触发OnDraw
- requestLayout触发onDraw可能是因为在在layout过程中发现l,t,r,b和以前不一样，那就会触发一次invalidate，所以触发了onDraw，也可能是因为别的原因导致mDirty非空（比如在跑动画）
- view的invalidate不会导致ViewRootImpl的invalidate被调用，而是递归调用父view的invalidateChildInParent，直到ViewRootImpl的invalidateChildInParent，然后触发peformTraversals，会导致当前view被重绘，由于mLayoutRequested为false，不会导致onMeasure和onLayout被调用，而OnDraw会被调用
结合requestLayout和invalidate与View三大流程关系，有如下图：
1、当视图的内容，可见性发生变化，会调用invalidate，调用后只会触发Draw 过程。 2、requestLayout 会触发Measure、Layout过程，如果尺寸发生改变，则会调用invalidate。 3、当涉及View的尺寸、位置变化时使用requestLayout。 4、当仅仅需要重绘时调用invalidate。 5、如果不确定requestLayout 是否触发invalidate，可在requestLayout后继续调用invalidate。
源码解析：Android requestLayout与invalidate的区别 - 简书
1. invalidate不调用performMeasure和performLayout先看下 requestLayout 方法
public void requestLayout() {
if (!mHandlingLayoutInLayoutRequest) {
checkThread();
//这里设置为true
mLayoutRequested = true;
scheduleTraversals();
}
}再来看 performTraversal方法的大致逻辑，对应的逻辑我都写到注释中了，挺清晰的。
private void performTraversals() {
......
// 调用invalidate的话，mLayoutRequested为false，所以layoutRequested为false
// 调用requestLayout，会把mLayoutRequested设置为true
boolean layoutRequested = mLayoutRequested && (!mStopped || mReportNextDraw);
......
if (layoutRequested) {
// Clear this now, so that if anything requests a layout in the
// rest of this function we will catch it and re-run a full
// layout pass.
//每次使用performTraversals都会把mLayoutRequested重置为false
mLayoutRequested = false;
}
// 如果layoutRequested为false，那windowShouldResize一定是false了，不可能可以调用到performMeasure了
boolean windowShouldResize = layoutRequested && windowSizeMayChange && ......;
if (mFirst || windowShouldResize || ......) {
......
performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
......
}
.......
// invalidate没有把mLayoutRequested设置为true，因此didLayout将为false，因此也无法调用performLayout
final boolean didLayout = layoutRequested && (!mStopped || mReportNextDraw);
if (didLayout) {
performLayout(lp, mWidth, mHeight);
......
}
......
performDraw()
}
private boolean draw(boolean fullRedrawNeeded) {
······
if (!dirty.isEmpty() || mIsAnimating || accessibilityFocusDirty) {
······
// 执行真正的绘制流程
mAttachInfo.mThreadedRenderer.draw(mView, mAttachInfo, this, callback);
······
}
······
}可以看到，如果!dirty.isEmpty()为true，才会去绘制。
而view#invalidate时，会直接把自身的 left，right，top，bottom传递过去，并一路调用到 ViewRootImpl#invalidateRectOnScreen(Rect dirty)，该方法中会调用scheduleTraversals()。从而保证可以调用performDraw()。而requestLayout是没有这一步的，因此往往不会执行绘制方法。
上面仅仅说明了单个布局Invalidate/RequestLayout联系，那么如果父布局调用了invalidate，那么子布局会走重绘过程吗？接下来列举这些关系。
这两个方法的使用场景：ImageView的使用：
可以非常明显看到在ImageView中刷新图片时，如果宽高变了，则需要调用requestLayout。否则直接使用invalidate。

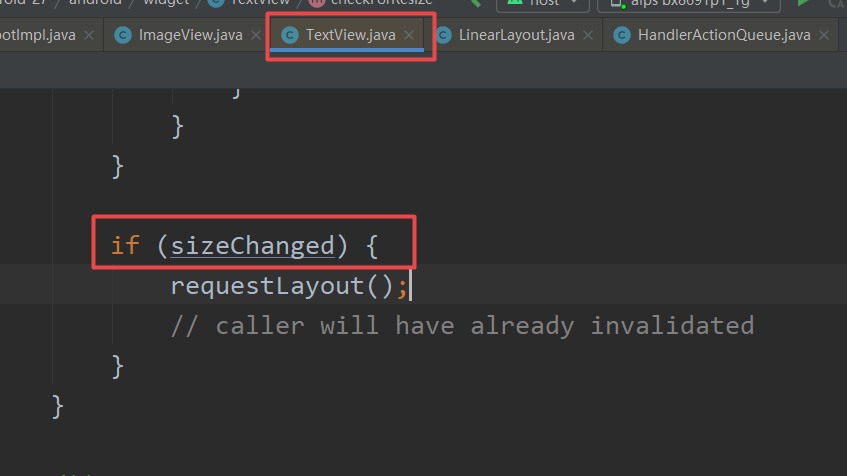

TextView的使用：

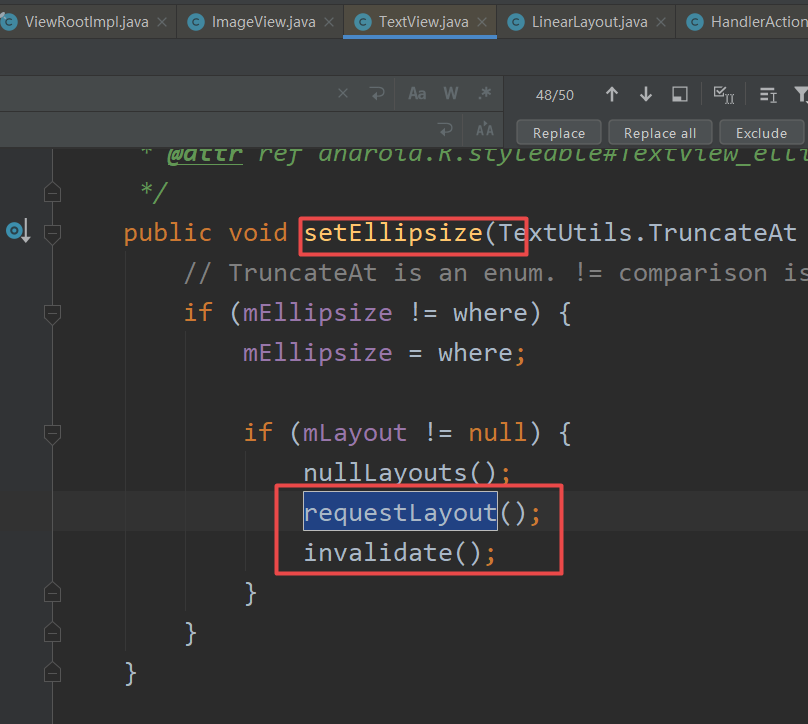

textView中大多数的都是两个方法需要同时调用：
子布局Invalidate 如果是软件绘制或者父布局开启了软件缓存绘制，父布局会走重绘过程(前提是WILL_NOT_DRAW标记没设置)。
子布局RequestLayout 父布局会重走Measure、Layout过程。
父布局Invalidate 如果是软件绘制，则子布局会走重绘过程。
父布局RequestLayout 如果父布局尺寸发生了改变，则会触发子布局Measure过程、Layout过程。
比较一下requestLayout和invalidate方法比较一下requestLayout和invalidate方法 - 掘金
调用 View.requestLayout 方法后会依次调用 performMeasure, performLayout 和 performDraw 方法，调用者 View 及其父 View 会从上往下重新进行 measure, layout 流程，一般情况下不会执行 draw 流程(子 View 会通过判断其尺寸/顶点是否发生改变而决定是否重新 measure/layout/draw 流程)。
子线程真不能绘制UI吗在Activity onCreate里创建子线程并展示对话框：
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.layout_group);
new Thread(new Runnable() {
@Override
public void run() {
TextView textView = new TextView(MainActivity.this);
textView.setText("hello thread");
Looper.prepare();
Dialog dialog = new Dialog(MainActivity.this);
dialog.setContentView(textView);
dialog.show();
Looper.loop();
}
}).start();
}
答案是可以的，接下来分析为什么可以。
在分析ViewRootImpl里requestLayout/invalidate过程中，发现其内部调用了checkThread()方法：
#ViewRootImpl.java
void checkThread() {
//当前调用线程与mThread不是同一线程则会抛出异常
if (mThread != Thread.currentThread()) {
//简单翻译来说：只有创建了ViewTree的线程才能操作里边的View
throw new CalledFromWrongThreadException(
"Only the original thread that created a view hierarchy can touch its views.");
}
}
问题的关键是mThread是什么？从哪里来？
#ViewRootImpl.java
public ViewRootImpl(Context context, Display display) {
...
//mThread 为Thread类型
//也就是说哪个线程执行了构造ViewRootImpl对象，那么mThread就是指向那个线程
mThread = Thread.currentThread();
...
}
而创建ViewRootImpl对象是在调用WindowManager.addView(xx)过程中创建的。 关于WindowManager/Window 请移步：Window/WindowManager 不可不知之事
现在回过头来看Dialog创建就比较明朗了：
1、dialog.show() 调用WindowManager.addView(xx)，此时是子线程调用，因此ViewRootImpl对象是在子线程调用的，进而mThread指向子线程。 2、当ViewRootImpl对象构建成功后，调用其setView(xx)方法，里面调用了requestLayout，此时还是子线程。 3、checkThread()判断是同一线程，因此不会抛出异常。
实际上，"子线程不能更新ui" 更合理的表述应为：View只能被构建了ViewTree的线程操作。只是通常来说，Activity 构建ViewTree的线程被称作UI（主）线程，因此才会有上述说法。
postInvalidate 流程postInvalidate 通过ViewRootImpl 里的handler切换到UI线程，最终执行 invalidate()。 ViewRootImpl 里的hanlder绑定的线程即是UI线程。
源码分析_Android UI何时刷新_Choreographer我们调用View的requestLayout或者invalidate时，最终都会触发ViewRootImp执行scheduleTraversals()方法。这个方法中ViewRootImp会通过Choreographer来注册个接收Vsync的监听，当接收到系统体层发送来的Vsync后我们就执行doTraversal()来重新绘制界面。通过上面的分析我们调用invalidate等刷新操作时，系统并不会立即刷新界面，而是等到Vsync消息后才会刷新页面。
