长拼图技术分享

写在前面：众所周知，在Java层进行图片的处理，因为bitmap对象占用的大内存，很容易产生OOM（Out Of Memory）的错误。为了解决此类问题，Android也在不断完善bitmap的处理机制，方便程序员使用，提升应用性能。本文将从图片处理机制出发，简述在爱奇艺头条1.10.20版本引入的，视频长拼图功能技术原理，和一些注意的地方。

1. Bitmap对象 在Android2.3.3之前的版本中，Bitmap对象与其像素数据是分开存储的，Bitmap对象存储在Dalvik heap中，而Bitmap对象的像素数据则存储在Native Memory中，这使得存储在Native Memory中的像素数据的释放是不可预知的，我们可以调用recycle()方法来对Native Memory中的像素数据进行释放，前提是你可以清楚的确定Bitmap已不再使用了，如果你调用了Bitmap对象recycle()之后再将Bitmap绘制出来，就会出现"Canvas: trying to use a recycled bitmap"错误，而在Android3.0之后，Bitmap的像素数据和Bitmap对象一起存储在Dalvik heap中，所以我们不用手动调用recycle()来释放Bitmap对象，内存的释放都交给垃圾回收器来做。 都说Bitmap占用内存很严重，那么到底占用了多少内存呢？特地写了一个demo测试了一下。 Bitmap bm = BitmapFactory.decodeFile(path); 通过这样的方式decode一个大小为2.64M的jpg图片，得到的Bitmap大小是31.6M，这样我们解析不了几张图片就会OOM。所以一般我们在解析的时候都会通过压缩图片尺寸，来获得减小Bitmap的内存占用。 例如，同样一张图片，我们通过下面的方式decode： BitmapFactory.Options options = new BitmapFactory.Options(); options.inSampleSize = 4; Bitmap bm = BitmapFactory.decodeFile(path, options); 得到Bitmap的大小为1.98M，缩小到不做任何压缩的1/16. 很容易理解，这里的inSampleSize是将原图的宽高，分别除以4，得到的大小将是原来的1/16。 这是一种降低内存使用的最初级，也是最有效的方法。

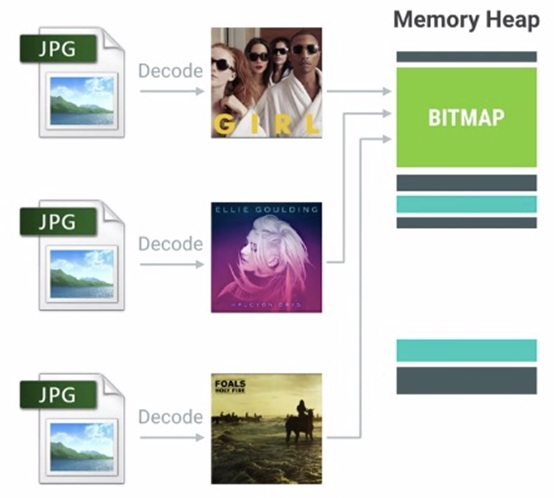

2. 管理Bitmap的内存 虽然通过简单的压缩，单张Bitmap的内存占用比较低了。但是在我们拼长图的使用场景中，我们可以会重复调用decode得到多个Bitmap对象，然后将其绘制在Canvas上。重复进行这个操作，最终得到一个长图。 在2.3.3及以前，我们没有只能通过Bitmap的recycle()方法来回收native的内存，为了避免OOM，可以在设置BitmapFactory.Options.inPurgeable字段为true，标识当系统内存不足的时候，该Bitmap可以被回收。 Android 3.0以后，虽然我们不用手动管理Bitmap对象，可以让其同其他java对象一样，通过GC回收，但是如果频繁decode出新的Bitmap对象，在这个过程中，系统内存会遇到下面这个问题，如图： 可以看出，由于频繁创建新的bitmap，又频繁频繁触发GC，这肯定不是一个好的现象。 那么如何规避这种情况呢？在android3.0引入了BitmapFactory.Options.inBitmap参数。这个参数是Bitmap类型，如果设置了该参数，那么在decode图片是，会优先使用inBitmap参数所在的内存，以此来实现内存的复用。 上图是不设置inBitmap，那么三张图片会占用不同的内存区域 上图是设置了inBitmap参数，那么如果该内存区域可用，会复用这块内存区域。 下图是设置了inBitmap参数之后的内存使用情况，很明显内存非常平滑。 使用这个参数，需要注意的是：
   1. 该参数要和BitmapFactory.Options.inMutable一同使用，只有当inMutable设置为true时，inBitmap参数才会生效。
   2. 该参数在android 4.4才完善，在4.4及以后的版本中，只要新图片的大小，小于inBitmap的大小，即可使用。在4.4之前的版本中，只有新图片的大小，正好等于inBitmap的大小，并且inSampleSize为1时，inBitmap才会被使用。
   在其他应用的场景中，inBitmap参数可以和cache机制相结合，优化多图情境下的内存使用和系统效率。详情可以见android官方文档https://developer.android.com/topic/performance/graphics/manage-memory.html#recycle。

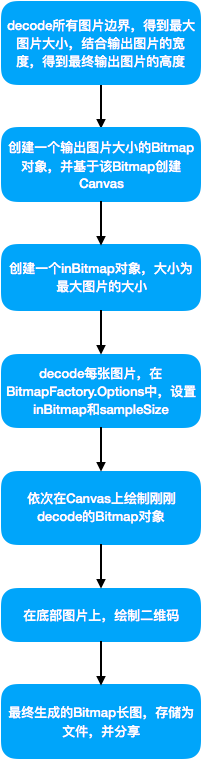

3. 长拼图功能的实现 通过上面的描述，基本可以了解长拼图的基本功能原理了。其基本实现流程如下： 这是我们基本的实现逻辑。但是有没有更好的方法呢？

4. 优化实现 我们一般在拼长图之前，会把图片展示出来。这个过程，我们一般会使用Fresco等第三方库，这样的第三方库一般已经帮我们做了decode出bitmap，并且设置到View中去。我们能否直接使用其生成的Bitmap，而不用再从文件decode一遍呢？ 为此我们查看了一下Fresco 用来Decode图片的decoder，我们找到了下面一段代码。

   public static PlatformDecoder buildPlatformDecoder(

       PoolFactory poolFactory,

       boolean directWebpDirectDecodingEnabled) {

     if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) {

       int maxNumThreads = poolFactory.getFlexByteArrayPoolMaxNumThreads();

       return new ArtDecoder(

           poolFactory.getBitmapPool(),

           maxNumThreads,

           new Pools.SynchronizedPool(maxNumThreads));

     } else {

       if (directWebpDirectDecodingEnabled

           && Build.VERSION.SDK_INT < Build.VERSION_CODES.KITKAT) {

         return new GingerbreadPurgeableDecoder();

       } else {

         return new KitKatPurgeableDecoder(poolFactory.getFlexByteArrayPool());

       }

     }

   }

   可以看出，Fresco在不同的Android版本上使用了不同的decodor，我们来看一下最新的ArtDecoder的内部实现。

   protected CloseableReference decodeStaticImageFromStream(

       InputStream inputStream,

       BitmapFactory.Options options) {

     Preconditions.checkNotNull(inputStream);

     int sizeInBytes = BitmapUtil.getSizeInByteForBitmap(

         options.outWidth,

         options.outHeight,

         options.inPreferredConfig);

     final Bitmap bitmapToReuse = mBitmapPool.get(sizeInBytes);

     if (bitmapToReuse == null) {

       throw new NullPointerException("BitmapPool.get returned null");

     }

     options.inBitmap = bitmapToReuse;

     Bitmap decodedBitmap;

     ByteBuffer byteBuffer = mDecodeBuffers.acquire();

     if (byteBuffer == null) {

       byteBuffer = ByteBuffer.allocate(DECODE_BUFFER_SIZE);

     }

     try {

       options.inTempStorage = byteBuffer.array();

       decodedBitmap = BitmapFactory.decodeStream(inputStream, null, options);

     } catch (RuntimeException re) {

       mBitmapPool.release(bitmapToReuse);

       throw re;

     } finally {

       mDecodeBuffers.release(byteBuffer);

     }

     if (bitmapToReuse != decodedBitmap) {

       mBitmapPool.release(bitmapToReuse);

       decodedBitmap.recycle();

       throw new IllegalStateException();

     }

     return CloseableReference.of(decodedBitmap, mBitmapPool);

   }

   可以看到， 其实Fresco在Decode图片的时候，也是利用了inBitmap属性，来实现Bitmap空间的复用。当然他的使用更加专业，通过一个bitmap的pool，来管理各个用来复用的Bitmap对象。既然Fresco已经帮助我们做了这样的操作，那我们其实可以利用Fresco的方法，来实现我们的目标。

   这里附上我们的实现方法。

    展开源码

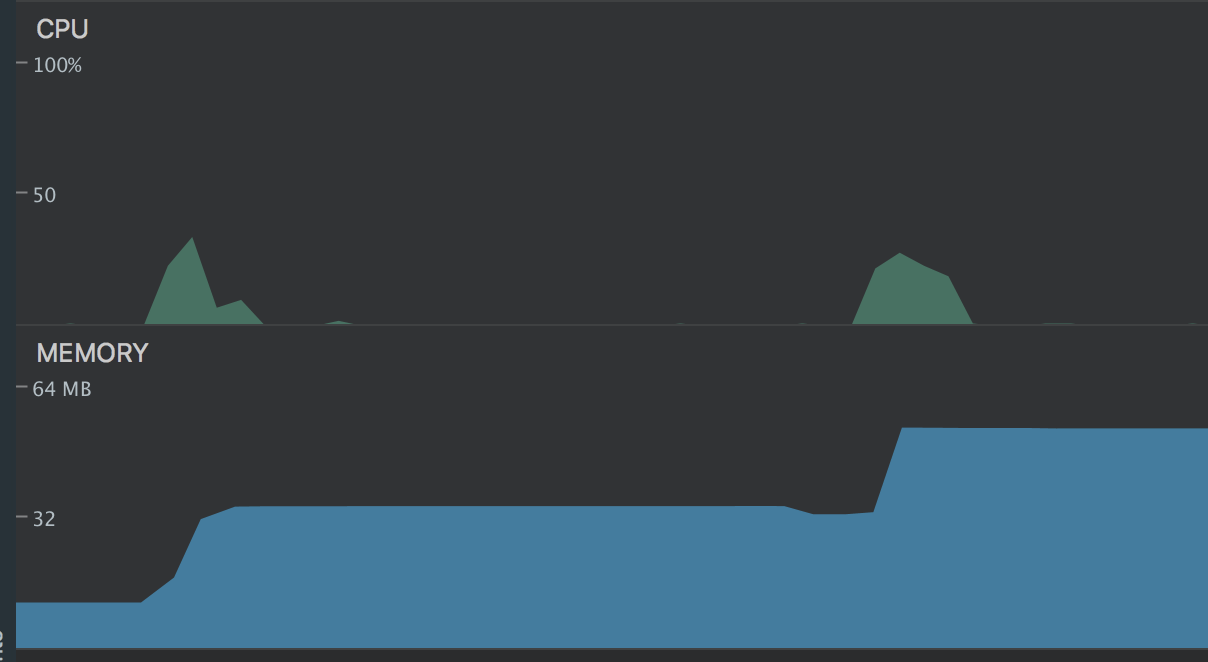

   上面是在Android 5.0以后的实现方案，我们直接利用了Fresco为我们生成的decoder，来decode本地图片，返回一个bitmap对象，绘制到我们的长拼图中。 下面是拼长图功能生成的一张长图，这张图的宽高为720 × 5019，占用的空间大小2MB，图片仅经过尺寸的压缩，没有压缩图片质量。可以看到该图非常的清晰。 生成这张图片时的内存占用情况如图。可以看到内存占用非常平滑，内存占用大概为20Mb。



5. 其他可以帮助的点 无论如何优化，因为Bitmap占用内存的特性，如果需要拼更大的图，那么需要给应用分配更大的内存。可以使用android已经提供给我们的方法，来增加应用可申请的最大内存数。     ....... 当标识largeHeap时，可以大大增加应用可申请的内存量，从而有效避免OOM。
