graphviz的基本语法及使用

基本语法

1. 字符串 都要加双引号, 可以加\n换行符
2. 注释 双斜杠// 或/* */
3. 有向图 digraph， 节点关系: 指向->
4. 无向图 graph, 节点关系: 连通 --
5. 属性 node[attribute1=value1, attribute2=value2]
   • 大小： size=”2,2”; 单位为英寸
   • 标签： label=”显示在图上的内容”
   • 边：edge [color=red,style=dotted]; 这句话之后生效
   • 节点：node [color=navy]; 这句话之后生效
   • 边方向：rankdir=参数值；LR（从左到右），RL，BT，TB
   • 节点形状： a[shape=box]; 默认是椭圆
   • 边框大小：a[width=.1,height=2.5]; 单位为英寸
   • 边框颜色：a[color=red];

构造边

关系有向图无向图一对一a->b;a–b;一对多a->{b;c;d};a–{b;c;d};多对一{b;c;d}->a;{b;c;d}–a;多对多{m,n,p,q}->{b;c;d};{m,n,p,q}->{b;c;d}; 详细资料：

官方文档：http://www.graphviz.org/documentation/ 属性设置：https://graphviz.gitlab.io/_pages/doc/info/attrs.html 节点形状：https://graphviz.gitlab.io/_pages/doc/info/shapes.html 箭头形状：https://graphviz.gitlab.io/_pages/doc/info/arrows.html 颜色配置：https://graphviz.gitlab.io/_pages/doc/info/colors.html

基本图形绘制

digraph G {
    A -> B;
    A -> C -> B;
    A -> D -> B;
}


节点形状

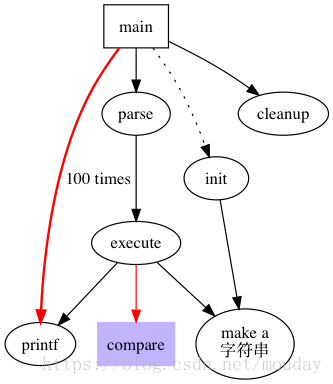

digraph G {
    size = "4, 4";
    main [shape=box]; /* 这是注释 */
    main -> parse [weight=8];
    parse -> execute;
    main -> init [style=dotted];
    main -> cleanup;
    execute -> { make_string; printf}
    init -> make_string;
    edge [color=red]; // 设置生效
    main -> printf [style=bold,label="100 times"];
    make_string [label="make a\n字符串"];
    node [shape=box,style=filled,color=".7 .3 1.0"];
    execute -> compare;
}

标签

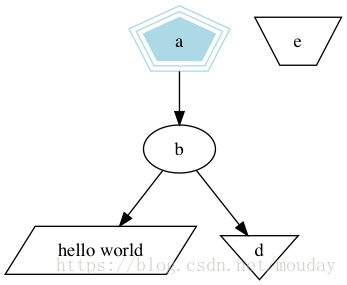

digraph G {
    a -> b -> c;
    b -> d;
    a [shape=polygon,sides=5,peripheries=3,color=lightblue,style=filled];
    c [shape=polygon,sides=4,skew=.4,label="hello world"]
    d [shape=invtriangle];
    e [shape=polygon,sides=4,distortion=.7];
}

类似HTML的样式

 digraph html {
    abc [shape=none, margin=0, label=];
}

二分查找树

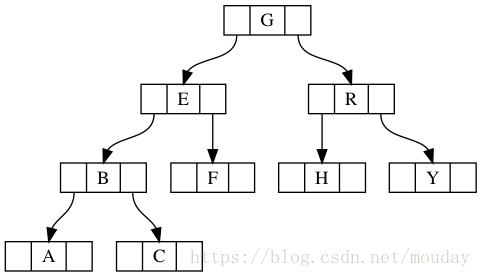

digraph g {
    node [shape = record,height=.1];
    node0[label = " | G| "];
    node1[label = " | E| "];
    node2[label = " | B| "];
    node3[label = " | F| "];
    node4[label = " | R| "];
    node5[label = " | H| "];
    node6[label = " | Y| "];
    node7[label = " | A| "];
    node8[label = " | C| "];
    "node0":f2 -> "node4":f1;
    "node0":f0 -> "node1":f1;
    "node1":f0 -> "node2":f1;
    "node1":f2 -> "node3":f1;
    "node2":f2 -> "node8":f1;
    "node2":f0 -> "node7":f1;
    "node4":f2 -> "node6":f1;
    "node4":f0 -> "node5":f1;
}

示例

//定义节点属性

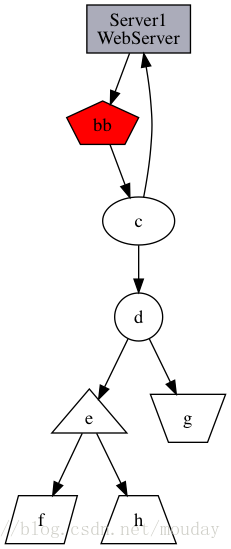

digraph g {
    //==========定义节点关系============
    a->b;
    b->c;
    c->a;
    c->d->e->f;
    d->g;
    e->h;
    //==========定义节点属性============
    //定义a节点为长方形, 样式为填充, 填充颜色为#ABACBA
    a[shape=box,label="Server1\nWebServer",fillcolor="#ABACBA",style=filled];
    //定义b为5边形, 标签为"bb", 样式为填充, 填充色为red
    b[shape=polygon,sides=5,label="bb",style=filled,fillcolor=red];
    //c, 默认为椭圆
    d[shape=circle]; //园
    e[shape=triangle]; //三角形
    f[shape=polygon, sides=4, skew=0.5]; //平行四边形
    g[shape=polygon, distortion=0.5]; //梯形, 上边长
    h[shape=polygon, distortion=-.5]; //梯形, 下边长
}

有向图

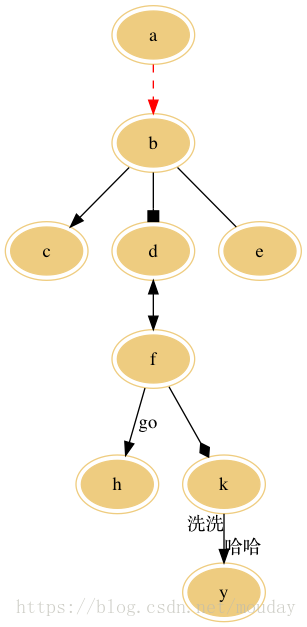

digraph g {
  //edge[style=dashed]; //定义边的样式, 虚线
  node[peripheries=2, style=filled, color="#eecc80"];
  a->b [color=red, style=dashed]; //定义边的颜色, 红色 (b和方括号之间必须有空格)
  b->c; //箭头, 三角形; 箭尾, 菱形
  b->d [arrowhead=box]; //箭头, 长方形
  b->e [dir=none]; //没有箭头
  d->f [dir=both]; //双向箭头
  f->h [label=go]; //定义edge的标签
  f->k [arrowhead=diamond]; //更改箭头形状
  k->y [headlabel="哈哈", taillabel="洗洗"];
}

// (更多箭头形状请参考官方文档: http://www.graphviz.org/content/arrow-shapes)

无向图

graph g {
  edge[style=dashed]; //定义边的样式, 虚线
  a -- b [color=red]; //定义边的颜色, 红色 (b和方括号之间必须有空格)
}
