论文标题：DisARM: Displacement Aware Relation Module for 3D Detection
作者单位：国防科技大学
论文：https://arxiv.org/abs/2203.00871
代码：暂无
针对问题：目标不完整，包含噪声的时候是难以检测的。
解决方法：上下文信息的融合是三维理解的关键，可以提高目标检测性能。因此论文的重点就是如何利用上下文信息来提高3D目标检测的性能。同时为了避免冗余的关系特征对训练的误导和提取重要的信息，从两个方面选择和收集最关键的上下文。
基本步骤：
（1）通过一个3D backbone（VoteNet）生成一定数量的proposals （文中有的地方也成为anchor），此时proposals 较多
（2）对proposals 进行采样，这里使用了一种基于objectness分数的采用方式，objectness定义的方式可以往后看。这一步采样了一些更具代表性的proposals 。
（3）这里将上一步获得的proposals 成为Anchor，这里开始考虑引入上下文信息，计算不同的Anchor之间的权重，然后融合不同anchor之间的特征，融合的权重有两个部分组成，包括基于空间距离和特征距离的权重。这里获得了新的融合了上下文信息的Anchor特征。
（4）扔进检测头里面获得检测结果。
3. DisARM module
3.1. Overview
本文提出了一种便携式网络模块，即DisARM，以有效地利用3D上下文，它可以很容易地与现有的目标检测方法组合在一起，以提高性能。
在我们的案例中，我们认为在室内场景中检测有用的上下文信息需要满足两个条件:它可以反映物体之间的内在关系，并隐含地代表整个场景的布局。因此，提出了一种双向网络框架来有效地提取上下文信息。如下图2所示，DisARM的前一个模块对每个潜在目标提议学习到的深度特征之间的关系锚进行采样，后一个模块对每个提议在锚之间的相对位移进行编码场景布局。更具体地说，前者的核心是定位最具代表性和信息量最大的关系特征构造proposals，我们将这些选定的建议表示为锚点，后面的模块通过分析空间位移和特征位移来计算每个锚的权重，实验表明，本文提出的框架能够有效地提取用于三维目标检测的上下文，并且与其他现有框架相比，该框架的性能有显著提高。
3.2. Relation anchors
Initial proposals 采用VoteNet作为Backbone，产生proposals作为DisARM模块的输入。也可以使用其他的backbones。每个proposals都用它的中心点表示。该特征编码器网络具有多层感知功能(MLP)层和具有跳过连接的特征传播层。输出特征f(pi)是一个F维向量，它是对支持proposals pi的每一票所学习到的深度特征的集合。

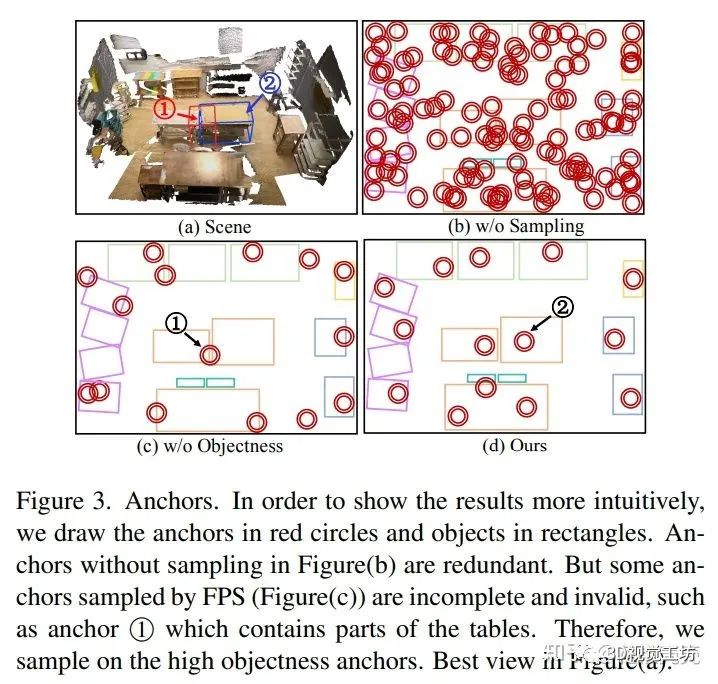

Proposal objectness 如图3所示，P的整个集合在某种程度上是冗余的，并且包含大量不完整和无效的proposals ，考虑场景中所有可能的关系来构建上下文特征是无效的，可能会引入过多的噪声信息。因此，设计有效利用这些关系的机制的关键是找到最具代表性和信息量最大的关系。图3只展示了Backbone给出的少数proposals 是完整的。我们引入objectness的概念来过滤不完整和有噪声的信息。
给定一个proposals pi及其对应的特征f(pi)，我们将其objectness表示为o(pi)。计算objectness的网络模块是一个具有全连接层、sigmoid激活和批量归一化的简单MPL网络。因为大多数数据集只将标注了场景中的有效对象的真值，我们将objectness损失定义如下：
其中，χPgt(pi)为指示函数。如图3所示，o(pi)可以表示给定提案的完整性，这对于定位提案锚点至关重要。
Anchor sampling 先选择一个上一步中objectness最高的proposals ，然后使用FPS采用，选够M个，文中M=15。
这里FPS计算的是proposals 之间的特征距离，直观理解可能采样出来的是最具代表性又各不相同的proposals 。
3.3. Displacement based context feature fusion

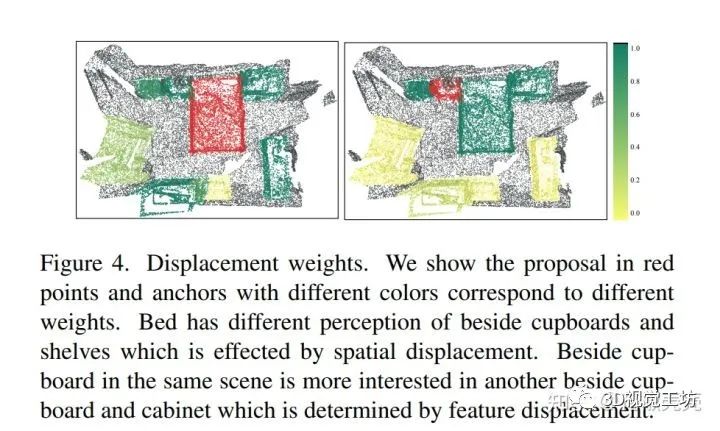

Spatial displacement 该proposal anchors可以有效地描述整个输入场景的上下文。然而，他们对不同目标的检测贡献不应该是相等的，如下图4所示：
空间布局模式可以有效地描述室内场景中具有代表性的子结构。因此，我们认为检测的上下文信息也应该根据布局感知的空间位移分配权重。
我们认为，对于不同的空间布局移，一个物体对不同的建议锚有不同的感知。例如，橱柜通常放在床的旁边，椅子通常放在书桌或桌子的前面。这些模式可以通过建议锚对之间的空间布局来反映。因此，我们将提案周围不同位移的重要性视为位移权重，从而鼓励网络给予不同程度的关注。具体来说，给定位置c(pi)的目标提案pi和位置c(pj)的提案锚点pj，
他们的权重就是上面的计算方法，其实就是距离过一个MLP。
Feature displacement 与空间位移类似，在度量提议锚对的重要性时，也要考虑目标提议锚对pi和提议锚对pj给出的特征位移f(pi)−f(pj)。这里的重点是，布局模式有时是语义感知的。例如，浴缸的存在总是表示场景中的脸盆。这个特征可以通过预先编码的特征f(pi)和f(pj)反映出来，因为具有相似语义标签的对象在特征空间上也很接近，反之亦然。因此，给定目标建议pi，pj，它们之间的特征位移权重表示为dfeature(pi， pj) = σ(f(pi)−f(pj))，其中σ是MLP网络给出的感知函数。
Aggregated weights 我们将空间位移权值dspatial(pi， pj)和特征位移权重dfeature(pi）concatenate起来，将感知到的信息融合在一起，然后将它们放入如图2所示的MLP网络中。我们可以得到如下的最终汇总权重
其中φ是由多个MLP层启用的感知功能。为了进一步归一化Panchor中pi与所有锚点之间的权值，最后采用softmax函数。
最后，我们将用于检测的目标建议pi的融合关系特征ri表述如下：
但很明显，训练f(·)、w(·)与寻找最优P anchor高度相关，是一个具有挑战性的优化问题，我们提出了一个3阶段框架来寻找最优的ri，在热身阶段，将w(pi,pj)设为非活动状态，提出的模块专注于定位最优P anchor和训练f(pi)。这个设计的重点是w(pi， pj)只有在网络已经能够提取出一些合理的提案锚点的情况下才具有功能性,下一阶段，我们冻结Panchor和f(pi)来优化w(pi)pj)。本设计将充分利用从现场提取的布局信息来衡量锚的重要性。在这两个阶段之后，w(pj， pj)， Panchor和f(pi)一起进行微调，最终达到最优。
4. Experiments
略
