ExecutionEntity内部含有parent，是一个执行树或执行路径，应该是一个流程实例的执行过程，一个实例对应一个ExecutionEntity，通过getActivity得到的是当前正在执行的activity.

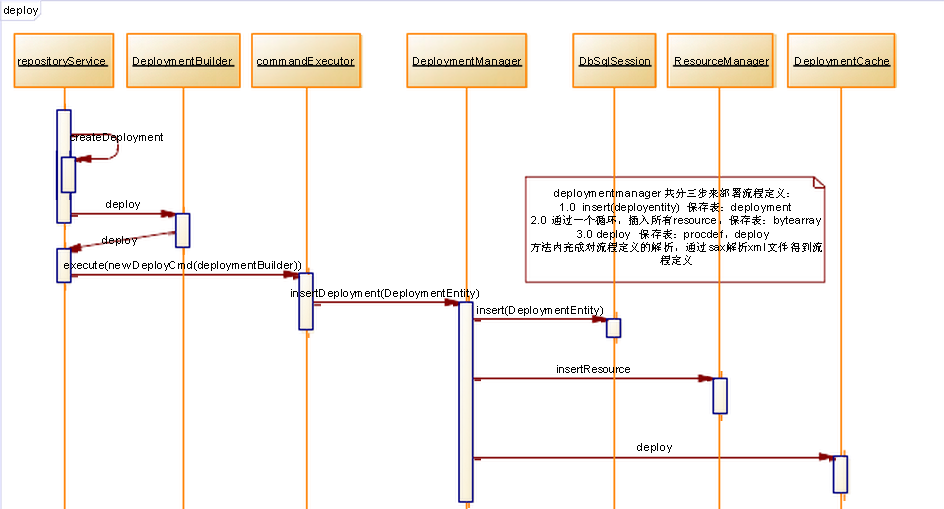

Activiti之流程部署：流程文件部署主要涉及到3个表，分别是：ACT_GE_BYTEARRAY、ACT_RE_DEPLOYMENT、ACT_RE_PROCDEF。主要完成“部署包”–>“流程定义文件”–>“所有包内文件”的解析部署关系 流程定义的部署需要完成如下操作： 1、初始化到数据库，完成三张表的插入，一个部署包里可以有N个流程定义，所以 PROCDEF表内对应N条数据，BYTEARRAY表内对应N+条记录，每个xml文件一条记录，图片也会另外存放一条记录。DEPLOYMENT内会存放一条记录 2、解析后的流程定义存入DeploymentCache 流程部署的序列图：
创建流程实例：

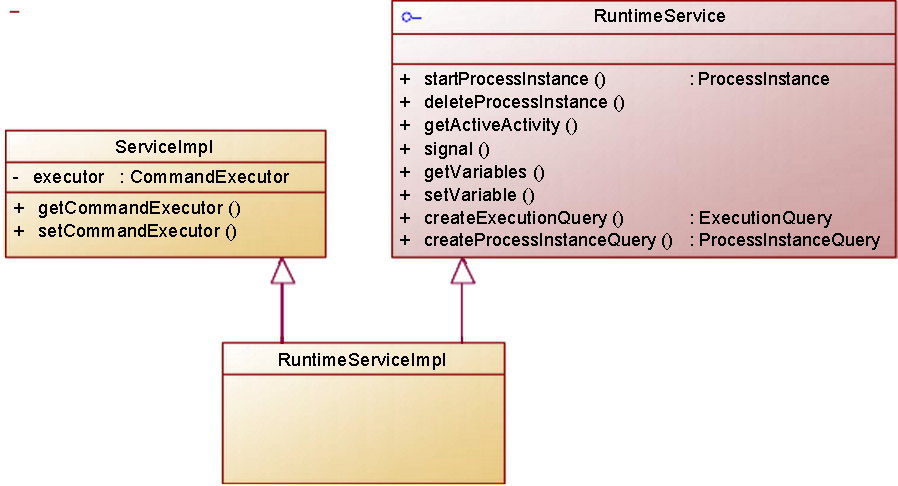

runtimeService.startProcessInstanceByKey("financialReport") 执行步骤： 1、 首先根据” financialReport”在数据库中查找流程定义 2、 查找到流程定义后，再从processDefinitionCache中获取已经缓存的、部署完成的（xml 文件被解析的）流程定义，如果processDefinitionCache中不存在，那么执行流程的解析过程 3、 创建流程实例 代码执行过程： ①AtomicOperation: org.activiti.engine.impl.pvm.runtime.AtomicOperationProcessStart ②AtomicOperation: org.activiti.engine.impl.pvm.runtime.AtomicOperationProcessStartInitial ③AtomicOperation: org.activiti.engine.impl.pvm.runtime.AtomicOperationActivityExecute ④ProcessInstance[805] executes Activity(theStart): org.activiti.engine.impl.bpmn.behavior.NoneStartEventActivityBehavior ⑤Leaving activity ‘theStart’
流程启动：流程启动执行：
ExecutionEntity.performOperation(AtomicOperation.PROCESS_START) 接着执行：execution.performOperation(PROCESS_START_INITIAL); 接着执行：execution.performOperation(ACTIVITY_EXECUTE); 其内部执行逻辑为： ActivityBehavior activityBehavior = activity.getActivityBehavior(); activityBehavior.execute(execution); activityBehavior有很多的实现类，比如：当流程启动时，启动节点的activityBehavior实际上是NoneStartEventActivityBehavior的实例。给每个节点装配ActivityBehavior应该是在流程解析时完成的，一个类型的节点装配特定类型的Behavior，固定写死的。

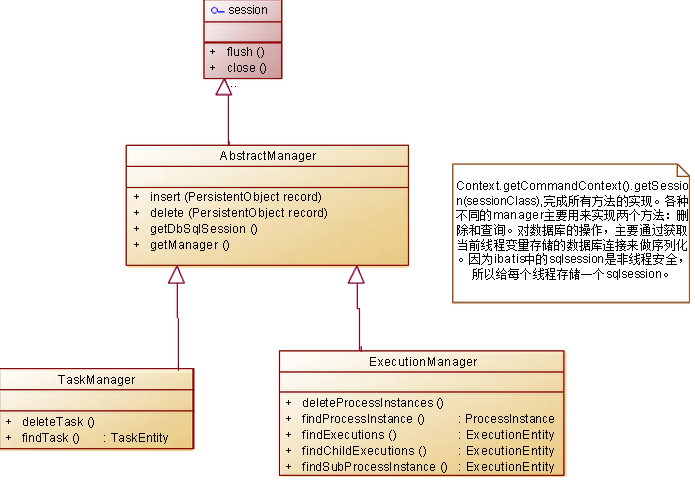

Activiti之数据操作Insert、update、delete三种操作，先更新cache，在一个cmd中，把所有需要insert的数据放入一个map,执行完cmd后，统一进行insert、update、delete操作 每个Service的“命令执行者”都是由： “LogInterceptor–>CommandContextInterceptor–>CommandExecutorImpl”组成的执行链状结构。 日志—>执行前后操作（比如：transaction的开启及commit）执行命令
Activiti之任务分配任务分配时，根据流程定义，首先根据人工活动定义的Assignee,直接进行分配，如果 Assignee有值，此时该任务处于已认领状态。然后继续执行任务的候选人分配，候选人分两种：候选组表达式及候选人表达式，解析表达式，进行公共任务分配。任务应该没有状态，标记是已经被认领时，是根据该任务的属性：task.getAssignee()是否有值进行判断。
Activiti之任务认领1、没有找到判断是否有权限进行认领操作 2、 如果该任务属性：task.getAssignee()有值，说明已经被认领，如果和当前认领人不同， 抛出异常，is already claimed by someone else 执行认领操作，数据库操作步骤(分别对应三张表)： ⑴、update HistoricActivityInstanceEntity ⑵、update HistoricTaskInstanceEntity ⑶、update TaskEntity
Activiti之任务完成在创建一个新人工任务时，在数据表IdentityLinkEntity中删除当前已完成的这条数据，当流程实例结束时，删除execution表中的当前流程数据。 完成一个人工任务时，完成的数据库表操作： 1. insert HistoricActivityInstanceEntity 2. insert TaskEntity 3. insert HistoricTaskInstanceEntity 4. insert IdentityLinkEntity 5. update ExecutionEntity 6. update HistoricActivityInstanceEntity 7. update HistoricTaskInstanceEntity 8. delete IdentityLinkEntity 9. delete TaskEntity 完成任务时，走的过程： 1.Leaving activity ‘writeReportTask’ [org.activiti.engine.impl.bpmn.behavior.BpmnActivityBehavior] 2.AtomicOperation: org.activiti.engine.impl.pvm.runtime.AtomicOperationTransitionNotifyListenerEnd 3.AtomicOperation: org.activiti.engine.impl.pvm.runtime.AtomicOperationTransitionNotifyListenerEnd@1c09624 4.AtomicOperation: org.activiti.engine.impl.pvm.runtime.AtomicOperationTransitionDestroyScope 5.AtomicOperation: org.activiti.engine.impl.pvm.runtime.AtomicOperationTransitionNotifyListenerTake 6.ProcessInstance[605] takes transition (writeReportTask)–flow2–>(verifyReportTask) [org.activiti.engine.impl.pvm.runtime.AtomicOperationTransitionNotifyListenerTake] 7.AtomicOperation: org.activiti.engine.impl.pvm.runtime.AtomicOperationTransitionCreateScope 8. AtomicOperation: org.activiti.engine.impl.pvm.runtime.AtomicOperationTransitionNotifyListenerStart 9.AtomicOperation: org.activiti.engine.impl.pvm.runtime.AtomicOperationTransitionNotifyListenerStart 10. AtomicOperation: org.activiti.engine.impl.pvm.runtime.AtomicOperationActivityExecute@1478a2don org.activiti.engine.impl.interceptor.CommandContext 11. ProcessInstance[605] executes Activity(verifyReportTask): org.activiti.engine.impl.bpmn.behavior.UserTaskActivityBehavior

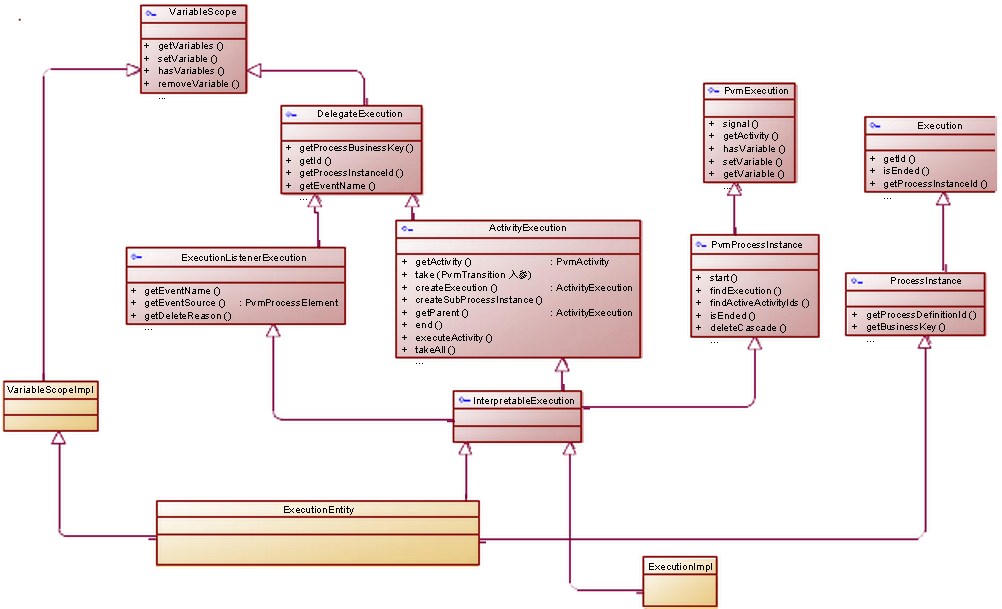

Activiti其它Activiti之executionEntity:
1、 一直没能理解它的executionEntity的模型，它提供了三个接口：pvmexecution、execution、 activityExecution，是它的名字起的不好还是有其它的思想？ 2、 当流程结束时，删除对应的记录，这种操作很巧妙的支持了集群环境 3、 见识了把一个流程从开始到结束的抽象：分解成各种cmd和AtomicOperation 4、 通过一个执行链完成transaction的编程式事物控制 5、 不支持组织机构的扩展，与业务系统进行集成时，要写很多的event来完成任务分配 6、 可以记录冗余业务数据来组合查询任务 7、 把已完成的流程做数据清理并备份
