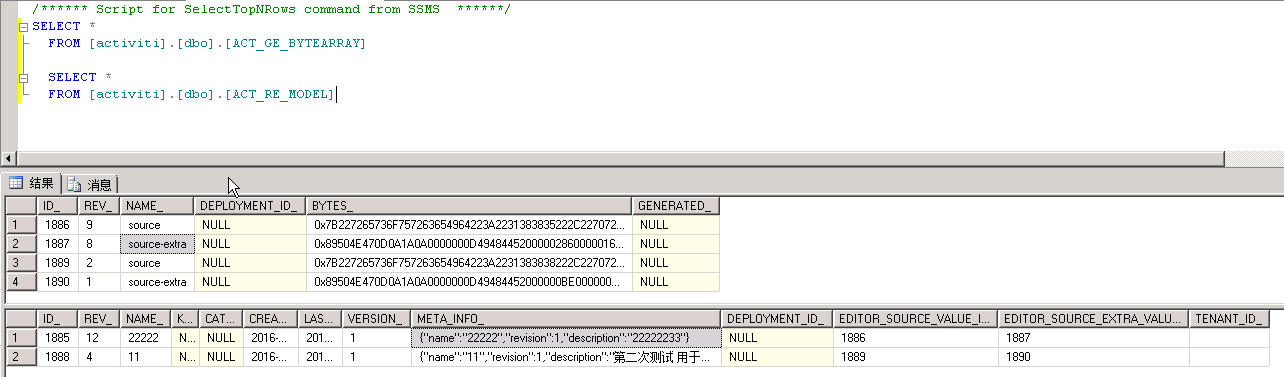

会更新ACT_RE_MODEL和ACT_GE_BYTEARRAY表， ACT_GE_BYTEARRAY表保存了PNG图片和xml文件信息(其实是json格式的字符串)，并关联到ACT_RE_MODEL表。 ACT_GE_BYTEARRAY表中NAME_列值source-extra行中存储的是：PNG图片 ACT_GE_BYTEARRAY表中NAME_列值source行中存储的是：xml文件信息
流程设计器设计流程后，保存数据到ACT_RE_MODEL 表。 EDITOR_SOURCE_VALUE_ID（流程文件放在ACT_GE_BYTEARRAY中的ID）； EDITOR_SOURCE_EXTRA_VALUE_ID(流程文件图像放在ACT_GE_BYTEARRAY中的ID)。
作者：jiankunking 出处：http://blog.csdn.net/jiankunking
