Activiti 核心API 简介

1、ProcessEngine

说明： 1) 在Activiti中最核心的类，其他的类都是由他而来。 2) 产生方式：

ProcessEngine processEngine=ProcessEngines.getDefaultProcessEngine();

调用ProcessEngines的getDefaultProceeEngine方法时会自动加载classpath下名为activiti.cfg.xml文件。 生成数据库表中用到的两种方式： http://blog.csdn.net/jiankunking/article/details/52347664 3) 可以产生RepositoryService

RepositoryService repositoryService=processEngine.getRepositoryService();

4) 可以产生RuntimeService

RuntimeService runtimeService=processEngine.getRuntimeService();

5) 可以产生TaskService

TaskService taskService=processEngine.getTaskService();

各个Service的作用：

名称作用RepositoryService管理流程定义RuntimeService执行管理，包括启动、推进、删除流程实例等操作TaskService任务管理HistoryService历史管理(执行完的数据的管理)IdentityService组织机构管理FormService一个可选服务，任务表单管理 2、RepositoryService

是Activiti的仓库服务类。所谓的仓库指流程定义文档的两个文件：bpmn文件和流程图片。 1) 产生方式：

RepositoryService repositoryService=processEngine.getRepositoryService();

2) 可以产生DeploymentBuilder，用来定义流程部署的相关参数

DeploymentBuilder deploymentBuilder=repositoryService.createDeployment();

3) 删除流程定义

repositoryService.deleteDeployment(deploymentId);

3、RuntimeService

是activiti的流程执行服务类。可以从这个服务类中获取很多关于流程执行相关的信息。

4、TaskService

是activiti的任务服务类。可以从这个类中获取任务的信息。

5、HistoryService

是activiti的查询历史信息的类。在一个流程执行完成后，这个对象为我们提供查询历史信息。

6、ProcessDefinition

流程定义类。可以从这里获得资源文件等。

7、ProcessInstance

代表流程定义的执行实例。如范冰冰请了一天的假，她就必须发出一个流程实例的申请。一个流程实例包括了所有的运行节点。我们可以利用这个对象来了解当前流程实例的进度等信息。流程实例就表示一个流程从开始到结束的最大的流程分支，即一个流程中流程实例只有一个。

8、Execution

Activiti用这个对象去描述流程执行的每一个节点。在没有并发的情况下，Execution就是同ProcessInstance。流程按照流程定义的规则执行一次的过程，就可以表示执行对象Execution。

如图为ProcessInstance的源代码：

/** Represents one execution of a  {@link ProcessDefinition}.
 *
 * @author Tom Baeyens
 * @author Joram Barrez
 * @author Daniel Meyer
 * @author Tijs Rademakers
 */
public interface ProcessInstance extends Execution {

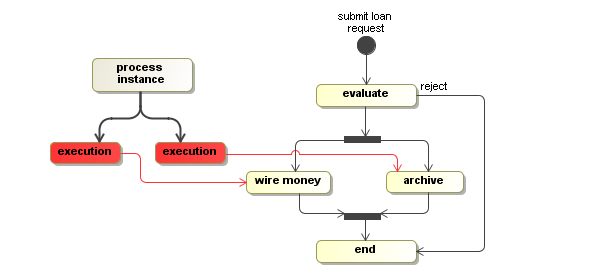

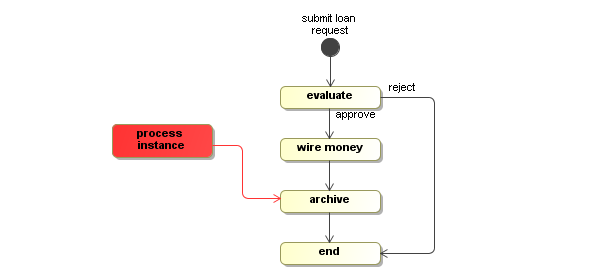

从源代码中可以看出ProcessInstance就是Execution。但在现实意义上有所区别： 在单线流程中，如上图的贷款流程，ProcessInstance与Execution是一致的。 这个例子有一个特点：wire money(汇钱)和archive(存档)是并发执行的。 这个时候，总线路代表ProcessInstance，而分线路中每个活动代表Execution。 总结：

一个流程中，执行对象可以存在多个，但是流程实例只能有一个。 当流程按照规则只执行一次的时候，那么流程实例就是执行对象。

本文部分内容整理自itcast讲义，在此表示感谢。 作者：jiankunking 出处：http://blog.csdn.net/jiankunking
