Activiti 学习笔记七：连线（SequenceFlow）

一、部署流程定义

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /** 部署流程定义（从inputStream） */
    @Test
    public void deploymentProcessDefinition_inputStream() {
        InputStream inputStreamBpmn = this.getClass().getResourceAsStream("sequenceFlow.bpmn");
        InputStream inputStreamPng = this.getClass().getResourceAsStream("sequenceFlow.png");
        Deployment deployment = processEngine.getRepositoryService()// 与流程定义和部署对象相关的Service
                .createDeployment()// 创建一个部署对象
                .name("连线")// 添加部署的名称
                .addInputStream("sequenceFlow.bpmn", inputStreamBpmn)//
                .addInputStream("sequenceFlow.png", inputStreamPng)//
                .deploy();// 完成部署
        System.out.println("部署ID：" + deployment.getId());//
        System.out.println("部署名称：" + deployment.getName());//
    }

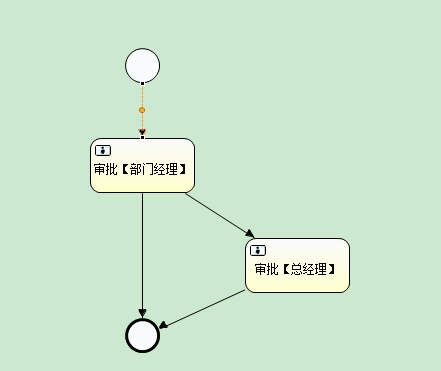

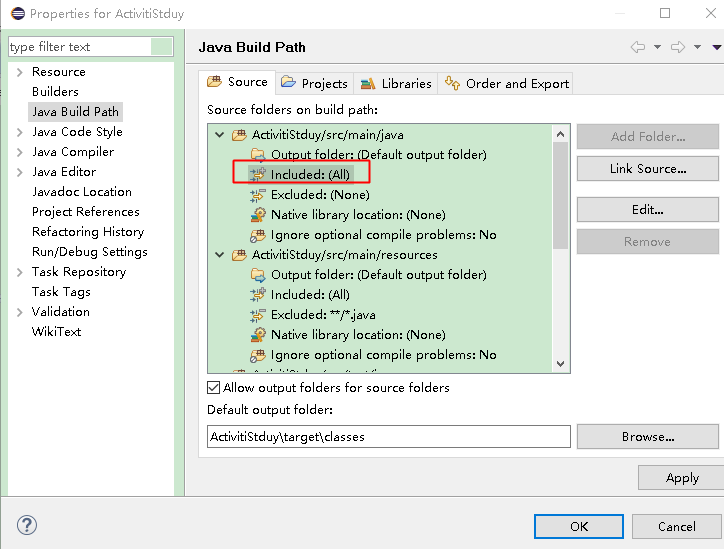

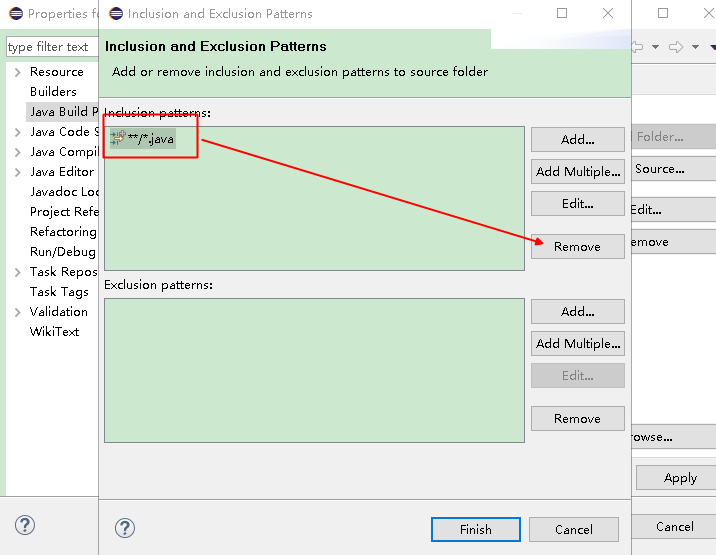

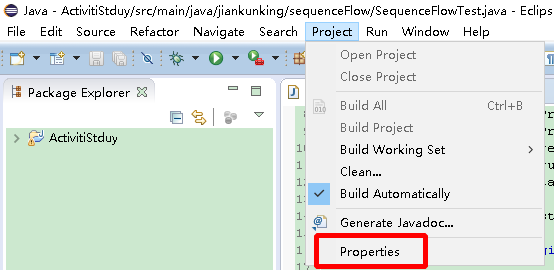

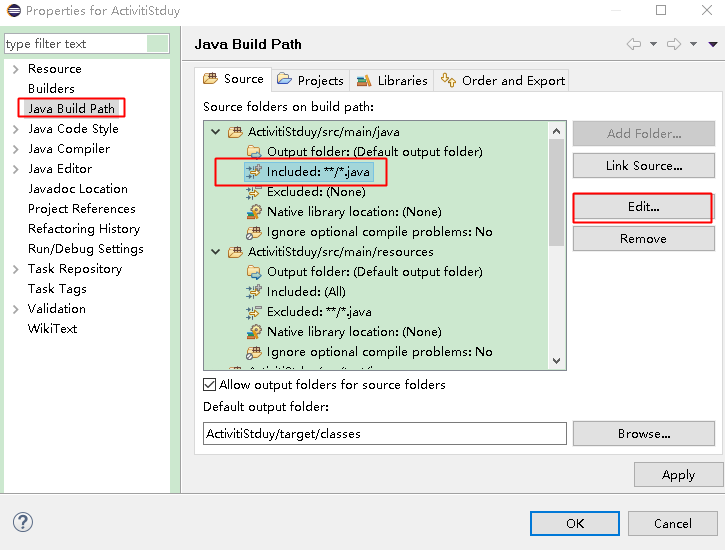

注意：如果将流程图放置在和java类相同的路径，需要配置 点击remove按钮，移除*/.java

二、启动流程实例

/** 启动流程实例 */
    @Test
    public void startProcessInstance() {
        // 流程定义的key
        String processDefinitionKey = "sequenceFlow";
        ProcessInstance pi = processEngine.getRuntimeService()// 与正在执行的流程实例和执行对象相关的Service
                .startProcessInstanceByKey(processDefinitionKey);// 使用流程定义的key启动流程实例，key对应helloworld.bpmn文件中id的属性值，使用key值启动，默认是按照最新版本的流程定义启动
        System.out.println("流程实例ID:" + pi.getId());// 流程实例ID 101
        System.out.println("流程定义ID:" + pi.getProcessDefinitionId());// 流程定义ID
                                                                    // helloworld:1:4
    }

三、查询我的个人任务

/** 查询当前人的个人任务 */
    @Test
    public void findMyPersonalTask() {
        String assignee = "赵六";
        List list = processEngine.getTaskService()// 与正在执行的任务管理相关的Service
                .createTaskQuery()// 创建任务查询对象
                /** 查询条件（where部分） */
                .taskAssignee(assignee)// 指定个人任务查询，指定办理人
                // .taskCandidateUser(candidateUser)//组任务的办理人查询
                // .processDefinitionId(processDefinitionId)//使用流程定义ID查询
                // .processInstanceId(processInstanceId)//使用流程实例ID查询
                // .executionId(executionId)//使用执行对象ID查询
                /** 排序 */
                .orderByTaskCreateTime().asc()// 使用创建时间的升序排列
                /** 返回结果集 */
                // .singleResult()//返回惟一结果集
                // .count()//返回结果集的数量
                // .listPage(firstResult, maxResults);//分页查询
                .list();// 返回列表
        if (list != null && list.size() > 0) {
            for (Task task : list) {
                System.out.println("任务ID:" + task.getId());
                System.out.println("任务名称:" + task.getName());
                System.out.println("任务的创建时间:" + task.getCreateTime());
                System.out.println("任务的办理人:" + task.getAssignee());
                System.out.println("流程实例ID：" + task.getProcessInstanceId());
                System.out.println("执行对象ID:" + task.getExecutionId());
                System.out.println("流程定义ID:" + task.getProcessDefinitionId());
                System.out.println("########################################################");
            }
        }
    }

四、完成我的任务

/** 完成我的任务 */
    @Test
    public void completeMyPersonalTask() {
        // 任务ID
        String taskId = "67504";

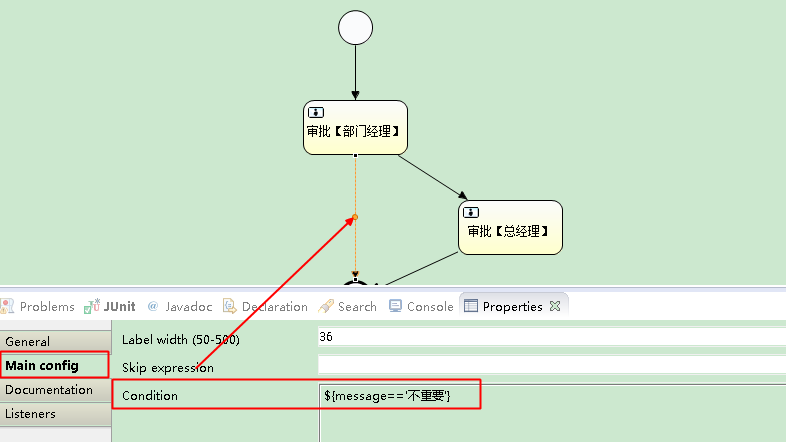

        // 完成任务的同时，设置流程变量，使用流程变量用来指定完成任务后，下一个连线，对应sequenceFlow.bpmn文件中${message=='不重要'}
        Map variables = new HashMap();
        variables.put("message", "重要");
        processEngine.getTaskService()// 与正在执行的任务管理相关的Service
                .complete(taskId, variables);
        System.out.println("完成任务：任务ID：" + taskId);
    }

说明： 1）使用流程变量，设置连线需要的流程变量的名称message，并设置流程变量的值 对应： 流程会按照指定的连线完成任务。

五、总结

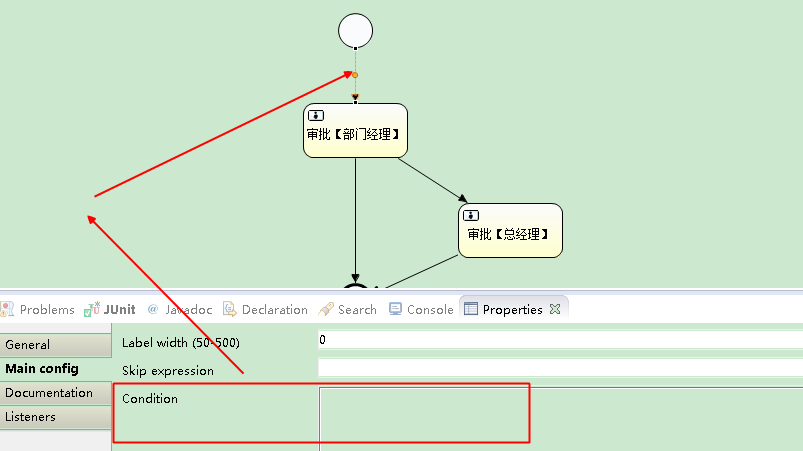

1、一个活动中可以指定一个或多个SequenceFlow（Start中有一个，End中没有）。 * 开始活动中有一个SequenceFlow 。 * 结束活动中没有SequenceFlow 。 * 其他活动中有1条或多条SequenceFlow 2、如果只有一个，则可以不使用流程变量设置codition的名称； 如果有多个，则需要使用流程变量设置codition的名称。message表示流程变量的名称，‘不重要’表示流程变量的值，${}中间的内容要使用boolean类型的表达式，用来判断应该执行的连线。 演示demo下载：http://download.csdn.net/detail/xunzaosiyecao/9625592

本文部分内容整理自itcast讲义，在此表示感谢。 作者：jiankunking 出处：http://blog.csdn.net/jiankunking
