Activiti 学习笔记八：排他网关（ExclusiveGateWay）

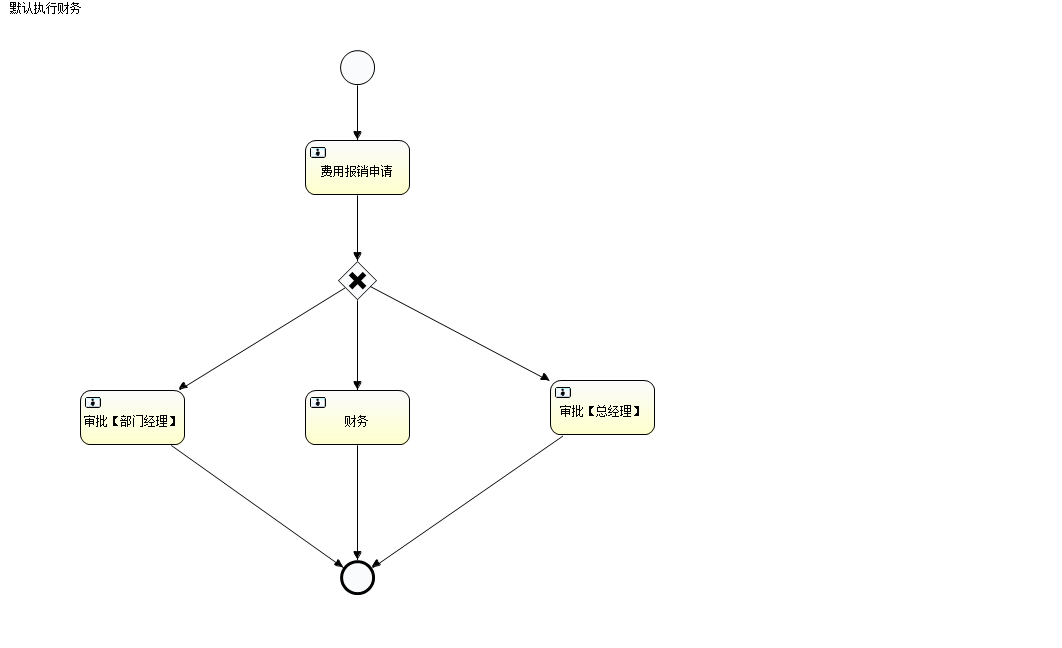

一、流程图 二、演示代码

package ExclusiveGateWayTest;

import java.io.InputStream;
import java.util.HashMap;
import java.util.List;
import java.util.Map;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.junit.Test;

public class ExclusiveGateWayTest {
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /** 部署流程定义（从inputStream） */
    @Test
    public void deploymentProcessDefinition_inputStream() {
        InputStream inputStreamBpmn = this.getClass().getResourceAsStream("exclusiveGateWay.bpmn");
        InputStream inputStreamPng = this.getClass().getResourceAsStream("exclusiveGateWay.png");
        Deployment deployment = processEngine.getRepositoryService()// 与流程定义和部署对象相关的Service
                .createDeployment()// 创建一个部署对象
                .name("排他网关")// 添加部署的名称
                .addInputStream("exclusiveGateWay.bpmn", inputStreamBpmn)//
                .addInputStream("exclusiveGateWay.png", inputStreamPng)//
                .deploy();// 完成部署
        System.out.println("部署ID：" + deployment.getId());//
        System.out.println("部署名称：" + deployment.getName());//
    }

    /** 启动流程实例 */
    @Test
    public void startProcessInstance() {
        // 流程定义的key
        String processDefinitionKey = "exclusiveGateWay";
        ProcessInstance pi = processEngine.getRuntimeService()// 与正在执行的流程实例和执行对象相关的Service
                .startProcessInstanceByKey(processDefinitionKey);// 使用流程定义的key启动流程实例，key对应helloworld.bpmn文件中id的属性值，使用key值启动，默认是按照最新版本的流程定义启动
        System.out.println("流程实例ID:" + pi.getId());// 流程实例ID 101
        System.out.println("流程定义ID:" + pi.getProcessDefinitionId());// 流程定义ID
                                                                    // helloworld:1:4
    }

    /** 查询当前人的个人任务 */
    @Test
    public void findMyPersonalTask() {
        String assignee = "王小五";
        List list = processEngine.getTaskService()// 与正在执行的任务管理相关的Service
                .createTaskQuery()// 创建任务查询对象
                /** 查询条件（where部分） */
                .taskAssignee(assignee)// 指定个人任务查询，指定办理人
                // .taskCandidateUser(candidateUser)//组任务的办理人查询
                // .processDefinitionId(processDefinitionId)//使用流程定义ID查询
                // .processInstanceId(processInstanceId)//使用流程实例ID查询
                // .executionId(executionId)//使用执行对象ID查询
                /** 排序 */
                .orderByTaskCreateTime().asc()// 使用创建时间的升序排列
                /** 返回结果集 */
                // .singleResult()//返回惟一结果集
                // .count()//返回结果集的数量
                // .listPage(firstResult, maxResults);//分页查询
                .list();// 返回列表
        if (list != null && list.size() > 0) {
            for (Task task : list) {
                System.out.println("任务ID:" + task.getId());
                System.out.println("任务名称:" + task.getName());
                System.out.println("任务的创建时间:" + task.getCreateTime());
                System.out.println("任务的办理人:" + task.getAssignee());
                System.out.println("流程实例ID：" + task.getProcessInstanceId());
                System.out.println("执行对象ID:" + task.getExecutionId());
                System.out.println("流程定义ID:" + task.getProcessDefinitionId());
                System.out.println("########################################################");
            }
        }
    }

    /** 完成我的任务 */
    @Test
    public void completeMyPersonalTask() {
        // 任务ID
        String taskId = "3904";
        // 完成任务的同时，设置流程变量，使用流程变量用来指定完成任务后，下一个连线，对应exclusiveGateWay.bpmn文件中${money>1000}
        Map variables = new HashMap();
        variables.put("money", 200);
        processEngine.getTaskService()// 与正在执行的任务管理相关的Service
                .complete(taskId, variables);
        System.out.println("完成任务：任务ID：" + taskId);
    }
}

三、小结

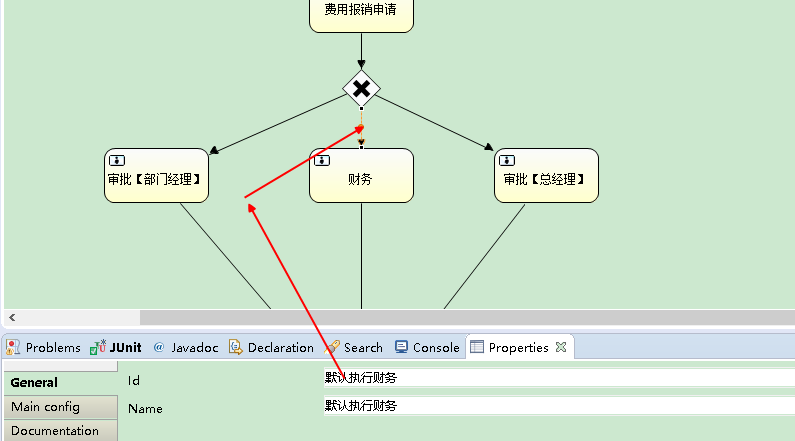

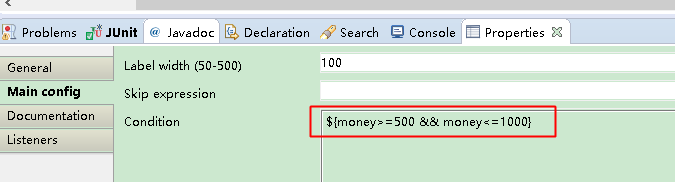

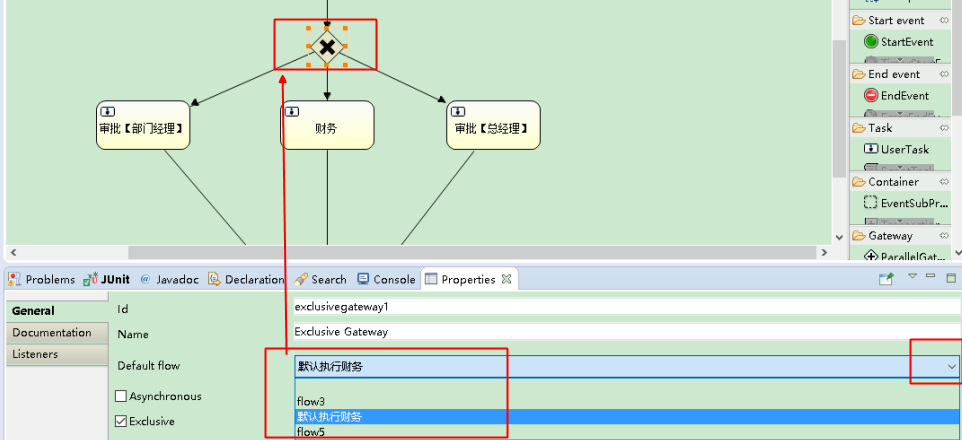

1) 一个排他网关对应一个以上的顺序流 2) 由排他网关流出的顺序流都有个conditionExpression元素，在内部维护返回boolean类型的决策结果。 3) 决策网关只会返回一条结果。当流程执行到排他网关时，流程引擎会自动检索网关出口，从上到下检索如果发现第一条决策结果为true或者没有设置条件的(默认为成立)，则流出。 4) 如果没有任何一个出口符合条件，则抛出异常 5) 使用流程变量，设置连线的条件，并按照连线的条件执行工作流，如果没有条件符合的条件，则以默认的连线离开。例如： 则执行连线： 如果使用流程变量设置：

Map variables = new HashMap();
        variables.put("money", 800);
        processEngine.getTaskService()// 与正在执行的任务管理相关的Service
                .complete(taskId, variables);

则执行连线：

演示代码及流程图下载：http://download.csdn.net/detail/xunzaosiyecao/9625679

本文部分内容整理自itcast讲义，在此表示感谢。 作者：jiankunking 出处：http://blog.csdn.net/jiankunking
