Activiti 学习笔记11：接收活动（receiveTask，即等待活动）

接收任务是一个简单任务，它会等待对应消息的到达。 当前，官方只实现了这个任务的java语义。 当流程达到接收任务，流程状态会保存到数据库中。 在任务创建后，意味着流程会进入等待状态 ， 直到引擎接收了一个特定的消息 ， 这会触发流程穿过接收任务继续执行。

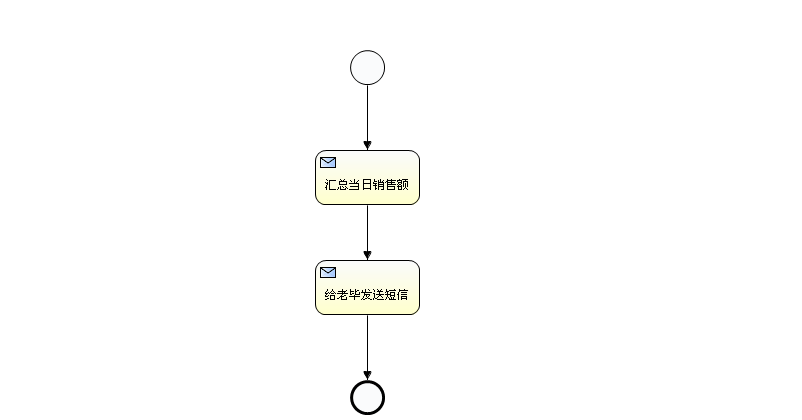

一、流程图

二、演示代码

package jiankunking.receiveTask;

import java.io.InputStream;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.Execution;
import org.activiti.engine.runtime.ProcessInstance;
import org.junit.Test;

public class ReceiveTaskTest {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /**部署流程定义（从inputStream）*/
    @Test
    public void deploymentProcessDefinition_inputStream(){
        InputStream inputStreamBpmn = this.getClass().getResourceAsStream("receiveTask.bpmn");
        InputStream inputStreamPng = this.getClass().getResourceAsStream("receiveTask.png");
        Deployment deployment = processEngine.getRepositoryService()//与流程定义和部署对象相关的Service
                        .createDeployment()//创建一个部署对象
                        .name("接收活动任务")//添加部署的名称
                        .addInputStream("receiveTask.bpmn", inputStreamBpmn)//
                        .addInputStream("receiveTask.png", inputStreamPng)//
                        .deploy();//完成部署
        System.out.println("部署ID："+deployment.getId());//
        System.out.println("部署名称："+deployment.getName());//
    }

    /**启动流程实例+设置流程变量+获取流程变量+向后执行一步*/
    @Test
    public void startProcessInstance(){
        //流程定义的key
        String processDefinitionKey = "receiveTask";
        ProcessInstance pi = processEngine.getRuntimeService()//与正在执行的流程实例和执行对象相关的Service
                        .startProcessInstanceByKey(processDefinitionKey);//使用流程定义的key启动流程实例，key对应helloworld.bpmn文件中id的属性值，使用key值启动，默认是按照最新版本的流程定义启动
        System.out.println("流程实例ID:"+pi.getId());//流程实例ID    101
        System.out.println("流程定义ID:"+pi.getProcessDefinitionId());//流程定义ID   helloworld:1:4

        /**查询执行对象ID*/
        Execution execution1 = processEngine.getRuntimeService()//
                        .createExecutionQuery()//创建执行对象查询
                        .processInstanceId(pi.getId())//使用流程实例ID查询
                        .activityId("receivetask1")//当前活动的id，对应receiveTask.bpmn文件中的活动节点id的属性值
                        .singleResult();

        /**使用流程变量设置当日销售额，用来传递业务参数*/
        processEngine.getRuntimeService()//
                        .setVariable(execution1.getId(), "汇总当日销售额", 21000);

        /**向后执行一步，如果流程处于等待状态，使得流程继续执行*/
        processEngine.getRuntimeService()
                        .signal(execution1.getId());

        /**查询执行对象ID*/
        Execution execution2 = processEngine.getRuntimeService()//
                        .createExecutionQuery()//创建执行对象查询
                        .processInstanceId(pi.getId())//使用流程实例ID查询
                        .activityId("receivetask2")//当前活动的id，对应receiveTask.bpmn文件中的活动节点id的属性值
                        .singleResult();

        /**从流程变量中获取汇总当日销售额的值*/
        Integer value = (Integer)processEngine.getRuntimeService()//
                        .getVariable(execution2.getId(), "汇总当日销售额");
        System.out.println("给老板发送短信：金额是："+value);
        /**向后执行一步，如果流程处于等待状态，使得流程继续执行*/
        processEngine.getRuntimeService()
                        .signal(execution2.getId());

    }


}

三、小结

当前任务（一般指机器自动完成，但需要耗费一定时间的工作）完成后，向后推移流程，可以调用runtimeService.signal(executionId)，传递接收执行对象的id。

演示demo下载： http://download.csdn.net/detail/xunzaosiyecao/9627670

本文部分内容整理自itcast讲义，在此表示感谢。 作者：jiankunking 出处：http://blog.csdn.net/jiankunking
