UML 类图及关系

在UML的类图中，常见的有以下几种关系:

• 依赖(Dependency)
• 泛化（Generalization）
• 实现（Realization）
• 关联（Association）
• 聚合（Aggregation）
• 组合(Composition)

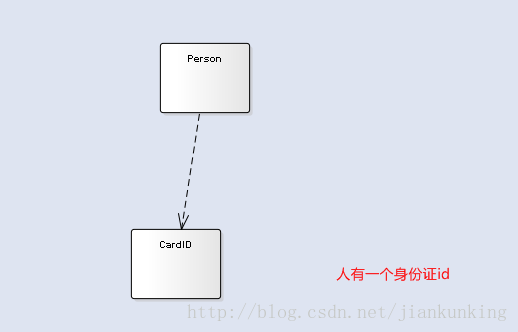

1、依赖(Dependency)

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。

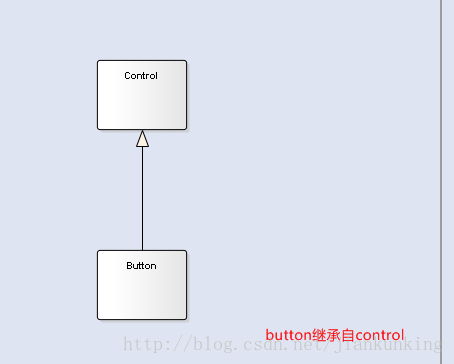

2、泛化关系(generalization）

泛化关系实际上就是继承关系，它是依赖关系的特例。

【箭头指向】：带三角箭头的实线，箭头指向父类

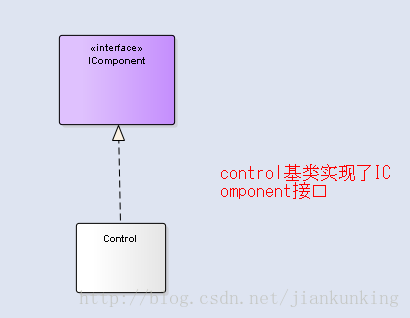

3、实现关系（Realization）

实现关系实际上就是A类实现B类，它是依赖关系的特例。

【箭头指向】：带三角箭头的虚线，箭头指向接口

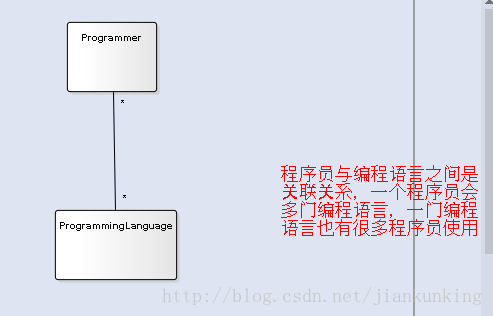

4、关联关系（Association）

关联关系实际上就是类与类之间的联系，它是依赖关系的特例。 关联具有导航性：即双向关系或单向关系。 关系具有多重性：如“1”（表示有且仅有一个），“0…”（表示0个或者多个），“0，1”（表示0个或者一个），“n…m”(表示n到 m个都可以),“m…*”（表示至少m个）。

【箭头及指向】：带普通箭头（或实心三角形箭头）的实心线，指向被拥有者

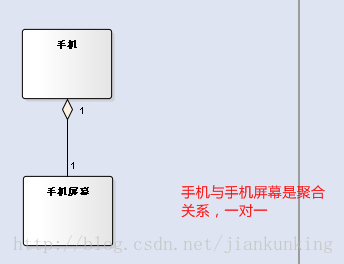

5、聚合关系（Aggregation）

聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。

如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的。

【箭头及指向】：带空心菱形的实心线，菱形指向整体

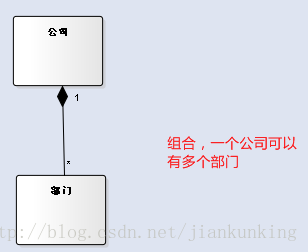

6、组合关系（Composition）

也是整体与部分的关系，但是整体与部分不可以分开。

【箭头及指向】：带实心菱形的实线，菱形指向整体

作者：jiankunking 出处：http://blog.csdn.net/jiankunking
