【Android 应用开发】 ActionBar 基础

作者 : 万境绝尘 (octopus_truth@163.com)

转载请注明出处 : http://blog.csdn.net/shulianghan/article/details/39204393

示例代码下载 :

-- GitHub : https://github.com/han1202012/Octopus_ActionBar.git

-- CSDN : http://download.csdn.net/detail/han1202012/7913297

一. ActionBar 基本操作

1. ActionBar 简介

ActionBar 位置 : 位于老版本的标题栏位置;

ActionBar 功能简介 :

-- 菜单显示 : 显示选项菜单;

-- 回退键 : 程序图标可以作为回退键使用;

-- 交互式 : 提供交互式 View;

-- 导航 : 类似与 Tab 导航, 可以进行 Fragment 切换;

-- 下拉导航 : 在导航的基础上提供下拉功能;

2. 配置文件配置 ActionBar 启用和关闭

配置文件中指定 targetSdkVersion : 在创建应用的时候, 指定的 targetSdkVersion 大于 3.0 版本, 就会默认启用 ActionBar, 现有手机大部分都是 4.0 以上, 就不使用 supportV4 兼容了, 直接使用高版本 sdk;

-- 创建工程示例 : 注意 Theme 选择 None, 选择其它主题会出错;

-- 配置文件 :

关闭 ActionBar : 在 AndroidMainifest.xml 配置文件中, 为节点, 配置 android:theme 属性;

-- 默认配置 : android:theme="@style/AppTheme" ;

-- 取消 ActionBar 配置 : android:theme="@android:style/Theme.Holo.Dialog.NoActionBar" ;

3. 使用代码控制 ActionBar 显示隐藏

(1) ActionBar 相关方法

ActionBar 相关方法解析 :

-- Activity 中获取 ActionBar 对象 : 使用 getActionBar() 方法, 即可获取;

-- 设置 ActionBar 显示 : ActionBar.show() 方法;

-- 设置 ActionBar 隐藏 : ActionBar.hide() 方法;

(2) Activity 代码示例

package cn.org.octopus.action_bar;

import android.app.ActionBar;
import android.app.Activity;
import android.app.Fragment;
import android.os.Bundle;
import android.view.LayoutInflater;
import android.view.Menu;
import android.view.MenuItem;
import android.view.View;
import android.view.ViewGroup;
import android.widget.Toast;

public class MainActivity extends Activity {

	private ActionBar actionBar;

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

		if (savedInstanceState == null) {
			/* 获取 Fragment 管理器, 开始 Fragment 事务, 向 R.id.contaner 组件中添加一个 Fragment */
			getFragmentManager().beginTransaction()
					.add(R.id.container, new PlaceholderFragment()).commit();
		}
		actionBar = getActionBar();
	}


	/**
	 * 自定义一个 Fragment, 该 Fragment 主要存放主界面布局
	 */
	public static class PlaceholderFragment extends Fragment {

		public PlaceholderFragment() {
		}

		@Override
		public View onCreateView(LayoutInflater inflater, ViewGroup container,
				Bundle savedInstanceState) {
			/* 加载布局文件, 初始化组件, 并返回 */
			View rootView = inflater.inflate(R.layout.fragment_main, container,
					false);
			return rootView;
		}
	}

	public void onClick(View view) {
		int id = view.getId();
		switch (id) {
		case R.id.actionbar_show:
			actionBar.show();
			Toast.makeText(getApplicationContext(), "显示 ActionBar", Toast.LENGTH_LONG).show();;
			break;

		case R.id.actionbar_hide:
			actionBar.hide();
			Toast.makeText(getApplicationContext(), "隐藏 ActionBar", Toast.LENGTH_LONG).show();
			break;

		default:
			break;
		}
	}
}

(3) 布局文件代码示例

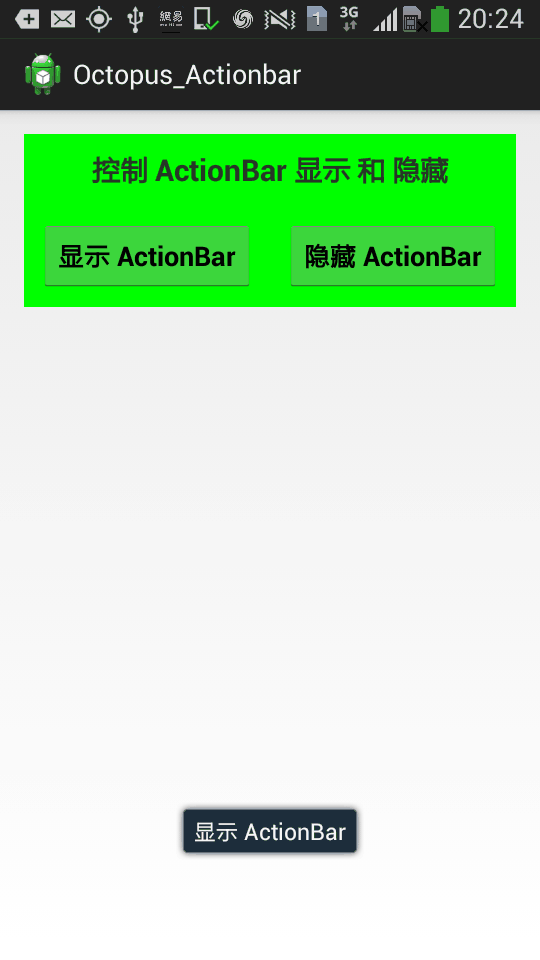

(4) 执行结果

二. ActionBar 选项菜单

ActionItem 简介 :

-- 之前的手机 : 在老版本的手机中, 手机需要提供 MENU 按键, 有了 ActionBar 之后, 可以将 MENU 集成到 ActionBar 上, 就不强制手机集成 MENU 按键了;

-- ActionItem 实现方式 : 有两种方式可以实现, 一种是纯代码形式, 在代码中生成, 一种是在配置文件中配置菜单项;

1. 使用代码控制选项菜单

MenuItem.setShowAsAction()方法 : 设备选项菜单是否显示在 ActionBar 上;

-- SHOW_AS_ACTION_ALWAYS 参数 : 总是显示 Menu 菜单;

-- SHOW_AS_ACTION_COLLAPSE_ACTION_VIEW 参数 : ActionView 折叠成普通菜单;

-- SHOW_AS_ACTION_NEVER 参数 : 不显示 Menu 菜单;

-- SHOW_AS_ACTION_IF_ROOM 参数 : 位置足够时显示菜单;

-- SHOW_AS_ACTION_WITH_TEXT 参数 : 显示 Menu 在 ActionBar 上, 并显示菜单项文本;

2. 配置文件控制选项菜单

(1) 配置文件解析

标签解析 :

-- 所处位置 : 在 menu.xml 配置文件中的第一层, 或者最里层;

-- 包含 : 表示一个菜单, 一个中可以有多个菜单;

-- 最里层 : 具体的每个菜单也是由表示的, 此时只需要指定 android:id 和 android:tittle 两个属性;

标签解析 : 代表一个菜单选项;

-- 所处位置 : 标签之下, 处于配置文件第三层;

-- 子标签 : 标签下有子标签;

标签解析 : 在标签下, 代表一组带单选项;

(2) 配置文件示例

(3) Activity 中加载菜单

	@Override
	public boolean onCreateOptionsMenu(Menu menu) {
		/* 加载 main.xml 菜单, 在 ActionBar 中显示配置文件中定义的菜单内容 */
		getMenuInflater().inflate(R.menu.main, menu);
		return super.onCreateOptionsMenu(menu);
	}

	@Override
	public boolean onOptionsItemSelected(MenuItem item) {
		/*
		 * 点击 menu 菜单中选项回调事件
		 * id 在 menu.xml 中的  标签中的 android:id 属性中定义
		 */
		int id = item.getItemId();
		switch (id) {
		case R.id.menu1_item1:
			toast("menu1_item1");
			break;
		case R.id.menu1_item2:
			toast("menu1_item2");
			break;
		case R.id.menu1_item3:
			toast("menu1_item3");
			break;
		case R.id.menu2_item1:
			toast("menu2_item1");
			break;
		case R.id.menu2_item2:
			toast("menu2_item2");
			break;
		case R.id.menu2_item3:
			toast("menu2_item3");
			break;
		case R.id.menu3:
			toast("menu3");
			break;
		default:
			break;
		}
		if (id == R.id.action_settings) {
			return true;
		}
		return super.onOptionsItemSelected(item);
	}

(4) 执行效果

三. 图标导航

1. ActionBar 方法介绍

ActionBar 相关方法简介 :

-- setDisplayHomeAsUpEnable(boolean) : 设置是否将左侧设置为可点击图标, 并在图标上添加左箭头;

-- setDisplayOption(int) : 设置 ActionBar 的显示选项;

-- setDisplayShowHomeEnable(boolean) : 设置是否显示应用程序图标;

-- setHomeButtonEnable(boolean) : 设置是否将应用程序图表转换为可点击按钮;

2. 相关代码

设置不显示应用图标并添加左箭头 :

		actionBar = getActionBar();

		/* 设置将左侧图标设置成可点击图标, 并添加一个左箭头 */
		actionBar.setDisplayHomeAsUpEnabled(true);

		/* 不显示应用程序图标 */
		actionBar.setDisplayShowHomeEnabled(false);

设置点击图表回调事件 : ActionBar 中的图表代表的组件 id 为 android.R.id.home ;

	@Override
	public boolean onOptionsItemSelected(MenuItem item) {
		/*
		 * 点击 menu 菜单中选项回调事件
		 * id 在 menu.xml 中的  标签中的 android:id 属性中定义
		 */
		int id = item.getItemId();
		switch (id) {
		case android.R.id.home:
			toast("点击回退键");
			break;

3. 运行示例

四. ActionBar 上添加 ActionView

1. 代码解析

标签在 xml 文件中配置 :

-- android:actionViewClass 属性 : 在 ActionBar 上显示一个已定义的组件, 设置类的全路径名称;

-- android:actionLayout 属性 : 设置在 ActionBar 上显示一个布局文件;

-- android:orderInCategory属性 : 表示菜单中的优先级, 用于 Action View 在 ActionBar 上进行排序;

代码示例 :

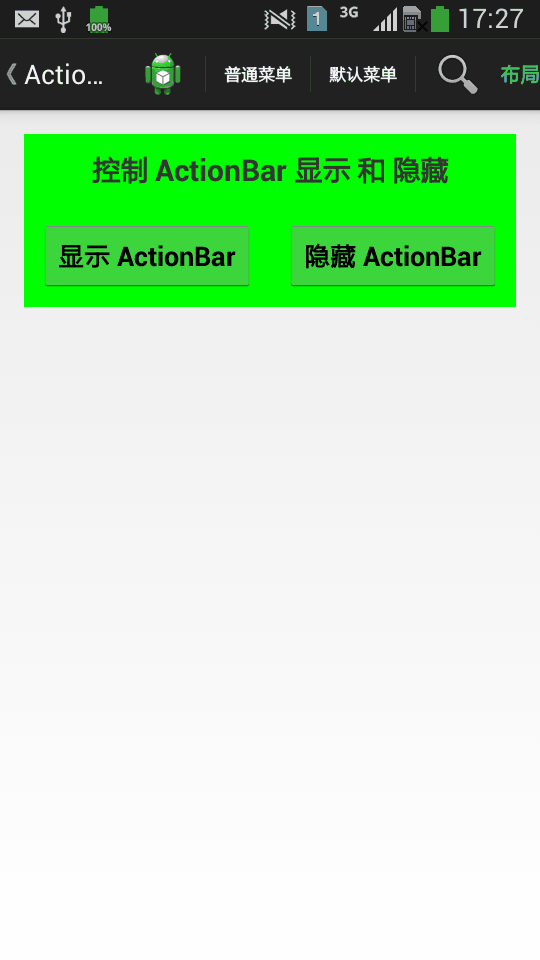

2. 执行结果

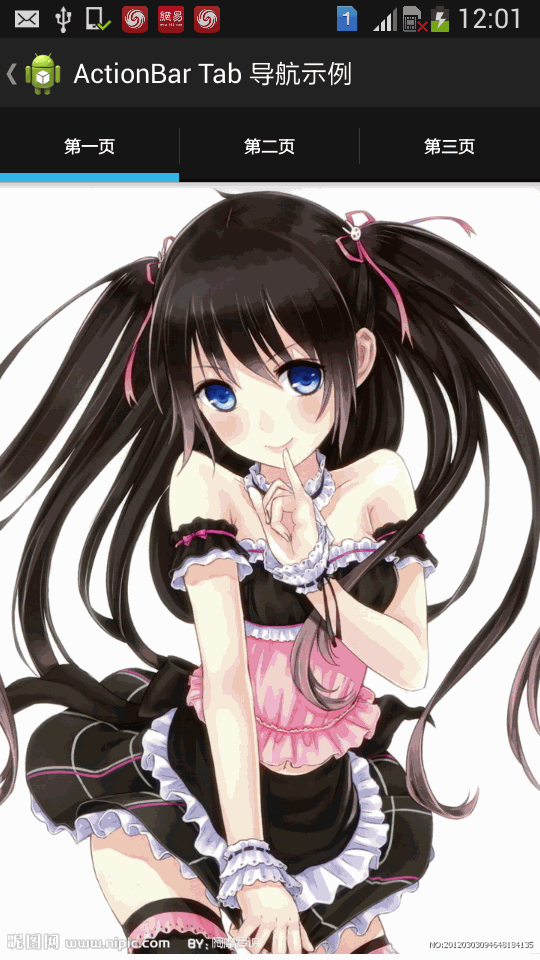

五. ActionBar Tab 导航

1. ActionBar 相关代码解析

(1) ActionBar 开启导航相关方法

开启 Tab 导航 : actionBar.setNavigationMode(ActionBar.NAVIGATION_MODE_TABS);

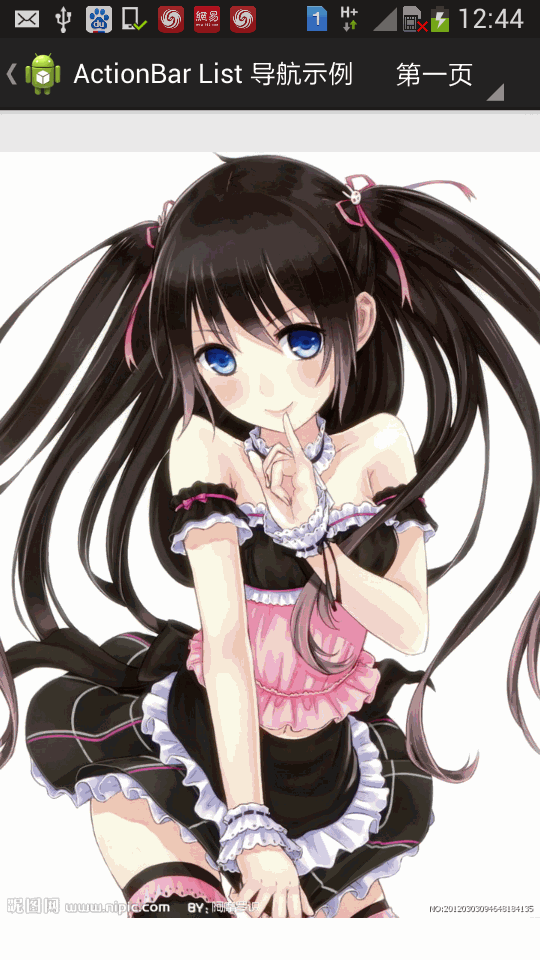

-- ActionBar 有三种导航方式 : ActionBar.NAVIGATION_MODE_TABS Tab 导航, ActionBar.NAVIGATION_MODE_LIST List 导航, ActionBar.NAVIGATION_MODE_STANDARD 普通导航;

-- 代码示例 :

		/* 获取 ActionBar */
		ActionBar actionBar = getActionBar();

		/* 设置 ActionBar 的导航方式
		 * 	-- ActionBar.NAVIGATION_MODE_TABS : Tab 导航
		 *  -- ActionBar.NAVIGATION_MODE_LIST : List 导航
		 *  -- ActionBar.NAVIGATION_MODE_STANDARD : 普通导航 */
		actionBar.setNavigationMode(ActionBar.NAVIGATION_MODE_TABS);

(2) ActionBar 添加标签方法

创建标签并设置 :

-- 创建标签方法 : Tab tab = actionBar.newTab();

-- 设置标签 : tab.setText(tabName);

-- 设置 Tab 监听器 : tab.setTabListener(listener), 监听哪个标签被选中, 取消选中, 释放动作;

-- 为 ActionBar 设置标签 : actionBar.setTab(tab);

-- 示例代码 :

		Tab tab1 = actionBar.newTab().setText("第一页").setTabListener(this);
		Tab tab2 = actionBar.newTab().setText("第二页").setTabListener(this);
		Tab tab3 = actionBar.newTab().setText("第三页").setTabListener(this);

		actionBar.addTab(tab1);
		actionBar.addTab(tab2);
		actionBar.addTab(tab3);

(3) Tab 事件监听器

实现 TabListener 接口 : 一般是 Activity 实现该接口;

-- onTabReselected() 抽象方法 : 在标签被选中时回调;

-- onTabUnselected() 抽象方法 : 在标签取消选中时回调;

-- onTabSelected() 抽象方法 : 在标签选中时回调;

代码示例 :

public class TabNavigationActivity extends Activity implements TabListener {
	@Override
	public void onTabSelected(Tab tab, FragmentTransaction ft) {
		Fragment fragment = new TabFragment();

		/* 设置参数传递 */
		Bundle bundle = new Bundle();
		bundle.putInt(TabFragment.key, tab.getPosition() + 1);
		fragment.setArguments(bundle);

		/* 创建 Fragment 管理器 */
		FragmentManager manager = getFragmentManager();
		/* 开启事务 */
		FragmentTransaction transaction = manager.beginTransaction();
		transaction.replace(R.id.holder, fragment);
		transaction.commit();
	}


	/**
	 * Tab 取消选中时回调
	 */
	@Override
	public void onTabUnselected(Tab tab, FragmentTransaction ft) {
	}
	/**
	 * Tab 释放时回调
	 */
	@Override
	public void onTabReselected(Tab tab, FragmentTransaction ft) {
	}

}

2. Fragement 创建相关代码解析

(1) Fragment 参数传递

a. 创建 Fragement 对象

创建自定义的 Fragment : Fragment fragment = new TabFragment();

b. 创建 Bundle 并设置参数

创建 Bundle : Bundle bundle = new Bundle();

设置参数 : bundle.putInt();

像 Fragement 设置参数 : fragment.setArguments(bundle);

(2) Fragement 事务开启并提交

获取事务管理器 : FragmentManager manager = getFragmentManager();

开启事务 : FragmentTransaction transaction = manager.beginTransaction();

执行事务 : transaction.replace(R.id.holder, fragment);

-- R.id.Holder 参数 : 这个是布局文件的根标签的 id;

-- Fragment 参数 : 要显示的 Fragement, 将这个 Fragement 设置到上面 id 的 ViewGroup 布局中;

提交事务 : transaction.commit();

(3) 代码示例

代码示例 :

	@Override
	public void onTabSelected(Tab tab, FragmentTransaction ft) {
		Fragment fragment = new TabFragment();

		/* 设置参数传递 */
		Bundle bundle = new Bundle();
		bundle.putInt(TabFragment.key, tab.getPosition() + 1);
		fragment.setArguments(bundle);

		/* 创建 Fragment 管理器 */
		FragmentManager manager = getFragmentManager();
		/* 开启事务 */
		FragmentTransaction transaction = manager.beginTransaction();
		transaction.replace(R.id.holder, fragment);
		transaction.commit();
	}

3. 自定义 Fragement 相关解析

(1) 获取 Activity 对象

获取方法 : Activity activity = getActivity(), 直接调用 getActivity() 即可获取;

用处 : 该 Activity 对象在创建布局文件时使用;

(2) 获取参数

参数获取 : 在创建 Fragement 时通过 Bundle 对象传入了参数, 可以通过调用 getBundle() 方法, 获取 Bundle 对象;

-- 代码示例 :

			/* 获取从 Activity 传入的数据 */
			Bundle bundle = getArguments();
			int tab = bundle.getInt(key);

(3) 创建 ImagView 组件

创建组件并设置参数 :

-- 创建组件 : ImageView imageView = new ImageView(activity);

-- 设置参数 : 创建一个 LayoutParams 对象, 并设置参数进去, 宽高都设置为 match_parent;

-- 代码示例 :

			/* 设置一个充满全屏的图片 */
			ImageView imageView = new ImageView(activity);
			LayoutParams layoutParams = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);
			imageView.setLayoutParams(layoutParams);
			switch (tab) {
			case 1:
				imageView.setImageResource(R.drawable.a);
				break;
			case 2:
				imageView.setImageResource(R.drawable.b);
				break;
			case 3:
				imageView.setImageResource(R.drawable.c);
				break;

			default:
				break;
			}

4. 代码示例

(1) Activity 示例代码

TabNavigationActivity.java 代码 :

package cn.org.octopus.action_bar;

import android.app.ActionBar;
import android.app.ActionBar.Tab;
import android.app.ActionBar.TabListener;
import android.app.Activity;
import android.app.Fragment;
import android.app.FragmentManager;
import android.app.FragmentTransaction;
import android.os.Bundle;
import android.view.LayoutInflater;
import android.view.MenuItem;
import android.view.View;
import android.view.ViewGroup;
import android.view.ViewGroup.LayoutParams;
import android.widget.ImageView;

public class TabNavigationActivity extends Activity implements TabListener {

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_tab);

		/* 获取 ActionBar */
		ActionBar actionBar = getActionBar();

		/* 设置 ActionBar 的导航方式
		 * 	-- ActionBar.NAVIGATION_MODE_TABS : Tab 导航
		 *  -- ActionBar.NAVIGATION_MODE_LIST : List 导航
		 *  -- ActionBar.NAVIGATION_MODE_STANDARD : 普通导航 */
		actionBar.setNavigationMode(ActionBar.NAVIGATION_MODE_TABS);

		/* 设置 ActionBar 左侧图标可点击, 添加箭头 */
		actionBar.setDisplayHomeAsUpEnabled(true);

		Tab tab1 = actionBar.newTab().setText("第一页").setTabListener(this);
		Tab tab2 = actionBar.newTab().setText("第二页").setTabListener(this);
		Tab tab3 = actionBar.newTab().setText("第三页").setTabListener(this);

		actionBar.addTab(tab1);
		actionBar.addTab(tab2);
		actionBar.addTab(tab3);

	}



	@Override
	public boolean onOptionsItemSelected(MenuItem item) {
		int id = item.getItemId();
		switch (id) {
		/* 设置的点击图标按钮回退 */
		case android.R.id.home:
			finish();
			break;

		default:
			break;
		}

		return super.onOptionsItemSelected(item);
	}



	@Override
	public void onTabSelected(Tab tab, FragmentTransaction ft) {
		Fragment fragment = new TabFragment();

		/* 设置参数传递 */
		Bundle bundle = new Bundle();
		bundle.putInt(TabFragment.key, tab.getPosition() + 1);
		fragment.setArguments(bundle);

		/* 创建 Fragment 管理器 */
		FragmentManager manager = getFragmentManager();
		/* 开启事务 */
		FragmentTransaction transaction = manager.beginTransaction();
		transaction.replace(R.id.holder, fragment);
		transaction.commit();
	}


	/**
	 * Tab 取消选中时回调
	 */
	@Override
	public void onTabUnselected(Tab tab, FragmentTransaction ft) {
	}
	/**
	 * Tab 释放时回调
	 */
	@Override
	public void onTabReselected(Tab tab, FragmentTransaction ft) {
	}

	public static class TabFragment extends Fragment{
		public static final String key = "key";

		@Override
		public View onCreateView(LayoutInflater inflater, ViewGroup container,
				Bundle savedInstanceState) {
			/* 获取该 Fragment 被嵌入的 上下文对象 */
			Activity activity = getActivity();

			/* 获取从 Activity 传入的数据 */
			Bundle bundle = getArguments();
			int tab = bundle.getInt(key);

			/* 设置一个充满全屏的图片 */
			ImageView imageView = new ImageView(activity);
			LayoutParams layoutParams = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);
			imageView.setLayoutParams(layoutParams);
			switch (tab) {
			case 1:
				imageView.setImageResource(R.drawable.a);
				break;
			case 2:
				imageView.setImageResource(R.drawable.b);
				break;
			case 3:
				imageView.setImageResource(R.drawable.c);
				break;

			default:
				break;
			}

			return imageView;
		}


	}

}

(2) 布局文件代码

activity_tab.xml 代码 :

(3) 执行效果

六. ActionBar 实现下拉式导航

1. ActionBar 相关方法

a .设置 List 导航方式

设置方法 : actionBar.setNavigationMode(ActionBar.NAVIGATION_MODE_LIST);

代码示例 :

		/* 设置 ActionBar 的导航方式
		 * 	-- ActionBar.NAVIGATION_MODE_TABS : Tab 导航
		 *  -- ActionBar.NAVIGATION_MODE_LIST : List 导航
		 *  -- ActionBar.NAVIGATION_MODE_STANDARD : 普通导航 */
		actionBar.setNavigationMode(ActionBar.NAVIGATION_MODE_LIST);

b. 创建一个 SpinnerAdapter

适配器创建 : 使用 ArrayAdapter 适配器, 传入上下文对象, 适配器条目布局, 文字显示组件id, String数组;

代码示例 :

		/* 设置标题 */
		String[] strs = new String[]{"第一页", "第二页", "第三页"};
		/* 设置 List导航 适配器 */
		SpinnerAdapter adapter = new ArrayAdapter(getApplicationContext(), android.R.layout.simple_list_item_1, android.R.id.text1, strs);

c. 设置 List 回调接口

接口作用 : 当选中一个条目之后, 回调接口中的方法;

-- 接口名称 : ActionBar.OnNavigationListener;

-- 抽象方法 : public boolean onNavigationItemSelected(int itemPosition, long itemId);

-- 代码示例 :

public class ListNavigationActivity extends Activity implements ActionBar.OnNavigationListener {

	@Override
	public boolean onNavigationItemSelected(int itemPosition, long itemId) {
		/* 创建 Fragement */
		Fragment fragment = new TabFragment();

		/* 设置 Fragement 参数 */
		Bundle bundle = new Bundle();
		bundle.putInt(TabFragment.key, itemPosition + 1);
		fragment.setArguments(bundle);

		/* 置换 Fragement */
		FragmentManager manager = getFragmentManager();
		FragmentTransaction transaction = manager.beginTransaction();
		transaction.replace(R.id.list_holder, fragment);
		transaction.commit();

		return true;
	}

}

d. 将适配器和回调接口设置给 ActionBar

		/* 为 ActionBar 设置适配器和回调接口 */
		actionBar.setListNavigationCallbacks(adapter, this);

2. 代码示例

(1) Activity 示例

ListNavigationActivity.java 代码示例 :

package cn.org.octopus.action_bar;

import android.app.ActionBar;
import android.app.Activity;
import android.app.Fragment;
import android.app.FragmentManager;
import android.app.FragmentTransaction;
import android.os.Bundle;
import android.view.MenuItem;
import android.widget.ArrayAdapter;
import android.widget.SpinnerAdapter;

public class ListNavigationActivity extends Activity implements ActionBar.OnNavigationListener {

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_list);

		/* 获取 ActionBar */
		ActionBar actionBar = getActionBar();

		/* 设置 ActionBar 的导航方式
		 * 	-- ActionBar.NAVIGATION_MODE_TABS : Tab 导航
		 *  -- ActionBar.NAVIGATION_MODE_LIST : List 导航
		 *  -- ActionBar.NAVIGATION_MODE_STANDARD : 普通导航 */
		actionBar.setNavigationMode(ActionBar.NAVIGATION_MODE_LIST);

		/* 设置 ActionBar 左侧图标可点击, 添加箭头 */
		actionBar.setDisplayHomeAsUpEnabled(true);

		/* 设置标题 */
		String[] strs = new String[]{"第一页", "第二页", "第三页"};
		/* 设置 List导航 适配器 */
		SpinnerAdapter adapter = new ArrayAdapter(getApplicationContext(), android.R.layout.simple_list_item_1, android.R.id.text1, strs);
		/* 为 ActionBar 设置适配器和回调接口 */
		actionBar.setListNavigationCallbacks(adapter, this);
	}

	@Override
	public boolean onNavigationItemSelected(int itemPosition, long itemId) {
		/* 创建 Fragement */
		Fragment fragment = new TabFragment();

		/* 设置 Fragement 参数 */
		Bundle bundle = new Bundle();
		bundle.putInt(TabFragment.key, itemPosition + 1);
		fragment.setArguments(bundle);

		/* 置换 Fragement */
		FragmentManager manager = getFragmentManager();
		FragmentTransaction transaction = manager.beginTransaction();
		transaction.replace(R.id.list_holder, fragment);
		transaction.commit();

		return true;
	}

	@Override
	public boolean onOptionsItemSelected(MenuItem item) {
		int id = item.getItemId();
		switch (id) {
		/* 设置的点击图标按钮回退 */
		case android.R.id.home:
			finish();
			break;

		default:
			break;
		}

		return super.onOptionsItemSelected(item);
	}
}

(2) 执行效果

作者 : 万境绝尘 (octopus_truth@163.com)

转载请注明出处 : http://blog.csdn.net/shulianghan/article/details/39204393

示例代码下载 :

-- GitHub : https://github.com/han1202012/Octopus_ActionBar.git

-- CSDN : http://download.csdn.net/detail/han1202012/7913297

【Android 应用开发】 ActionBar 基础

最近更新

热门博客

[ 申请 ]友情链接：
