OpenGL ES总结（三）OpenGL通过计算纹理坐标来显示一张图片

转载请把头部出处链接和尾部二维码一起转载，本文出自逆流的鱼yuiop：http://blog.csdn.net/hejjunlin/article/details/62444395

通过OpenGL来显示一张汽车图片，图片可以看做一个矩形，所以我们先来画一个矩形

OpenGL的基本形状是三角形，一个矩形可以看成由4个三角形构成，如果我们一个一个画，那需要12个顶点，36个坐标，效率不高，所以我们采用另外一种方式——顶点索引与glDrawElements配合使用。

什么是顶点索引呢？顶点索引就是给出顶点的下标而不给出具体的顶点坐标，如下声明：

private final float[] mVertexData = { 0f,0f,0f, 1f,1f,0f,
        -1f,1f,0f,
        -1f,-1f,0f, 1f,-1f,0f }; private final short[] mIndexData = { 0,1,2, 0,2,3, 0,3,4, 0,4,1 };

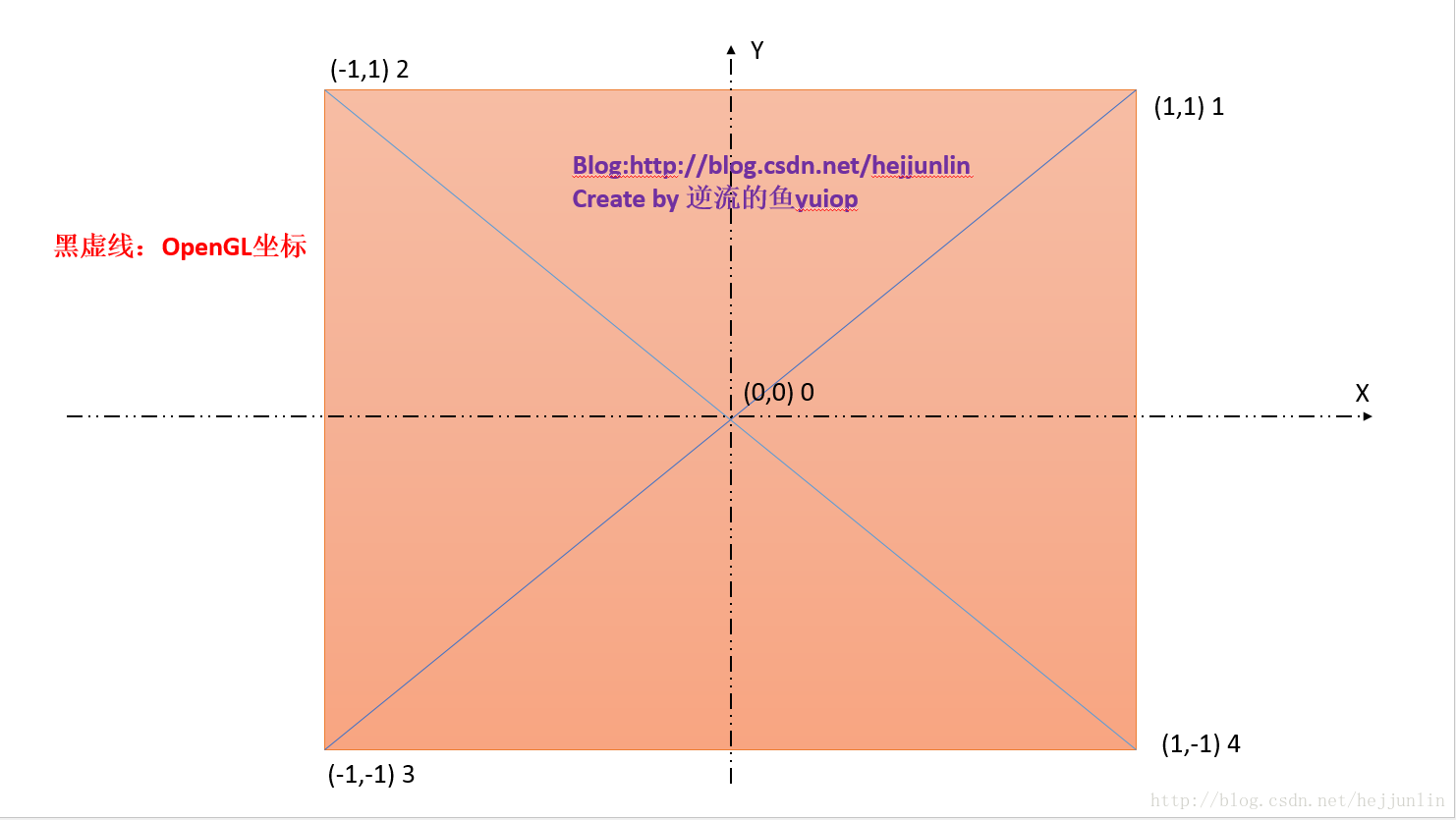

我们的绘制区域是(-1,-1)到(1,1)的平面区域，mVertexData给出了5个顶点，mIndexData给出了4个三角形的【号位点，如打球时，有1号位，2号位】描述，如下图所示:

声明一个ShortBuffer ，用来存放顶点的索引数据

private ShortBuffer mIndexBuffer; mIndexBuffer= ByteBuffer.allocateDirect(mIndexData.length * 2) .order(ByteOrder.nativeOrder()) .asShortBuffer() .put(indexData); mIndexBuffer.position(0);

这个就是开始站好位置。

然后，使用GLES30.glDrawElements把三角形画出来

GLE30.glDrawElements(GLES30.GL_TRIANGLES,mIndexData.length,GLES30.GL_UNSIGNED_SHORT,mIndexBuffer);

接着创建一个纹理

public class CustomTexture {

    private static final String TAG = CustomTexture.class.getSimpleName(); public static int loadTexture(Context context, int resourceId) {

        final int[] textureObjectIds = new int[1]; GLES30.glGenTextures(1, textureObjectIds, 0); if (textureObjectIds[0] == 0) {
            Log.d(TAG, ">> create texture fail"); return 0; }

        BitmapFactory.Options options = new BitmapFactory.Options(); options.inScaled = false; Bitmap bitmap = BitmapFactory.decodeResource(context.getResources(), resourceId, options); if (bitmap == null) {
            Log.d(TAG, ">> load bitmap fail"); GLES30.glDeleteTextures(1, textureObjectIds, 0); return 0; }

        GLES30.glBindTexture(GLES30.GL_TEXTURE_2D, textureObjectIds[0]); GLES30.glTexParameteri(GLES30.GL_TEXTURE_2D, GLES30.GL_TEXTURE_MIN_FILTER, GLES30.GL_LINEAR_MIPMAP_LINEAR); GLES30.glTexParameteri(GLES30.GL_TEXTURE_2D, GLES30.GL_TEXTURE_MAG_FILTER, GLES30.GL_LINEAR); GLUtils.texImage2D(GLES30.GL_TEXTURE_2D, 0, bitmap, 0); bitmap.recycle(); //与target相关联的纹理图像生成一组完整的mipmap
        GLES30.glGenerateMipmap(GLES30.GL_TEXTURE_2D); GLES30.glBindTexture(GLES30.GL_TEXTURE_2D, 0); return textureObjectIds[0]; }
}

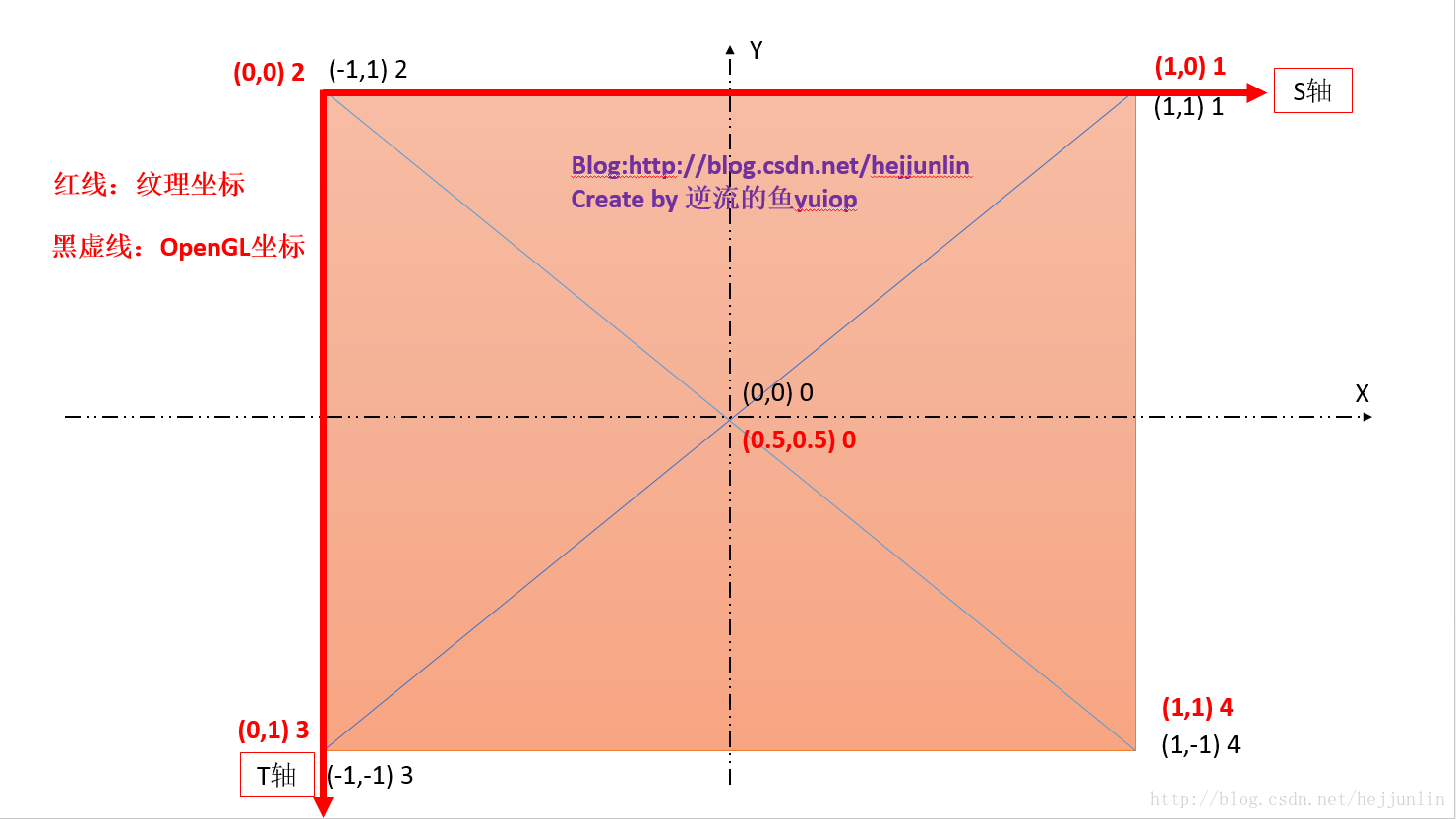

一张图，看清纹理坐标及OpenGL坐标

配置顶点shader(着色器) vertex_shader.glsl

attribute vec4 aPosition; attribute vec2 aTexCoord; varying vec2 vTexCoord; uniform mat4 uMatrix; void main() {
    vTexCoord=aTexCoord; gl_Position = uMatrix*aPosition;
}

aTexCoord是一个二维向量，表示纹理的坐标， varying这个变量是用来在vertex_shader和fragment_shader之间传递值用的，所以名称要相同，我们把aTexCoord赋值给vTexCoord，然后来看car_shader的配置

car_shader.glsl

precision mediump float; varying vec2 vTexCoord; uniform sampler2D sTexture; void main() { gl_FragColor = texture2D(sTexture,vTexCoord);
}

在car_shader中，我们声明了一个uniform常量，类型是sampler2D，这个类型是指一个二维的纹理数据数组 ，使用texture2D来处理被插值的纹理坐标vTexCoord和纹理数据sTexture，得到的颜色值就是要显示的颜色，交给gl_FragColor

然后通过glAttachShader,link到program. 　 一般进程获取一个链接的着色器对象包括6个步骤

• 1、创建顶点着色器和片段着色器
• 2、将源码附加在每个着色器对象中
• 3、编译着色器对象
• 4、创建程序对象
• 5、将编译的着色器对象附加到程序对象中
• 6、链接程序对象

如果链接成功，我们就可以随时绘制。下面详细介绍执行这些进程的API

　　创建并编译着色器

　　GLuint glCreareShader(GLenum type) type ：着色器类型【GL_VERTEX_SHADER,GL_FRAGMENT_SHADER】，返回对象为新着色器对象的句柄

　　void glDeleteShader(GLuint shader)： shader 删除该着色器对象（如果一个着色器对象在删除前已经链接到程序对象中，那么当执行glDeleteShader函数时不会立即被删除，而是该着色器对象将被标记为删除，器内存被释放一次，它不再链接到其他任何程序对象）。

GLES30.glAttachShader(program, vertexShader); checkGlError("glAttachShader"); GLES30.glAttachShader(program, pixelShader); checkGlError("glAttachShader"); GLES30.glLinkProgram(program); int[] linkStatus = new int[1]; GLES30.glGetProgramiv(program, GLES30.GL_LINK_STATUS, linkStatus, 0); if (linkStatus[0] != GLES30.GL_TRUE) {
       Log.e(TAG, "Could not link program: "); Log.e(TAG, GLES30.glGetProgramInfoLog(program)); GLES30.glDeleteProgram(program); program = 0; }

当我要显示一张1072*768的图示，由于它不是正方形，需要重新对其计算坐标

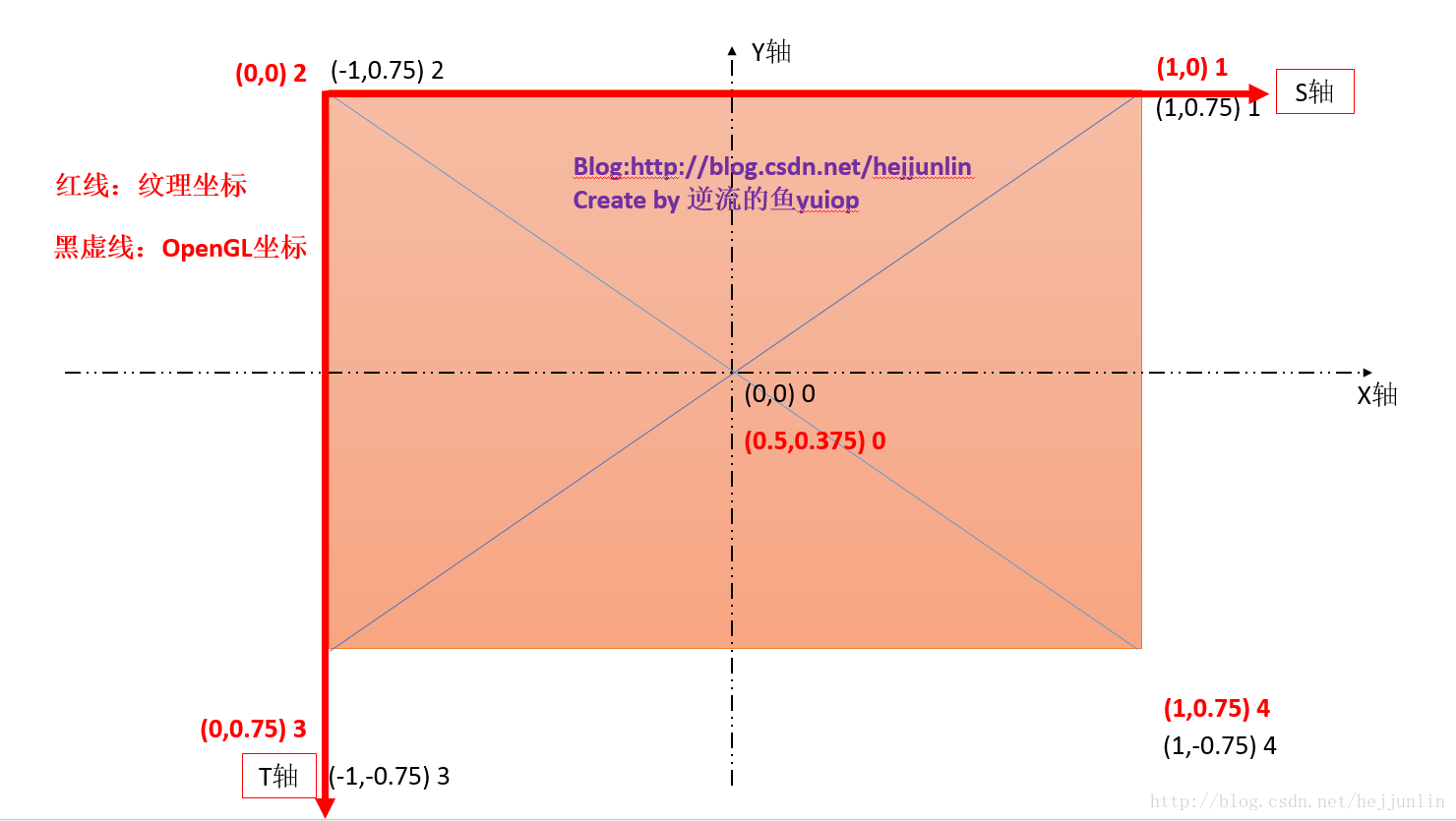

如图，红色就是对应的纹理坐标

于是我们有

// 5个点,三角形显示区域 private final float[] mVertexData = { 0f, 0f, 0f, 1.0f, 0.75f, 0f,
            -1.0f, 0.75f, 0f,
            -1.0f, -0.75f, 0f, 1.0f, -0.75f, 0f }; private final short[] mIndexData = { 0, 1, 2, // 0号点，1号点，2号点组成一个三角形 0, 2, 3, // 0号点，2号点，3号点组成一个三角形 0, 3, 4, // 0号点，3号点，4号点组成一个三角形 0, 4, 1 // 0号点， 4号点，1号点组成一个三角形 }; //纹理坐标 private final float[] mTextureVertexData = { 0.5f,0.375f, 1f,0f, 0f,0f, 0f,0.75f, 1f,0.75f };

最后在onDrawFrame中

public void onDrawFrame(GL10 gl) {
        GLES30.glClear(GLES30.GL_DEPTH_BUFFER_BIT | GLES30.GL_COLOR_BUFFER_BIT); GLES30.glUseProgram(mProgramId); GLES30.glUniformMatrix4fv(mMatrix, 1, false, projectionMatrix, 0); GLES30.glEnableVertexAttribArray(mPosition); GLES30.glVertexAttribPointer(mPosition, 3, GLES30.GL_FLOAT, false, 12, mVertexBuffer); GLES30.glEnableVertexAttribArray(aTextureCoordHandle); GLES30.glVertexAttribPointer(aTextureCoordHandle, 2, GLES30.GL_FLOAT, false, 8, mTextureVertexBuffer); GLES30.glActiveTexture(GLES30.GL_TEXTURE0); GLES30.glBindTexture(GLES30.GL_TEXTURE_2D, textureId); GLES30.glUniform1i(uTextureSamplerHandle, 0); GLES30.glDrawElements(GLES30.GL_TRIANGLES, mIndexData.length, GLES30.GL_UNSIGNED_SHORT, mIndexBuffer); }

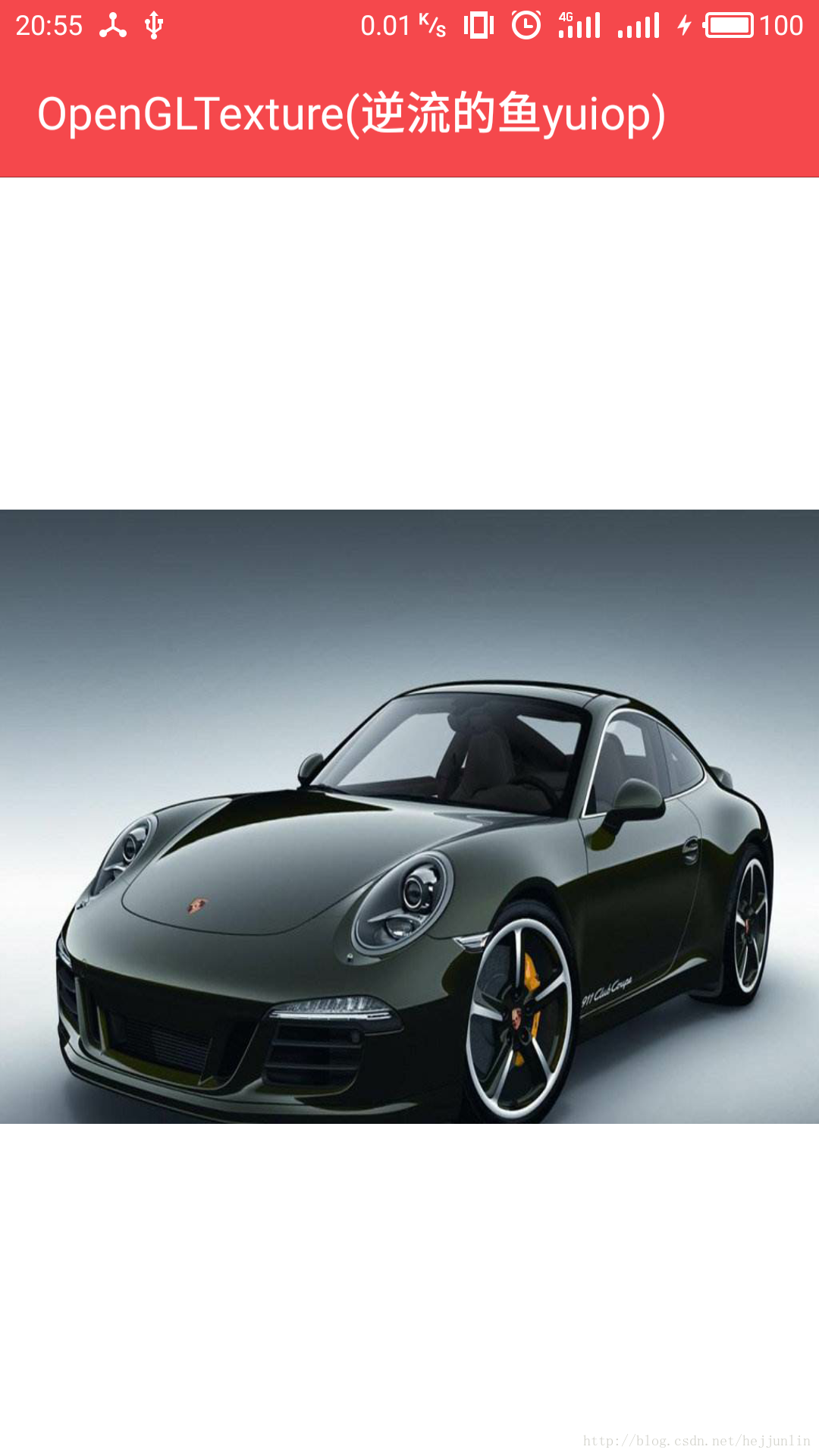

实现效果如图：
